Как правильно сделать вентиляцию в гараже своими руками. Критерии выбора оптимальной схемы вентиляции

Как правильно сделать вентиляцию в гараже своими руками. Критерии выбора оптимальной схемы вентиляции

Вентиляция в гараже должна разрабатываться еще при составлении проекта, поскольку различные функциональные отверстия на цоколе и стенках здания должны проделываться еще при возведении постройки. Обязательно принимайте во внимание кол-во этажей, кол-во автомобилей, которые предположительно будут здесь находиться, площадь всех помещений и каждого из них отдельно, а также высоту. Здесь же вам придется выбрать наиболее подходящий вариант обустройства вентиляционной системы, а это, в свою очередь, во многом зависит от возлагаемых функций.

Существует несколько типов вентиляционной системы, рассмотрим особенности каждой из них.

1. Естественная вентиляция. В ее основе лежат правила аэродинамики, а также способность воздуха перемещаться без принуждения.
2. Механическая. Для ее осуществления применяются специальные установки, которые побуждают приток/отток воздуха.
3. Комбинированная. Является удачным сочетанием предыдущих двух разновидностей, так как в ней естественный воздухообмен действует в тандеме с механическим оборудованием, стимулирующим перемещения воздуха.

Во всех трех случаях может применяться как один, так и два канала. А для стимуляции принудительного движения воздуха вполне достаточно, как правило, только одного отверстия.

С целью создания необходимых отверстий используются трубы, произведенные из металла либо асбеста. Их диаметр рассчитывается на основании объемов воздуха, которые предстоит заменять. В соответствии с нормативами, это 1,5 сантиметра на каждый квадратный метр площади. Иными словами, если вам нужно оборудовать десятиметровый гараж, то для этого понадобится пара куском металлической трубы с поперечным сечением в 15 сантиметров. Для расчета размеров  отверстий вентиляции можно использовать и иную формулу, по которой 1/3 всей площади помещения должна соответствовать общему размеру всех отверстий для вентиляции. Такую формулу, как правило, используют при расчете таких отверстий, которые должны монтироваться в механическую одноканальную систему.

Обратите внимание! Погреб, о чем уже упоминалось ранее, должен проветриваться отдельно, если он вообще имеется. Смотровой же яме внимание должно уделяться такое же, как и помещению в целом.

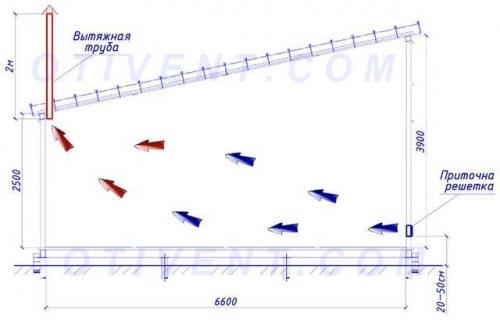

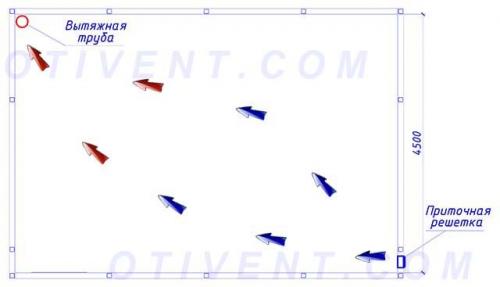

Вентиляция в гараже из канализационных труб. Типовая схема естественного вентилирования

Первым делом рассмотрим устройство вентиляции в гараже самого распространенного типа:

• гараж – металлический либо каменный без погреба и смотровой ямы;
• режим пользования – периодический (в среднем владелец пребывает в помещении не более 1—2 часов за сутки);
• сооружение используется для стоянки транспортного средства, хранения некоторого запаса автомобильных жидкостей и выполнения мелкого ремонта.

Сразу разберем вопрос, нужна ли в подобном помещении принудительная вытяжная и приточная система. Ответ звучит так: если гараж не превращен в мастерскую, то для удаления влаги и газов вполне достаточно естественной вытяжки с притоком.

Местный отсос с вентилятором поможет уловить дым от сварки

Когда необходима принудительная вентиляция:

1. Зимой в закрытом помещении хозяин работает сваркой.
2. Владелец постоянно занимается ремонтом либо покраской автомобилей.
3. В гараже часто применяются жидкости с вредными летучими парами, например, мебельный и резиновый клей, ацетон, уайт-спирит и так далее.

Важный нюанс. Вытяжка неспособна функционировать без притока, причем независимо от силы тяги в вертикальном выходном канале. Если не предусмотреть воздушный поток с улицы, то даже механический вентилятор не сможет выбрасывать водяные пары – крыльчатка станет перемешивать воздух в одном месте.

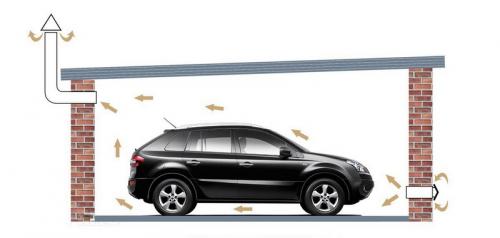

Простейшая схема воздухообмена с естественным побуждением

Теперь поясним, как своими руками сделать вентиляцию в гараже без подвала:

1. На фронтальной стене гаража по бокам от ворот пробейте приточные отверстия расчетного размера. Оптимальный вариант – заложить гильзы, когда строите здание. Высота проемов над землей — 20–50 см (чтобы ветром задувало поменьше пыли).
2. Чтобы правильно подобрать сечение труб и стеновых отверстий, произведите расчет количества воздуха. Методика представлена в последнем разделе данного руководства.

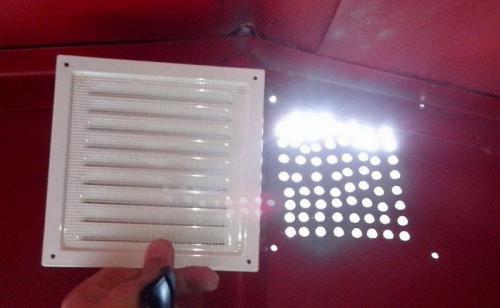

3. Установите в отверстия наружные решетки, а изнутри придумайте шиберы либо дверцы. Цель – ограничение и регулировка воздушного потока в холодный период.
4. Максимально уплотните все дверные притворы, откуда бесконтрольно может просачиваться воздух, зимой повесьте изнутри штору. Исключение – секционные ворота, подогнанные вплотную к проему.
5. В перекрытии у противоположной стены просверлите отверстие и выведите наружу вертикальный канал из асбестоцементной или канализационной трубы высотой 2 метра. Оголовок прикройте от осадков зонтом .

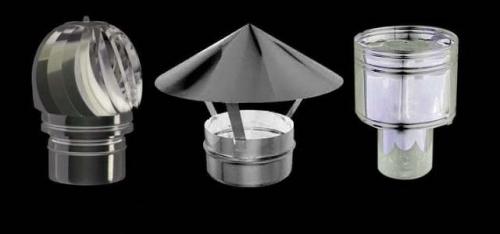

Разновидности применяемых зонтов (посередине) и дефлекторов

Совет. Если в силу объективных причин поднять срез трубы на 2 м не удается, поставьте вместо колпака дефлектор, усиливающий тягу за счет ветра (показан на фото).

Схема функционирует просто: из-за разницы внешней и внутренней температуры, а также перепада высот между торцами вытяжной трубы возникает естественная тяга, увлекающая гаражный воздух. Давление внутри помещения падает, разрежение провоцирует всасывание воздушной массы через решетки приточной системы.

Вентиляция в гараже на одной стене. Устройство естественной вентиляции

Вопросы, как правильно сделать вентиляцию в гараже, часто имеют отношение к организации естественной циркуляции, что неудивительно: в простой, на первый взгляд, схеме имеется несколько тонких моментов.

Перед началом работ необходимо рассчитать, трубы какого диаметра вам потребуются. Правила СНиП предусматривают, что квадратному метру площади гаража соответствует 1,5 см²диаметра воздуховода. Например, для бокса площадью 20 квадратов (5х4 м) необходима труба с внутренним диаметром 20х1,5=30 см². Если вы хотите установить не одну, а две вытяжки (и, соответственно, два приточных канала), их диаметры будут вдвое меньше (два по 15 см).

Система привлекает простотой установки, строительство состоит из следующих этапов:

• Вытяжное отверстие делают на 10-15 см ниже потолочного перекрытия. Трубу выводят над крышей на высоту полуметра, защищают сеткой и колпаком.

Простейшая естественная вентиляция Источник nataros.ru

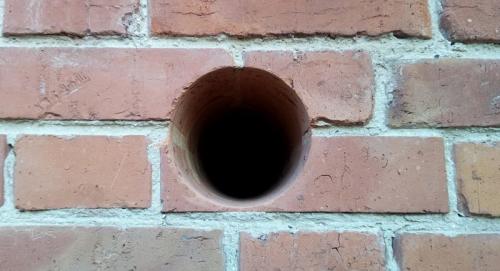

• Место для приточного канала выбирают на высоте минимум 10 см от пола, отверстие проделывают перфоратором. Вставляют трубу, внешний конец закрывают сеткой и, если отверстие направлено вверх, то еще и колпаком.
• Чтобы воздухообмен был оптимальным, вытяжку устанавливают на противоположной стене и лучше по диагонали от приточного канала.

В естественной вентиляции воздух, как правило, движется с небольшой скоростью, которая имеет тенденцию снижаться из-за аэродинамического сопротивления труб. Систему можно заставить работать лучше, если снизить сопротивление следующими способами:

• Вытяжка с круглым сечением обеспечивает лучший ток воздуха, чем прямоугольная.
• Разница высот каналов должна составлять не менее 3 м. Чем выше перепад, тем лучше будет работать вытяжка, поэтому разницу можно довести до 3,5-4 м.
• Предпочтительно, чтобы вытяжная труба не меняла диаметр на всем протяжении, не имела изгибов или поворотов. Ее необходимо утеплить, чтобы избежать образования конденсата.
• По материалу желательны пластиковые или металлические трубы с гладкой внутренней поверхностью.

Схема с двумя вытяжными каналами Источник forvardplast.ru

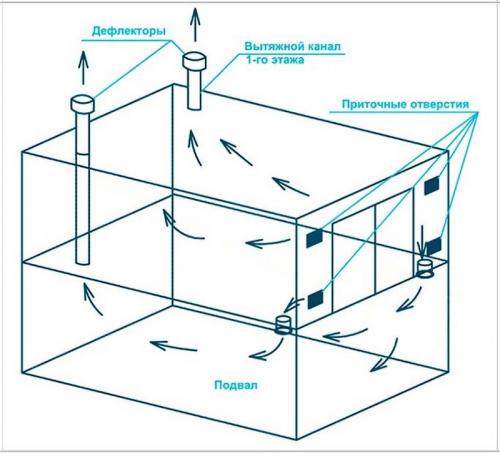

Схемы вентиляции со смотровой ямой и подвалом

Очень часто возникает потребность в обустройстве вентиляции гаража с погребом и смотровой ямой. Циркуляция воздуха нужна как для комфортной работы в яме, так и для удаления влаги от хранящихся продуктов.

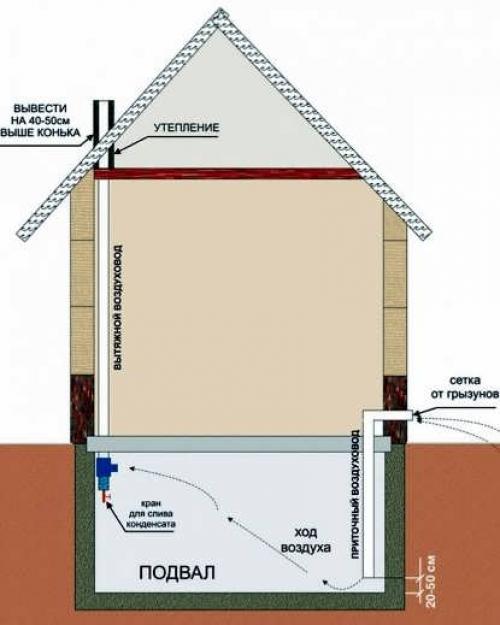

Как сделать вентиляцию в гараже с подвалом. Как правильно сделать вентиляцию в погребе

Чтобы верно сделать вытяжку в погребе  своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Читайте еще: Как грамотно организовать систему вентиляции в подвале частного дома .

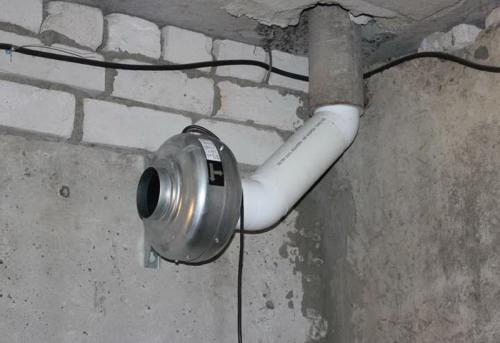

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов , которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Есть еще один метод – установка в вытяжную трубу нагревательной лампочки, которая будет прогревать воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:

• вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
• нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
• закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
• вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража. Важно, чтобы трубы находились в противоположных углах помещения.

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

Вентиляция неотапливаемого гаража. Нужна ли вентиляция в отапливаемом или неотапливаемом гараже зимой

Вентиляция гаража зимой является предметом споров. На практике показано, что неправильная циркуляция воздуха приводит не только к плесени, но и порче самого автомобиля. Изучив эту статью, вы сможете разобраться, нужна ли вентиляция или нет.

Особенности вентиляции в зимний период

Летом вентиляция часто происходит естественным путем. Достаточно открыть дверь минут на 15 и большая часть влаги уходит. Зимой ситуация обстоит немного по другому. Во многом потребность в вентиляции зависит от того, отоплен гараж или нет.

В отапливаемом гараже

Вентиляция в гараже зимой необходима, если гараж отапливается. Особенно это касается печного твердотопливного, газового отопления и буржуек типа «бубафоня». Любые не электрические обогреватели сжигают много кислорода.

Когда автомобиль заезжает в теплый гараж, снег и наледь начинают таять от температуры. Помещение сразу заполняется водяным паром, который резко поднимает влажность. Во влажных, теплых средах без отопления заводится плесень, вывести которую потом будет сложно.

Также влажность ускорит процесс коррозии автомобиля. Чтобы этого избежать, воздух должен полностью заменяться 6-10 раз в час. В противном случае коррозии не избежать.

В неотапливаемом гараже

СНиПом была установлена комфортная температура для автомобиля в +5 градусов. При этом зимой наледь и снег испаряются, а влажность не повышается. Кстати, этот документ допускает и вообще отсутствие какого-либо отопления.

Плесень в таких условиях не образовывается в принципе, а влажность более-менее стабильна. Здесь будет достаточно обычной приточно-вытяжной системы, чтобы воздух периодически обновлялся. В рекомендациям ОНТП, для 1 автомобиля достаточно воздухообмена в 150 кубометр/ч.

Если температура ниже нуля, имеет смысл закрывать вентиляцию в гараже на всю зиму. В таком случае не будет происходить коррозии и образования плесени.

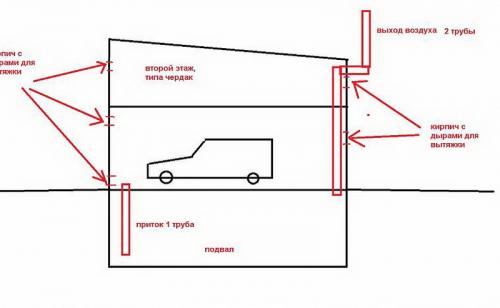

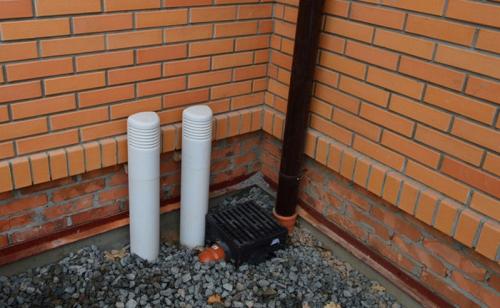

Вентиляция в подвале и погребе гаража

Зачастую вентиляцию верхнего и нижнего сектора гаража объединяют. В этом случае трубы просто выводятся внутрь помещения. Некоторые оставляют эти части вовсе без вентиляции.

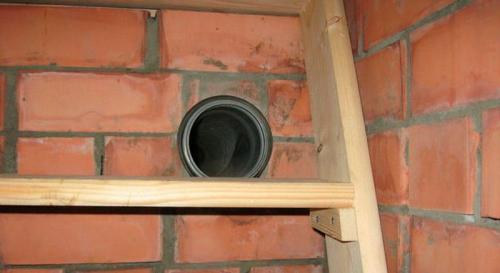

В подвал должна идти отдельная труба и выходить на улицу через крышу. Так получится создать нормальный воздухообмен. Но даже хорошая вентиляция в погребе не решит проблему с влажность. Для этого стоит там поставить ведро с солью, рисом или стакан с тормозной житкостью.

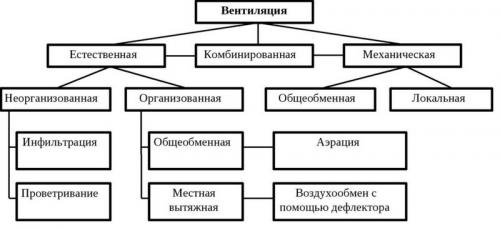

Типы вентиляции

Перед тем, как сделать вентиляцию в гараже, стоит изучить ее типы – всего их 3.

Естественная вентиляция в гараже

Простой, дешевый, но вполне эффективный тип. Он использует физические качества воздуха, поэтому даже электрическая вытяжка в гараже не понадобится. Необходимо только 2 отверстия, через которые и будут циркулировать воздушные массы.

Основано естественное проветривание на балансе между грязным теплым и чистый холодным воздухом. Поэтому в минимальной форме понадобится только 2 отверстия. Нагретый воздух с загрязнениями удаляется через верхний канал, а через них поступает свежий холодный.

Немного усовершенствовать систему можно, если построить ее по этой схеме. Здесь через вент.отверстия, сделанные на тыльной стене, воздух будет поступать. Через трубы он выходит наружу. Кстати, в этом случае необходимо закрывать погреб, яму и подвал гаража зимой.

Преимущества:

1. Это дешево. Понадобятся только канализационные трубы большого сечения.
2. Минимум работы. Нужно сделать отверстия для труб.
3. Автономность. От электричества система не зависит.

Недостатки:

1. Летом, когда температура в гараже сравнится с уличной, эффективность упадет.
2. Канализационные трубы не будут отапливаться, и их придется чистить.
3. Не избежать сквозняков.
4. Придется часто чистить. В закрытом или даже засоренном трубопроводе исчезает тяга.

Механическая вентиляция

Также называется принудительной. Эта технология сложнее, но зато работает вне зависимости от температуры и погоды. Кроме труб для нее понадобится:

1. Воздушный фильтр.
2. Канальный или осевой вентилятор.
3. Канальный нагреватель.ю

Работает система просто:

1. В воздушный канал устанавливается вентилятор. Он будет принудительно выгонять загрязнения из гаража.
2. Воздух с улицы сначала будет попадать в фильтр, а затем и в нагреватель. Только после он попадает в гараж.

Удобно, что канальный нагреватель дополнительно отапливает помещение. В принципе, небольшие гаражи с ним не нуждаются в печи или конвекторе. К тому же, не придется постоянно открывать и закрывать подвал, так как туда трубу также можно провести.

Минусы у такого типа также есть:

1. Зависимость от электричества. Без него обмена воздухообмена не будет вовсе, поэтому в кооперативах с нестабильной подачей она мало подходит.
2. Расходы на электричество. Хоть и не значительные. Даже мощный нагреватель с вентилятором будут потреблять не более 700 ватт.
3. Сложный монтаж.
