Когда планируется построить жилой дом из дерева, какое-либо хозяйственное строение, баню или гараж, возникает вопрос, какой тип фундамента выбрать для них. Любой человек хочет потратить поменьше средств на такое мероприятие и при этом получить по-настоящему надежное основание для будущей постройки. Оптимальным вариантом в этом случае считается обустройство фундамента столбчатого типа. Он является самым простым в исполнении и относительно недорогим.

Интересующее нас основание подходит для каркасного дома или иного объекта, который не оказывает сильного давления на грунт и не имеет подвальных помещений.

Возводить тяжелые бетонные или кирпичные конструкции на таком основании не рекомендуется.

Столбчатый фундамент

Устройство этого фундамента достаточно простое – некоторое число опорных столбов размещают на земле в местах, на которые при окончании строительства дома либо другого объекта будет направлена основная нагрузка. К подобным местам относят:

• простенки;
• углы сооружения;
• участки пересечения стен;
• тяжелые несущие балки.

Столбчатый фундамент своими руками допускается делать из натурального камня и дерева, бутобетона, кирпича, бетона, стальных и асбестовых труб, буронабивных свай. Он бывает сборным и монолитным. В первом случае сырьем для его возведения служит «смесь» камней, кирпичей и блоков из железобетона. Монолитное основание делается из армированного бетона, обеспечивающего повышенную прочность фундамента.

Устройство конструкции

Столбчатые конструкции принято, кроме того, подразделять на два типа, учитывая степень промерзания земли, на которой он устанавливается, и непосредственно вид грунта. С этой точки зрения фундамент бывает:

• Мелкозаглубленным – столбы монтируют в землю на 0,4–0,7 м. Такое основание специалисты советуют делать при возведении построек на скалистой либо песчаной почве.
• Заглубленным – закладка опор осуществляется на глубину, которая ниже на 0,5–1 м отметки замерзания грунта в конкретной местности. Заливка и устройство такого основания рекомендовано для водянистых и глинистых грунтов, где всегда имеется опасность размывания фундамента.

Заметим, что столбчатый фундамент своими руками строится по одной технологии. Далее мы рассмотрим, как самостоятельно сделать столбчатое основание с применением различных материалов.

Столбчатый фундамент из труб. Нюансы обустройства столбчатого фундамента

Идея возвести фундамент дома столбчатый из труб весьма привлекательна с точки зрения практичности. Этот способ менее затратный в плане финансов и трудовых ресурсов, можно обойтись без привлечения спецтехники и вести работу поэтапно. Применение экономичного варианта возможно при условии возведения легкой постройки. Среди ограничений по обустройству столбчатой опорной конструкции выделяют перепад высот, превышающий 2 м, и проблемную геологическую ситуацию, когда существует риск смещения пластов.

Глубина залегания фундамента меняется в зависимости от свойств почвы и общей массы будущего сооружения. Столбы из труб устанавливаются обязательно на одном уровне. Это касается не только верхней части опор, но и нижнего края. Равномерно распределить нагрузку на трубы столбчатого фундамента помогает оформление ростверка. Для деревянных домов больше подходит конструкция из прочного бруса, одновременно играющая роль закладного венца. Если столбчатое основание устанавливается в местности с низким уровнем промерзания почвы в качестве альтернативы полноценного ленточного фундамента, ростверк формируется с небольшим углублением в грунт.

Характерные черты столбчатого фундамента:

• Обязательные места установки труб: по углам здания, в точках примыкания или пересечения перегородок.
• Расстояние между опорами составляет 1,0-2,5 м и рассчитывается по результатам определения общей массы будущей постройки.
• Промежуток между почвой и высоким ростверком для легких сооружений составляет 40-80 см.
• Часто затопляемый грунт требует возвышения столбчатого фундамента над землей до 1-2 м.
• Основание дома из труб делает невозможным обустройство подвала.

Замечание! Участки, где планируется дополнительная нагрузка (печь или камин, крыльцо или терраса) оборудуются локальными столбами, не имеющими связки с общим ростверком.

Столбчатый фундамент с ростверком. Особенности сооружения столбчатого фундамента с железобетонным ростверком

С чего начать строительство дома? Как сделать его лучше, дешевле, надежнее? У нас уже выбран земельный участок, но вот беда – подземные воды подобрались очень близко к поверхности земли. Какое решение принять?

Любое строительство начинается с устройства фундамента, то есть с несущей конструкции нашего будущего дома. От правильности выбора конструкции фундамента будет зависеть вся дальнейшая судьба нашего строения.

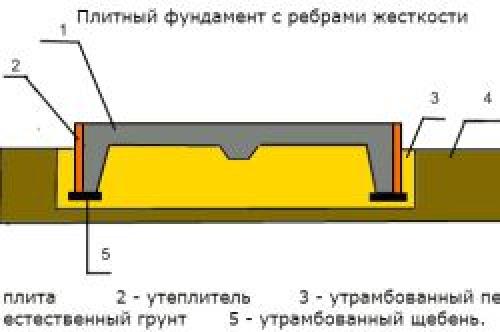

Фундаменты по своему типу бывают ленточные, столбчатые, плитные. В нашем случае (при наличии грунтовых вод) принимаем решение монтировать столбчатый тип фундамента с железобетонным ростверком.

Этот фундамент состоит из двух частей – опорной и несущей. Несущей частью будут колонны, а опорной – ростверки.

Теперь разберемся, как устроен ростверк. Эта конструкция представляет собой горизонтальную часть столбчатого фундамента, соединяющую отдельно стоящие столбы в цельную конструкцию. Задача ростверка – равномерно собрать и перераспределить нагрузку от веса стен здания на столбы, зафиксировать сваи в вертикальном положении и не дать им в процессе эксплуатации отклоняться в сторону.

Ростверк бывает:

- высоким – низ расположен выше уровня поверхности грунта;

- повышенным – в этом случае его подошва располагается на одном уровне с поверхностью грунта;

- низким – при этом конструкция ростверка заглублена в грунт.

Ростверк, в отличие от ленточного фундамента, на грунт не опирается. Между его конструкцией и поверхностью грунта остается зазор.

Высокий ростверк располагается на уровне до 15 см от нижней части до уровня грунта. Зимой почва промерзает и поднимается вдоль свай. Если не сделать зазор, то грунт может вырвать сваи вместе с ростверком или оторвёт их друг от друга.

Для холодного климата такой ростверк является недостатком, так как под полом дома отсутствует утепляющая воздушная подушка. В связи с этим строение нужно дополнительно утеплять со стороны пола.

Повышенный ростверк: его подошва находится вровень с поверхностью грунта. Из-под установленной опалубки убирают до 15 см грунта. Для того чтобы он не осыпался, на дно траншеи нужно установить листы шифера снаружи ростверка, и они должны свободно опираться на дно. Если этого не сделать, то ростверк вскоре будет лежать на грунте, и на него будет воздействовать зимнее пучение грунта.

Заглубленный ростверк: по линии расположения будущих стен вырывается траншея. Делается опалубка, у которой днище расположено ниже поверхности земли. Для этого ростверка тоже нужно делать защитные щитки, но в этом случае у дома образуется практически неподвижная воздушная подушка под домом, и это утепляет постройку.

Теперь познакомимся с несущей частью нашего столбчатого фундамента. Несущие конструкции представляют собой стойки, которые изготавливаются из разных материалов – кирпича, бетона, железобетона, металлических труб, дерева. Опоры располагаются с шагом 1500–2500 мм.

Столбчатый фундамент может быть следующих видов:

1. В зависимости от материала, применённого при изготовлении:

- сборный, этот вид изготавливается из натурального камня, бетонных блоков, кирпича;

- монолитный.

2. В зависимости от способа устройства фундаментов:

- мелко заглубленный – опора заглублена в грунт до 70 см и монтируется на прочных основаниях, например, на скальных или песчаных грунтах;

- сильно заглубленный – опора располагается на глубине до 2 м. Применение такой глубины обосновано наличием пучинистых грунтов.

Последовательность строительства столбчатого фундамента

Строительство фундамента начинается с того, что его оси размечаются на земле. Это называется выноской осей фундамента в натуру. Чтобы дом получился без смещений и имел форму квадрата или прямоугольника, обязательно проверяются углы, которые должны быть строго 90 градусов.

После того, как разметка осей закончена, начинаем рыть траншеи. Если фундамент сильно заглубленный, то роется яма для установки колонны. Глубина ее делается на 30 см больше запроектированной, это нужно для того, что подсыпать гравийную подушку перед началом бетонирования колонны.

Ширина траншеи делается на 20 см больше проектной, так как при установке опалубки необходимо учесть её толщину.

После выполнения земляных работ приступаем к устройству непосредственно колонны. Под каждую делаем бетонную подушку, которая шире на 10–20 см размера колонны. Конструкция колонны и подушки выполняется из монолитного железобетона, то есть устанавливаются арматурные каркасы и заливаются бетоном.

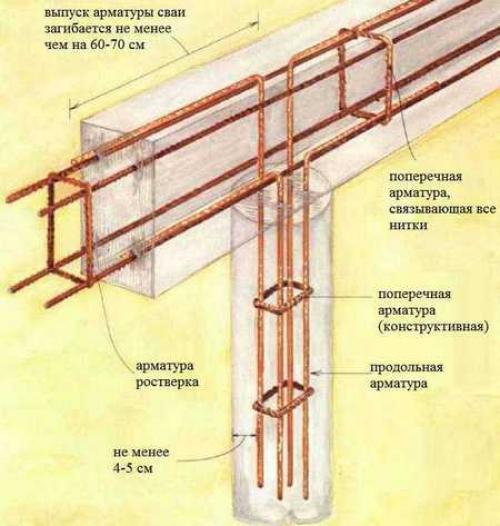

Арматурные каркасы изготавливаются из продольной рифленой арматуры диаметром 10–16 мм и поперечной арматуры диаметром 6–8 мм, которая удерживает вертикальные стержни.

Итак, в этой статье мы рассмотрели, какие бывают фундаменты, и как проводится подготовка к их монтажу.

Мелкозаглубленный столбчатый фундамент своими руками: технология возведения

Возведение столбчатого фундамента своими руками состоит из следующих этапов:

Минимально допустимые номинальные диаметры продольной и поперечной арматуры при армировании фундамента.

проектирование и расчет фундамента;

• разметки на участке;
• земляные работы;
• сооружение монолитных бетонных подушек;
• монтаж опалубки для монолитных столбов;
• заливка столбов и обвязка.

Проектирование, расчет столбчатого фундамента и составление сметы стройматериалов производятся в первую очередь. Опытным путем определяются плотность грунта и уровень промерзания почвы. Затем рассчитывают длину столба, учитывая, что бетонная подушка под столбом должна располагаться ниже точки промерзания. Бетонные столбы обычно изготавливаются со сторонами 25 25 см. Зная размеры и длину сторон, высчитывают объем бетона для изготовления 1 столба. К нему прибавляется объем одной опорной подушки.
При проектировании рассчитывают и количество столбов, и промежуток между ними. В расчетах большую роль играет стройматериал, из которого будут возведены стены, его общая масса. Монолитные столбы располагают примерно на расстоянии 1,5-2 м. Не менее важно грамотно рассчитать расположение столбов. Сначала располагают столбы на углах и других участках с наибольшей нагрузкой. Затем распределяются дополнительные столбы.

Выполнение земляных работ своими руками

После расчетов приступают к разметке на поверхности грунта и выполнению земляных работ. Земляные работы заключаются в выкапывании по периметру будущего фундамента квадратных ям со сторонами 50×50 см или 40 40 см. После этого дно ям трамбуется и засыпается 10 см слоем щебня, преимущественно средней фракции. Затем производят трамбовку и приступают к армированию подушек.

Армирование фундамента своими руками

Для армирования подушек используют арматуру А3 сечением 10-12 мм. Сначала нарезаются прутки длиной 35-45 см. Они укладываются на ровную поверхность и вяжутся так, чтобы получилась решетка с ячейкой 15 15 см или 10 10 см. Связанные решетки укладывают на дно ямы сверху щебня, заранее подложив под арматуру несколько обломков кирпичей, чтобы при заливке решетка находилась в толще бетонной массы.

Заливка столбов

Схема приготовления бетонной смеси.

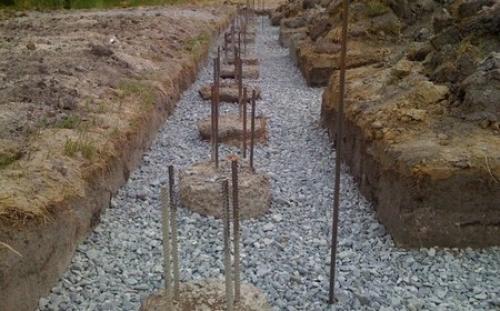

На следующем этапе производится заливка подушек, она выполняется бетоном М250. Толщина бетонных подушек должна быть небольшая, 10 см. При заливке из центра бетонной подушки выводится арматура для дальнейшей привязки арматурного каркаса столба. Если это не будет мешать заливке, можно заранее к арматурным решеткам привязать каркас. После заливки ждут около 7-10 суток, пока схватится бетон, и начинают установку опалубки столбов. Опалубку для столбов, представляющую собой длинный короб без дна, изготавливают из обрезной доски. Если вы изготавливаете столбчатый фундамент не сами, а воспользовались услугами профессионалов, у строительной бригады обычно уже есть готовая опалубка для изготовления фундаментов разного типа.

Заливка монолитных столбов для столбчатого фундамента своими руками выполняется бетоном той же марки, которая применялась для изготовления опорных подушек. В короб, заполненный бетоном, опускают головку глубинного вибратора. Под воздействием его колебаний бетонная масса хорошо уплотняется. Начинают производить вибрацию с самого дна столба, понемногу поднимая вибратор на поверхность. Затем в опалубку столба доливается нужное количество бетона, и в бетонную массу закладывается согнутый металлический уголок или металлические пластины для выполнения дальнейшей обвязки. Подобное устройство столбчатого фундамента позволяет изготовить монолитную конструкцию.

Через 5-7 дней после заливки столбов опалубка снимается, чтобы ускорить затвердение бетона, а спустя еще примерно 3 недели производится обвязка всех столбов швеллером. Также спустя 30 дней после сооружения столбчатого фундамента своими руками производится гидроизоляция бетонной поверхности столбов.

Столбчатый фундамент из кирпича своими руками

Столбчатый фундамент из кирпича хорошо подходит для каркасных домов даже в два этажа, беседок, бань, веранд, прочих строений с облегченной конструкцией. Это один из наиболее доступных и экономичных вариантов фундамента, который, к тому же можно устроить самостоятельно. Если ответственно подойти к устройству фундамента из кирпича, выполнить все по технологии, то такой фундамент, без дополнительного ремонта, прослужит даже более срока эксплуатации самого кирпича.

Этапы возведения столбчатого фундамента из кирпича

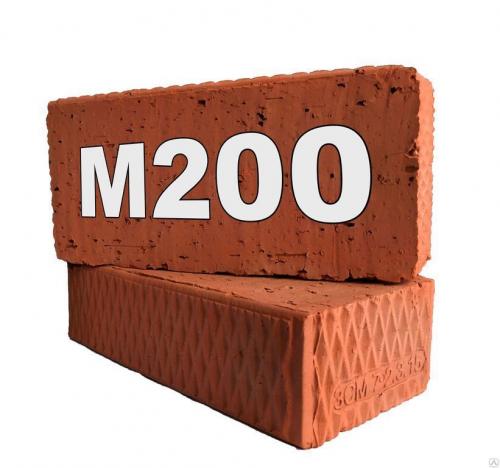

Выбор кирпича

Фундамент – это основа всего здания, часть строения на которую направлена вся нагрузка, потому марка кирпича, для возведения фундамента, должна быть максимально прочной и устойчивой к воздействиям окружающей среды.

Для устройства столбчатого фундамента необходимо использовать только полнотелый обожженный кирпич. Полнотелый кирпич морозостойкий  (обозначение показателя морозостойкости – F). Этот показатель обозначает  количество циклов промерзания и оттаивания может перенести кирпич без повреждения. Потому по параметру F кирпич должен быть максимального уровня ( например F 35, F50 ) , что продлит жизнь фундамента. Кирпич должен быть цельный, без видимых повреждений. Марка прочности должна быть не ниже М-150 или лучше М-200, М250, М300. Марка прочности (М) определяет сколько килограммов на 1 см² может выдержать кирпич.

Земляные работы и разметка

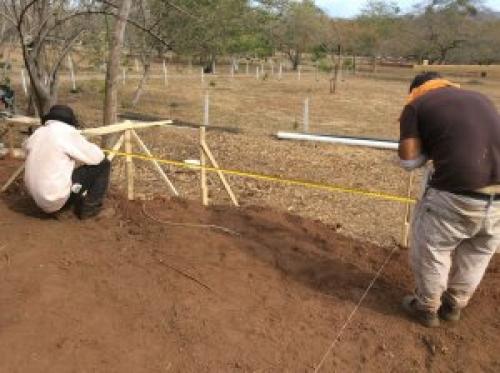

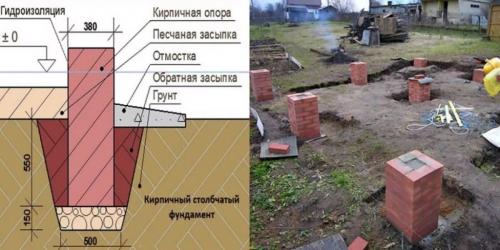

Необходимо сделать разметку участка для выемки грунта под ямы, по осям согласно чертежу,в которых будут располагаться  кирпичные столбы фундамента. Выборка грунта осуществляется на ширину необходимую не только для столба, но и для удобства выполнения работы в яме, то есть ширина ямы должна быть с запасом.

Глубина ямы, как правило до глубины промерзания грунта, за частую до 60-70 см. Глубина промерзания в каждом регионе  разна я и рассчитывается индивидуально. выемка грунта может быть выполнена как в ручную так и с помощью спецтехники.

Подготовка основания ям под кладку

Основания ям на 10-15 см засыпается щебнем и песком, которые утрамбовываются на дне ямы. Далее на песок укладывается гидроизоляция , для защиты кирпича от влажности почвы.Для усиления основания,  можно на рубероид залить бетонную основу высотой 15 см с армированием и на нее через двое суток, выполнить кладку кирпичного столба. При это раствор необходимо использовать максимальной крепости.

Кладка кирпича

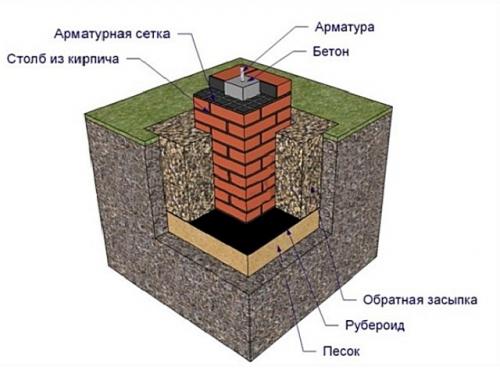

Для кладки столбов фундамента из кирпича используется цемент марок М-400 или М-500. Кладка выполняется с перетяжкой армирующей сеткой между каждым 3- м рядом в горизонте.  При выполнении кладки необходимо каждый ряд вымерять уровнем по вертикали и горизонтали. Высота столба должна быть не менее 20 см над уровнем грунта и на уклонистом участке по верхнему горизонту

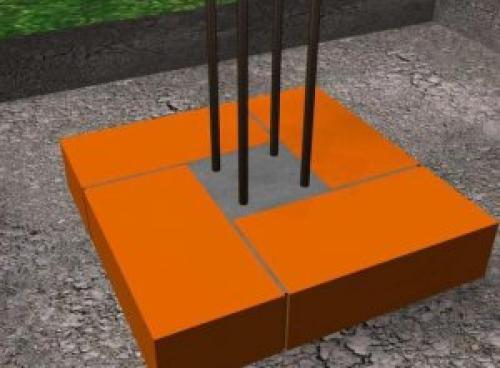

Кладку выполняют из 4 кирпичей в одном ряду, столб получается в виде квадрата с равными сторонами с пустотой внутри. Эту пустоту заполняют арматурой и заливают бетоном , эта процедура значительно укрепляет конструкцию фундамента.

Гидроизоляция кирпичных столбов

Через 5 суток после завершения кладки, когда столбы выполненные из кирпича наберут крепости и высохнут, что бы создать их защиту от влаги, столбы необходимо тщательно обмазать битумной мастикой. Процесс высыхания кладки может занять и больше времени, в зависимости от погодных условий, необходимо индивидуально оценивать готовность столбов фундамента.  Дальнейшие работы с кирпичными столбами следует продолжить после полного высыхания мастики. В зависимости от погоды, за ночь она должна высохнуть.

Засыпка столбов фундамента

После полного высыхания возведенных столбов фундамента и мастики свободное пространство между столбами и грунтом необходимо засыпать гравием или шлаком, то есть засыпка непучинистыми материалами или обратная засыпка. Это необходимо для того что бы снизить влияние подвижности грунта на фундамент.

Гидроизоляция верхней части столбов фундамента и забирка

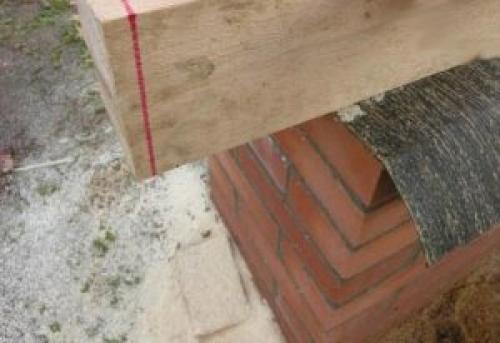

Каждый кирпичный столб фундамента необходимо изолировать рубероидом, на который уже будет укладывается мауэрлат и возводится стены. Между столбами фундамента можно возвести забирку , которая будет препятствовать проникновению холодного воздуха под пол дома, но в то же время и будет препятствовать  доступу к обратной стороне основания дома, тут снова таки необходим индивидуальный подход, в зависимости от предпочтений и удобства будущего домовладельца.

Из описанных выше этапов, можно сделать вывод, что возведение столбчатого фундамента из кирпича, интересный, достаточно простой и недолгий процесс, весьма экономичный и надежный вариант фундамента  для каркасных дачных домов и для постоянного проживания, надежных приусадебных строений.
