Такая садовая мебель — яркий пример удачного сочетания красоты и практичности. А разве не это особенно ценится в частном доме или на даче, где часто не хватает свободного пространства? Предлагаем сделать стол скамейку трансформер своими руками.

пошаговая инструкция по изготовлению скамейки-трансформера

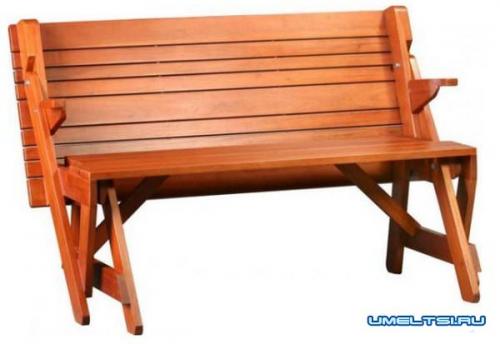

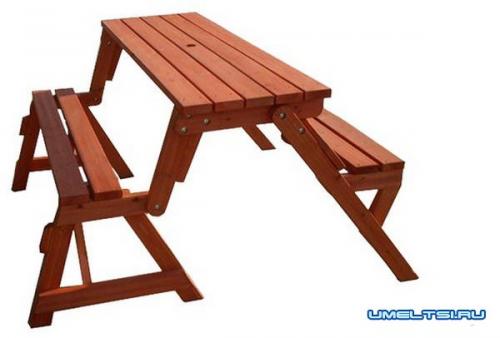

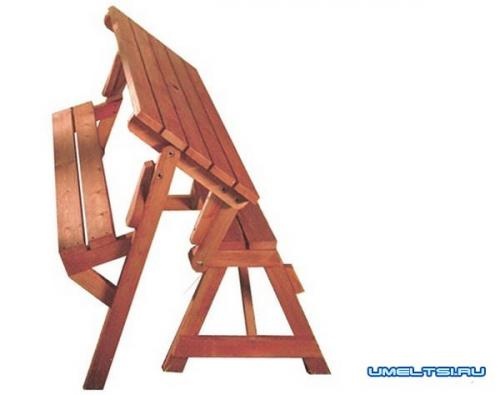

в сложенном состоянии конструкция занимает совсем мало места (фото 1) . и одним движением руки обычная скамья превращается в стол с двумя лавками — отлично подходит для приема пищи на открытом воздухе или для настольных игр с детьми. на фото показано как скамейка трансформируется в стол и лавку (фото 2-4) .

Скамейка трансформер своими руками

Строительный материал : брус сечением 90x45 мм, 90x32 мм, 45x32 мм. Предпочтительна древесина твердых пород: бук, ясень, дуб, береза (в крайнем случае сосна без ярко выраженных сучков).
Инструменты для изготовления скамейки - трансформер:
■ настольный торцевальный станок — его лимб с градуировкой позволит получить точные срезы деталей (или придется делать разметку транспортиром и пилить ножовкой с мелким зубом);
■ электродрель и сверла: спиральные й 5,1 мм, d 3,0 мм (отверстия под шурупы), 8,0 мм (отверстия под шканты), перьевое d22 мм (отверстия в подвижных относительно друг друга деталях);
■ зенкер (углубления под головки шурупов);
■ отвертка с крестообразным шлицем;
■ фрезерная машинка или ручной рубанок (снятие фасок на брусках, образующих плоскости скамеек и стола);
■ шлифмашинка или брусок с наждачкой (доводка поверхностей деталей),
■ рашпиль (скругление углов).
Вспомогательные материалы: столярный клей ПВА, краска (пропитка), шлифовальная бумага № 60, 80; саморезы по дереву; шканты деревянные — 12 шт. (соед. детали Д-Д1, Ж-Ж1); болты М8х60 мм с самофиксирующейся гайкой и шайбами — 4 шт. (соединение деталей А-К, Д-Е).

делаем скамейку стол трансформер

у деталей р и с снимаем фаски, т.е. закругляем оба ребра с широкой стороны бруска. у дет. п, образующих плоскость столешницы, снимаем по одной фаске у двух брусков, которые при монтаже будут крайними с обеих сторон столешницы. в дет. а и к при разметке центров сначала сверлим сквозные отверстия спиральным сверлом d5 мм. затем, условно сединив дет. ножек а и опорного бруска л столешницы, с внешних сторон засверливаем перьевым сверлом углубление под головку болта. после этого сверлом d10 мм рассверливаем центровочные отверстия. то же самое проделываем с дет. д и е. в дет. к сверлим сквозное отверстие.

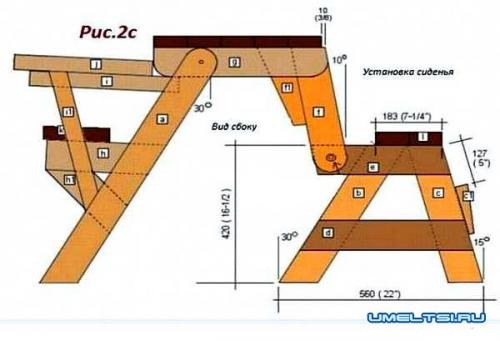

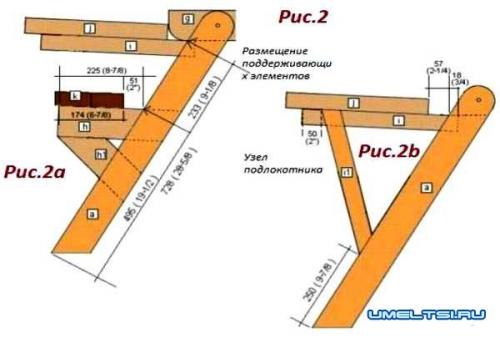

Cкамейка стол трансформер чертежи

Детали скамьи-трансформера
Позиции, не указанные на рис.:
П - Бруски для столешницы — 90x32x1480,5 шт.;
Р - Бруски для наружной скамьи (в сложенном положении) 90x45x1380 мм, 2 шт.;
С - Бруски для внутренней скамьи— 90x45x1445 мм, 2 шт.

Розкладна лавка стіл своими руками. Виды скамеек-трансформеров

Каждый хозяин подбирает разновидность скамейки под себя: кому-то нужно, чтобы лавочка вмещала от 3 персон и более, а кому-то достаточно и организовать небольшой стол и 2 сидения, внешне напоминающих стул. Вариантов сборки конструкции достаточно много, однако ниже мы выделим несколько классических видов:

• Скамейка-стол с лавочками. Такая разновидность трансформеров в считаные секунды превращается из одной скамьи в комплекс из стола и двух лавочек, вмещающих в общей сложности 5–6 человек. Она наиболее распространена на сегодняшний день, так как занимает немного места и позволяет размещать большое количество гостей.
• Скамейка-конструктор. В сравнении с предыдущим такой вариант более скромный. В разборном состоянии конструкция может служить скамейкой, на которой помещается много гостей. Когда же гостей нет, лавочку возможно превратить в два посадочных места (с подлокотниками или нет — всё по желанию) и столиком между ними. На столе, в свою очередь, можно расположить ноутбук, книги или другие предметы. Такая конструкция функциональна и очень удобна.
• Складная скамейка-цветок. Этот вид конструкции очень похож на предыдущий, однако у него есть свои особенности. Внешне лавочка напоминает пианино, только вместо клавиш на посадочном месте расположены выемки и ячейки, в которые вкладываются детали спинки. Очень многие ассоциируют такую скамейку с распускающимся цветком, поэтому она имеет именно такое название. В сложенном виде конструкция представляет собой софу, легко транспортирующуюся в любое место. Стоит лишь вам раскрыть «лепестки» лавочки, и вы сможете насладиться приятным и комфортным отдыхом на удобной скамейке. Главной особенностью «цветка» является возможность двигать элементы спинки как вам угодно.

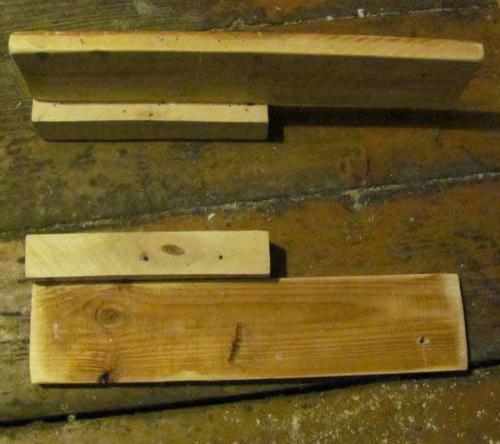

Лавка стол трансформер чертеж. Изготовление скамеек и ножек конструкции

Скамейка-трансформер своими руками собирается в соответствии с готовыми схемами или чертежами, которые подготовил сам мастер. В любом случае, работу по сборке раскладного стола можно начинать только после подбора изображения будущего изделия.

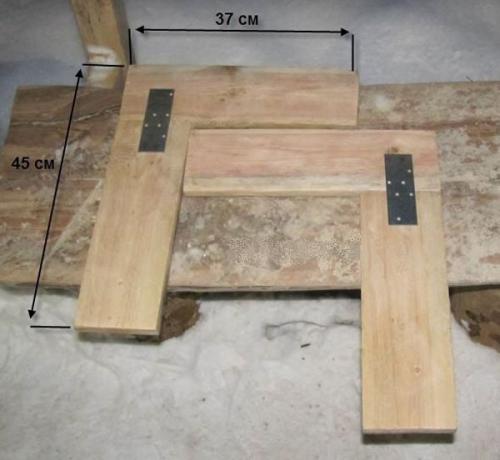

Состоит скамейка-трансформер из стола и двух лавочек. Одна из лавочек шире другой. Работу следует начинать со сборки более крупной скамьи, ее размеры составят 118 на 25 см. Рекомендуемая толщина доски – 2 см. Нужно взять 2 доски размером 118х12 см и отшлифовать их, а затем приступить к изготовлению ножек скамейки. Для этого понадобятся 2 доски размером 37х11, еще 2 – 34х11. Их нужно соединить саморезами и металлическими пластинами там, чтобы получились ножки-уголки высокой 45 и шириной 37 см.

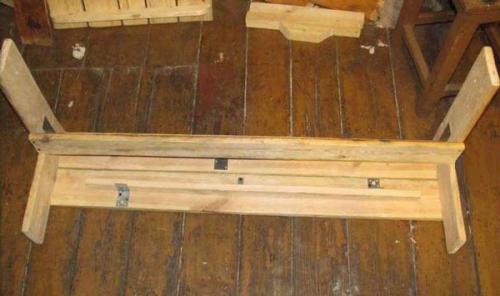

На следующем этапе нужно сделать следующее: прикрутить две заранее подготовленные доски к ножкам при помощи саморезов. Отверстия под саморезы нужно просверлить заранее, чтобы дерево не лопнуло в процессе соединения деталей. Чтобы будущее сиденье не прогибалось под весом человека, его следует снизу укрепить распорками, которые присоединяются к конструкции саморезами и металлическими уголками.

Если конструкция изготовлена в четком соответствии с чертежом, то ее внешняя ширина составит 118 см, а внутренняя – 114. Только в этом случае стол удастся собрать. Если размеры нарушены, то трансформер не будет складываться.

Затем нужно сделать вторую скамью размером 109 на 22 см, для этого также понадобятся две доски (размером 109х11 каждая). Ножки будут вырезаться их деревянных брусьев. Сам мастер должен подготовить 4 бруса длиной 32 см, еще два – длиной 22, 2 бруса любой длины для изготовления распорок и 2 доски размером 40х9.

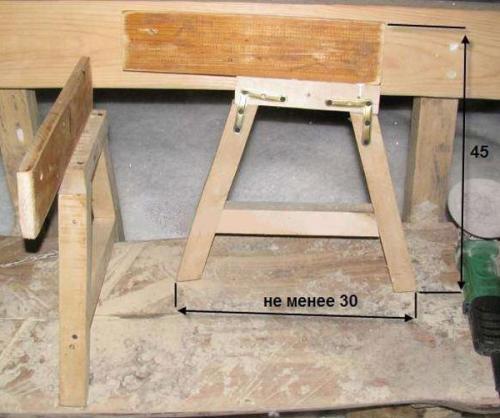

В соответствии с чертежом, к ребрам брусьев длиной 22 см присоединяются доски с одного края. Это делается при помощи столярного клея и шкантов из дерева. Затем ножки соединяются при помощи саморезов и металлических уголков. Готовая конструкция должна напоминать букву А высотой 45 см, шириной – 30.

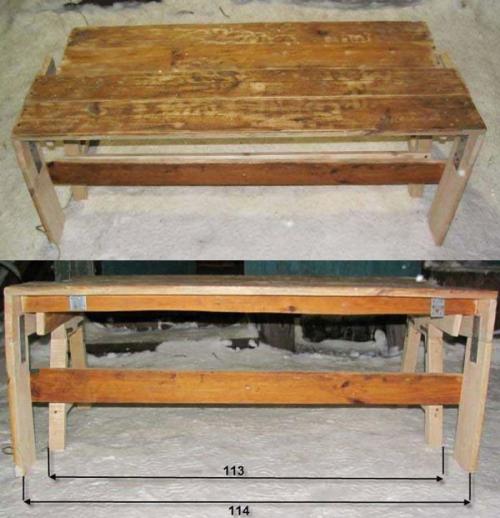

После этого к ножкам прикручиваются доски при помощи саморезов. Сиденье крепится к доскам из дерева, стоящим на ребрах. Если все сделано правильно, то ширина сиденья составит 109 см, а ширина скамьи по ножкам – 113. Остается прикрутить распорки для укрепления сиденья.

Завершающий этап изготовления ножек и сидений – проверка правильности сборки изделия: лавки нужно поставить вместе, если они стоят на одной высоте, образуя удобный диван из 4 досок, то все сделано правильно и можно переходить к производству стола.

Стол скамейка трансформер своими руками чертежи. Скамейка-трансформер своими руками: чертежи, размеры, подготовка

Простой чертёж скамьи, по которому понятна схема работы

В первую очередь необходимо разобраться с деталями, которые нужны для создания скамейки.

Детализация элементов скамьи

Модель состоит из двух лавочек и спинки, которая играет роль столешницы. Самое трудное — это держать в голове готовый образ скамьи, чтобы понимать сколько и каких деталей нужно. Именно поэтому под рукой лучше иметь нарисованный чертёж. В первую очередь подготовьте все элементы конструкции по отдельности. На завершающем этапе работы их нужно будет просто соединить между собой.

Лавочки отличаются по ширине. Первая скамья делается размерами 1180х25 миллиметров. Для её создания возьмите доски в 20 миллиметров толщиной, длинной 1180 миллиметров и шириной 125 миллиметров.

Затем, сделайте ножки. Их должно быть 4 штуки. 2 из них имеют размеры 370х110 миллиметров и ещё 2 — 340х110.

И доски для ножек и для лавок нужно хорошенько отшлифовать, используя болгарку со специальным кругом или наждачку.

Ножки, одинаковых размеров, соедините между собой пластинами из металла. В высоту, соединённые ножки должны быть 450 миллиметров, а ширина основания 370 миллиметров. Возьмите два элемента размером 1180х125 мм и прикрутите их к основаниям. Таким образом сделано сиденье.

Чтобы доски не лопнули, т. к. имеют маленькую толщину, перед тем как закрутить саморезы, сделайте несколько отверстий меньшего диаметра примерно в тех местах, где будут сидеть люди.

Проведите замеры первой лавки. Её ширина снаружи должна быть 1180мм, а внутри 1140 мм.

Приступайте ко второй скамейке. Её ширина 1090х220 мм. Для сиденья вам понадобятся 2 хорошо отшлифованные заготовки размером 1090х110 мм. Для ножек вам понадобится 8 заготовок. Четыре ножки должны иметь размер 320 мм, две — 220 мм и ещё две размером 400х90 мм.

Деревянным шкантом, клеем и саморезами к брусу в 220 мм прикрепите к ребру доску. То же самое сделайте и с другим таким же бруском. Соберите заготовленные элементы ножек в виде буквы «А», где верхней частью будут бруски по 220 мм, а боковые элементы — брускив 320 мм. Внутреннюю перекладину выпилите в виде распорки. Соедините всё саморезами и металлическими уголками. Нижняя часть буквы «А» должна иметь расстояние в 300 мм.

К А-образным основаниям прикрутите элементы сидения. В собранном виде ширина второй лавочки должна быть 1090 мм, если мерить сиденье и 1130 мм — ширина по ножкам. Если вы поставите две лавочки вместе, то получится большое сиденье из четырёх досок одной высоты.

Некоторые элементы конструкции

Теперь необходимо соорудить спинку-столешницу. Она делается из пяти заготовок толщиной в 80 мм, общая площадь которых составляет 1260х570 мм. Чтобы соединить эти 5 элементов, используйте 2 бруска размером 570х40 мм. Соедините саморезами планки по бокам этими брусками, оставляя с края 40 мм.

Прикрепите к одной из сторон сделанной столешницы-спинки два деревянных упорных элемента. Толщина, длинна и ширина упор должна составлять 20х400х100 мм соответственно. На одной из сторон обеих упоров сделайте спил углом в 115 градусов. Это будет наклон спинки скамейки-трансформера. Они крепятся саморезами на внутренние стороны планок спинки в 140 миллиметрах от края.

Установите столешницу на упоры и плотно прижмите её к ножкам. В упоре и вертикальном бруске проделайте отверстие, диаметр которого должен составлять 7 миллиметров. Соедините элементы 80-миллиметровыми мебельными болтами. Установите шайбы из металла между упорными конструкциями. Шляпки болтов должны быть спрятаны внутри дерева, а не вылазить наружу, а само соединение болтов должно двигаться, меняя угол спинки-столешницы. Попробуйте её подвигать, чтобы проверить правильность сборки.
