Правила монтажа плит перекрытия на стены из разных материалов. Как устанавливают плиты перекрытия на стены их разных материалов?

Правила монтажа плит перекрытия на стены из разных материалов. Как устанавливают плиты перекрытия на стены их разных материалов?

Очень часто у неопытных строителей возникает сложность, как ставить ЖБИ плиты на несущие конструкции. Все зависит от того материала, из которого выполнялась «коробка» будущего здания. Изучим пару примеров.

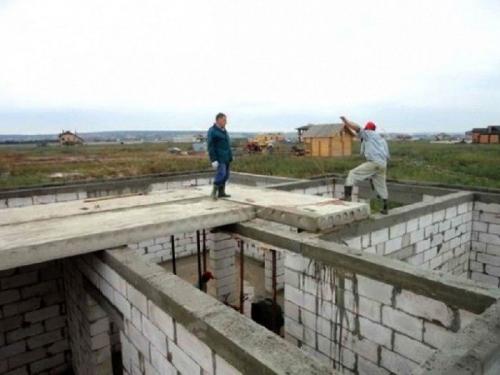

Стены из кирпича

При установке ЖБИ плит на сооружения из кирпича или бетона, их можно выкладывать прямо на несущие стены на специальный раствор из песка и цемента толщиной примерно 2 см. Однако нужно учитывать и глубину посадки, для кирпичных стен это 12 см.

Блоки из керамзита: стеновые конструкции

Вопрос, как выкладывать плиты перекрытия на блоки керамзита, является достаточно сложным для строителей. Так как эти блоки имеют не такую прочность как, например, кирпичи, правилами рекомендовано устанавливать пояс из арматуры на несущие конструкции толщиной максимум 20 см, что позволит более равномерно распределять нагрузку.

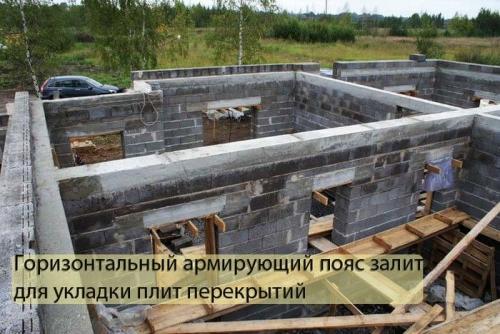

Естественно плиты устанавливаются только после того, как пояс набрал прочность и способен выдержать ЖБИ плиты. Наилучшая глубина опоры для блоков керамзита составляет 10-15 см.

Газобетонная «коробка»

Как и в случае с блоками из керамзита, для газобетона предусматривается установка армирующего пояса по всей площади несущей конструкции.

В зависимости от слоя армирующего пояса и размеров плит, глубина посадки для газобетона должна быть в пределах 10-17 см.

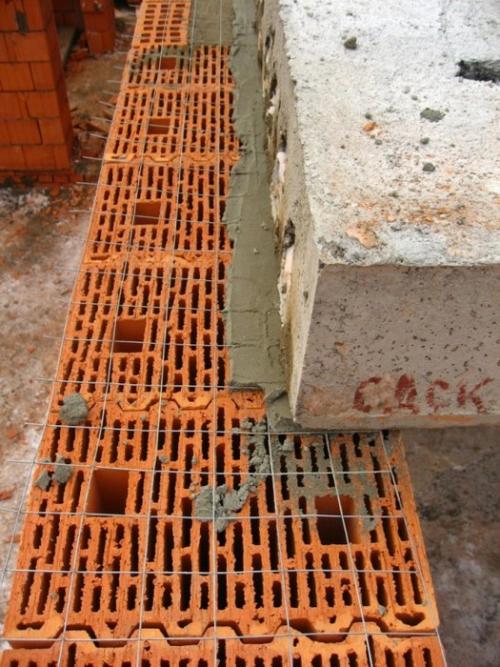

Стены из поризованных блоков

В случае с поризованными блоками плиты перекрытия укладываются на так называемую подушку из 3 сантиметров раствора и армирующей сетки. Диаметр используемой проволоки составляет 4 мм, а ячейки сетки имеют размер 5х5 см.

Есть и ещё способы раскладки. Например, делают прокладку из трёх слоёв полого кирпича, на которые в последствии выкладывают плиты.

Монтаж плит перекрытия технология. Монтаж плит перекрытий.

Основные этапы монтажа плит перекрытий включают в себя:?

• подготовительные работы;
• строповка плит перекрытий;
• перемещение плит перекрытий к месту укладки;
• установка плиты;
• анкеровка и заделка рустов и зазоров плит перекрытий.

Для строповки плит перекрытий с монтажными петлями используют универсальный четырехветвовой строп с подвеской, обеспечивающей равномерное распределение усилий в ветвях стропа.

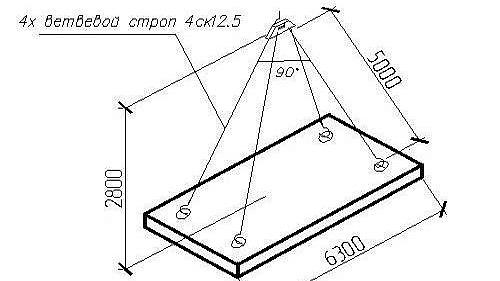

Рисунок: Схема строповки плиты.

В процессе монтажа плит перекрытий участвуют четыре человека:?

• один человек стропует конструкцию;
• два человека выполняют непосредственно монтаж плит перекрытий;
• один человек регулирует работу крановщика.

Перед монтажом плит перекрытий пустотелых во избежание промерзания заделываются пустоты бетонной пробкой или утеплителем со стороны наружной стены. Зачастую пустоты могут заделываются уже на заводе изготовителе.

Рисунок: Заполнение пустот бетонной пробкой на заводе изготовителе.

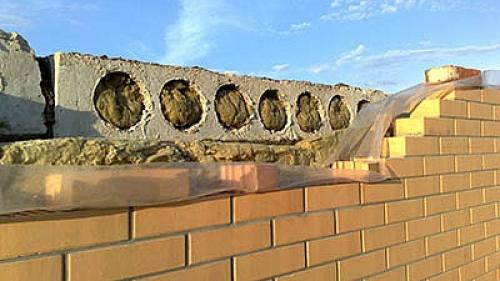

Рисунок: Заполнение пустот утеплителем.

Перед монтажом плит перекрытий подвала необходимо предварительно убедиться, что отсутствуют разрывы и дефекты гидроизоляции фундамента.

Укладывают плиты перекрытия на идеально ровную поверхность стеновой конструкции, предварительно уложив растворную смесь толщиной 20 мм. Для обеспечения равномерной передачи и равномерности распределения нагрузки на несущие стены необходимо соблюдать ширину опирания плит перекрытий. Ширина опорной поверхности плит перекрытий на несущие конструкции зависит от материала стен, оптимальная ширина составляет 120 мм. Если пренебрегать шириной опорной поверхности, то в последствии это может привести к разрушению стен или плиты перекрытия.

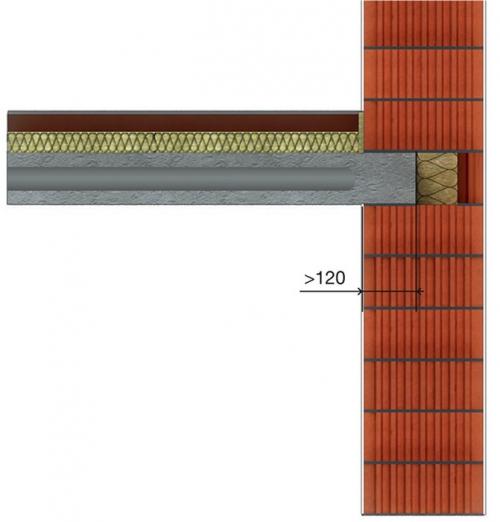

В зависимости от материала стеновой конструкции, ширина опирания должна принимается:

Укладывают плиты перекрытий на две противоположные стороны стены по торцевым сторонам плиты или на три торца стены, образующие п-образный контур.

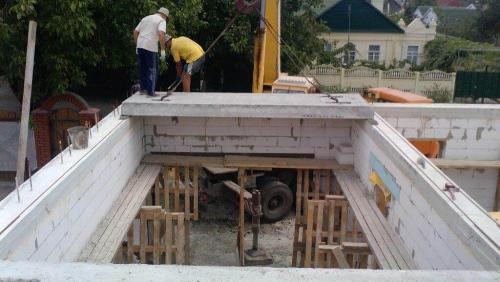

Рисунок: Процесс монтажа плит перекрытий.

Порядок монтажа плит перекрытий:?

1. очистить поверхность от мусора и остаток раствора;
2. проверить уровнем горизонтальность поверхности стен и исключить перепады по высоте более 15 см;
3. уложить цементно-песчаный раствор толщиной 20 мм;
4. выполнить строповку плиты перекрытия и переместить монтажным краном в место монтажа плиты;
5. ломом корректируем положение плиты, проверить пятно контакта и опустить плиту;
6. выполнить растроповку и анкеровку плиты;
7. зазор между торцевыми поверхностями плит заделать цементно-песчаным раствором.

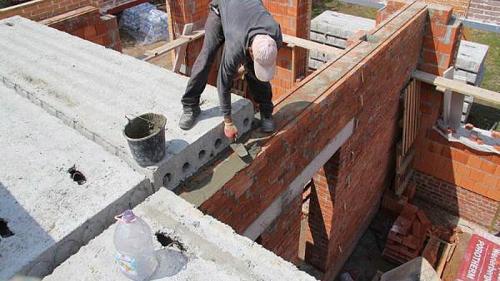

Плиты перекрытия укладываются на растворную смесь толщиной 2 см. Консистенция растворной смеси должна быть густая, чтобы при монтаже плиты перекрытия полностью не выдавливалась. Монтаж плит перекрытий на свежеуложенную кладку запрещается.

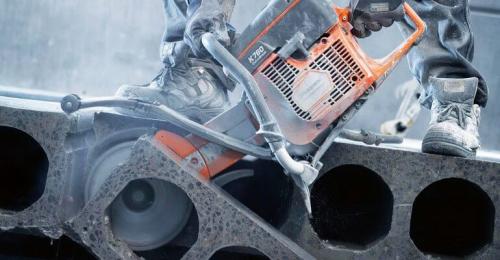

Рисунок: Резка плиты перекрытия.

Если при монтаже сплошных монолитных плит перекрытий возникает потребность в уменьшении длины плит, тогда для этого потребуются болгарка с алмазным кругом для резки по бетону, диск для резки арматуры, кувалда и лом.

Последовательность действий резки плиты:?

1. очертить мелом требуемый размер плиты
2. уложить подложку по разметке плиты для предохранения бетона от сколов;
3. отрезать плиты по меловой разметки;
4. ударить кувалдой по поверхности и торцам плиты;
5. перерезать болгаркой с диском арматуру.

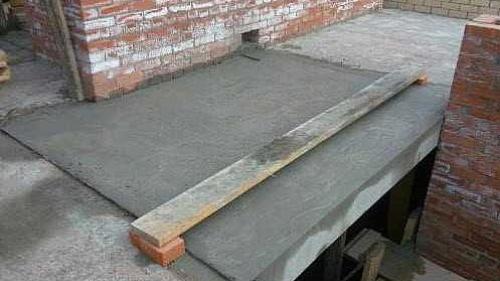

Рисунок: Монолитный участок.

В любом строительстве здания или сооружения часто происходит, что размеры перекрываемого помещения не соответствуют размерам плит перекрытиям. В таком случае образуются открытые не перекрытые участки, которые необходимо замоноличивать. Без монолитных участков не обходится ни строительство зданий и сооружений.

Порядок устройства монолитных участков:?

1. устанавливается деревянная опалубка на нижнюю поверхность;
2. устанавливается арматура;
3. заливается бетоном;
4. после затвердения снимается опалубка и выполняется стяжка.

Рисунок: Армированный пояс.

Если монтаж плит перекрытий ведется на стены из легкого материала (газосиликатные блоки, пеноблоки и т.д.), то необходимо предусматривать укрепление стен путем устройства армированного пояса. При кладке стен из мелкоштучного материала последний ряд кладки перед монтажом плит перекрытий необходимо устраивать тычковым.

Монтаж плит перекрытий ведется согласно ТНПА, а также в соответствии со строительным проектом.

Монтаж плит перекрытий ребристых ведут насухо на опорные конструкции, путем приваривания к закладным деталям на несущие конструкции.

Перекрывать несколько пролетов одной плитой перекрытия запрещено, так как плита может треснуть.

Опирание плит перекрытия на кирпичную стену 250 мм. Особенности и назначение панелей перекрытия

Конструктивные элементы строения, которые по вертикали разделяют пространство на функциональные зоны, называются перекрытиями. Они воспринимают вес конструкций, оборудования, мебели, людей и передают усилия капитальным стенам, опорным элементам и ригелям. Изготавливаются из армированных плит требуемых размеров.

Располагаются в различных зонах:

• над подвальным помещением;
• между этажами здания;
• под чердачным пространством.

Перекрытия формируются из железобетона или ячеистого бетона и классифицируются следующим образом:

• сборно-монолитные. Состоят из группы элементов, зазоры между которыми забетонированы;
• сборные. Формируются путем сплошной укладки цельных и пустотных элементов на капитальные опоры.

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия

Особенностью панелей является:

• повышенная прочность;
• увеличенная несущая способность;
• монтажная готовность;
• технологичность.

Перекрытия, сформированные из правильно установленных плит, характеризуются следующими свойствами:

• надежностью;
• жесткостью;
• влагостойкостью;
• огнестойкостью;
• звуконепроницаемостью;
• долговечностью.

Плиты с пустотами круглой или овальной формы используются при расстоянии между капитальными стенами не более 9 м, опираются, как правило, двумя сторонами, обеспечивая повышенную пространственную жесткость возводимых конструкций.

Опорные стены, предназначенные для установки перекрывающих элементов, могут изготавливаться из следующих материалов:

• различных видов кирпича;
• вспененных блоков;
• газобетонных элементов;
• армированного бетона.

Перекрытия – несущие элементы здания, выполненные из железобетонных конструкций

Для обеспечения устойчивости возводимых строений одним из важнейших параметров, определяющих пространственную жесткость, является глубина опирания плит перекрытия на кирпичную стену, а также капитальные опоры из других видов стройматериалов.

Монтаж плит перекрытия на ригели. Требования СП и СНиП

Монтаж плит перекрытия (ПП)- работа весьма ответственная, которая связанная с высоким уровнем опасности , а поэтому требует точного выполнения правил монтажа и техники безопасности.

Нормирование требований к перекрытиям уже начинают с момента выбора конструкционных материалов, из которых изготавливается плита перекрытия, а далее при выполнении проектных и монтажных работ. При этом формируется государственная, ведомственная и производственная система контроля по каждому этапу.

Расчет допустимых нагрузок выполняется на основании СНиП 2.03.01-1984 и 2.01.07-85* . Они допускают нормативный прогиб ПП не больше 1/150 от пролета либо 1/75 от вылета консолей. В таком случае при эксплуатации будет гарантировано отсутствие трещин на поверхности конструкции. А подготовительные мероприятия должны проводиться согласно требованиям СНиП 3.01.01, изданного в 1985 году.

Схема монтажа плит перекрытий на фото:

Также застройщику нужно будет соблюдать следующие требования:

1. Технология сооружения ПП определена нормативами СНиП 3.03.01 , изданного 1987 году. Данный нормативный акт допускает установку конструкций только по проекту с геодезической проверкой, и исключительно после завершения усиления несущих колон либо аналогичных конструкций и проверки их на прочность.
2. Выполнение норм техники безопасности при монтажных работах на перекрытиях отражены в СНиП III-4, изданного 1980 году.
3. Основные указания по порядку выполнения работ отражены в СНиП 3.03.01, изданного в 1987 году.
4. Плиты перекрытия для зданий должны соответствовать ГОСТ 9561 , изданному в 1991 году.
5. В процессе производства работ исполнители руководствуются требованиями СНиП 12.03, изданного в 2001 году.

Техника безопасности

Установка ПП относится к перечню работ с повышенной опасностью. Выполнение и основных, и вспомогательных монтажных работ обязаны соответствовать требованиям базового нормативного акта — СНиП NoIII-4,1980 года издания.

Ответственность и руководство над персоналом поручают многоопытным инженерно-техническим сотрудникам, а подъемная техника и приспособления, используемые в ходе СМР, должны отвечать требованиям Госгортехнадзора и быть аттестованными на работоспособность.

Также необходимо выполнять следующие базовые требования ТБ:

1. Монтажный персонал и крановщики обязаны пройти предварительное обучение, сдать экзамены и получить допуск на установку плит перекрытия.
2. Крановщик обязан иметь надлежащее сертификационное свидетельство, удостоверяющее его право управления краном.
3. На стройплощадку предварительно поставляют все оборудование и инструменты, которые должны быть исправными и аттестованными на работоспособность.
4. Монтажники должны комплектоваться средствами защиты и спецодеждой.
5. Зона СМР ограждается особыми ограждающими конструкциями.
6. Все строительные элементы в границах нижнего этажа обязаны быть установлены и надежно зафиксированы.
7. До монтажа на проектное месторасположения, все ПП очищаются от грязи и наледи.
8. Запрещено выполнять подъем ПП, с поврежденными или отсутствующими монтажными петлями.
9. С крановщиком обязана быть обеспечена зрительная, звуковая и сигнальная связь. Допустимо применение рации либо сотовых устройств.
10. Расстроповка ПП при погрузочно-разгрузочных работах выполняется исключительно после контроля ее на устойчивость, а после установки, контролируют надежность закрепления с закладными узлами несущей конструкции.
11. В процессе выполнения монтажа ПП весь задействованный в операции монтажный персонал обязан соблюдать ТБ при работах на высоте.
12. При выполнении работ без подмостей верхолазные рабочие снабжаются аттестованными предохранительными поясами и нескользящей обувью.
13. Запрещено нахождение персонала под конструкциями, во время перемещения ПП.
14. Строповка ПП должна быть выполнена таким способом, чтобы можно было передвигать конструкцию в зону установки в положение, максимально близкое к проектному.
15. Снимать стропы с ПП разрешено исключительно после завершения их размещения на твердой поверхности.
16. Сварочные работы можно поручать только аттестованным сварщикам, имеющих надлежащее удостоверение.

Монтаж плит перекрытия на кирпичную стену. Особенности плитных ЖБИ

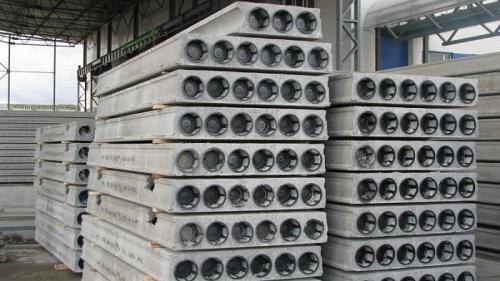

Многопустотные (круглопустотные или ПК) ж/б плиты – изделия, которые применяются преимущественно при возведении жилых домов. Кроме ПК плит выпускаются разновидности с продольными ребрами жесткости (ПБ), плоские и шатровые панели, у которых ребра жесткости распределены вдоль всего периметра.

Популярность панелей ПК по сравнению с другими разновидностями объясняется их сравнительно небольшим весом. Они хорошо перераспределяют нагрузку, идущую сверху, на нижние конструкции, но при этом собственная нагрузка минимизируется.

Прочность круглопустотных изделий рассчитана на все виды нагрузок. ГОСТ 9561-91 определяет их габариты следующим образом:

• Длина варьируется от 2,7 до 9 м; толщина (высота) всегда одинаковая: 220 мм.
• Ширина: 1, 1,2, 1,5 и 1,8 м.
• Диаметр пустот. Пустоты могут иметь круглую или цилиндрическую форму, с диаметром 114, 127, 140 или 159 мм.

Для производства ЖБИ используют многоразовые формы. Если нужна нестандартная заготовка, изготавливают опалубку для заливки бетона, но по стоимости такая продукция становится дороже.

Плитные ЖБИ выбирают, исходя из следующих данных:

• Технические особенности будущего дома. Важны параметры стеновых конструкций: материал и габариты. Опирание плиты перекрытия на кирпичную стену будет отличаться от расчетов для блочных проектов.
• Предполагаемые нагрузки (расчет ведется на стадии проектирования).
• Предназначение строения, будет оно жилым, промышленным или общественным.
• Сейсмическая обстановка места строительства.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/steny-na-monolitnuyu-plitu-perekrytiya-opisanie

Монтаж плит перекрытия технологическая карта. Технологическая карта на монтаж плит перекрытия

Технологическая карта на монтаж плит перекрытия

Область и эффективность применения карты

Карта предназначена для организации труда рабочих при монтаже самоходным гусеничным краном панелей покрытия (перекрытия) при возведении пожарного депо. Работы по монтажу вести в соответствии со СНиП III-16-80 «Сборные железобетонные конструкции. Правила производства и приемки работ».

Условия и подготовка выполнения процесса

До начала работ должны быть смонтированы и окончательно закреплены все конструкции нижележащего этажа и ригели данного этажа, доставлены в зону монтажа и расположены на рабочем месте монтажное оборудование, приспособления и инструменты, уложены панели перекрытия в штабеля в зоне действия монтажного крана.

Строительные материалы и конструкции

Укладывают железобетонные панели площадью 9 м2.

Допускаемые отклонения от основных проектных размеров, мм:

по длине ±6; по ширине ±5;

по высоте и ширине ребер, толщине полки плиты ±3.

Для подготовки постели под плиту применяют раствор.

Исполнители:

монтажник конструкций 5 разряда ( М5) - 1;

монтажник конструкций 4 разряда (М4) – 1;

такелажник 3 разряда (Т3)- 1;

машинист крана 6 разряда (М)- 1.

Технология процесса и организация труда

1) Операции по монтажу сборных железобетонных панелей перекрытия,

выполняют в следующем порядке:

- подготовливают панель к строповке;

- устраивают растворную постель;

- стропят и подают панель к месту укладки;

- укладывают панель на растворную постель;

- рихтуют в проектное положение и расстроповывают панель;

- подготовляют место укладки следующей панели.

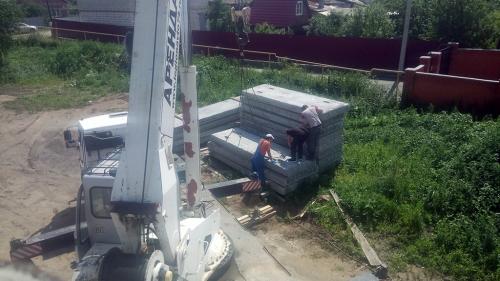

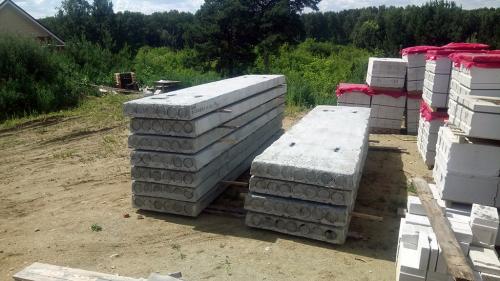

Технология выполнения монтажа плит перекрытий по алгоритму. Технология монтажа плит перекрытия

Собственно, процесс укладки плит не содержит в себе сколько-нибудь заметных сложностей. С помощью подъемной техники плита подается на заданное место и ориентируется с использованием ломов и т. п. приспособлений.

Однако при этом стоит учитывать несколько важных особенностей:

1. Опирание плит перекрытия на стены здания . Минимальное его значение зависит от материала, из которого изготовлены стены:
   • для кирпичных стен – 90 мм;
   • для стен из бетона – 75 мм;
   • пористых крупноблочных материалов – 120 мм;
   • для металлоконструкций – 70 мм.  Вместе с тем, существуют ограничения и по максимальной глубине, на которую плиты могут быть заведены в стены:
   • для железобетона и крупногабаритных бетонных блоков – 120 мм;
   • для стен из кирпича или сходных с ним по габаритам стеновых материалов – 160 мм.
2. Размеры плит . Далеко не всегда удается закрыть плитами имеющегося размера все перекрываемое пространство. Решение проблемы будет таким:
   • после вычисления величины нехватки ширины имеющихся плит, раскладка плит происходит с отступом, равным половине остающегося свободным пространства;
   • основной монтаж производится по обычной технологии;
   • получившиеся промежутки между стенами и поверхностью перекрытия закладываются обрезками плит, шлакоблочным или другим подобным материалом. Чтобы подобные «надставки» обрели прочное сцепление как со стенами, так и с плитами перекрытия, их установку следует производить с применением цементно-песчаного раствора.
3. Расстояние между плитами перекрытия . Следует оставлять некоторое расстояние между закладываемыми плитами. Несколько миллиметров свободного пространства никаким образом не повлияют на надежность конструкции, но значительно упростят выравнивание плит.
4. Установка частично поврежденных плит перекрытия . Малоэтажное индивидуальное строительство в большинстве случаев не предполагает сколько-нибудь серьезных нагрузок, поэтому зачастую для укладки перекрытий вполне возможно применять плиты с небольшими дефектами: сколами, трещинами и т.д. Однако при этом нужно учитывать такие моменты, как:
   • плиты со значительными трещинами заводятся на опорные стены на расстояние не меньше 10 см;
   • если в плите перекрытия есть трещина, располагать ее лучше всего таким образом, чтобы дефектное место попало поверх внутренних перегородок и стен;
   • обеспечить достаточный уровень надежности можно путем размещения бракованной плиты между плитами без изъянов, с последующей организацией бетонной стяжки.

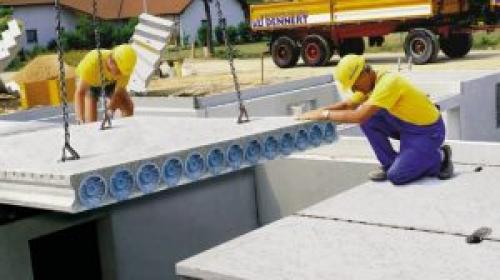

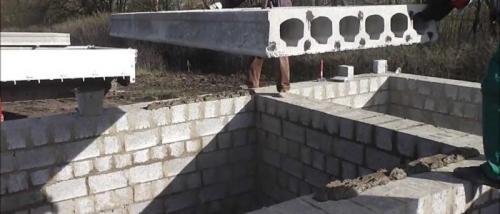

Укладка плит перекрытия на керамзитобетонные блоки. Укладка плит перекрытия на блоки из керамзитобетона

Плиты перекрытия укладывать на керамзитобетонные блоки можно с учетом определенных требований, включающих опалубку, армирование и дополнительное выравнивание поверхностей. Существует несколько типов перекрытий, которые выбираются не только учитывая их плотность, но финансовые и трудовые возможности заказчика. Проектировать и осуществлять монтаж таких конструкций рекомендуется под руководством опытного прораба.

1. Какие существуют виды плит?
2. Сборные конструкции
3. Монолитные
4. Деревянные
5. Железобетонные
6. Сборно-монолитные
7. Особенности монтажа

Какие существуют виды плит?

Сборные конструкции

Перекрытия этого типа помогают сократить период строительства здания. Однако существует проблема, которая связана с затратами на тяжелую технику. Выделяется несколько разновидностей материала:

• Полнотелые. Керамзитобетоном, монолитным образом, покрывают заранее изготовленный арматурный стальной каркас. Изделие обладает выносливостью и значительным весом.
• Пустотелые. В создании применяется конструкционный керамзитобетон со средней плотностью (не менее 1500 кг/м3). Пустоты обеспечивают им легкость, лучшую тепло- и звукоизоляцию, чем у полнотелых конструкций.
• Ребристые. Плита имеет в своем строении продольные или поперечные ребра жесткости, которые увеличивают выносливость к нагрузкам.

Монолитные

Устроить такое перекрытие строители могут собственноручно. По финансовым затратам это обойдется экономичнее, чем изготовление сборной конструкции. Негативной стороной является увеличение срока строительных работ и физических нагрузок для работников. В процессе создания используются:

• стальной профиль;
• оцинкованный профилированный настил;
• плита из керамзитобетона.

Деревянные

Материал экономичный, легкодоступный, не требует повышенных физических затрат при монтаже. Однако стоит учитывать, что использовать балки при покрытии более 5 метров не рекомендуется, так как у него есть свойство прогибаться. Обязательным условием является покрытие деревянной поверхности специальными составами, которые защищают его от гниения, пожара и насекомых.

Железобетонные

Способ позволяет осуществить любую архитектурную задумку и повысить прочность здания. Отлично подходит для перекрытия следующего этажа после цокольного, чтобы защитить здание от избытка влаги. Легкость монтажа, большая площадь перекрытия являются неоспоримым преимуществом строительного материала. Однако стоит помнить, что потребуются дополнительные затраты на специализированную технику и укрепление фундамента, поскольку нагрузка на него увеличится.

Сборно-монолитные

Перекрытия этого типа собирают в себе все положительные качества двух предыдущих подходов. Одновременно снижаются денежные и временные затраты. Активно используется вариант часторебристых балочных покрытий. Конструкция представлена несущими стальными фермами, которые крепятся на железобетонных балках и пустотелыми керамзитоблоками. Такой подход позволяет охватить своим покрытием пролеты до 8 метров. Главными достоинствами метода выступают:

• экономия силовых затрат на 25—40%;
• уменьшаются работы по опалубке, армированию и замесу бетонных растворов.

Выбирать вариант устройства перекрытий стоит с учетом денежных и силовых возможностей, а также климатических особенностей местности.

Особенности монтажа

При укладке плит на керамзитобетонные блоки требуется соблюдение ряда обязательных правил:

• Использование песчано-цементного смеси надежно скрепляет стену и перекрытие, а также распределяет нагрузки равномерно.
• Арматурным прутом увеличивают выносливость и выравнивают поверхность для укладки плиты.
• Намеренно заливать армопояс не требуется, так как блоки из керамзитобетона отличаются прочность и способны самостоятельно справиться с нагрузкой.
• Производить укладку рекомендуется на несущие стены, которые хорошо скреплены. Иначе под тяжестью перекрывающих опор они могут разойтись.
• При перекрытии цокольного этажа, предварительно прокладывают 2 слоя рубероида.

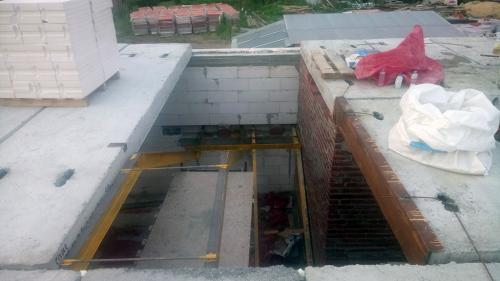

Установка железобетонных плит перекрытия делается на подготовленную и выровненную поверхность.

Монтировать плиты стоит на предварительно подготовленную поверхность. Для этого ее выравнивают, чтобы положенный сверху материал не качался и плотно прилегал. Обязательно укладываются изоляционные полосы. Стоит учитывать, что выравнивание происходит со стороны потолка, а пол приводится в порядок при помощи цементной стяжки. Если перекрытие происходит на цементно-песчаном растворе, то стоит выдержать 12 часов после его нанесения.

В процессе строительных расчетов часто задается вопрос о выносливости керамзитобетонных блоков к плитам перекрытий. Материал прочный и хорошо выдерживает повышенные нагрузки. Однако, в процессе монтажа перекрытий стоит соблюдать ряд правил, которые помогут укрепить здание и повысить его выносливость к различным внешним воздействиям.
