Особенности панелей перекрытия с пустотами. Особенности монтажа плит перекрытия

24.07.2022 в 11:12

Особенности панелей перекрытия с пустотами. Особенности монтажа плит перекрытия

У плит ПБ (в отличие от плит ПК) отсутствуют монтажные петли (либо приходится доплачивать за их установку), что может усложнить их погрузку, выгрузку и монтаж.

Не рекомендуется использовать «народный» метод установки плит ПБ, когда крепёжные крюки цепляются за торец пустотного отверстия. В этом случае велика вероятность, что крюк вырвет из отверстия из-за разрушения торца плиты, либо крюк просто соскользнёт. Это приведёт к падению плиты. Также на свой страх и риск можно применять метод, при котором в пустотные отверстия плиты ПБ вставляется лом (по два лома на одну сторону плиты) и за них цепляются крюки.

ProgC (Пользователь FORUMHOUSE):
Монтаж плит ПБ допускается только с использованием мягких чалок или специальной траверсы.

Чтобы выдернуть чалку из-под плиты, укладывая её, оставляем зазор в 2 см до соседней плиты. Затем уже уложенную плиту сдвигаем ломом к соседней плите.

Max_im (Пользователь FORUMHOUSE):
Я уложил у себя на стройке плиты таким методом. Зазор оставлял в 3 см. Плиты ложились на цементно-песчаную смесь толщиной 2 см. Смесь выполняла роль смазки, а плиты легко сдвигались ломом на необходимое мне расстояние.

Также при монтаже плит перекрытия необходимо соблюдать расчётные величины минимальной глубины опирания плиты. Для ориентира можно воспользоваться следующими цифрами:

  • кирпичная стена, минимальная глубина опирания – 8 см, максимальная глубина опирания – 16 см;
  • железобетон – 7 см, максимальная глубина опирания – 12 см;
  • газо- и пенобетонные блоки – минимум 10-12 см, оптимальная глубина опирания – 15 см;
  • стальные конструкции – 7 см.

Не рекомендуется опирать плиту перекрытия более чем на 20 см, т.к. при увеличении глубины опирания, плита начинает «работать», как защемлённая балка. Кроме этого, при укладке плит перекрытия на стены, построенные их газо- и пенобетонных блоков, необходимо устройство армированного железобетонного армопояса, о чём подробно рассказывается в статье: .

Перед началом монтажа плит рекомендуется заделать торцы пустотных отверстий. Пустоты заделываются, чтобы вода не попала  внутрь плиты. Также это увеличивает прочность у торцов плит (это в большей степени относится к плитам ПК, чем к ПБ) в случае опирания на них несущих перегородок. Пустоты можно заделать, если вставить в них половинку кирпича и «закидать» промежуток бетоном. Обычно пустоты заделываются на глубину не менее 12-15 см.

В случае, если вода всё же попала внутрь плит, её необходимо удалить. Для этого в плите, в «пустотке», снизу высверливается отверстие, через которое вода может вытечь наружу. Это особенно важно сделать, если плиты перекрытия уже уложены на перекрытие, а дом ушёл в зиму без кровли. Вода в мороз может замёрзнуть внутри пустотного отверстия (т.к. вытечь ей некуда) и разорвать плиту.

Сергей Пермь (Пользователь FORUMHOUSE):
У меня уложенные на перекрытие плиты лежали целый год. Специально пробурил перфоратором отверстия в «пустотках», вытекло очень много воды. Сверлить надо каждый канал.

Многопустотные плиты перекрытия каталог. Особенности конструкции

Конструктивно внутри железобетонных плит находят пустоты, благодаря которым снижается масса и материалоемкость изделий, их стоимость. Помимо этого полости улучшают звукоизоляционные свойства готовой продукции. В зависимости формы готовые плиты разделяют на плоские и ребристые. При этом плоская плита может быть выполнена как в сплошном исполнении, так и в многопустотном. Конструкция плит предусматривает наличие монтажных петель, необходимых для монтажа и транспортировки, правильного складирования продукции при ее хранении.

Многопустотные плиты перекрытия ПК разделяются на следующие типы:

  • 1ПК для которых характерна круглая форма пустот сечением 159 мм, при толщине 220 мм с ориентацией на опирание с двух сторон. Для 1ПКТ – с трех, для 1ПКК с четырех сторон;
  • 2ПК с круглыми пустотами сечением 140 мм, толщиной 220 мм с опиранием на две, три (для 2ПКТ) и четыре (2ПКК) точки;
  • 3ПК с пустотами Ø 127 мм, толщиной 220 мм и тремя вариантами опирания (3ПКТ и 3ПКК);
  • 4ПК для которых сечение пустот составляет 159 мм при толщине 260 мм с опорой на две точки;
  • 5ПК с пустотами Ø 180 мм, толщиной 260 мм с опорой на 2 точки;
  • 6ПК с круглыми пустотами сечением 203 мм, толщиной 300 мм для двухточечной опоры;
  • 7ПК с Ø пустот 114 мм при толщине 160 мм, выполненные для двустороннего опирания.

Габаритные размеры составляют:

  • для плит 1ПК – 3ПК - 2400 - 6600 мм в длину и 1000 – 3600 мм в ширину;
  • для 1ПКК – 3 ПКК - от 2400 - 3600 мм на 4800 - 6600 мм;
  • для 1ПКТ – 3ПКТ - от 3600 - 6600 мм на 2400 - 3600 мм;
  • для 4ПК – от 2400 до 6600 мм на 1000 – 1500 мм;
  • для 5ПК – от 6000 – 12000 мм на 1000 – 1500 мм;
  • для 7ПК – от 3600 – 6300 мм до 1000 – 1800 мм.
Особенности панелей перекрытия с пустотами. Особенности монтажа плит перекрытия

Конструкция многопустотных плит перекрытий позволяет выдерживать им значительные нагрузки в процессе эксплуатации. Допустимая нагрузка варьируется от 450 до 1250 кгс/м2. В процессе их изготовления в качестве основного строительного материала используется тяжелый бетон по ГОСТ 26633 класса не ниже В15, плотный силикатный бетон по ГОСТ 25214 или конструкционный легкий бетон по ГОСТ 25280. Значение плотности для силикатного бетона не должно быть меньше чем 1800 кг/м3, для легкого – 1400 кг/м3. Водонепроницаемость используемых марок находится в пределах от W4 до W8, а морозостойкость составляет F150-200. Прочность изделий усиливается за счет применения армированного каркаса. В качестве напрягаемой арматуры находит применение термически упрочненная стержневая продукция классов АтIV, АтV, АтVI в соответствии с требованиями стандарта ГОСТ 10884, а также горячекатаные виды арматуры АтIV, АтV, АтVI. Для ненапрягаемых плит каркасы производятся из проволоки марки Вр1, гладкого профиля А1, а также периодического марок А2 и А3.

Монтаж плит перекрытия. Особенности монтажа

Основное правило установки (укладки) плит перекрытия на фундамент и стены – их опирание должно выполняться в строгом соответствии со строительными нормами. Так, все виды ЖБИ серии ПБ и большинство изделий марок ПК (за исключением специальных с опиранием на 3 или 4 стороны, что указывается в маркировке в конце буквенно-цифрового обозначения символами «3» и «4» соответственно) могут опираться только на 2 стороны. В этом случае перекрытие изгибается под весом нагрузки, и все растяжение воспринимает на себя армирующий каркас – при отсутствии нагрузок, превышающих допустимые значения, повреждений не будет.

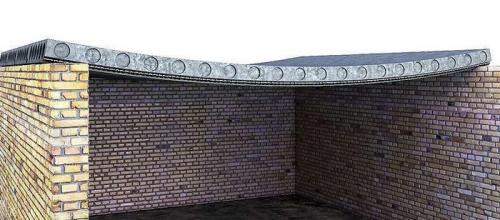

Особенности панелей перекрытия с пустотами. Особенности монтажа плит перекрытия 01

Рисунок 5. Классический способ опирания по 2-м сторонам

В исключительных случаях возможна укладка плит перекрытия на цоколь или стены с опиранием на 3 стороны – 2 короткие и 1 длинную. Данный способ применяется, если изделия при раскладке не помещаются по ширине пролета. При этом глубина опоры на длинную сторону должна быть минимальной. Здесь изгибающим нагрузкам подвергается не вся конструкция, а только ее свободный край, а продольный армирующий каркас воспринимает растягивающие напряжения не по всей длине, а лишь в определенном фрагменте. Однако к такому варианту установки лучше не прибегать.

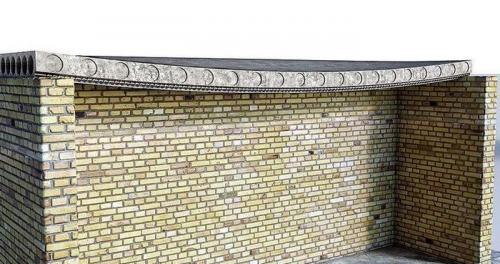

Особенности панелей перекрытия с пустотами. Особенности монтажа плит перекрытия 02

Рисунок 6. Допустимый, но нерекомендуемый вариант установки на 3 стороны

Мы рассмотрели 2 основных способа, как правильно укладывать плиты перекрытия на фундамент (стены). Для полноты понимания всей ситуации, рассмотрим несколько вариантов неправильной установки:

  • Опирание по 2-м длинным сторонам – армирующий каркас в плитах расположен в продольном направлении, а в поперечном имеется только сетка, которая воспринимает преимущественно нагрузки от собственного веса изделия. При укладке таким способом сетка с тонкими армирующими прутками не сможет долго работать под нагрузками и перекрытие разрушится.

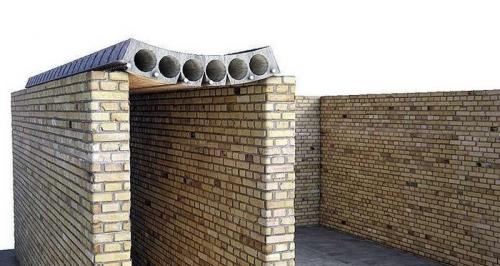

    Особенности панелей перекрытия с пустотами. Особенности монтажа плит перекрытия 03

    Рисунок 7. Последствия установки плит с опорой на 2 длинные стороны

  • Монтаж плит перекрытия на фундамент или стены с дополнительной опорой в пролете. Многопустотные изделия применяются только в качестве однопролетных. При наличии трех или более опор под воздействием нагрузок плита между ними будет прогибаться вниз, а над средней опорой появится выгиб вверх. Поскольку в верхней части ЖБИ армирующий каркас отсутствует, последствием воздействия растягивающего давления изгиба будет деформация перекрытия и образование трещин.

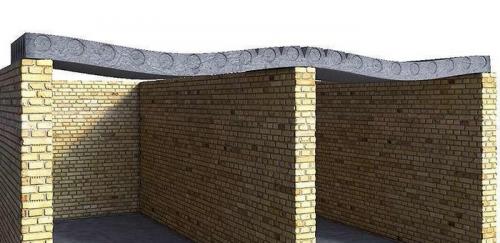

Особенности панелей перекрытия с пустотами. Особенности монтажа плит перекрытия 04

Рисунок 8. Перекрытие пролета с тремя опорами и его последствия

Также стоит учитывать, что укладывать плиты перекрытия можно только на ленточный фундамент – монтаж на основание свайного типа (или колонны с опорой по 4-м точкам) не допускается. Арматура правильно воспринимает напряжения только в случае, если ее концы заведены за опору. Когда под всеми концами прутков опора отсутствует, армирующий каркас работать не будет – ЖБИ будет прогибаться под нагрузками и в продольном, и в поперечном направлении, что приведет к его ускоренному разрушению. Решить эту проблем можно путем устройства монолитной ленты поверх свай либо установкой балок между колоннами.

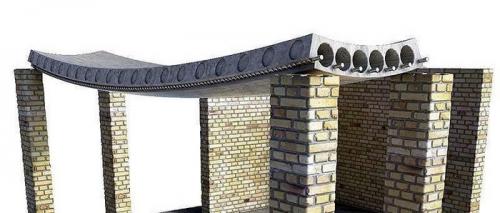

Особенности панелей перекрытия с пустотами. Особенности монтажа плит перекрытия 05

Рисунок 9. Пример установки плит с опорой по 4-м точкам

Также не допускается перекрытие плитами цоколя, как и «коробки» здания, с защемлением железобетонных изделий. Под защемлением следует понимать слишком глубокое заведение изделия на несущие конструкции, в результате чего оно не может работать, как шарнирно опирающееся. Это ведет к неравномерному восприятию арматурным каркасом растягивающих напряжений и образованию трещин вблизи опор.

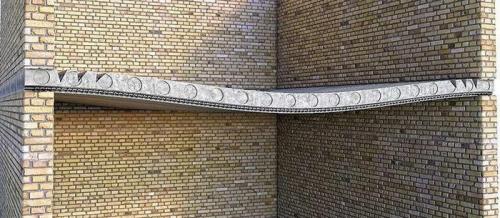

Особенности панелей перекрытия с пустотами. Особенности монтажа плит перекрытия 06

Многопустотные плиты перекрытия. Многопустотные

Многопустотные плиты отличаются от сплошных как по технологии производства, так и по рабочим параметрам. Основная особенность железобетонных изделий этого типа заключается в наличии внутри их структуры специально созданных пустот, расположенных вдоль. Такое решение позволяет добиться существенного снижения веса, при сохранении сопоставимых показателей прочности.

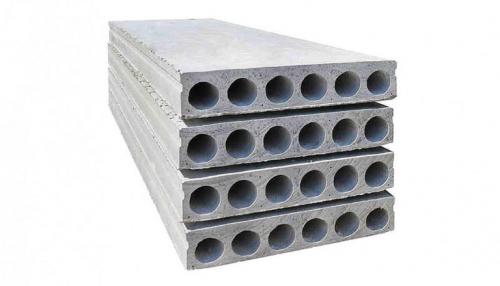

Многопустотные плиты перекрытия. Многопустотные

Многопустотные плиты могут различаться по диаметру отверстий и их форме

Важно отметить, что благодаря наличию внутри плит некоторого объёма воздуха, они обладают сниженной теплопроводностью и меньше способствуют распространению звука, что востребовано как при строительстве жилых домов, так и при возведении промышленных помещений.

Внутри рассматриваемой категории присутствует условное разделение на две подгруппы изделий, отличающихся по технологии производства.

  • ПК – разновидность пустотелых плит перекрытия, производимых с помощью заливки бетонной смеси в специальную опалубку с установленной внутри металлической обрешёткой. Перед заливкой внутрь армирующей конструкции укладываются специальные трубы из специального материала, которые после застывания смеси вынимаются, в результате чего и получаются пустоты нужного диаметра по всей длине.
  • ПБ – более современная разновидность пустотных плит перекрытия, которая создаётся с помощью высокотехнологичного оборудования конвейерного типа. В результате производственного процесса получается заготовка с заданной толщиной и шириной, а по длине изделия нарезаются уже на последующих этапах. Процесс производства характеризуется высокой точностью и скоростью выполнения, однако в силу некоторых ограничений в конструкции армирующей части, укладывать плиты можно только с упором на две стороны.

Существуют также и облегчённые версии пустотелых плит перекрытия с маркировкой ПНО, 3,1ПБ и 1,6ПБ, которые обладают ещё более сниженным весом, но сопоставимыми с обычными аналогами показателями прочности. Это делает изделия отличным вариантом для использования в одноэтажном строительстве частных домов. К преимуществам таких изделий можно также отнести и сниженную собственную нагрузку на несущие конструкции.

Кроме того, ЖБИ изделия дают большую пожарную безопасность в отличие от деревянных перекрытий из балок .

Укладка плит перекрытия на армопояс. По трем сторонам

По проекту плиту опускают на три стороны: две коротких и одну длинную. Альтернативное название: опирание с задвижкой плиты на стену. В результате свободной остается длинная сторона изделия, и она подвергается изгибающей деформации.

Укладка плиты по трем сторонам Источник prostroymaterialy.com

Если сравнивать с предыдущим методом, нагрузка распределяется хуже (на один край). Монтаж допустим, если плите не хватает размера, чтобы лечь по двум сторонам, а другие варианты (например, изготовление монолитного фрагмента) нецелесообразны. Укладку на три стены можно встретить в углах строений. Для нее выбирают плитные ЖБИ с маркировкой ПКТ, означающей усиленное армирование по торцам, выдерживающее нагрузку до 1600 кг на квадрат.

При монтаже на три стороны нельзя допускать образования защемления плиты. Для этого существует правило: ее заводят на стену не глубже, чем на высоту. То есть, при высоте изделия 220 мм его опирают максимум на те же 220 мм. Если образуется защемление, перекрытие изгибается неправильно: не только внизу, но и на верхней плоскости у опор. А, поскольку там не предусмотрена арматура, то со временем появляются трещины. Это опасное состояние, так как трещины остаются незамеченными, имеют тенденцию расширяться, и оборачиваться аварийной ситуацией.

При правильном заведении деформации подвергается только свободный край, что и задумано при опирании плит перекрытия данным способом; на надежности конструкции это не отражается.

Расстояния опирания для газобетонных стен Источник stroyfora.ru

По четырем сторонам

Плита полностью опускается на стены. Способ применяется в сложных конструкциях, когда нагрузки приходится распределить особенно аккуратно. В монтаже на 4 стены используют плиты с маркировкой ПКК (сплошные). Они самые жесткие из всех ЖБИ, поскольку при изготовлении армированием усиливаются все их торцы. Панели ПКК отличаются увеличенной несущей способностью, но и стоят больше.

Их выгодно использовать, если зданию нужен запас прочности (например, в дальнейшем предполагается надстраивание). В частном (малоэтажном) строительстве применение панелей с маркировкой ППК нерентабельно.

Запрещенные приемы опирания

Запрещено использовать следующие приемы опирания:

  • По двум длинным сторонам. Арматура встроена только вдоль этих сторон. На поперечных краях присутствует сетка, нагружаемая только во время установки. Опора на пару длинных сторон приведет к деформации и разрушению ЖБИ.
Монтаж плит перекрытия на стены из газобетона Источник fermeram.com
  • Дополнительная опора в пролете. Плиты задумывались и рассчитывались исключительно как однопролетные стройматы. Непредусмотренная точка опоры вызовет напряжение там, где его не должно быть. Сверху (где нет арматуры) образуется растянутая область, а затем и трещины.
  • Вынос фрагмента плиты (как правило, для балкона). Проблема аналогична предыдущей. В неположенном месте образуется лишняя нагрузка и растяжение, не способное скомпенсироваться без арматурных стержней. Чем длиннее консоль, тем быстрее наступит аварийная ситуация.
  • Точечные опоры (колонны). Арматура в плите работает правильно только тогда, когда она заведена на опору на расчетное расстояние. Если опора частично отсутствует, изделие начинает прогибаться как вдоль, так и поперек; большая часть арматуры не принимает нагрузку, так как висит в воздухе. Получается, что участвующей к работе арматуры меньше, чем требуется. Исправить ситуацию поможет устройство балок: они помогут правильно распределить нагрузку.
Монтаж по двум узким сторонам Источник ytimg.com


Анкеровка плит перекрытий – что это

О глубине опирания

Под глубиной опирания понимается перехлест, то есть расстояние, на которое ж/б панель заходит на несущую конструкцию. Человеку, далекому от строительства, может показаться, что точное значение заведения на стену не столь важно, главное, чтобы оно не было слишком маленьким.

Однако в инженерных расчетах оперируют точными значениями, и важно знать, каким должен быть перехлест; для конструкции одинаково плохо как слишком узкое, так и чересчур широкое опирание. Перехлест определяется материалом стен следующим образом:

  • Минимальные значения допустимы для панельных сооружений: 5-9 см.
  • Минимальное опирание плиты перекрытия на кирпичную стену не превышает 9-12 см.

Виды плит перекрытия. Плиты перекрытий – определение и область применения

Перекрытие является несущей строительной конструкцией, функция которой – разделять соседние по высоте этажи сооружения, а также отделять подвал и крышу от примыкающих к ним этажей.

Конструкция здания предусматривает необходимость воспринимать перекрытием нагрузки и передавать их на связанные с ним другие несущие элементы здания (стены, ригели, колонны, балки и т.д.)

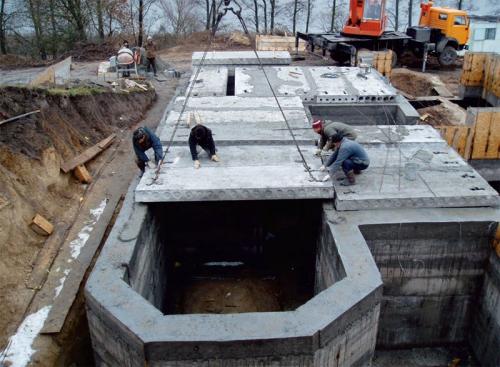

Особенности панелей перекрытия с пустотами. Особенности монтажа плит перекрытия 08

При устройстве перекрытия к материалам и элементам, используемым для работ, предъявляются серьезные требования:

  • высокая прочность и жесткость . Необходимы для того чтобы выдержать нагрузку собственного веса и того, что находится на перекрытии;
  • звукоизоляция . Чем выше этот показатель, тем лучше. Особенно важна звукоизоляция при строительстве жилых домов;
  • теплоизоляция . Данный показатель наиболее важен при выполнении перекрытий между помещениями с разными температурными режимами (подвал и этаж, этаж и чердак и т.д.);
  • пожаробезопасность . Важный показатель, учитываемый при строительстве любого вида зданий и сооружений.

Всем приведенным выше требованиям в достаточно большой мере соответствуют железобетонные плиты перекрытий.

Именно этим объясняется их повсеместное применение при возведении зданий и сооружений. Практически не существует областей строительства, в которых бы не могли использоваться различные виды железобетонных плит перекрытий. Без их применения невозможно представить как серьезное жилищное строительство, так и сооружений больших промышленных объектов. Для более подробного объяснения причин такой популярности рассматриваемых изделий, необходимо изучить свойства различных их разновидностей.

Многопустотные плиты перекрытия: размеры. Какие бывают размеры пустотных плит перекрытия?

При возведении строений производственного и жилищного строительства в качестве несущих и разделяющих этажи элементов используют плиты перекрытия из железобетона.

Основным параметром их выбора является ширина и длина конструкции.

В статье рассмотрим какие стандартные размеры плит перекрытий бывают, от чего зависят параметры, почему важно правильно определить и сколько составляет средняя цена на рынке.

Понятие

Пустотелое перекрытие представляет собой железобетонную плиту со стандартной толщиной 22 см, диаметр пустот – 15,9 см. Пустоты – это продольные цилиндрические, круглые (трубчатые) полости, которые проходят поперек изделия внутри.

Главная функция пустот – снизить вес конструкции, благодаря чему удается :

  • монтировать жб плиты без обустройства бетонной стяжки;
  • облегчить процедуру транспортировки и установки изделий;
  • уменьшить расход арматуры, бетона;
  • снизить нагрузку на фундамент и несущие стены.

Из других преимуществ использования круглопустотных перекрытия следует отметить:

  • высокие показатели тепло и звукоизоляции в помещении;
  • возможность осуществлять строительство в сейсмоопасных областях;
  • уменьшение времени и затрат на отделку, так как полости позволяют проводить необходимые инженерные коммуникации.
Размеры пустотных конструкций подчиняются ЕМС – единой модульной системе, используемой в строительной отрасли. Благодаря данной системе удается добиться определенных задач:
  1. Унификация. Единообразие элементов достигается за счет ограничения возможных типоразмеров деталей.
  2. Типизация. Из числа унифицированных изделий выбираются наиболее экономичные. Итог типизации – разработка единого сортамента, основой которого стал модуль М, равный 10 см. Может использоваться укрупненный модуль – 2М, 6М, 12М, 30М и так далее.
  3. Стандартизация. Типизированные детали становятся образцами, по которым изготавливаются элементы для реализации.

Основная цель ЕМС – удешевление и упрощение процесса строительства.

Стандартные параметры многопустотных панелей

Маркировка пустотной панели перекрытия регламентируется

    Стандартные размеры жб конструкций с полостями представлены в таблице ниже.
