Монолитные перекрытия между этажами. Использование железобетонных плит

Монолитные перекрытия между этажами. Использование железобетонных плит

Железобетонные плиты, с помощью которых осуществляется перекрытие этажей в доме, представляют собой конструкции из железа и бетона. Внутри плит имеется арматурная обрешетка и круглые пустоты, которые тянутся по всей длине изделия. Основным предназначением пустот является уменьшение ее массы и увеличение показателя сопротивления деформации на излом.

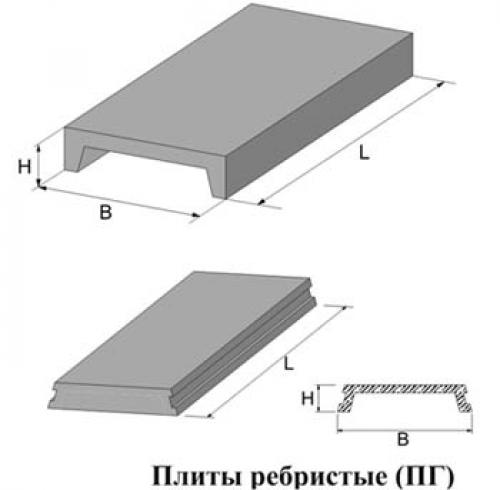

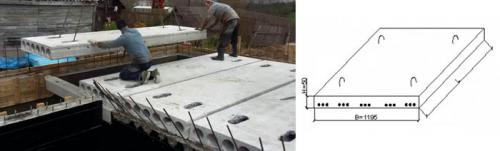

Железобетонные плиты перекрытия имеют разнообразные габариты, как в длинну, так и в ширину.

Железобетонные плиты имеют различные размеры как по длине, так и по ширине. Узнать их габариты можно по аббревиатуре. К примеру, изделия ПК 72.15-8 означают, что длина плит составляет 72 дециметра, а ширина – 15 дм. Цифра “8” показывает расчетную нагрузку, которую выдержит конструкция (800 кгс/м).

Минимальный вес железобетонных плит перекрытия превышает 500 кг. Все эти данные свидетельствуют о том, что делать перекрытие первого этажа своими руками невозможно. Для осуществления работы нам не обойтись без:

• железобетонных плит;
• подъемного крана;
• сварочного аппарата;
• приспособления “паук”;
• стальных прутьев;
• ломов;
• мастерка;
• цементного раствора.

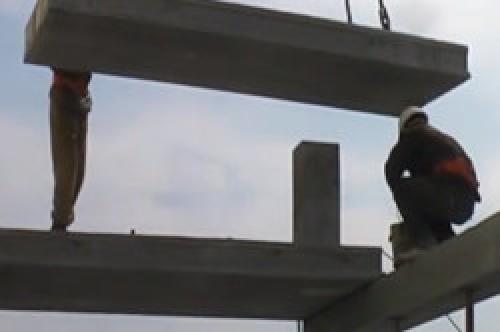

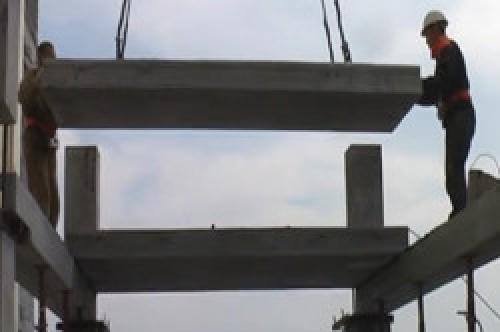

При укладке железобетонных плит перекрытия необходимо нанесение цементного раствора на стену.

Плиты обязательно должны располагать четырьмя монтажными петлями, которые могут быть в виде изогнутых частей арматуры или свободной арматуры, размещенной в углублениях вблизи углов изделия. Приобретая железобетонные конструкции, следует тщательно осмотреть все петли. Они должны быть целыми.

Технологический процесс предусматривает нанесение цементного раствора на стену при укладке плит перекрытия . Такой способ приводит к более прочному прилеганию элементов первого и второго этажа, а также не допускает возникновения щелей в местах соприкосновения железобетонных конструкций со стеной. Но при этом делать раствор и укладывать его на стены, сваи, балки или столбы следует в момент подготовки плиты к монтажным работам. Это предотвратит его преждевременное затвердевание.

Следующим этапом при создании перекрытия между этажами является присоединение приспособления “паук” к монтажным петлям железобетонной плиты. Только используя данное приспособление (оснащено крюками и четырьмя одинаковыми по длине тросами), можно получить горизонтальное положение плит без возникновения их вращения. Перекрытие этажа лучше делать втроем: один человек будет управлять подъемным краном, а двое находиться в месте осуществления монтажных работ и выравнивать устанавливаемые плиты с помощью ломов.

Перекрытие несущих конструкций осуществляется крайними точками железобетонных плит.

Плоскость железобетонного изделия имеет форму трапеции. Ее верхняя часть по размерам немного уже. Когда создается перекрытие, и плиты укладываются рядом друг с другом, то в месте стыка получается выемка шириною 5-7 см. Монолитное перекрытие получается путем заливки в нее бетонного раствора. Петли на смежных плитах также соединяются. Происходит это следующим образом. Берутся стальные прутья, вставляются в петли соседних плит и загибаются. Теперь железобетонные конструкции прочно соединены между собой.

Обязательными требованиями при перекрытии первого и второго этажа с помощью плит являются:

• соблюдение правил безопасности;
• перекрытие несущих конструкций осуществляется крайними точками железобетонных плит;
• установка конструкции должна предусматривать наличие полосы размером более 15 см между краем плиты и внешней частью стены (место для кладки кирпича).

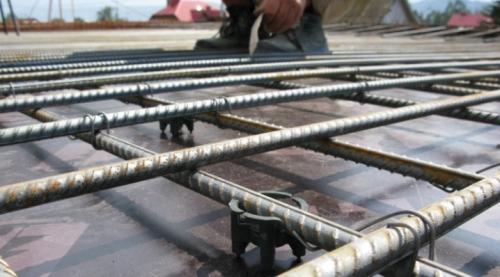

Монтаж монолитного перекрытия. Монолитное перекрытие своими руками

Строительство любого дома или постройки подразумевает установку перекрытий, располагающихся между этажами или на чердаке. Часто для реализации такой задачи применяются изделия из дерева. Деревянные элементы несложно делать и устанавливать, но они имеют невысокие тепло- и шумоизоляционные характеристики, поэтому заметно уступают перекрытиям, выполненным из бетона. По этой причине лучше отдавать предпочтение бетонному варианту. Причем сделать монолитное перекрытие своими руками довольно просто.

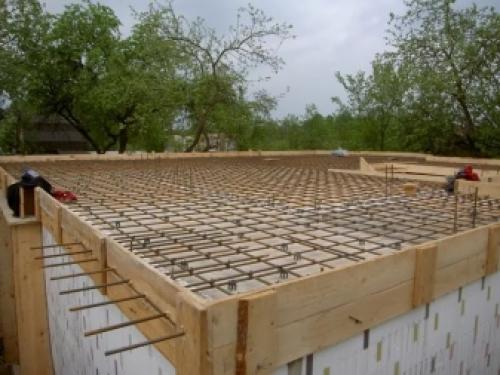

Устройство

Если говорить об устройстве рассматриваемого перекрытия, то оно формируется из специального бетона армированного типа. Бетон заливается в опалубку, которая не деформируется впоследствии и не прогнется при нагрузке. Для создания своими руками такого изделия потребуется пиломатериал, инструменты для подгона, раскраивания и собирания щитов. После осуществления распалубки оно может применяться в стропильном механизме.

Расходником станет арматура, а также забетонированными окажутся коммуникации. Наиболее сложной будет плита перекрытия подвала – из-за большого количества вводных узлов механизмов инженерного типа.

Расчет нагрузки

Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

• временных;
• постоянных.

Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

Если расчет выполнить правильно, то можно оценить нагрузочную способность плиты из железобетона с учетом реальных эксплуатационных условий, а значит, и не дать образовываться трещинам.

На точность осуществления расчетов будут влиять следующие аспекты:

• толщина плиты железобетона;
• используемая марка бетона;
• показатель нагрузки расчетного типа на квадратный метр перекрытия;
• габариты.

Следует понимать, что при проектировании железобетонных перекрытий должен быть составлен точный план, который обычно представляет собой чертеж.

При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

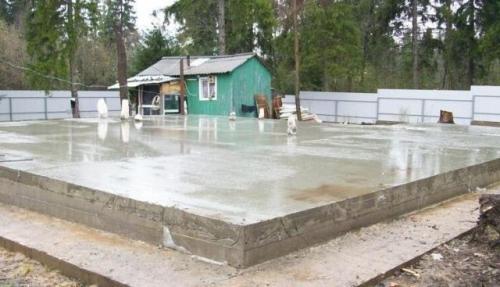

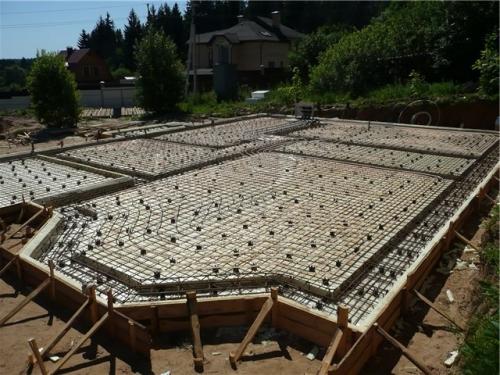

Как заливать монолит. Достоинства и недостатки монолитного фундамента

Надежность и высокие несущие способности делают возможным его установку при любом типе строительстве. Технические характеристики являются основополагающими при выборе для строительства монолитного плитного фундамента. Ниже рассмотрим наиболее существенные преимущества.

• Отсутствие швов. Именно их отсутствие в конструкции плиты считается главным достоинством. Этот параметр обеспечивает монолитному фундаменту высокую прочность даже при движении грунта.
• Скорость монтажа. Так как он выполняется единой площадью, то существенно экономится время на устройстве опалубки. А при наличии строительной техники – экскаватора, миксера и виброплиты, работы проводят за пару дней. Самым длительным процессом будет вязание арматуры, которой потребуется значительно больше, чем при других видах фундаментов.
• Произвольная конфигурация. Поэтому он станет отличным вариантом, когда дом имеет нестандартные формы, например, украшен эркерами.

• Гидроизоляция . Благодаря цельности конструкции, вода не проникнет в подвал и не разрушит основание дома. Монолитную плиту рекомендуют заливать на заболоченной местности или при очень высоком уровне грунтовых вод.

К недостаткам относят высокую цену заливки монолитного фундамента. В свою очередь она складывается из ряда параметров:

• требуется большое количество бетона, и заливаться он должен единовременно. А это значит, что придется заказывать за раз несколько миксеров с раствором;
• не обойтись без найма строительной техники или аренды дорогостоящих строительных инструментов;
• еще один момент связан с низкими теплоизоляционными свойствами. Сам по себе фундамент состоит из бетона и металлической проволоки, которые лишь отдают тепло, не удерживая его долго. Исправляют это с помощью плитных теплоизоляционных материалов, укладываемых по всей площади основания;
• невозможность обустроить подвал. Исключением станет только дом в несколько этажей, в этом случае плита станет полом в подвале, а под подвальное помещение выделяется цокольный этаж.

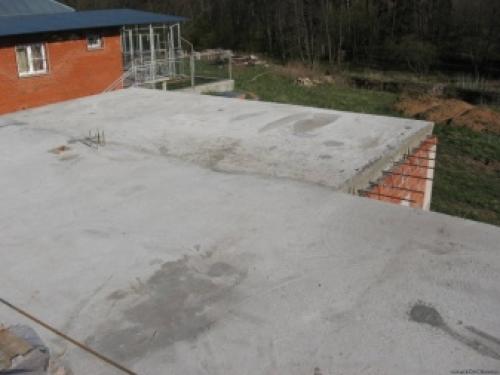

Толщина монолитного перекрытия в частном доме. Какой толщины должна быть монолитная плита перекрытия в многоэтажном доме?

Монолитное перекрытие представляет собой сплошную железобетонную конструкцию, изготавливаемую и армированную на стройплощадке. Они применяются в случае, когда будут возлагаться существенные нагрузки, особенно в многоэтажных строениях. Частное строительство предполагает меньшие затраты на монтаж и задействование строительной спецтехники, так как выполнение некоторых или всех этапов можно проводить самостоятельно.

Факторы, влияющие на толщину конструкции

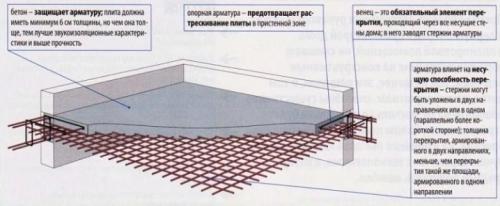

Технология достаточно трудоемкая, поэтому проведение расчетов рекомендуется доверить опытным специалистам. По готовым параметрам начинается сборка опалубок, армирование и заливка бетона. Основным размерным показателем является толщина монолита. В процессе эксплуатации он воспринимает огромное количество постоянных и временных нагрузок, поэтому следует выбирать такие размеры, чтобы он смог их выдержать без деформаций.

Основными усилиями в гражданских или промышленных многоэтажных домах могут выступать вышележащие конструкции, мебель, люди, оборудование или техника. Перекрытия взаимодействует с поперечными и продольными стенами, за счет чего обеспечивается пространственная жесткость и устойчивость всего сооружения. В расчет включаются абсолютно все нагрузки и сочетания в максимальном значении.

Разновидности плитных систем

Существует несколько видов, соединенных между собой в единое монолитное перекрытие:

• Балочная. Данный тип имеет ригели, расположенные поперек дома или крест-накрест.
• Безбалочная. Выступающие ребра отсутствуют, а плиты укладываются непосредственно на несущие стены.

На практике рекомендуется использовать первый вариант с поперечным расположением ригелей. Однако окончательное решение принимается с учетом таких факторов, как: назначение, направление технологических потоков, технология устройства каркаса жесткости, метод размещения нагрузок. При правильном распределении усилий от крупногабаритного оборудования или мебели нагрузки будут распространяться равномерно.

1. Ребристые.

Главные и второстепенные балки, а также перекрытие представляют целую конструкцию. Основные балки опираются на стены и имеют продольное или поперечное направление. Расстояние между ними может составлять 6-8 м, а высота – 1/8-1/15 от этой величины. Второстепенные длиной до 7 м устраиваются с шагом 1,5-3 м. В зависимости от пролета рассчитывается толщина плиты, она должна равняться не менее 60 мм. При наличии серьезных нагрузок может увеличиться до 120 мм.

Перекрытия между этажами в частных домах работают в коротком направлении с опиранием на ригели. Иногда для экономии средств на материалы вместо опорных балок используют технологию заливки по профнастилу. Все балочные конструкции имеют одинаковую высоту, а плиты опираются по всему контуру. Пролет балок в частном строительстве равняется 4-6 м. В промышленных сооружениях в зависимости от назначения наиболее экономичной является балочная система.

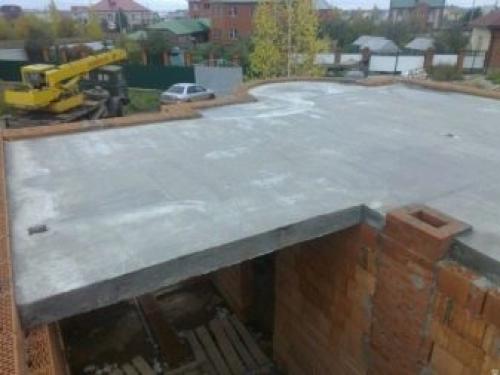

2. Безбалочные.

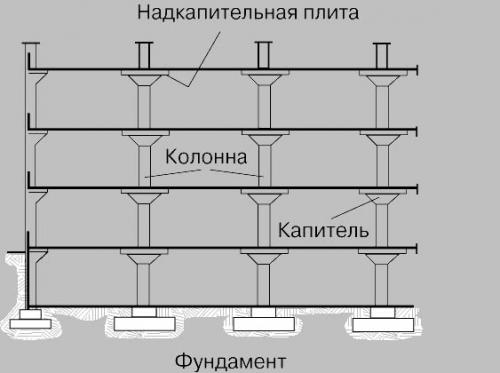

Данный тип характеризуется одной сплошной плитой, опирающейся на колонны или несущие стены здания. Устройство опалубки для ее изготовления осуществляется гораздо проще, а высота перекрытия и пола верхнего этажа увеличивается на 100-400 мм.

Гладкий потолок выглядит более эстетично, а монолитные капители можно изготавливать в различных архитектурных вариациях.

Толщина принимается в соотношении 1/30-1/35 величины наибольшего пролета. Безбалочная система позволяет перекрывать объем с экономической выгодой, так как исключаются затраты на устройство балочных конструкций. Однако это возможно, если пролет составляет не более 6 м, а сетка колонн имеет квадратное расположение в плане. При этом нагрузка на монолит должна распределяться равномерно по всей площади.

Частные застройщики отдают предпочтение именно такому типу, так как скорость возведения дома, а также финансовые затраты существенно снижаются. К тому же увеличивается фактическая площадь помещений без образования мертвых зон.

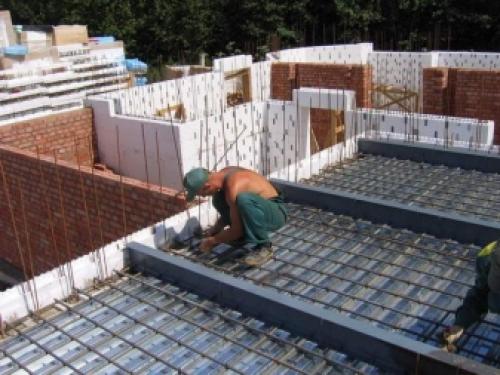

Облегченное монолитное перекрытие. Как правильно сделать монолитное перекрытие: типовое устройство и пример монтажа

Перекрытие – один из самых важных несущих элементов дома. Именно на него и на фундамент приходится вся основная нагрузка дома (люди, мебель, техника), которая передается на другие строительные элементы – балки, стены и ригели.

Крайне важно, чтобы все силы напряжения в здании были грамотно распределены, ведь от этого зависит его долговечность, надежность и безопасность для проживания людей. Так, одна из самых проверенных временем конструкций – монолитное перекрытие в его классическом, облегченном и модифицированном виде. Чтобы понять технологию изготовления всех его трех вариантов, мы подготовили для вас подробные мастер-классы и

В современных домах к перекрытию предъявляются особые требования. Наверняка вас не удивит наличие джакузи на втором этаже, или установка тяжелого оборудования. А потому в идеальном варианте перекрытие должно быть хорошо утеплено, звукоизолированно, надежно и обходиться в разумных пределах стоимости.

От того, насколько это перекрытие выполнено грамотно, будет зависеть напрямую долговечность и надежность всего дома. К сожалению, и до сегодняшнего дня слышно о случаях, когда перекрытие не выдерживает.

Так, например, не так давно рухнул целый второй этаж с индийскими студентами. И нет более досадной ситуации, когда построен новый дом, куда вложено немало средств и сил, а по стенам начинают идти трещины.

Сегодня в России чаще всего обустраивают деревянное перекрытие, железобетонные плиты и монолитную плиту. И монолитное перекрытие считается одним из самых надежных.

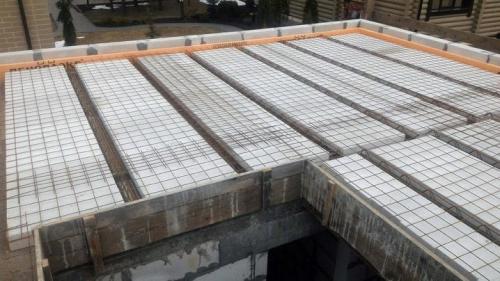

Легкое монолитное перекрытие. Монолитное перекрытие: устройство и виды

Монолитное перекрытие – один из самых популярных вариантов устройства горизонтальных элементов. Его применяют в зданиях и сооружениях, используемых в малоэтажном строительстве, в том случае, если планировка объекта отличается от стандартной. Например, когда нет внутренних несущих стен и перегородок или пролеты превышают размеры стандартных готовых плит, выпускающихся промышленным способом. Выделяют различные способы обустройства монолитных перекрытий – с использованием балок или безбалочные, по профнастилу или съемной опалубке.

Что такое?

Как определить, какой монолит лучше для частного дома? При выборе оптимальной конструкции стоит обращать внимание не только на особенности используемого материала и планировку стен здания. Нужно еще учитывать нагрузки, которые предстоит выдерживать плите. Это позволит точно определить количество и характеристики арматуры, обеспечивающие ей прочность.

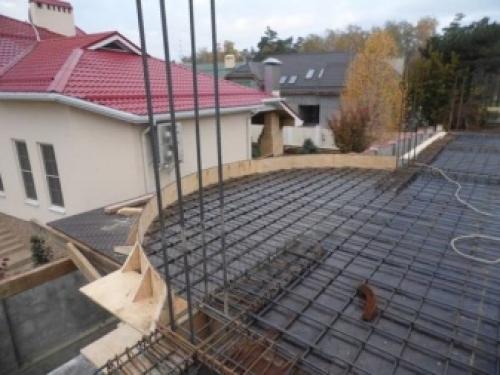

Монолитное перекрытие – это разновидность несущих конструкций, имеющих горизонтальное положение в пространстве, создаваемых путем заливки металлической арматуры бетонным раствором. Его обустройство обеспечивает возможности для формирования цельного основания, способного служить опорой при дальнейшей эксплуатации здания. При самостоятельном бетонировании монолита используется опалубка с армирующими стержнями внутри. Применение цельнолитых перекрытий будет абсолютно обоснованным в следующих случаях.

1. При возведении зданий со сложными параметрами конфигурации или оригинальной архитектурой. Когда невозможно сделать всю конструкцию сборной, приходится дополнять ее монолитными участками. Но гораздо рациональнее в этом случае будет сразу выполнить обустройство единой плиты над всем зданием.
2. При сложностях с доставкой и транспортировкой плит , невозможностью использования тяжелой крановой техники.
3. При наличии нестандартных пролетов , которые невозможно перекрыть серийной железобетонной продукцией. В этом случае также могут применяться монолитные ребра для усиления или балочные опоры для промежуточных стоек.
4. При тяжелых условиях эксплуатации объекта. Чем выше нагрузка на перекрытия, тем вероятнее становится замена стандартных составных плит на монолит. При повышенной влажности, уровне шума нужно использовать только решения, обладающие достаточной устойчивостью к неблагоприятным условиям внешней среды.
5. При возведении монолитных и сборно-монолитных конструкций , в которых применяется хорошо отработанная технология установки опалубки и вязания арматуры.

Как залить перекрытие между этажами. Средняя плита

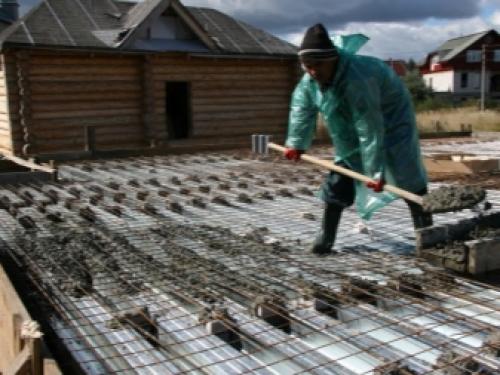

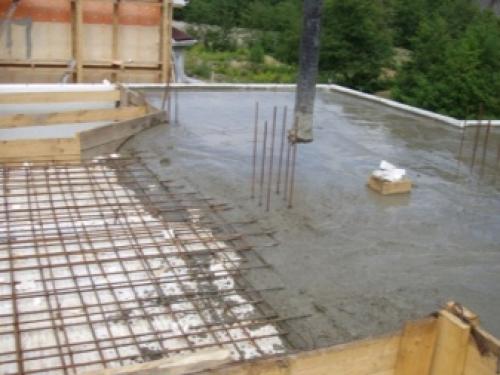

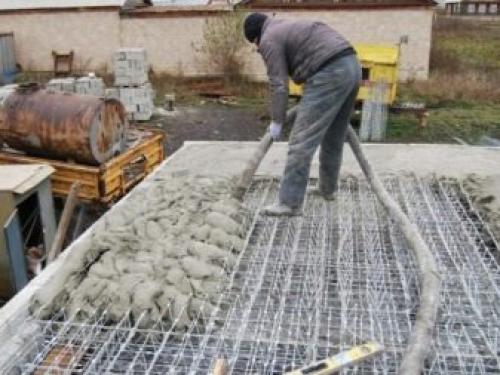

Заливка последующих участков перекрытия аналогично указанному способу. При виброуплотнении следует ориентироваться на прекращение пузырьков, появление цементного молочка, сокрытии жидким раствором крупного щебня. Все эти факторы указывают на нормальное уплотнение, можно перемещать наконечник вибратора в соседнее место.

Участок с лестничным проемом обычно заливается в последнюю очередь, когда по остальной поверхности можно ходить с ведрами, инструментом для разравнивания. Швы обрабатываются после 70% набора прочности (летом на четвертый день). Для выравнивания плоскости, стачивания возможных наплывов используется УШМ с алмазной оснасткой тарельчатого типа. Распалубка возможна через неделю – две в зависимости от погоды. Первые трое суток бетону необходимо леечное увлажнение без напора.

Приведенная пошаговая инструкция гарантирует максимально возможный эксплуатационный ресурс. Качество перекрытий практически идентично заводским плитам. Увеличение толщины обусловлено невозможностью предварительного напряжения армопояса в домашних условиях. Зато, коммуникации проложены в железобетоне на эксплуатационных местах, что резко снижает трудозатраты, бюджет отделочных работ.

Часто загородные дома строят с цокольным этажом, в котором размещают подземный гараж, подвал с кладовыми и другие хозяйственные помещения. При этом, как правило, заглубленную часть здания возводят из бетона. Соответственно, перекрытие между первым и полуподвальным этажами также должно быть бетонным, так как нагрузка на него выпадает значительная, да и дополнительная теплоизоляция основного дома от подвала также не будет лишней. Так что рассказ о том, как сделать бетонное перекрытие между этажами для многих может оказаться полезным.

Создать бетонное перекрытие над подвалом можно двумя путями. Один вариант простой, но затратный. А второй при меньшей себестоимости, отличается большей надежностью.
Первый способ по своей сути мало чем отличается от устройства обыкновенного деревянного пола. Сначала на уровне перекрытия по несущим стенам закрепляют металлические балки , которые будут служить опорами для бетонных плит .

Сами плиты должны быть компактными и иметь небольшой вес. Поскольку применять при работах внутри дома кран или другую подъемную технику не представляется возможным, то все операции придется проделывать вручную.

Так что лучше выбирать изделия из облегченных марок бетона, масса которых не превышает 100 кг. Укладывать плиты нужно стараться плотно, без больших зазоров. На завершающем этапе создают чистовой пол, выравнивая поверхность бетонной стяжкой.

Описанная технология кажется довольно простой, но на практике можно столкнуться с целым рядом неразрешимых проблем. Как правило, сложность возникает из-за стандартных габаритов плит, которые можно найти в продаже.

Чаще всего они не совпадают с размерами будущего перекрытия. Естественно, пилить, резать и т.д. такие изделия невозможно. Так что часть пролетов между балками может остаться не закрытой, причем просветы иногда получаются весьма значительными.

Вот так и выходит, что для того чтобы соорудить бетонные перекрытия своими руками между этажами нужно использовать второй вариант. Он с точки зрения технологии более сложный. Первый этап – настил металлических балок. Поверх них устраивается черновое покрытие из половой доски. В данном случае такой деревянный пол выполняет роль опалубки, по которой будет заливаться раствор цемента.

Таким образом, получившееся перекрытие будет полностью монолитным, что увеличивает его прочность и надежность, а также положительно сказывается на теплоизоляции дома.

Дабы при заливке пола избежать утечек раствора доски нужно укладывать как можно плотнее. С другой стороны, если позволяют средства, можно устроить на деревянной основе подложку из термо- и гидроизоляционных материалов рулонного типа.

Там, где создаваемые бетонные перекрытия сопрягается с обычными – ненесущими стенами, стержни арматуры оставляют прямыми, обрезая их как можно ближе к вертикальной конструкции. При этом на несущие стены арматура должна заходить примерно сантиметров на 5-10, для чего ее концы загибают перпендикулярно полу. Это необходимо для того, чтобы монолитная плита имела дополнительную опору, которая снизит нагрузку на деревянное основание и металлические балки под ним.
