Насос для отопления в частном доме, как выбрать. Определение технических параметров

Насос для отопления в частном доме, как выбрать. Определение технических параметров

Как выбрать насос для отопления частного дома? Для начала следует определиться с его техническими характеристиками. Так, профессионалы для того, чтобы решить, как рассчитать насос для отопления частного дома, используют большое количество формул. Если агрегат подбирается для квартиры или для коттеджа, то вполне подойдут усредненные нормы.

1. Производительность агрегата принимается равной мощности имеющегося в доме котла отопления. Другими словами, если для системы отопления установлен котел на 35 кВт, то в таком случае насос следует подобрать с производительностью, равной не менее 35 л/мин.

2. На следующем этапе выбора агрегата понадобится рассчитать необходимую высоту подъема (требуемый напор). Как в этом случае подбираются циркуляционные насосы для отопления частных домов? В среднем считают, что на каждые 10 м трубопровода необходим напор в 0,6 м. То есть высота подъема определяется делением общей длины системы на 10 и умножением полученного результата на 0,6. Таким образом и подбирается насос для отопления в частном доме. Инструкция к прибору должна содержать в себе значение напора не меньшее, чем получено при расчете.

3. Комфортные условия в доме могут быть созданы за счет изменения скорости перемещения воды по системе отопления. Ведь только в таком случае у хозяев будет возможность отрегулировать температуру в зависимости от существующих погодных условий. При этом выше окажется скорость, тем больше тепла будет переносить жидкость. Исходя из этого лучшие насосы для отопления частного дома – это те, которые способны работать на разных скоростях. Однако стоит помнить о том, что данный параметр не должен быть выше 1,6 м/с. Подобное значение является порогом бесшумной работы всей схемы.

4. Мощность насоса для отопления частного дома подбирают исходя из диаметра труб. Меньшее их сечение означает большее гидравлическое сопротивление. Другими словами, системы, смонтированные из труб малого диаметра, потребуют установки более мощного насоса.

Циркуляционный насос wilo подобрать. Технические параметры

Решая, как подобрать циркуляционный насос для системы отопления, рассматривают его физические и технические характеристики, основные из которых:

• Пропускная способность . Измеряется в метрах кубических в час или литрах в минуту, показывает объем жидкости, который прокачивает электронасос в единицу времени, расход тем больше, чем выше скорость потока. Показатель зависит от диаметра используемого трубопровода и может достигать значений до 15 м.куб./час.
• Напор. Величина измеряется в метрах водяного столба и указывает высоту, на которую электронасос может вытолкнуть жидкость по вертикально установленному трубопроводу. Максимальный напор циркуляционного электронасоса у разновидностей с мокрым ротором – около 17 метров, хотя могут встречаться агрегаты с более высокими напорными характеристиками, но они неэффективны в эксплуатации (имеют большие габаритные размеры и слишком высокую стоимость).
• Температурный диапазон . Понятно, что в отопительной системе насосное оборудование должно выдерживать максимальную температуру нагрева теплоносителя с запасом, обычно используемые модификации рассчитаны на максимальную температуру до 110º С, некоторые виды могут работать с жидкостями температурой до +130º С.
• Уровень шума . В основном для использования в индивидуальных домах выбирают приборы с малым уровнем шума, такими особенностями обладает насосное оборудование с мокрым ротором, шумовые характеристики которого не превышают 35 – 40 Дб.
• Соединение. В жилых индивидуальных домах используется отопительная магистраль малого сечения до 1,5 дюйма – в этом случае все насосное оборудование устанавливается в магистраль посредством резьбовых соединений (рассчитаны на трубопроводы диаметром до 2-х дюймов). Выходные фитинги большинства бытовых электронасосов оснащены наружной резьбой и легко встраиваются в линию при помощи соединительных муфт – американок.

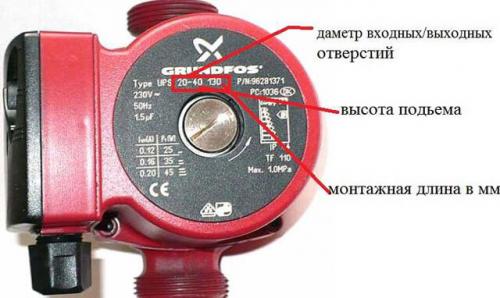

• Размерные параметры . Монтажная длина является основным показателем прибора при встраивании в трубопровод (для циркулярных видов стандартные размеры 130 и 180 мм.), также учитывается диаметр входного и выходного патрубков (стандарт 1 и 1,25 дюйма).
• Класс защиты . По международной классификации стандартный класс защиты насосного оборудования отопительных систем IP44 – это означает, что агрегат защищен от попадания внутрь корпуса твердых механических частиц диаметром более 1-го миллиметра (первая цифра в маркировке), а его электрическая часть полностью закрыта от попадания капель и брызг, летящих под любым углом.

Простой способ расчета циркуляционного насоса на отопление. Назначение насоса на отопление

Раньше насосы циркуляционного типа использовались только в системах централизованного отопления, а для частного домостроения являлось нормой естественное движение теплоносителя, вызванное разницей температур.

Сейчас принудительная циркуляция применяется повсеместно благодаря появлению компактных и недорогих моделей, рассчитанных на обслуживание отопительных сетей небольших домиков и коттеджей.

С появлением циркуляционных насосов расширилось количество схемных решений.

Появилась возможность прокладывать протяженные магистрали различной сложности, при этом зависимость от уклона практически исчезла

Благодаря увеличению скорости движения теплоносителя в трубопроводе тепловая энергия быстрее поступает к радиаторам отопления, соответственно, быстрее происходит прогрев помещений. Нагрузка на котел уменьшилась, потому что нагрев воды стал производиться также быстрее.

Исчезла необходимость в установке громоздких и неудобных трубопроводов большого диаметра, контуры стало легче маскировать под напольным покрытием или заглублять в стены.

Появилась возможность на любом этаже частного дома монтировать систему «теплый пол», которая эффективно действует только при определенном давлении в сети

Главным недостатком насосов для систем отопления считается их зависимость от электричества. Если питание подается с перебоями или существует риск полного отключения электроэнергии на какой-то период, необходима установка резервного электрогенератора или хотя бы бесперебойника.

Остальные минусы касаются конструкций и функционала приборов разных видов. Например, моноблочные агрегаты и устройства с сухим ротором более шумные и требуют постоянного обслуживания, а насос с мокрым ротором требователен к качеству теплоносителя и имеет ограничение по напору.

Как подобрать циркуляционный насос по площади. Подбираем технические характеристики

Начнем с подбора технических характеристик. Для профессионального расчета есть куча формул, но для подбора насоса для системы отопления частного дома или квартиры можно обойтись усредненными нормами:

• Производительность насоса принимают равной мощности установленного котла отопления. То есть, если котел стоит на 35 кВт, то насос подбирают с производительностью 35 л/мин.
• Далее надо рассчитать требуемый напор (высоту подъема). В среднем считается, что для 10 метров трубопровода должен быть напор насоса 0,6 м. Чтобы определить, какой напор циркуляционного насоса нужен для системы, надо ее общую длину поделить на 10 и умножить на 0,6 м/с.  Например, если общая длинна системы отопления, например, 80 м, требуемый напор будет: 0,6 м * 8 = 4,8 м. То есть в технических характеристиках напор не должен быть меньше.



  Подобрать циркуляционный насос для системы отопления можно самостоятельно

• Лучше, если скорость движения теплоносителя в системе может изменяться. Это даст возможность подстраивать теплоотдачу в зависимости от температуры на улице: чем выше скорость, тем больше тепла переносится. Потому лучше выбирать модели, которые могут работать на нескольких скоростях. Но в любом случае, скорость движения теплоносителя не должна превышать 1,6 м/с. Это — порог бесшумной работы системы отопления, если разогнать теплоноситель быстрее, появится шум.
• Электрическая мощность циркуляционного насос подбирается в зависимости от диаметра труб. Чем меньше сечение трубы, тем большее гидравлическое сопротивление она имеет. То есть, для систем, разведенных трубами малого диаметра требуются более мощные насосы.

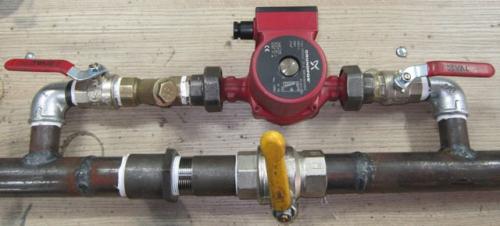

Установка насоса на отопление в частном доме. Оптимальное место установки циркуляционного насоса

Хотя интернет изобилует массой информации на эту тему, однако простому пользователю не всегда удается определиться с оптимальной схемой подключения циркуляционного насоса в систему отопления. Причина заключается в противоречивости подаваемой информации, из-за чего на тематических форумах постоянно возникают жаркие дискуссии.

Приверженцы установки аппарата исключительно на обратном трубопроводе приводят в защиту своей позиции такие доводы:

• Более высокая температура теплоносителя на подаче по сравнению с обраткой провоцирует существенное сокращение срока службы насоса.
• Горячая вода внутри подающей магистрали менее плотна, из-за чего возникают дополнительные затруднения в ее перекачке.
• В обратном трубопроводе теплоноситель имеет высокое статическое давление, что облегчает работу насоса.

Нередко такая убежденность складывается также от случайного лицезрения того, где установлен циркуляционный насос на отопление в традиционных котельных: там насосы, действительно, иногда врезают в обратку. При этом в других котельных установка центробежных насосов может осуществляться на подающих трубах.

Аргументы против каждого из приведенных доводов в пользу установки на обратной трубе следующие:

1. Стойкость бытовых циркуляционных насосов к температуре теплоносителя обычно достигает +110 градусов, тогда как внутри автономных систем отопления вода редко нагревается выше +70 градусов. Что касается котлов, то они на выходе выдают температуру теплоносителя примерно +90 градусов.
2. Вода при температуре +50 градусов имеет плотность 988 кг/м³, а при +70 градусов – 977.8 кг/м³. Для приборов, создающих давление 4-6 м водного столба, и способных перекачать примерно тонну теплоносителя за 1 час, такая мизерная разница в плотности в 10 кг/м³ (вместимость канистры на 10 л) не играет существенной роли.
3. Фактическая разница статического давления теплоносителя внутри подачи и обратки также минимальна.

В качестве вывода можно сказать, что схема подключения циркуляционного насоса может предполагать его установку как на обратной, так и подающей трубе отопительного контура. Тот или иной вариант, где устанавливать циркуляционный насос в системе отопления, не оказывает значимого влияния на его уровень работоспособности и эффективности. Исключением является использование недорогих твердотопливных котлов прямого горения, в которых отсутствует автоматика. Так как горящее топливо в таких нагревателях быстро потушить нет возможности, это нередко провоцирует закипание теплоносителя. Если подключение насоса отопления было проведено на подающей трубе, это позволяет образовавшемуся пару вместе с горячей водой попасть внутрь корпуса с крыльчаткой.

Далее события разворачиваются следующим образом:

• Аппарат резко снижает свою производительность, так как его рабочее колесо не в состоянии перемещать газы. Это провоцирует снижения скорости циркуляции теплоносителя.
• Наблюдается уменьшение поступающей в котловой бак охлаждающей воды. Как результат, прибор перегревается еще больше, а образование пара возрастает.
• После того, как объем пара достигнет критических значений, он попадает внутрь крыльчатки. После этого наступает полная остановка циркуляции теплоносителя: возникает аварийная ситуация. Давление в системе возрастает, из-за чего сработавший предохранительный клапан выбрасывает клубы пара внутрь котельной.
• Если не затушить дрова, то на каком-то этапе клапан не справится с возрастающим давлением. В результате этого возникает реальная опасность взрыва котла.

Дешевые теплогенераторы из тонкого металла обычно оснащаются предохранительными клапанами с порогом срабатывания в 2 Бар. Более качественные котлы способны выдерживать скачки давления до 3 Бар. Исходя из опыта, можно сказать, что между началом перегрева и до времени, когда сработает клапан, обычно проходит примерно 5 минут.

Если схема установки циркуляционного насоса в систему отопления предполагает его монтаж на обратную трубу, то это уберегает прибор от прямого воздействия водяного пара. Как результат, увеличивается период времени до аварии (почти на 15 минут). То есть это не предотвращает взрыв, а лишь дает дополнительное время на принятие дежурных мер по устранению возникшей перегрузки системы. Поэтому при поиске места, где ставить насос на отопление, в случаях с простейшими дровяными котлами лучше выбирать для этого обратный трубопровод. Современные автоматизированные обогреватели на пеллетах могут монтироваться на любом удобном участке.
