Доброго времени суток! Не будем долго говорить и сразу перейдем к делу. В данном материале вам представлено руководство, при помощи которого делается ленточная пилорама своими руками. Итак, приступим к описанию.

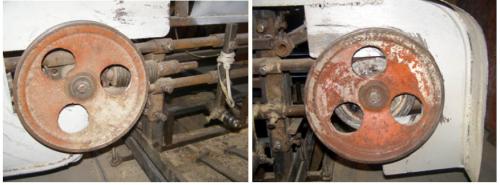

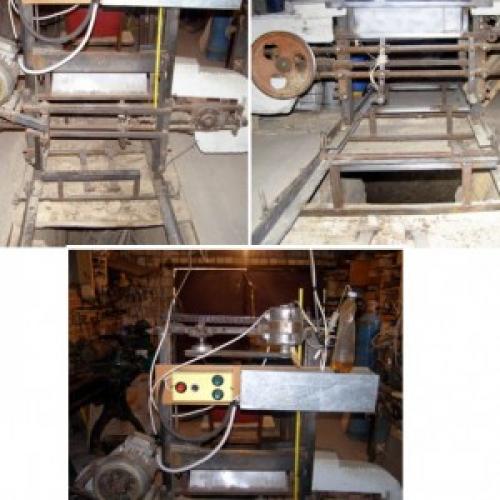

Шкивами, которые используются в данном устройстве, раньше обладал комбайн похожий на «Неву», они обладают диаметром 300-320 мм. Шкивы немного стачиваются, это делается для того, чтобы добиться небольшого выступания ремня. В дальнейшем, ремни могут быть сняты совсем, это позволит устройству работать более тихо и продуктивно.

Токарные работы тут задействованы по минимуму. Это стало возможно, благодаря тому, что как направляющие используются полдюймовая труба и труба, которая надевается на нее сверху с зазором 1- 2 мм.

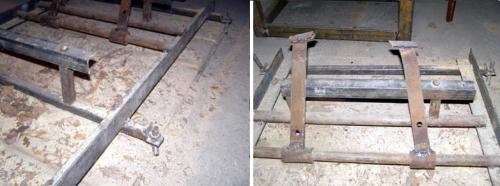

Для начала ,рассмотрим «рельсы»

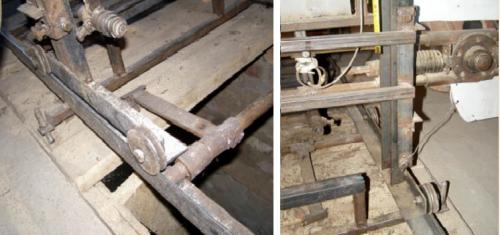

В качества рельсы, пользуемся уголком 5 см, который устанавливается так, чтобы сторона была сверху, чаще всего, устанавливают, чтобы ребро угла было вверху. Это дает возможность колесу не стереться.

В качестве «Шпал» пользуемся профильной трубой 2,5 на 2,5 см. Тоже приваривается как шпалы, меж профильных трубок, и труба на полдюйма, которая оснащена крепежами когтями. Передвижение и наклон крепежей осуществляется в свободном режиме, дерево зажимается при помощи ударов молотком по зажиму, который, благодаря этому заклинивается.

Реализовано и выступание профильных трубок за пределы рельс. Эти выступы оснащаются регулировочными болтами (М14 на 100 мм).

Профильные трубки обладают «мостиками», поверх которых укладывают палено. Расстояние от одного мостика до другого — 500 мм (под короткие заготовки).

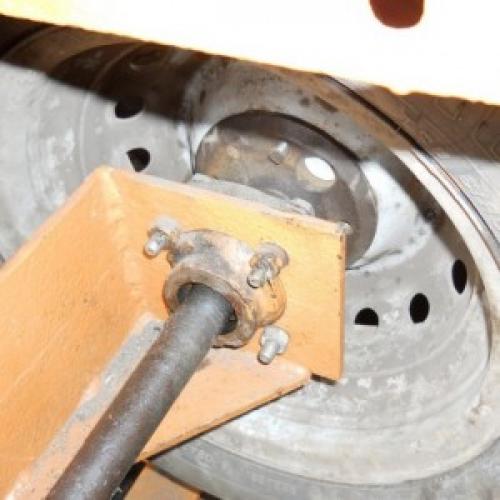

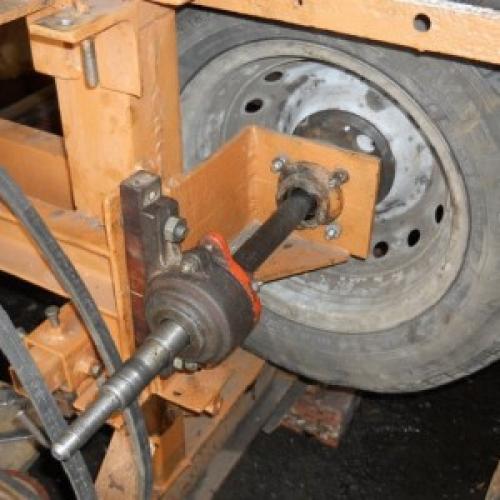

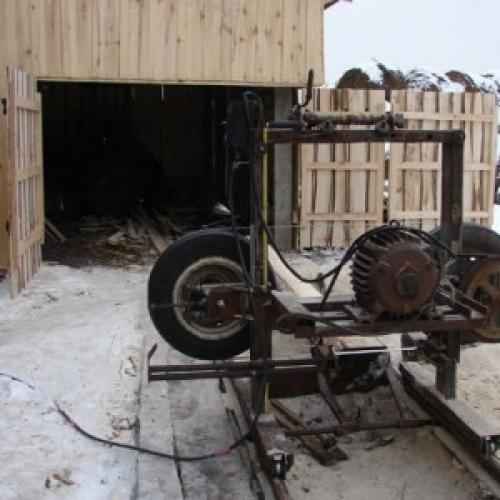

Шкива своими корпусами (ступицы от автомобиля «Москвич») привариваются на трубки, и вся конструкция в целом передвигается вдоль горизонтальных трубок-направляющих (полдюймовых трубок) и фиксируется при помощи болтов.

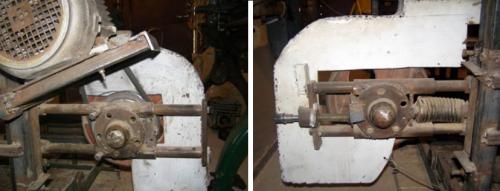

• Натяжка правого (ведомого) шкива производиться автоматом при помощи пружины (взятой в амортизаторе «КаСики»).
• Положение левого (ведущей) — фиксированное, но есть возможность передвижения, когда меняется размер в ленточной пиле.

Ленточная пилорама своими руками не может быть сделана без роликов. Разрабатывая ролики, стоит помнить, что они должны быть закаленные. Вся пилорама может быть произведена в гараже, проблемы могут быть только с токарными работами.

Исходя из соображений простоты, осуществляем выполнение «роликового узла», используя для этого набор подшипников, пара одинаковых и сзади немного больше.

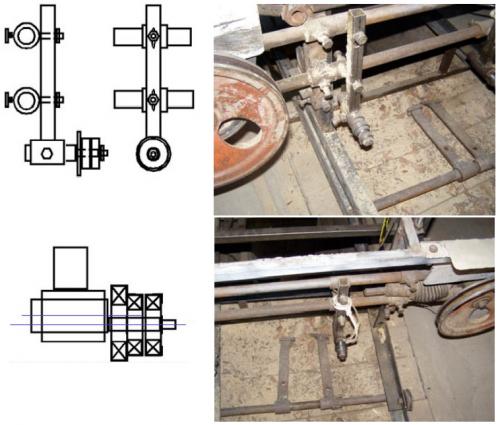

Установка «Роликов» выполняется на выточенный вал, чтобы имелась возможность для установки шайб между подшипниками (если меняется ширина пилы). Установка вала осуществляется в той же пара труб, что описывалась ранее, вал и полдюймовка свариваются так, чтобы оси были смещены (показано синим).

Вся конструкция прикрепляется поверх направляющих трубок таким образом, чтобы можно было осуществить регулировку узла по вертикали и перемещение из стороны в сторону с возможностью фиксации (чтобы регулировать проем в соответствии с диаметром полена). К ролику, который установлен там, где ведомый шкив, крепим капельницу для СОЖ. Для изготовления рамы используется швеллер (100) высота которого составляется 150 см. Ужесточение рамы производиться при помощи косынок. Рама может слегка «играть», это не страшно. Люфт присутствует даже в пилорамах заводского производства.

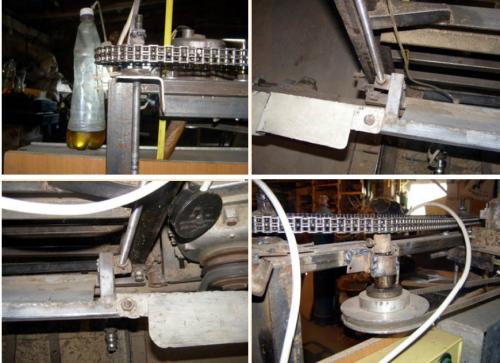

Перемещение «Режущего блока» осуществляется поверх швеллеров с помощью винтов-шпилек. Чтобы установка «режущего блока» была жесткой, пользуемся болтами с контргайками. Детали механизма подъема на изображениях.

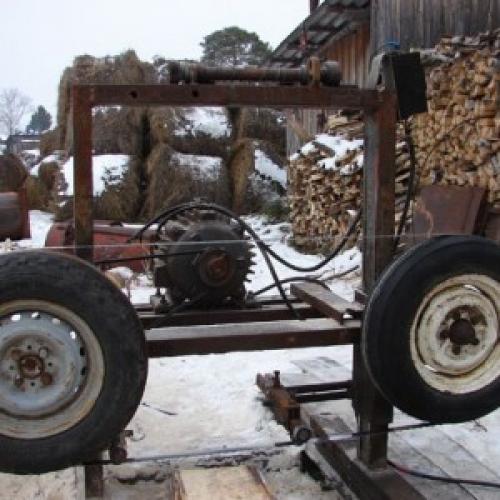

Немного про установку шкивов

В теории, их расположение должно быть параллельным. Однако, здесь они устанавливаются под углом (2-4градуса). Это делается для того, чтобы лента «оттягивалась» к роликам, в противном случае, может слетать.

https://www.youtube.com/watch?v=T96rO6aXFfI

Данная ленточная пилорама своими руками должна использоваться с учетом того, что будет происходить сушка, и соответственно деформация. ПО этой причине, резать стоит с запасом.

Ленточная пилорама 220 вольт. Пилорама ленточная 80 (ЛП80)

Пилорама ленточная 80 относится к классу С гибридная. Спецификацией определено назначение установки — распиливание любых древесных пород на доску обрезную, необрезную, брус, любые бруски. Поскольку аппарат гибридный, питание допускается как от сети 220 вольт, так и от встроенного бензинового двигателя. Это позволяет использовать станок как стационарно в крытом помещении, так и прямо на месте спила деревьев в лесу.
Допускается обработка бревен до 85 см в ширину, аппарат выполняет выполнять тангенциальные и радиальные распиловки. При обработке с пробуксовкой ширина бревна может доходить до 90 сантиметров.
Цена пилорамы ленточной 80 обычно составляет порядка 150 тысяч рублей в максимальной комплектации.
Технические характеристики ленточной пилорамы ЛП80:
Работа от сети 220 В или бензинового двигателя (11 л.с. или 13 л.с. на выбор)
Электронная линейка — гидравлический натяжитель
Каретка совмещений опускается от электродвигателя или вручную
Толщина пропила -2 мм.
Производительность — до 11 кубических метров
Максимально допустимая длина пропила — 7 метров.
Бревно может подаваться как вручную, так и электрической кареткой.
Подвижный ролик оснащен электроприводом, что дает возможность контролировать его положение прямо в момент работы, не останавливая пилораму.
Поставляемая в комплекте ленточная пила изготовлена хорошо зарекомендовавшей себя компанией Hakansson, имеет ширину 32-40 мм. Натяжение ленты пилы — гидравлическое.
Технологически возможно установить любое желаемое количество пил. Можно вмонтировать в аппарат и устройство — автомат АЗУ-03, предназначенного для заточки ленточных пил. Также из дополнительного оборудования присутствуют , сварочный аппарат для пил и прибор для контроля натяжения ленточных пил. Транспортировка пил ленточных ЛП 80 может производиться как в кузове обычной ГАЗели, так и контейнером пятитонником.

Чертежи ленточной пилорамы тайга. Стоимость и эффективность промышленных вариантов исполнения

Почему возникает большое желание проводить создание самодельного варианта исполнения станка? Примером можно назвать ленточную пилораму «Тайга», стоимость которой в зависимости от эксплуатационных качеств может варьировать в районе 112-165 тысяч рублей. Даже самый простой вариант исполнения, не обладающий большой производительностью, будет стоить не менее 90 тысяч рублей. Самодельная ленточная пилорама обойдется в разы дешевле. Сделанный своими руками станок подходит для использования от случая к случаю.

Сложности при самостоятельном изготовлении станка

Устройство ленточной пилорамы достаточно сложное. От качества проводимой сборки зависит производительность ленточной пилорамы, срок службы без возникновения поломок и многое другое. Свой станок следует начинать делать после рассмотрения нижеприведенных моментов:

1. Монтажные работы проводятся при использовании сварки. Поэтому без сварочного аппарата провести работы по созданию рамы и других элементов практически не возможно. Для изменения формы и размеров элементов конструкции понадобится электроинструмент и фрезеровальный станок. Конечно, создание некоторых элементов можно доверить профессионалам, однако это существенно увеличит стоимость работы.
2. Во время работы на ленточную пилораму оказывается большая нагрузка. Поэтому конструкция должна быть устойчивой и прочной. Для этого проводится крепление конструкции к основанию, а рама и другие элементы производят с учетом возможного веса обрабатываемых бревен около 300 килограмм.
3. Если создается самодельная бензиновая ленточная пилорама, то следует учитывать необходимость проведения работы по заточке пилы и разводки рабочей части.
4. Существует довольно много различных конструкций, которые позволяют указывать толщину получаемой продукции.
5. Необходимо продумать безопасность использования оборудования. Установленная пила и лента могут нанести существенный вред здоровью человека.

Пилорама своими руками из подручных средств. Пилорама своими руками: так просто, что сможет каждый

Это самая простая пилорама, которую можно собрать самому — читайте дальше о том, как это сделать

Не знаете, чем распилить лес на доски? Я расскажу, как собирается шинная пилорама своими руками из подручных материалов. Инструкция сборки и чертежи в этой статье простые и понятные. Но перед тем как приступать к сборке шинной пилорамы узнайте, чем вообще принято продольно резать бревна.

Все, что нужно знать о пилораме

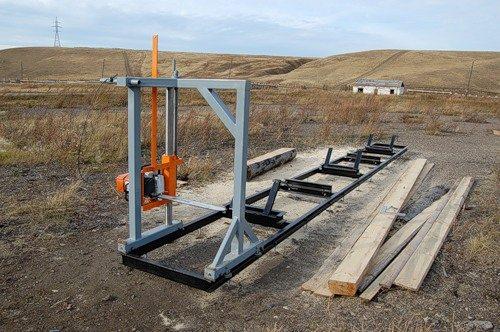

При резке этих досок была использована самодельная пилорама — альтернативных инструментов для такой аккуратной и быстрой резки нет

Пилорама — это механическое устройство, предназначенное для разделки брёвен на брус или доски. Оборудование, с одной стороны, обеспечивает частичную автоматизацию распиловки, а с другой стороны, обеспечивает точность реза. То есть, можно задать параметры толщины доски, и они будут выдержаны по всей длине разрезаемого бревна.

Иллюстрация	Модификация по типу режущего инструмента

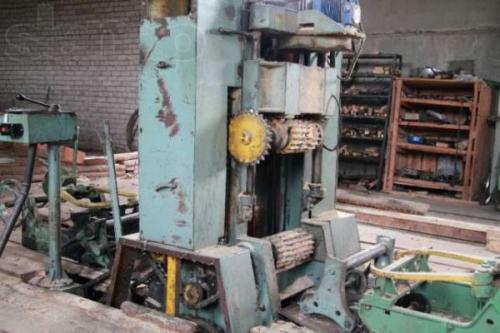

	Маховые пилорамы . Здесь в качестве режущего инструмента применяется несколько полотен, установленных на определённом расстоянии друг от друга. Полотна совершают поступательные движения вверх-вниз. В движение полотна приводятся сложной системой на основе маховика с эксцентриком. Каждый оборот маховика вокруг своей оси — это один проход полотна.

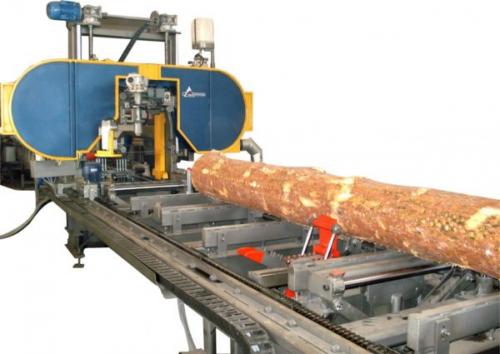

	Ленточные пилорамы . Здесь в качестве режущего инструмента применяется гибкая металлическая лента с зубцами. Лента сварена на торцах в кольцо и надета на два шкива с приводом от двигателя. Бревно подается на вращающуюся ленту и, за счет изменения высоты подачи бревна, регулируется толщина нарезанной доски. Применение стальной ленты позволяет добиться минимальной толщины реза.

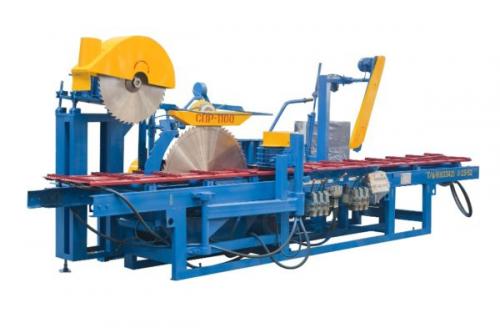

	Дисковая пилорама . В качестве режущего инструмента здесь используется вертикально или горизонтально установленный зубчатый диск. В технически сложных агрегатах используется одновременно несколько дисков. В результате, прямоугольный брус можно сделать из бревна не за четыре, а за два прохода.
	Шинные пилорамы . Это наиболее распространённое оборудование, так как оно, чаще всего, делается своими руками. В качестве режущего инструмента применяется цепная шина, а именно, бензопила или электрическая пила. Применение такого оборудования обеспечивает самый неаккуратный рез и наибольшее количество отходов. Тем не менее, это оборудование выбирают из-за дешевизны.
