При возведении строений производственного и жилищного строительства в качестве несущих и разделяющих этажи элементов используют плиты перекрытия из железобетона.

Основным параметром их выбора является ширина и длина конструкции.

В статье рассмотрим какие стандартные размеры плит перекрытий бывают, от чего зависят параметры, почему важно правильно определить и сколько составляет средняя цена на рынке.

Понятие

Пустотелое перекрытие представляет собой железобетонную плиту со стандартной толщиной 22 см, диаметр пустот – 15,9 см. Пустоты – это продольные цилиндрические, круглые (трубчатые) полости, которые проходят поперек изделия внутри.

Главная функция пустот – снизить вес конструкции, благодаря чему удается :

• монтировать жб плиты без обустройства бетонной стяжки;
• облегчить процедуру транспортировки и установки изделий;
• уменьшить расход арматуры, бетона;
• снизить нагрузку на фундамент и несущие стены.

Из других преимуществ использования круглопустотных перекрытия следует отметить:

• высокие показатели тепло и звукоизоляции в помещении;
• возможность осуществлять строительство в сейсмоопасных областях;
• уменьшение времени и затрат на отделку, так как полости позволяют проводить необходимые инженерные коммуникации.

Размеры пустотных конструкций подчиняются ЕМС – единой модульной системе, используемой в строительной отрасли. Благодаря данной системе удается добиться определенных задач:

1. Унификация. Единообразие элементов достигается за счет ограничения возможных типоразмеров деталей.
2. Типизация. Из числа унифицированных изделий выбираются наиболее экономичные. Итог типизации – разработка единого сортамента, основой которого стал модуль М, равный 10 см. Может использоваться укрупненный модуль – 2М, 6М, 12М, 30М и так далее.
3. Стандартизация. Типизированные детали становятся образцами, по которым изготавливаются элементы для реализации.

Основная цель ЕМС – удешевление и упрощение процесса строительства.

Стандартные параметры многопустотных панелей

Маркировка пустотной панели перекрытия регламентируется

Стандартные размеры жб конструкций с полостями представлены в таблице ниже.

Типовые серии плит перекрытия. Типовые серии — железобетонные конструкции

При проектировании железобетонных конструкций могут быть полезными следующие типовые серии:

Типовые серии по железобетонным каркасам

1	Серия 1.090.1-1/88	Сборные железобетонные конструкции межвидового применения для крупнопанельных общественных зданий и вспомогательных зданий промышленных предприятий с высотой этажа 3,3 м.
2	Серия 1.090.1-7с	Сборные железобетонные конструкции межвидового применения для крупнопанельных общественных, административных и бытовых зданий с высотой этажа 3,3 м для строительства в районах сейсмичностью 7, 8 и 9 баллов.
3	Серия 1.100.1-3	Элементы и узлы 1-2 – этажных монолитных жилых зданий для сельского строительства в районах несейсмических и сейсмичностью 7, 8 и 9 баллов.
4	Серия 1.100.1-4	Элементы и узлы монолитных и сборно-монолитные жилые здания для строительства во II и III климатических районах при обычных инженерно-геологических условиях.
5	Серия 1.266.1-3	Складчатые армоцементные и железобетонные конструкции покрытий пролетами до 18 м для общественных зданий.
6	Серия 1.420-8/81	Конструкции двухэтажных производственных бескрановых зданий с сетками колонн первого этажа 6х6, 9х6, 12х6 м, второго этажа 18х6, 18х12, 24х6, 24х12 м, нагрузкой на перекрытие до 5 тс/м2 и железобетонными двухэтажными колоннами.
7	Серия 1.420.1-32	Конструкции двухэтажных производственных бескрановых зданий с сетками колонн первого этажа 6х6, 9х6 м второго этажа 18х6, 24х6 м, нагрузкой на перекрытие до 5,0 тс/м2 и железобетонными колоннами.
8	Серия 2.400-7	Монтажные узлы сопряжений сборных железобетонных конструкций одноэтажных производственных зданий.
9	Серия 2.400-12.93	Монтажные узлы сопряжений сборных железобетонных конструкций одноэтажных производственных зданий.
10	Серия ПК-01-17	Железобетонные сборные предварительно напряженные подстропильные конструкции.

Ширина плит перекрытия. Какие бывают типовые размеры бетонных и ЖБ плит перекрытия?

Перекрытие – это несущий и ограждающий конструктивный элемент малоэтажного или многоэтажного здания.

Основное значение данной детали – разделение общего эксплуатируемого объёма сооружения на уровни, в соответствии с проектом, объединение несущих вертикальных элементов в единую жёсткую конструктивную схему, а также формирование основы под пол и потолок.

Если речь идёт об индивидуальном проекте монолитного частного дома, габариты плит перекрытий не регламентируются, а в типовых панельных домах все размеры привязываются к модульным значениям.

Понятие габаритов

Все плиты перекрытий, которые поставляются на объект строительства в готовом виде, изготавливаются в цехах производственных предприятий, специализирующихся на выпуске элементов для КПД.

Ещё в советское время на территории нашей страны действовал принцип стандартизации, унификации и типизации, в результате чего проектировщики создавали типовые повторно применяемые проекты домов, которые назывались сериями .

Данная тенденция развивается и сегодня, а разработчики создают новые или адаптируют старые серии под современные нормативы.

Большинство домов, возводимых по типовым проектам, выполняются в полносборном варианте. Все горизонтальные и вертикальные конструкции изготавливаются в заводских условиях, а на стройке производится их монтаж.

На плиты перекрытий накладываются ограничения, и заводы выпускают продукцию в соответствии с ГОСТ, в которых прописываются длина, ширина и толщина этих элементов, в зависимости от их типа, сферы применения и конструктивных особенностей.

Стандартные максимальные и минимальные типоразмеры

В зависимости от объёмно-планировочных и конструктивных решений здания, а также ограничений производственных линий, существуют следующие размерные цепочки плит перекрытий:

1. Многопустотные плиты с толщиной 220 мм – имеют маркировку ПК. Являются наиболее популярными конструктивными элементами перекрытий, благодаря простоте монтажа, повышенной прочности при эксплуатации и относительно небольшой массе. Размерный ряд этих плит регламентируется:
   • 1ПК, 2ПК, 3ПК – длина таких изделий составляет от 2,4 до 7,5 м (т.е. сюда же входят размеры 5400 мм) с модульным шагом 0,3 м. Наиболее востребованными считаются плиты длиной 6 метров, так как они привязываются к типовым сериям панельных многоквартирных домов. Индексы 1, 2 или 3 в маркировке означают разные диаметры круглых пустот – 159, 140 или 127 мм. Ширина изделий может составлять 1000, 1200, 1500 или 1800 мм.
   • 1ПКТ – особая серия «пустоток», опираемых по 3 сторонам, имеющих длину 9 метров и ширину 1000, 1200, 1500 мм.
   • 1ПКТ, 2ПКТ, 3ПКТ – длина составляет от 3,6 до 7,5 м с тем же шагом 0,3 м. Ширина варьируется от 2,4 до 3,6 м с тем же модульным интервалом. Опирание происходит также по 3 сторонам, о чём свидетельствует обозначение «Т».
   • 1ПКК, 2ПКК, 3ПКК – опираются по 4 сторонам, перекрывая сразу всю комнату. Длина таких изделий составляет 2,4 – 3,6 м с шагом 0,3 м, а ширина имеет большие габариты – 4,8 – 7,2 м с тем же интервалом. Связано это с особой расчётной схемой – подобные перекрытия работают по короткой стороне, т. е. вдоль расположения пустот.
2. Многопустотные плиты с толщиной 260 мм, предназначенные для восприятия повышенных нагрузок и применяемые как в жилых, так и в общественных зданиях:
   • 4ПК – длина от 2,4 до 9 м, шаг 0,3 м. Ширина – 1000, 1200 и 1500 мм. Диаметр пустот 159 мм.
   • 5ПК – усиленные плиты с большими пустотами – 180 мм. Имеют три типоразмера по длине – 6, 9 и 12 м. Ширина та же, что и у 4ПК.
   • ПГ – особая серия с грушевидными вытянутыми пустотами. Как и 5ПК, выпускаются с длинами 6, 9 и 12 метров, и с идентичной шириной.
   • Многопустотные детали перекрытий с толщиной 300 мм – предназначены для наиболее ответственных большепролётных конструкций. Имеют маркировку 6ПК, длину 12 м, ширину 1000, 1200 или 1500 мм и диаметр пустот 203 мм.
   • Облегчённые многопустотные плиты с толщиной 160 мм и диаметром пустот 114 мм. По длине варьируются от 3,6 до 6,3 м с шагом 0,3 м. Ширина – 1000, 1200, 1500 и 1800 мм.

Размеры плиты перекрытия. Плиты перекрытия: виды, особенности, маркировка по ГОСТу, цены

encoding="UTF-8"

Очень часто при строительстве собственного дома возникает вопрос – как подобрать качественные плиты перекрытия. Важно знать правильные размеры, учитывать маркировку по ГОСТу, а также другую информацию, которая, в свою очередь, поможет правильно рассчитать нагрузку всего строения на фундамент .

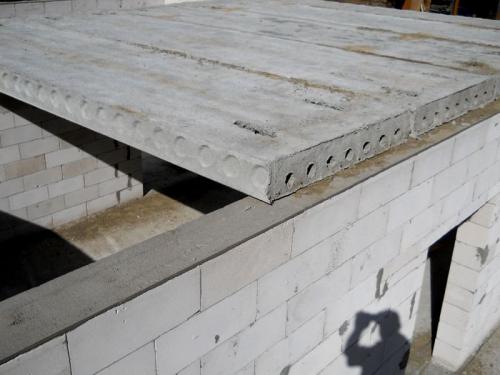

Плиты перекрытия являются важнейшим элементом качественного каркаса дома

Области применения

Существует несколько видов плит перекрытия, которые могут использоваться при возведении строений. Деление происходит исходя из функций, которые эти плиты будут выполнять.

Итак, существует три основные вида плит:

• междуэтажные;
• чердачные;
• подвальные.

По сути, все перекрытия обеспечивают необходимый жёсткий каркас дому.

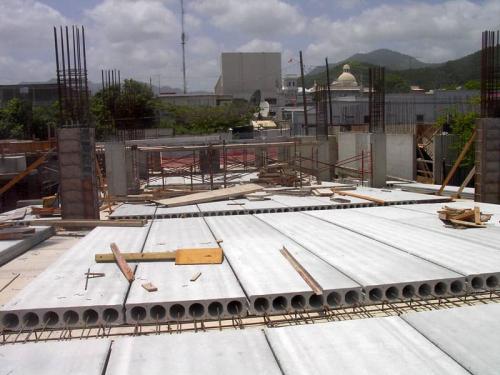

Главная задача плит и перекрытий – правильно распределить нагрузку на несущие конструкции здания

Достоинства и недостатки

Плиты перекрытий используются достаточно давно в строительстве, потому что обладают рядом неоспоримых преимуществ:

• существенно ускоряют сроки строительства;
• не требуют дополнительного усиления;
• отличаются демократичной стоимостью;
• обладают отличной  звукоизоляцией ;
• надёжны и долговечны;
• обладают большим выбором размеров и типов прочности.

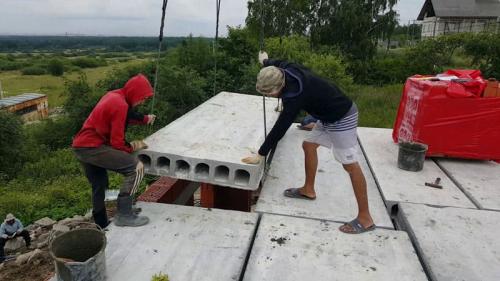

Монтаж одного этажа перекрытий из плит выполняется в течение нескольких часов

К недостаткам следует отнести:

• для монтажа необходимо использовать спецтехнику;
• для того, чтобы доставить плиты необходимо также использовать специальный погрузчик;
• большой вес, что, в свою очередь, требует закладки массивного фундамента.



При монтаже блоков важно использовать специальные стяжки для распределения нагрузки

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

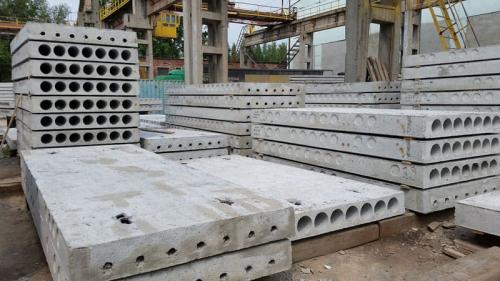

Устройство и маркировка пустотных (многопустотных) плит перекрытия

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.
