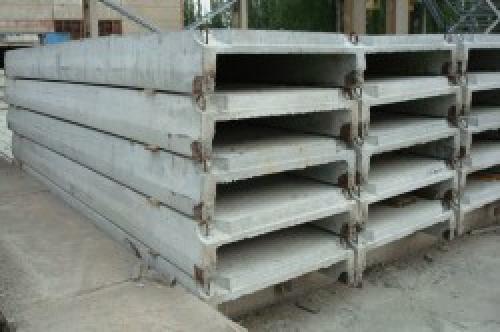

Нагрузка на пустотную плиту перекрытия 6 метров. Маркировка

Нагрузка на пустотную плиту перекрытия 6 метров. Маркировка

Все железобетонные изделия, которые произведены в заводских условиях, получают собственную маркировку перед поступлением в продажу. В ней зашифрованы основные свойства , включая нагрузку:

1. Маркировка начинается с аббревиатуры ПК. Эти буквы обозначают тип изделия – плита пустотная.
2. Первое число указывает на длину в дециметрах.
3. Второе число равно ее ширине в дециметрах.
4. Третье число указывает, сколько килограмм способен выдержать 1 дм2 изделия (включая собственный вес).

Разберем на примере: допустим, у нас есть изделие с маркировкой «ПК-12-10-8». Что нам говорит этот шифр:

• Перед нами плита перекрытия;
• Ее длина примерно 12 дм (1,18м);
• А ширина около 10 дм (0,99 м);
• Предельная нагрузка – 8 кг на 1 дм2 = 800 кг/м2.

Определяется нагрузка СНиП (строительными нормами и правилами). 8 кг на 1 дм2 – это стандартное значение для большинства изделий данной категории. Также значение этого показателя с точностью до грамма приведено в специальных справочниках.

Выпускаются изделия с показателем 1000 кг/м2 и даже 1250 кг/м2 (третье число в маркировке – 10 и 12 соответственно). Плита перекрытия 12 – нагрузка равна 1250 кг/м2, так как значения в дециметрах принято округлять до целого.

Если при строительстве будет использована плита перекрытия ребристая, нагрузка на изделие с теми же габаритами будет выше. Ребристые изделия монолитные, в них не предусмотрены отверстия, из-за которых снижается несущая способность конструкции.

Колоссальной несущей способностью обладает П образная плита перекрытия, нагрузка на которую может достигать 2500 и даже 3000 кг/м2. Но сами ребристые и П-образные конструкции оказывают повышенное давление на фундамент, поэтому при строительстве многоэтажных домов в Казани более популярны пустотные конструкции.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/nagruzka-na-pustotnuyu-plitu-perekrytiya-6-metrov-nagruzka-na-plitu-perekrytiya-pustotnuyu-6

Какой вес выдерживает плита перекрытия 6 метров. Материалы и конструкционные находки

Вес, который может выдержать плита перекрытия напрямую зависит от марки цемента, из которого она сделана.

Изготавливаются плиты перекрытия из бетона на основе цемента марки М300 или М400. Маркировка в строительстве – это не просто буквы и цифры. Это закодированная информация. К примеру, цемент марки М400 способен выдержать нагрузку до 400 кг на 1 куб.см в секунду.

Но не следует путать понятия «способен выдержать» и «будет выдерживать всегда». Эти самые 400 кг/куб.см/сек – нагрузка, которую изделие из цемента М400 выдержит какое-то время, а не постоянно.

Цемент М300 представляет из себя смесь на основе М400. Изделия из него выносят меньшие одномоментные нагрузки, зато они более пластичны и выдерживают прогибы, не проламываясь.

Армирование придает бетону высокую несущую способность. Пустотная плита армируется нержавеющей сталью класса АIII или АIV. У этой стали высокие антикоррозийные свойства и устойчивость к температурным перепадам от – 40˚ до + 50˚, что очень важно для нашей страны.

При производстве современных железобетонных изделий применяется натяжное армирование. Часть арматуры предварительно натягивают в форме, затем устанавливают арматурную сетку, которая передает напряжение от натянутых элементов на все тело пустотной плиты. После этого в форму заливают бетон. Как только он затвердеет и обретет нужную прочность, натяжные элементы обрезают.

Такое армирование позволяет железобетонным плитам выдержать большие нагрузки, не провисая и не прогибаясь. На торцах, которые опираются на несущие стены, используется двойное армирование. Благодаря этому торцы не «проминаются» под собственным весом и легко выдерживают нагрузку от верхних несущих стен.

Максимальная нагрузка на плиту перекрытия в панельном доме. Какие существуют виды?

Различные информативные источники, нормативы и строительные правила по- своему трактуют виды механической силы, прилагаемой на панели перекрытий и основание здания. Груз на горизонтальных несущих конструкциях, сформирован из массы стройматериалов, усилий внешних природных влияний, где собраны все возможные воздействия на ЖБ.

Опираясь на подобные основания, действующие силы распределили по показателям времени, которые бывают :

• постоянными, это вес отделки, оборудования, коммуникаций, прилагаемых в период всей эксплуатации;
• временными – от воздействия ветра, снега или перемещения мебели, людского потока.

При проектировании инженер закладывает ЖБ-плиту для конкретного здания, которая способна выдержать нагрузки :

• статистические, возникают при действии на площадь веса от неподвижных предметов, включая перегородки и детали интерьера;
• динамические – силы, действующие периодически из-за перемещения обитателей здания или различных устройств, оборудования.

Груз классифицируют по способу воздействия на панель перекрытия. Нагрузки могут быть распределены :

• равномерно;
• неравномерно;
• точечно, где усилие действует на определенный сектор площади.

После полного сбора нагрузок, полученный результат делят на количество панелей, установленных для перекрытия проемов между стенами. Рассчитывая вес совместно с выбранными материалами, проектировщик сводит к усредненному параметру. Где все предметы не должны быть массой больше 150 кг на 1 м².

Особое внимание расчетчики уделяют точечной нагрузке. Сосредоточенное распределение сил имеет важное значение, стараются усилия равномерно распределить по площадке, а не разместить в одной точке. Это опасно, так как может произойти обвал всего строения.
Строительные литературные источники указывают, что бетонная плита или ЖБ может выдержать точечный вес до 1600 кг., но нужно учитывать индивидуальность строения совместно с его коэффициентом надежности.

А распределение точечной нагрузки выполняют так, чтобы она располагалась возле несущих стен, армированных балок, плит. И даже хорошо выполненный расчет опытные специалисты всегда проверяют. Важно предусмотреть максимальную нагрузку на перекрытие.

Прежде всего для определения допустимых усилий нужно знать тип плитного материала . Когда этот параметр не известен, обращаются к ГОСТу, в котором имеются данные по ЖБ плитам без учета их собственного веса, где:

• минимальная нагрузка – 300 кгс/м²;
• максимальные усилия равны – 800 кгс/м².

Когда ведут сбор грузов, которые будут действовать на перекрытие, учитывают марку уложенных плит.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/nesushchaya-sposobnost-plit-perekrytiya-kak-sdelat-raschet-monolitnoy-plity-perekrytiya

Расчет нагрузки на плиту перекрытия. Как самостоятельно посчитать нагрузку

Чтобы выполнить расчет нагрузки на перекрытие, нужно определить положение плиты в конструкции здания, для чего необходим проект или поэтажный план. Вес, приходящийся на плиту, зависит от отделки пола и потолка, наличия стоящих на ней перегородок, меблировки и оборудования помещения.

Расчет можно вести по площади всего перекрытия, суммируя нагрузки целого этажа и разделив полученное значение на количество панелей, необходимых для устройства межэтажной перегородки. Но более точные данные получают, вычисляя нагрузки покомнатно либо на отдельную плиту, потому что для спальни с легкой отделкой и ванной с теплым полом в бетонной стяжке и тяжелым оборудованием она может очень отличаться.

Для примера возьмем ту же плиту ПК40.12-8. При толщине 220 мм её вес составляет 1420 кг (этот параметр указывается в технической документации). Также потребуется вычислить площадь бетонной панели. В нашем случае она равна 4,8м².

Расчет ведется при условии опирания плиты на две торцевые стороны. Если она дополнительно опирается на внутренние несущие стены или колонны, нагрузка снижается.

Обратите внимание! Перекрытие не должно опираться на межкомнатные перегородки. Между их верхним краем и плитой оставляют зазор, равный 1/150 от длины плиты – это величина допустимого прогиба без нарушения целостности и несущей способности плиты. В нашем примере зазор равен 3,2 см, он заполняется монтажной пеной или утеплителем.

Допустимая нагрузка на плиту перекрытия в кирпичном доме. В момент доставки мало кто задумывается о несущей возможности плиты перекрытия, а зря.

Все дома имеют запас прочности — он зависит от типа дома, конструктивного решения и возраста постройки. Ниже я привожу виды несущих плит.

В каждом случае нужно делать просчет допустимой нагрузки на плиту перекрытия. Важно просчитать все по формуле и учесть индивидуальные характеристики (возможные прогибы, целостность арматуры, износ и т.д.).

Чтобы не вдаваться в сложные расчеты привожу усредненные данные для типовых домов.

Для типового домостроения применяют плиты перекрытия с нагрузкой до  400 кг/кв.м.  В крупнопанельных домах (поздние версии) допустимая нагрузка —  600 кг/кв.м.

Эти величины включают в себя как постоянные (перегородки, стяжка), так и временные (мебель, человек) нагрузки. Нельзя допускать перегруз — это приведет к обрушению. 18 мешков наливного пола — это уже 800 кг.

Конструкции дома не должны работать на износ, поэтому не нагружайте плиту перекрытия своего дома.

Горе-строители могут настаивать и спорить — им удобно сразу завести все черновые материалы. На первый взгляд это кажется логичным — происходит экономия на доставках, но экономия должна быть рациональной.

В своих проектах я разделяю доставки материалов по весу и всегда слежу, чтобы нагрузки распределялись равномерно на плиту перекрытия. Т.е. я не разрешаю строить «горы» из строительных смесей.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/raschet-nagruzok-na-plitu-perekrytiya-raschet-poshagovo

Может ли сломаться плита перекрытия. Основные причины возникновения трещин

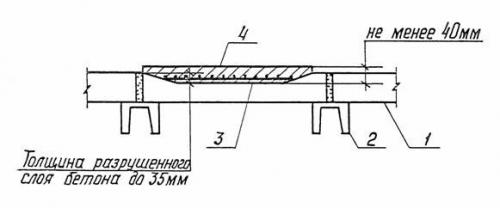

Ремонт плит покрытия железобетонных резервуаров: 1 – существующая плита; 2 – балка; 3 – конструктивная арматурная сетка; 4 – новый слой бетона.

Сразу стоит отметить, что трещины и разломы в перекрытиях разных видов проявляются по-разному и могут иметь различные последствия. В сплошных железобетонных появление трещин – крайне редкое явление, которое, как правило, происходит из-за механического повреждения верхнего слоя бетона или же вследствие длительного воздействия факторов окружающей среды. Ремонт железобетонных плит производится в соответствии с имеющимися повреждениями. В случае если на плите появились мелкие трещины или несколько глубоких трещин, вполне можно просто заделать их, препятствуя их увеличению. Если повреждение большое, то необходимо проведение ремонтных работ, направленных на устранение коррозии арматуры и восстановление поврежденного слоя бетона. Ребристые в большинстве случаев требуют такого же ремонта, как и сплошные железобетонные плиты.

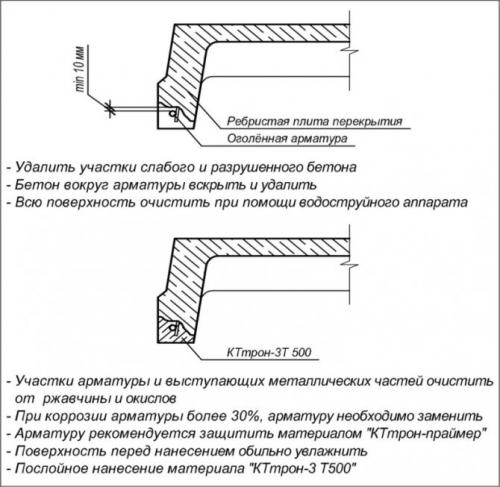

Ремонт крупных дефектов плит перекрытия.

Пустотные и облегченные многопустотные плиты наиболее часто подвержены разнообразным деформациям. Причин возникновения деформаций и разломов данных видов существует масса. На таких плитах перекрытия сильнее сказывается влияние окружающей среды. Это приводит к тому, что бетон истончается и возникают прободения вплоть до арматуры и пустот. Кроме того, возникновение трещин может происходить из-за естественного проседания грунта, перегрузки, механических повреждений, изначальной неправильной укладки и так далее. Такие ремонтные работы в большинстве случае являются сложнейшей строительной задачей, которая требует серьезных расчетов.
