Профессиональная установка предохранительного клапана в системе отопления заключается в учете не только его характеристик, но и работы расширительного бака. Как только последний не сможет расширить внутренний объем труб – перепускной клапан должен сработать и удалить излишек воды из труб.

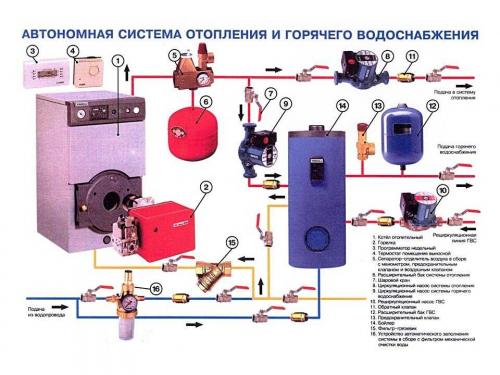

По правилам сбросной предохранительный клапан для системы отопления должен устанавливаться сразу после выходного патрубка котла (на схеме это элементы 3 и 4). Оптимальное расстояние между ними составляет 20-30 см. Для визуального контроля перед ним монтируется манометр. По его показаниям можно определить текущее состояние системы.

Существуют определенные правила установки предохранительного клапана в системе отопления:

• Перед устройством и котлом нельзя монтировать запорное оборудование – задвижки, краны и т.д.;
• Для удаления излишка воды на выходной патрубок правильно выбранного предохранительного клапана отопления устанавливается сливная трубка. Она может быть соединена с обратной или канализационной трубой;
• В закрытой гравитационной системы предохранительный отопительный клапан устанавливается в самой высокой точке.

Помимо этого нужно периодически проводить проверку состояния механизма. Для пружинных моделей характерно «слипание» тарелки со стенками корпуса. Это повышает значение максимального давления открытия предохранительного клапана в системе отопления. В результате при превышении допустимого значения давления устройство не сработает.

В большей степени последнее относится к условиям эксплуатации предохранительного клапана для отопления, чем к принципу его работы. Однако без этого даже при идеально выполненном монтаже повышается вероятность некорректного функционирования устройства.

Что следует учитывать во время подбора предохранительного клапана в автономную систему отопления? Соответствие его технических характеристик эксплуатационным

Также важно правильно соединить его с патрубком. Для этого лучше всего использовать традиционную паклю для труб

Лента ФУМ может не выдержать температурного воздействия, в результате чего появится течь.

Для лучшего понимания принципа работы предохранительного клапана рекомендуется посмотреть

Основное назначение предохранительного клапана в системах отопления — защита магистрали и соединений от резких перепадов параметров теплоносителя: давления и температуры. Его установка предотвращает разрывы и деформацию труб при сбоях в работе, снижает риск возникновения аварийных ситуаций. Данный вид запорной арматуры является частью так называемой группы безопасности, рекомендуемой, прежде всего, в качестве компонента схемы индивидуального отопления. Но и в квартире с централизованным теплоснабжением она тоже будет актуальной, все зависит от подбора правильных параметров предохранительного клапана.

Предохранительный механизм состоит из прочного корпуса, регулировочного блока и отвода для сброса излишков теплоносителя (или элемента для обратного отвода). Поток действует на затвор клапана, положение которого меняется пружиной или грузом, при превышении определенного значения давления шток поднимается и происходит выброс воды в выходной патрубок. После стабилизации параметров предохранительный тип клапана возвращается в исходное состояние, теплоноситель начинает снова циркулировать внутри системы. С целью проверки работоспособности используется шток для ручного оттягивания пружины или другой механизм, меняющий положение затвора (осуществляющий принудительное открытие). После проведения монтажа и регулировки устройство функционирует полностью в автоматическом режиме.

Ремонт предохранительного клапана котла.

1.1. Настоящая Инструкция распространяется на предохранительные устройства, установленные на котлах ТЭС.

1.2. Инструкция содержит основные требования к установке предохранительных устройств и определяет порядок их регулирования, эксплуатации и технического обслуживания.

В приложенииизложены основные требования, предъявляемые к предохранительным устройствам котлов, содержащиеся в правилах Госгортехнадзора России и ГОСТ 24570-81 , приведены технические характеристики и конструктивные решения предохранительных устройств котлов, рекомендации по расчету пропускной способности предохранительных клапанов.

Цель Инструкции - способствовать повышению безопасности эксплуатации котлов ТЭС.

1.3. При разработке Инструкции использованы руководящие документы Госгортехнадзора России , , , , , данные об опыте эксплуатации предохранительных устройств котлов ТЭС.

1.4. С выходом настоящей Инструкции теряют силу «Инструкция по организации эксплуатации, порядку и срокам проверки импульсно-предохранительных устройств котлов с рабочим давлением пара от 1,4 до 4,0 МПа (включительно): РД 34.26.304-91» и «Инструкция по организации эксплуатации, порядку и срокам проверки импульсно-предохранительных устройств котлов с давлением пара выше 4,0 МПа: РД 34.26.301-91».

1.5. В Инструкции приняты следующие сокращения:

ПУ - предохранительное устройство;

ПК - предохранительный клапан прямого действия;

РГПК - рычажно-грузовой предохранительный клапан прямого действия;

ППК - пружинный предохранительный клапан прямого действия;

ИПУ - импульсно-предохранительное устройство;

ГПК - главный предохранительный клапан;

ИК - импульсный клапан;

ЧЗЭМ - АО «Чеховский завод энергетического машиностроения»;

ТКЗ - ПО «Красный котельщик».

1.6. Методика расчета пропускной способности предохранительных клапанов котлов, формы технической документации по предохранительным устройствам, основные термины и определения, конструкции и технические характеристики предохранительных клапанов приведены в приложениях-.

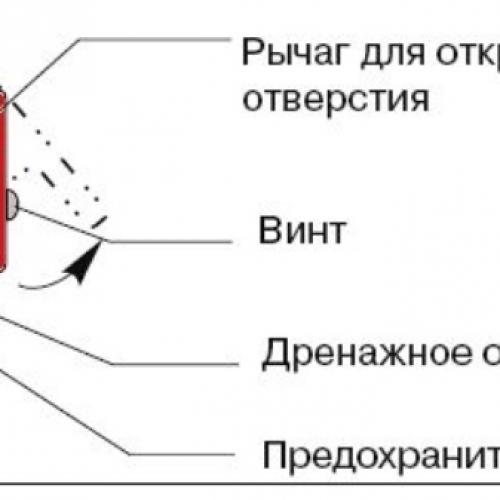

Как отрегулировать предохранительный клапан. Принцип работы клапана

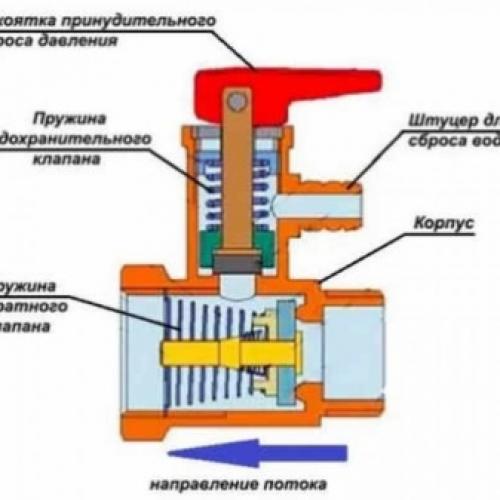

Предохранительный клапан для водонагревателя представляет собой латунное основание, в котором вмонтированы две пружины с запорными элементами. Первая пружина призвана обеспечивать функцию обратного клапана, т.е. не пускать воду из накопительного водонагревателя обратно в систему водопровода.  Сила давления воды в водопроводе сжимает пружину и тарельчатый элемент открывает вход, для того чтобы вода набралась в бак. Установлен такой элемент внутри проточного канала. В случае если давление воды в водопроводной системе снизиться или исчезла совсем, бойлер останется полным.

Вторая пружина расположена на отводе. Главная ее функция – при необходимости сбрасывать воду из водонагревателя. Такое действие предотвратит разрыв бака, в случае повышенного давлении воды в системе водопровода. Как это происходит: давление, возникающее в системе водопровода, давит на пружину, которая сжимаясь, открывает вход для воды к сбросному штуцеру.

Для чего нужен предохранительный клапан для водонагревателя? Предохранительный клапан в конструкции водонагревателя – это элемент, объединяющий в себе функции, без которых невозможна безопасная и качественная эксплуатация накопительного нагревателя. Данный элемент  призван не допустить повышенного давления в накопительном резервуаре и сбрасывать лишнюю воду, предотвращая разрыв водонагревателя. Также он защищает целостность бака, которая может быть нарушена гидроударами водопроводной сети. К сожалению, мощные удары воды из труб водопровода случаются довольно часто. Клапан предотвращает выход воды из резервуара, в случае, когда давление в водопроводе снижается или вода пропадает совсем.

Предохранительный клапан давления. Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

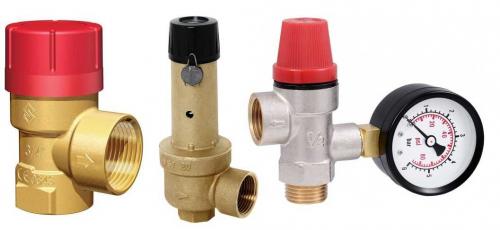

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет

Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака

Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

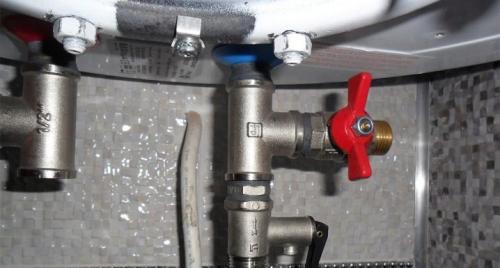

Подрывной клапан. Подбираем предохранительный клапан для водонагревателя

Водонагреватели устанавливаются не только в частных домах, неподключенных к центральному водопроводу, но и в городских квартирах. Возможность самостоятельного регулирования температуры и комфортное существование в период проведения плановых ремонтных работ – вот преимущества квартир и домов с бойлерами. Самостоятельная установка такого сложного оборудования требует четкого соблюдения всех правил подключения и техники безопасности. Так как электроэнергия в водонагревателе совмещена практически с кипящей водой, необходимо наличие предохранительного клапана.

Особенности

Предохранительный клапан для водонагревателя помогает предотвратить создание избыточного давления внутри прибора. При нагреве жидкости до определенных температур аппарат должен отключить подогрев по сигналу терморегулятора, но в редких случаях датчик может не сработать или попросту сломаться. Конструкция бойлера предполагает герметичность и закрытые краны, поэтому при перегреве воды и образовании пара, занимающего больший объем, может произойти взрыв. Предохранительный клапан позволяет в таком случае произвести сброс давления до нормативных показателей в 10 бар и нормализовать работу всей системы.

Одним этим функциональность предохранительного клапана не ограничивается. Оон еще и предотвращает сток воды из водонагревателя обратно в систему подачи в те моменты, когда она пуста. Любой предохранитель состоит из корпуса, штока с ручкой вверху, пружины и заглушки. На обоих концах корпуса нанесена трубная резьба с размерами от 1⁄2 дюйма до 3⁄4 дюймов в зависимости от вида изделия.

Виды

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

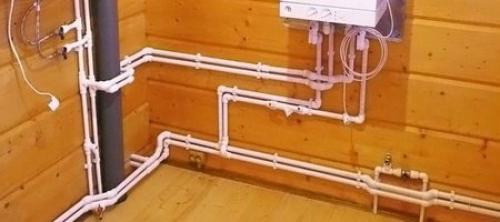

Аварийный клапан сброса давления воды. Критерии выбора

Предохранительный клапан в системе отопления выполняет ответственную функцию – предотвращает вскипание котла и снижает давление, поднявшееся до предельных значений.

Рекомендуется выбрать пружинное устройство, при этом важно обратить внимание на следующие моменты :

• диапазон значений, при которых клапан способен сработать (подбирается в соответствии с параметрами отопительной системы);
• разновидность клапана – открытый или закрытый (в первом случае сброс теплоносителя выполняется в атмосферу, во втором – в обратный трубопровод);
• высоту подъема тарелки (выбирается исходя из пропускной способности).

Подбор устройства для сброса давления основывается на технических характеристиках отопительной системы — тепловой мощности котельного агрегата и максимальном давлении среды в трубопроводе.

Аварийный клапан сброса должен срабатывать своевременно, что зависит от характеристик его механизма, ключевыми элементами которого являются шток, пружина и тарелка.

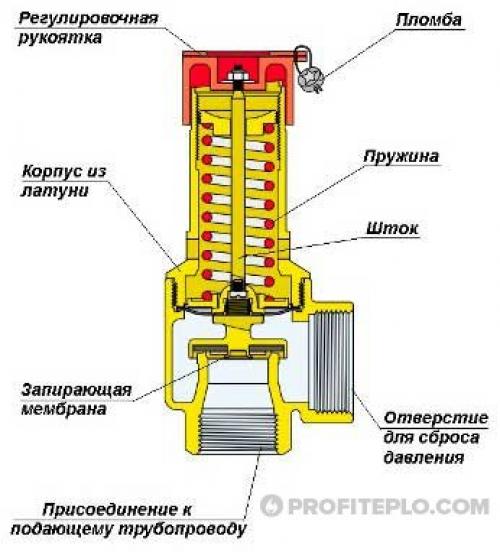

Устройство предохранительного клапана

Основная характеристика клапана – это процентная разница между показателями давления в трубопроводе в момент начала перемещения штока и показателями давления при полностью открытом проходе для сброса излишков теплоносителя. Данный параметр также зависит от номинального давления в системе отопления. Скорость срабатывания устройства зависит от рабочего давления в системе – чем оно выше, тем быстрее клапан должен открыться.

Важно, чтобы механизм регулировки не контактировал с теплоносителем. Витки пружины не должны касаться друг друга. При длительном простое клапана пружина может «залипнуть» — в этом случае устройство вовремя не сможет сработать. Специальный шток для оттягивания пружины вручную дает возможность время от времени проверять работоспособность клапана. Сбросный клапан также обеспечивается защитой от промерзания.

Обратите внимание! Клапан полностью открывается, когда давление в системе отопления повышается на 10% от заданного, а полностью закрывается, когда уровень давления падает на 20% относительно параметра срабатывания. Рекомендуется выбрать для установки модель, давление срабатывания которой превышает рабочие показатели отопительной системы на 20-30%.

Подвод трубопровода

Чтобы гидравлическое сопротивление не сказывалось на работе предохранительного устройства, диаметр клапана должен соответствовать диаметру подводящего патрубка или иметь большие размеры.

Вариант подвода трубопровода Внимание! Чтобы снизить гидравлические потери при давлении теплоносителя на тарелку, аварийный клапан монтируют с уклоном в сторону котельного агрегата.
