Буронабивных свай технология. Обустройство свай с укреплением стенок раствором глины

Буронабивных свай технология. Обустройство свай с укреплением стенок раствором глины

На участках со слабым грунтом применение буронабивных свай сопровождается укреплением стенок скважины раствором глины, который закачивается в отверстие и своей вязкостью и плотностью создает давление на стенки скважины, не позволяя им разрушаться. Отверстие пробуривается вращательным или ударным методом. Ударные инструменты применяются выборочно в скалистом грунте.

Раствор глины создает на стенках скважины плотную корку, препятствующую проникновению грунтовых вод, разрушающих конструкцию. Для приготовления глинистого раствора используются глиносмесители, специальные грязевые насосы и отстойники. Чтобы глина не разбрызгивалась по стройплощадке, ее заливают через желоба или лотки с уклоном 1:100 – по ним использованный глиняный раствор сливается в зумпф.

Метод крепления стенок скважины раствором глины

После того, как бурение закончено и отверстие скважина зачищено, в отверстие опускается армокаркас и труба, через которую смесь заливается в отверстие. Если скважина неглубокая, то разрешено использовать желоба или лотки, что принесет такие же результаты. При заливке бетона через бетонолитную трубу ее вынимают из отверстия в грунте, по ходу выемки снимая лишние секции. Чтобы разъединение проходило быстро и без потерь, обсадные трубы оборудуются донным клапаном с резиновым уплотнителем, что предотвращает выливание раствора при разъединении трубных секций.

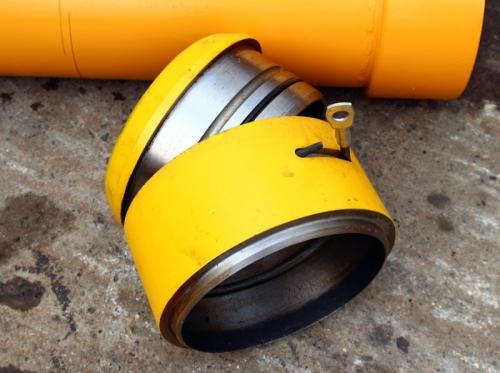

Труба для заливки бетона с донным клапаном

Процесс происходит следующим образом: бетонолитная труба для заливки рабочей смеси опускается на дно скважины, клапан при этом должен быть закрыт. Бункер и труба заливаются раствором, и труба поднимается вверх на высоту одной секции. Давление массы раствора открывает клапан, и раствор попадает в пространство за трубой. Так создаются буронабивные сваи технология обустройства которых аналогична технологиям обустройства свайных буронабивных опор в плотном и сухом грунте.

Буронабивные сваи диаметр 600. Типология буронабивных свайных фундаментов

Буронабивные свайные фундаменты — это одна из немногих конструкций, не поддающихся строгой классификации. Типовые размеры, представленные в различных сортаментах, сводах правил и государственных стандартах, являются лишь приблизительными рекомендациями. Тогда как серийно производимые изделия должны пройти ряд строгих проверок на соответствие стандартам качества, буронабивные сваи практически невозможно испытать, поскольку изготавливаются они в полевых условиях и закладываются прямо в грунт.

Бетонируемые непосредственно на строительном участке, буронабивные сваи отличаются высокими показателями прочности, вычислить которые можно только эмпирически. Испытания, проводимые на опытных образцах, показывают работу исключительно данных экспериментальных изделий. Поскольку условия изготовления, такие как тип грунта, уровень грунтовых вод, водонасыщенность рабочего слоя почвы, характеристики использованных арматуры и бетона, невозможно предугадать.Все имеющиеся прочностные и геометрические данные приблизительны и представлены только в качестве примера.

Конструкция буронабивных свай

Для типизации буронабивных свай используют деление по геометрическим признакам и технологическим особенностям производства и эксплуатации. СНиП 2.02.03-85 является актуализированной версий свода строительных норм и правил от 1983 года и предлагает классифицировать буронабивные сваи по способу изготовления следующим образом:

• Буронабивные сплошного сечения:
• с уширениями и без них;
• без крепления стенок;
• с укреплением боковых стенок скважин глиняным раствором или обсадными трубами (при дислокации свайной колонны ниже уровня грунтовых вод)
• Буронабивные с применением технологии непрерывного полого шнека; Береты – буровые, изготовляемые с помощью плоского грейфера или грунтовой фрезы;
• Буронабивные с камуфлетной пятой, устраиваемые с последующим образованием уширения с помощью взрыва (в том числе и электрохимического).

От способа изготовления свайных столбов зависит их окончательная стоимость и, главное, максимальные и минимальные размеры свайных колонн. Важно учитывать разновидность буронабивных свай до начала строительства, поскольку различные технологии производства предполагают разный набор специализированного оборудования, а также допустимые габариты скважин.

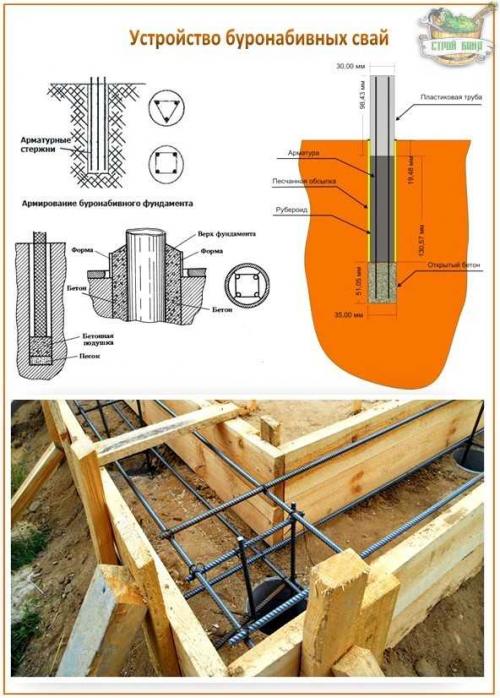

Буронабивные сваи своими руками. Буронабивной фундамент своими руками: пошаговая инструкция

Буронабивные сваи – разновидность свайного основания, которое предполагает устройство свай посредством бурения скважин в земле с последующим их армированием и бетонированием. В результате получается прочное монолитное основание, способное воспринимать большие нагрузки не только от возведенного здания, но и от боковых грунтов.

Существует несколько классификаций буронабивных опор, которые подробно описаны в СНиП 2.02.01-83 и СП 50-102-2003. В документах указаны виды свай, требования к ним, технологии устройства. Для частного строительства используются два типа буронабивных опор:

1. Цилиндрические. Имеют одинаковый диаметр по всему телу опоры.
2. С уширенной опорной подошвой – пятой. Устройство свай с пятой – сложный процесс, который невозможен без специального оборудования – буровых колонн с резцами. В плотных грунтах для выработки уширения используется взрывной метод.

При строительстве коттеджей своими руками без найма организации-подрядчика опоры с уширенной пятой не используются. Примитивное уширение может устраиваться, если используются обсадные трубы, но оно не имеет ничего общего с просчитанной пятой, которая выполняется при возведении многоэтажных зданий в соответствии со СНиП.

Фундамент на буронабивных сваях используется в многоэтажном и частном строительстве в следующих случаях:

• В условиях плотной застройки, когда невозможно вырыть котлован для основания другого типа.
• На болотистых, слабых почвах, когда плотный грунт находится на глубине более 1 м.
• На участках со сложным рельефом.
• При возведении домов с использованием тяжелых стройматериалов (гранит, керамический кирпич).
• При наличии угрозы подтопления участка, рядом с водоемами, при высоком залегании подземных вод.
• При отсутствии данных о гидрогеологических изысканиях на участке.

Плюсы и минусы буронабивного фундамента

Фундамент буронабивного типа имеет как преимущества, так и недостатки, свойственные всем свайным основаниям. Среди преимуществ отмечают:

• универсальность, подходит для грунтов с любыми характеристиками;
• высокая несущая способность;
• простые расчеты и схемы, можно не заказывать проект;
• эксплуатационный ресурс не менее 100 лет;
• монтаж можно осуществить своими руками, не прибегая к помощи подрядчиков;
• отсутствие необходимости рытья котлована;
• минимальные нагрузки на грунт соседних участков;
• возможность сохранения благоустройства территории;
• низкая себестоимость в сравнении с другими видами фундаментов.

К недостаткам конструкции можно отнести:

• относительно большой объем бетонных работ;
• необходимость укрепления скважин в сыпучих грунтах;
• трудоемкий процесс монтажа;
• невозможность устройства подвала в доме.

Буронабивные или винтовые сваи: что лучше?

Решив устроить фундамент на свайных опорах, владельцы участков под застройку не знают, какие сваи лучше использовать: винтовые или буронабивные. Сравним оба варианта:

Стоимость винтовых свай зависит от размера, используемого для их производства металла и способа обработки. Цена буронабивных опор определяется как сумма стоимости обсадных труб, арматуры и бетона.

Как видно из сравнительной таблицы, буронабивные опоры более долговечные и дешевые. Однако их устройство требует значительно больше усилий чем, монтаж винтовых свай.

Расчет и схема расположения буронабивных свай

Для проведения расчета буронабивного фундамента в первую очередь необходимо провести сбор и исходных данных:

• Изучение характеристик грунта на участке. Если гидрогеологические изыскания были проведены, то данные о них можно найти в проекте. При отсутствии сведений об изысканиях необходимо провести шурфирование. Шурф – вертикальная разведочная выемка грунта высотой 1,5-3 м, служащая для изучения пластов и их характеристик. Цель шурфирования – определение глубины залегания несущих грунтов. Шурфирование можно сделать самостоятельно, используя обычный садовый бур.

Проводить разведочное бурение необходимо не только до обнаружения несущих грунтов, но и для определения их толщины.

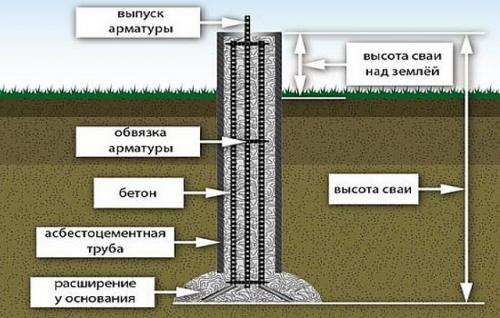

Технология заливки буронабивных свай. Как своими руками создать буронабивную свайную конструкцию?

После того как будут пробурены все скважины, застройщик может начать заливку буронабивных свай своими руками. Этот процесс требует соблюдения технологий, предусматривающих поэтапное проведение всех работ. Застройщика в этом вопросе поможет пошаговая инструкция, благодаря чему им удастся минимизировать ошибки и возвести надежные и долговечные несущие конструкции.

Буронабивной фундамент своими руками создается следующим образом:

1. Сооружается опалубка, тип которой определяется исходя из того, какая будет задействовать для свай технология. Если диаметр скважины не превышает 50 см, то можно использовать кусок рубероида, который сворачивается в виде цилиндра и погружается в отверстие. При возведении коттеджей и легких построек, для опалубки можно задействовать полимерную трубу. Для более массивных сооружений следует использовать асбоцементную трубу, которая позволит улучшить несущие способности фундаментной конструкции. Если скважины имеют большой диаметр, то застройщику придется задействовать щитовую опалубку, которая обычно применяется при заливке столбчатого фундамента.
2. Армирование опалубки. Использование металлических каркасов при создании буронабивных свай позволяет обеспечить им максимальную прочность, надежность и долговечность. Для создания каркаса застройщикам придется задействовать 4 стержня (вертикальных), диаметр которых должен превышать 10 мм. Между арматурой в нескольких местах устанавливается металлическое кольцо, которое будет фиксировать диаметр каркаса. Поверх такой конструкции осуществляется обвязка. Собственноручно сделанный арматурный каркас устанавливается в скважину таким образом, чтобы верхние прутки выступали из бетона. Это нужно для того, чтобы впоследствии выполнить связку сваи с ростверком.
3. При заливке буронабивных свай, технология предусматривает использование бетона, марка которого стартует с показателя В22,5. Чтобы предотвратить обрушение грунта, которое приведет к созданию неравномерной бетонной конструкции, на устье следует установить загрузочную воронку. Через нее будет осуществляться подача бетонной смеси в отверстие, котором присутствует опалубка и армированная конструкция. Если застройщик будет использовать крупнофракционный наполнитель для бетона, то ему следует в процессе заливки применять насадку глубинного вибратора. Технология создания буронабивных свай запрещает использование в качестве наполнителя для бетонной смеси кирпичного боя.
4. Создание ростверка является финальным этапом возведения буронабивной фундаментной конструкции. Застройщик должен соорудить опалубку по всему периметру фундамента. Щиты между собой фиксируются шпильками, а внутрь закладывается арматура. Ростверк для такого типа фундамента не может пропускать инженерные коммуникации, поэтому их проводят под ним.

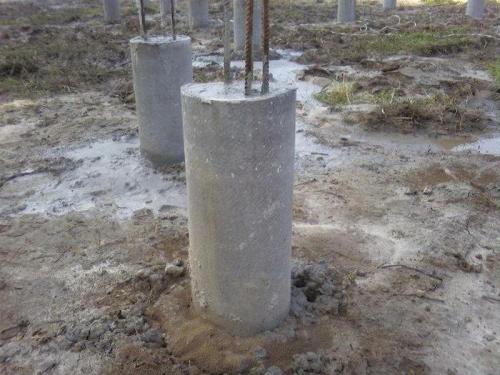

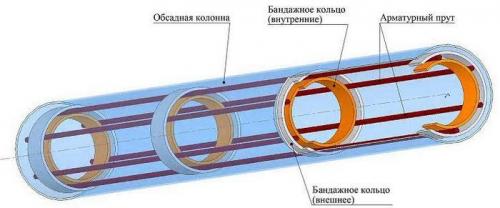

Буронабивные сваи гост. Конструкции буронабивных свай

При создании свайного фундамента подобного вида изготавливаются и применяются свайные конструкции из монолитного бетона

При создании свайного фундамента подобного вида изготавливаются и применяются  свайные конструкции из монолитного бетона, комбинированные, сборные (из железобетона). Последние часто делаются с уширением пяты – вариант показан для строительства в проблемных грунтах, где основной состав – глина и суглинки. Уширение пяты позволяет усилить несущую способность свайного элемента, но в скальных грунтах данный технологический прием не используется.

Совет! Готовые арматурные каркасы для буронабивных свай могут быть выполнены по всей длине тела сваи, но в целях экономии допустимо армировать только участки, воспринимающие основную массу нагрузки и моменты изгибания.

Определяя типы буронабивных свай, необходимо руководствоваться ГОСТ 19804.2-79;  ГОСТ 10060.0-95.  Самыми используемыми считаются буронабивные, буросекущие, бурокасательные сваи. Также к буровым фундаментам относятся конструкции забойного типа: скважины, заполняемые щебеночной отсыпкой с послойным уплотнением, опоры с уширенной пятой, для изготовления которых применяются взрывные работы и полые опоры, изготовленные посредством использования сердечника.

Буронабивные сваи

Это конструкции, в том числе железобетонные, получившие широкое распространение, благодаря простоте обустройства

Это конструкции, в том числе железобетонные, получившие широкое распространение, благодаря простоте обустройства, возможности применения для усиления существующего фундамента и строительства оснований на ограниченном пространстве. Достоинством является минимальная динамическая нагрузка на соседние строения, отсутствие разрушительных воздействий на трассы, подземные коммуникации. Кроме того, технология изготовления фундамента допускает работу объекта в обычном режиме при проведении реставрационных работ.

Важно! Идеальное основание для свай данного вида являются плотные пески и грунт с обломочными горными породами некрупных фракций. Однако использование свай допускается на любых проблемных грунтах.

Скважины выполняются посредством буровых приборов, при достижении необходимого заглубления, бур вынимается и скважина армируется предварительно изготовленным каркасом, после чего заполняется смесью бетона. Изготовление буронабивных свай может производиться по следующим технологиям:

• С применением обсадной трубы;
• С использованием глиняной болтушки;
• Посредством использования проходного шнека;
• С использованием двойного вращателя;
• Посредством уплотнения грунта.

Достоинства буровых свай:

1. Возможность изготовление на месте застройки;
2. Длительный срок службы;
3. Относительная дешевизна проекта;
4. Высокая несущая способность фундамента;
5. Вариабельность толщины;
6. Минимальные требования к применению тяжелой техники (иногда можно и вовсе обойтись без нее);
7. Широкие возможности применения.

Видео буронабивные сваи CFA - самая эффективная технология бурения свай
