Установка газового котла в доме должна соответствовать определенным требованиям. Причем они обязательны к выполнению, не завися от того, работает ли он для ГВС или нет.

1. Монтировать котел следует в отдельностоящей комнате, площадью не менее 4 м2, а потолки обязаны быть не меньше 2,5 метров. Правила еще обозначают объемный размер комнаты – не менее 4 м3.

2. В помещении с котлом обязательно необходимо открывающаяся форточка или окно. Дверь должна быть не меньше, чем 80 см шириной.

3. Запрещена внутренняя отделка из горючих материалов. Технология подвесных потолков запрещается.

4. В комнату необходимо организовать постоянный приток свежего воздуха. Проем для притока обязан быть постоянно открытым, а его сечение обязано быть от 8 см2 на каждый 1 кВт от заявленной мощности греющего оборудования.

Обращаем внимание! Для того, чтобы установить газовый котел в доме мощностью 30 кВт нужно8 м3 свободного пространства. Далее по увеличению мощности – для 31-60 кВт должны обеспечены 13,5 8 м3, для 61-200 кВт требуется от 15 м3 свободного объема.

Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы :

• Выхлопная труба обязана быть выведена в отдельно стоящий газоход. Подключение к вентиляционным каналам запрещается.
• Горизонтальный газоход должен быть длиной не больше 3 метров внутри помещения. Допускается организовать не более трех углов и поворотов.
• Из дома газоход выходит вертикально. Высота на 1 метр больше, чем самое высокое место фронтона.
• Дымоход обязан быть выполнен из основ высокостойких к химическим и термическим воздействиями. Использование основы слоистого характера (асбестоцементные трубы) разрешается лишь на удалении от 5 метров от обреза выходного патрубка.

Когда происходит подключение газового котла на кухне требований еще добавляется:

• Высота навешивания котла обязана быть организована по следующей схеме – наинижний патрубок не должен быть ниже верхней части излива у мойки. Однако, при любом случае высота от пола не должна быть менее 80 см.
• Под навешенным котлом должно быть свободное пространство.
• Пол под газовым оборудованием требуется застилать металлическим листом (размер 1000 х 1000 мм). Требования газовиков и противопожарной службы не допускают асбестоцементных покрытий, т.к. он со временем стирается. С другой стороны требования СЭС не допускают наличия в доме элементов, которые содержать асбест.
• Помещения с газовым оборудованием не должны иметь каких-либо полостей, в которых возможно скапливание взрывоопасных смесей или продуктов сгорания.

Как можно заметить правила жестко регламентируют процесс установки. Однако, этому есть оправдание, т.к. газ опасная штука. Именно поэтому о монтаже газового котла можно забыть, если:

1. Вы владелец квартиры в многоэтажном доме (хрущевке), в котором отсутствует магистральный газоход.

2. На кухне имеются обустроенные фальшпотолки или капитально сделанная деревянная мебель.

3. При отсутствии приватизации на квартиру. Возможна только установка водогрейного аппарата. Все дело в том, что потребуется перепланировка, которую разрешено выполнять лишь владельцам.

Остальные случаи разрешают установку в квартирах водогрейных котлов. Настенные отопительные допускается, а вот с напольными все будет с большими проблемами.

Частный дом будет в этом плане проще. В подобном случае нет четких требований для обустройства котельной в самом в доме. Можно соорудить пристройку, не вызывающую лишних вопросов.

В частном жилье вообще самым лучшими вариантом станет установка настенного котла. Для него не потребуется обустройства хитрых защитных сооружений.

Как подключить двухконтурный котел vaillant. Как работает двухконтурный газовый котел

Основанием любого котла является корпус, он может быть круглой или прямоугольной формы. Внутри расположена камера сгорания, снаружи ее стенки покрыты теплоизоляционным материалом. В нижней части находится газогорелочное устройство с запальником.

В верхней части установлен главный теплообменник из чугуна или жаропрочной стали, через который протекает теплоноситель. Вторичный теплообменник для обеспечения ГВС находится вне камеры сгорания. Перед горелкой ставится автоматический элемент, включающий в себя газовый клапан и термостатический регулятор с датчиком нагрева (термопарой).

Для распределения потоков теплоносителя и подмешивания в схеме применяется трехходовой клапан. Общее устройство двухконтурного газового котла можно рассмотреть на примере настенного газового агрегата с открытой камерой бренда VAILLANT немецкого производства.

Кроме основного оборудования, высокотехнологичные газовые котлы снабжаются циркуляционным насосом, вентилятором для принудительной подачи воздуха и расширительным баком. В самых дорогих комплектациях имеется второй расширительный бак для ГВС или встроенный бойлер.

Пламя газовой горелки нагревает основной теплообменник, в нем с помощью насоса циркулирует теплоноситель, это и есть принцип работы газового котла. Температура теплоносителя измеряется датчиком и поддерживается на определенном уровне электронным блоком управления. Это происходит так:

• Теплоноситель циркулирует по малому кругу через главный теплообменник, трехходовой клапан и насос.
• Датчик температуры фиксирует нагрев воды до определенного значения и передает импульс блоку управления, который подает команду электроприводу трехходового клапана.
• Трехходовой клапан начинает открывать поток теплоносителя извне, из системы, подмешивая к нагретой воде. Чем больше она нагревается, тем сильнее клапан открывает внешний поток. Таким образом, температура на выходе всегда постоянна.
• Когда температура всей воды в системе достигает заданного значения, электронный блок управления воздействует на газовый клапан и тот перекрывает подачу топлива, горелка отключается. Пламя остается только на запальнике.
• Как только теплоноситель остывает, контроллер подает команду и открывает газовый клапан, после чего горелка автоматически поджигается от запальника.

Обвязка настенного двухконтурного газового котла. Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

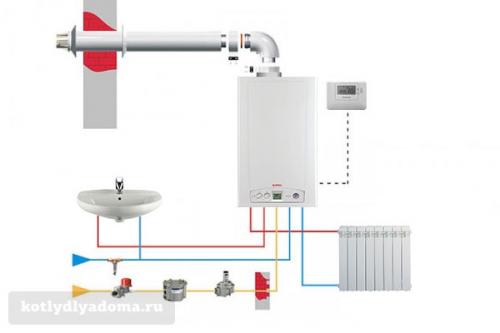

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

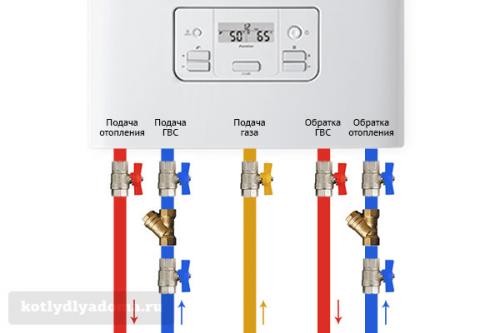

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

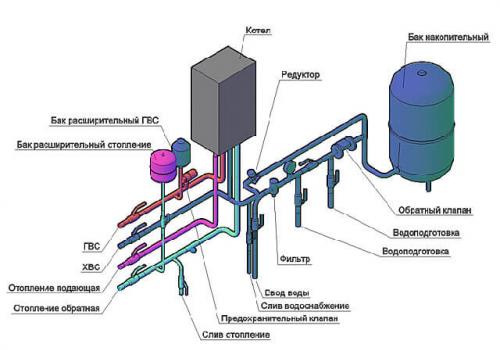

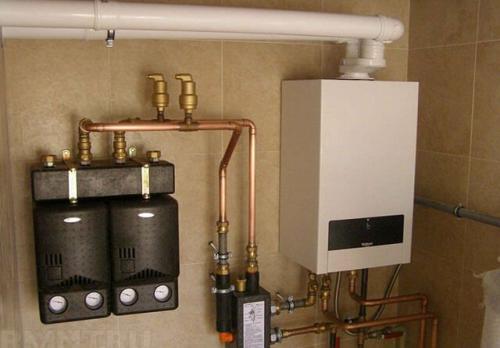

Подключение газового котла к газопроводу. Этапы подключения газовых котлов

Схема подключения газового котла к системе отопления довольно сложная, трудоёмкая и предполагает определённых знаний и опыта. Газовые котлы с каждым поколением становятся всё более высокоэффективными, безопасными, автоматика и регулировка усложняется. Большое распространение нашли универсальные котлы, которые не только отапливают помещение, но и греют воду.

Изготовители разрабатывают памятки и инструкции, где объясняют, как правильно выполнить подключение двухконтурного газового котла к системе отопления. Несмотря на сложности, разобраться с этапами монтажа можно самостоятельно. Это гораздо экономически выгоднее, ведь монтажные работы стоят очень не дешево.

Чтобы разобраться, как подключить газовый котел, следует разбить все действия на несколько этапов:

• монтаж агрегата (или крепление на стену, если это настенный вариант);
• работы по подсоединению водяного отопительного контура;
• подключение к водоснабжению (двухконтурных отопительных агрегатов);
• подключение к газопроводу;
• пусконаладочные работы.

Чтобы работа котла была безопасной и эффективной, нужно разобраться в особенностях каждого этапа.

Перед тем, как начать монтаж, нужно приобрести все необходимые расходные материалы, определиться, какими трубами подключать газовый котел и выяснить, к какому типу он относится:

1. Одноконтурный котёл. Имеет один теплообменник и предназначен только для отопления.
2. Двухконтурный котёл. Обслуживает два теплообменника: в одном циркулирует теплоноситель для водяного отопительного контура, второй предназначен для решения проблемы горячего водоснабжения. В летний период основной контур отключают. Подключение двухконтурного котла своими руками требует внимательности.

Системы отопления тоже бывают разными: закрытого или открытого типов. Теплоноситель может циркулировать принудительно либо самотёком. Однако принципы подключения котлов к отопительным системам одинаковые.

Очень простые в монтаже настенные газовые аппараты. Они небольшие по размерам и идут полностью со всей необходимой комплектацией, которые впоследствии понадобятся при монтаже. Для безопасной эксплуатации многие современные газовые агрегаты оснащаются специальными датчиками, которые сигнализируют о неполадках в системе. Это позволяет вовремя устранить небольшие поломки и этим избежать серьёзного и затратного ремонта всей системы. Поэтому котлы, которые с первого взгляда кажутся сложными в обслуживании, на самом деле, значительно экономят средства на их ремонте.
