Правильная вентиляция в частном доме. Как устроена естественная вентиляция в частном доме

Воздухообмен обеспечивается тягой в системе вытяжных воздуховодов. Начинаются они в комнатах (как правило, на кухне и в санузле, в самых «грязных» комнатах в доме). Дальше воздуховоды идут вверх, на чердак и уже оттуда – на крышу.

В этих вентиляционных каналах создается воздушная тяга. За счет нее отработанный воздух из дома выходит на улицу. А на замену ему в дом поступает свежий воздух – через окна, двери, неплотности в стенах и стеклопакетах.

Воздух движется по вытяжным воздуховодам за счет двух простых законов физики:

Теплый воздух стремится вверх
Воздух стремится туда, где давления ниже

Факторы, которые влияют на силу тяги в воздуховодах:

Температурная разница между вытяжным и уличным воздухом
Зимой тяга сильнее, потому что теплый комнатный воздух стремится вверх по вытяжным воздуховодам. Летом разности температур нет, тяга нулевая – и воздухообмен практически останавливается.
Вертикальное расстояние между комнатой и крышей
Вверху давление ниже, чем у поверхности земли. Поэтому чем выше заканчивается вытяжной канал, тем сильнее перепад давления. А значит, и тяга сильнее.
Скорость и направление ветра
Ветер появляется, когда атмосферное давление распределяется неравномерно. Если в районе окон будет зона повышенного давления, а на выходе из вытяжной трубы окажется зона пониженного давления, то воздух будет легко входить в дом и легко выходить наружу.

Ни ветер, ни давление, ни температуру за окном мы контролировать не можем. Это главный недостаток естественной вентиляции – зависимость от погодных условий.

Но есть несколько хитростей, которые помогут правильно сделать естественную вентиляцию в частном доме своими руками. Одни из них можно применить только на стадии проектирования, другие – даже в построенном доме с чистовым ремонтом.

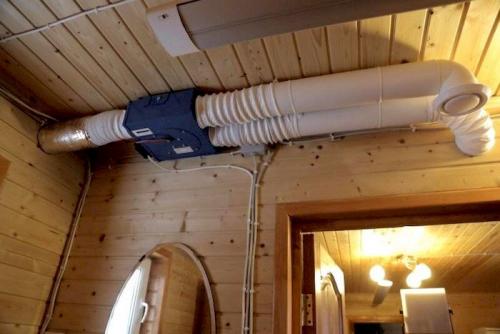

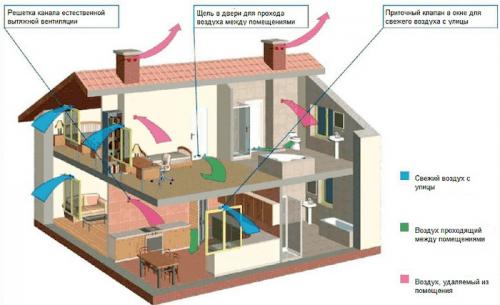

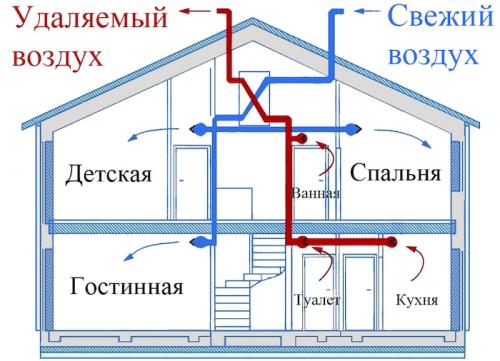

Приточная вентиляция в частном доме своими руками. Как сделать вентиляцию в частном доме своими руками

Необходимость системы вентиляции для частного дома

Обустройство вентиляции в частном доме избавляет его владельцев от таких проблем, как:

спертый воздух, духота в помещениях;
сырость весной и осенью;
появление грибка, гниение конструкций дома;
неприятные запахи на кухне, чердаке, в подвале, санузле.

Правила и нормы для расчета вентиляции

В России, по СНиП, минимально допустимой нормой вентиляции жилых помещений считается 3 м³на 1 м²метр площади. При проектировании вентиляции следует учитывать также существующие минимальные нормы воздухообмена в час для каждого отдельного помещения:

кухни с газовой плитой — 80-100 м3;
жилых комнат — 30 м3;
кухни с электроплитой — 60 м3ч;
санузла — 50 м3;

Воздух должен полностью меняться за час:

на кухне — 5-10 раз;
в санузле — 3-5 р;
в жилых помещениях — 1-2 р.

Способы и формулы расчета основных параметров системы вентиляции

Перед обустройством системы вентиляции делают расчет расхода воздуха по кратности воздухообмена. Проводят его по формуле:

L=Sxhxn.

Здесь параметры поочередно обозначают: искомый объем воздуха, площадь помещения, высоту потолков, число нужных обновлений в час по нормативам. К примеру, кратность для жилой комнаты (замена хотя бы 1-2 раза за час) 20 м²с высотой потолков 3 м будет равна минимум:

20х3х1=60 м³/ч.

Для расчета площади сечения воздуховодов применяют формулу:

S= L/(3600×V).

Здесь L- нужный воздухообмен в комнате, V — скорость потока воздуха. Значение скорости в среднем берут 4 м/с.Дальнейшие расчеты зависят от того, какой тип вентиляции предполагается обустроить в доме. Подбирается или установка с требуемыми параметрами, или проводится сложный расчет протяженности вытяжной трубы, связанный с перепадом высот, аэродинамикой и пр.

Естественная и принудительная вентиляция

В зависимости от площади здания, внутри него может монтироваться естественная вентиляция или принудительная.

Особенности естественной вентиляции

Основным плюсом такой вентиляции считается дешевизна. Воздух в данном случае движется по дому естественным образом. Минусом систем этого типа считается то, что обустраиваться они могут только в небольших зданиях с малым количеством помещений.

Искусственная вентиляция

Искусственная вентиляция предполагает использование в схеме разводки оборудования, искусственным образом обеспечивающего подачу свежего воздуха и удаление использованного, а также воздуховодов. Такие системы отличаются конструктивной сложностью, но при этом считаются и наиболее эффективными.

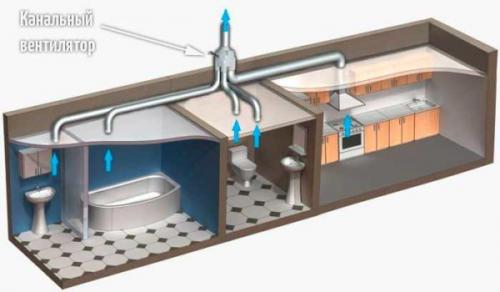

Самая простая вентиляция в доме. Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды . С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

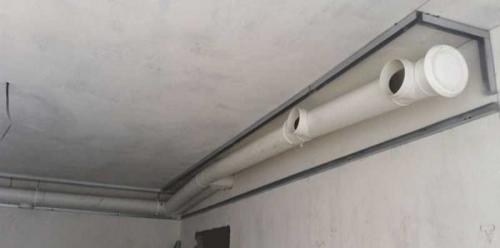

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

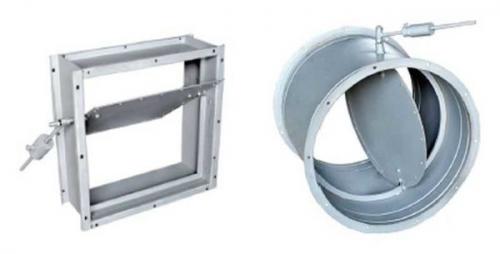

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Источник: https://milyj-dom.ru-land.com/stati/ventilyaciya-v-chastnom-dome-i-kvartire-chto-takoe-organizovannaya-estestvennaya-ventilyaciya

Система вентиляции в частном доме. Какая схема лучше для коттеджа?

Чтобы определиться, какую и как лучше всего в частном доме обустроить вентиляцию, требуется учесть массу факторов. Здесь важны характеристики всех инженерных систем и устройств обогрева здании.

При выборе подходящего типа системы вентиляции следует учитывать:

климатические особенности местности;
наличие рядом с домом источников неприятных и вредных примесей в воздухе;
назначение разных помещений;
индивидуальные особенности архитектуры строения;
наличие газовых плит или котлов, а также каминов либо печей на дровах/угле;
количество постоянно проживающих в коттедже и многое другое.

Самостоятельно проектировать и монтировать рекомендуется только естественную вентиляцию. Для ее расчета применяются упрощенные методики с усредненными показателями. Разобраться в них не представляет труда.

Для жилых комнат установлена скорость воздухообмена в 30 м³/час, для санузлов и туалетов в пределах 25–30 м³/час, а для кухни – 70–100 м³/час. Исходя из этих данных и кубатуры комнат, нужно лишь рассчитать ширину вентиляционных каналов, а потом их обустроить в здании.

Причем делать это лучше всего еще на стадии проектирования коттеджа. Зачастую самый оптимальный вариант – это вентшахта в середине строения с выводом ее выше конька крыши.

Чтобы грамотно рассчитать механическую вентиляцию, требуется обладать должной компетенцией. Ошибки в расчетах могут привести к постоянным поломкам вентиляционного оборудования и завышенной цене монтажа

Если частный дом возводится в два–три этажа и для него выбрана принудительная система воздухообмена, то ее проектирование лучше доверить профессионалу. Монтаж потом можно осуществить своими руками.

Однако если опыта в подобном вопросе нет и не хочется столкнуться с проблемами в будущем, то и установку всего оборудования для вентилирования также стоит перепоручить специалисту.

В сравнении с механической, естественная вентиляция дешевле, меньше шумит и не зависит от наличия электропитания. Однако ее сложнее регулировать. Плюс тяга в ней сильно зависит от внешних атмосферных факторов.

Но отсутствие электрических вентиляторов – это отсутствие проблем с поломками и необходимости их обслуживания.

Принудительная система вентиляции в частном доме в комбинированном либо только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако она позволяет экономить на обогреве и более точно контролировать микроклимат в коттедже.

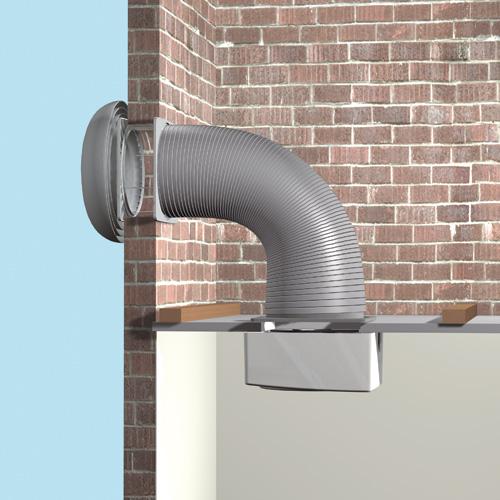

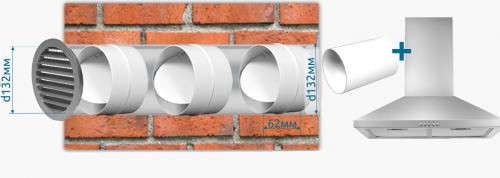

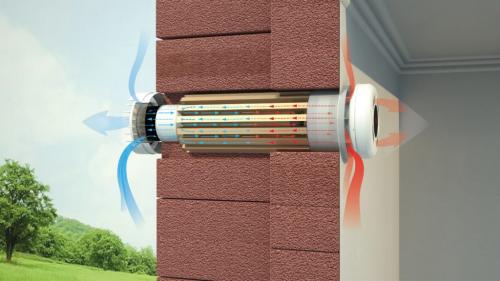

Вентиляция в частном доме через стену. Схемы вентиляции через стену

Обеспечить постоянный воздухообмен требуется во всех жилых помещениях. Особенно нужна система вентиляции в комнатах с пластиковыми окнами. Также она понадобится на кухне, в санузле. Схема вентиляции в частном доме может быть с естественным или механическим оттоком воздуха. Также возможен комбинированный вариант.

Организация естественной вытяжки в частном доме предполагает монтаж пары отверстий на противоположных стенках: одну дырочку нужно сделать ближе к потолку, другую рядом с полом.

Оснащают их специальными клапанами. При этой схеме циркуляция воздушных масс происходит по физическим законам. Теплый воздух поднимается к потолку и выходит через расположенное рядом отверстие. Прохладные массы, наоборот, затягиваются внутрь помещение через нижнюю дырочку.

Иногда вытяжку делают на самом потолке, установив металлическую или пластиковую трубку с выходом на крышу.

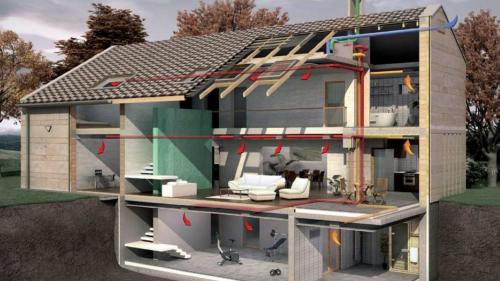

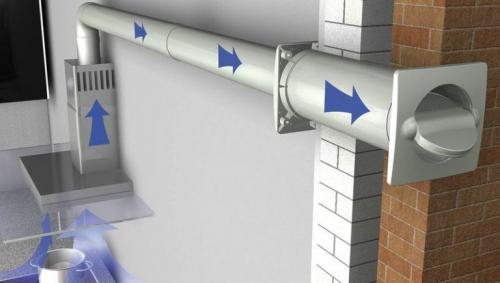

Аналогичным образом организуется механическая вытяжная вентиляция в частном доме с выходом в стене. Вместо клапанов в этом случае монтируются настенные или канальные вентиляторы. Первые представляют собой небольшую коробочку, внутристенную трубку и защитную решетку с уличной стороны.

У канальной разновидности вентилятор установлен внутри трубки, а решетками перекрыты оба ее выхода. Механический вентилятор можно установить только на одно отверстие: приточное или вытяжное. Но в просторных комнатах рекомендуется оснастить им обе дырочки в стенах.

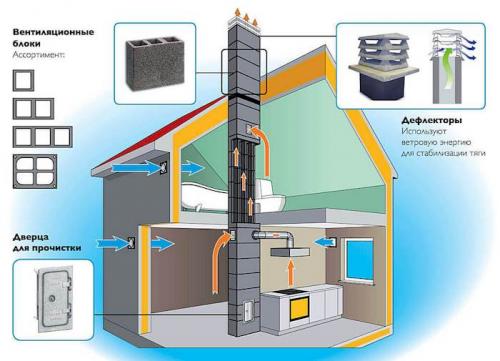

Естественная вентиляция в частном доме. Схема и принцип работы естественной системы вентиляции, ее преимущества и недостатки

Принцип работы заключается в простой схеме: воздух проникает в помещение нагревает (охлаждает) отрабатывает выходит на улицу. Природный круговорот воздушной массы используется в естественной системе вентиляции.

Через каналы, которые предусмотрены в стадии строительства, происходит движение воздуха — помещение вентилируется. Не обеспечивая приток воздуха, говорить об идеализации системы вентиляции сложно.

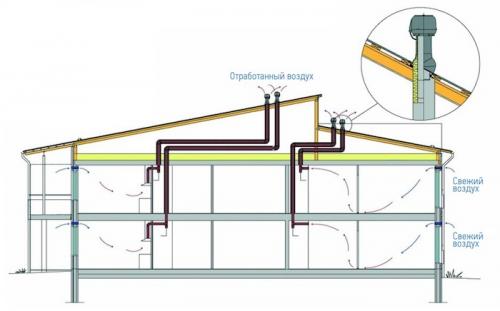

Схема естественной приточно-вытяжной вентиляции в частном доме

При обеспечении достаточного притока воздуха в помещение, отработанный состав удаляется через вытяжные отверстия естественной вентиляции из зоны наибольшего загрязнения: кухня, ванная, туалет.

Актуальные строения имеют герметичный периметр дома:

Современные двери соответствуют нормативной базе;
Пластиковые окна далеко ушли от вчерашних створок и ставень и т.д.

Правильная система вентиляции выполняет обязательное условие: поступательный сбалансированный приток и отток воздуха. Герметичность не позволяет идеально работать естественной системе вентиляции. Если все закупорить, процесс нарушается.

Появляются признаки недостаточной вентиляции помещения:

Запотевание стекол;
Жирный налет на стенах в кухне;
Грибок на стенах в кухне и санузле;
Повышенная влажность относительно естественного фона в зимний период.

Через систему естественной вентиляции могут проникать посторонние запахи. Причина кроется в одновременном использовании двух типов вентиляции. Иногда ставят принудительную вытяжку на кухню, где есть уже естественная вентиляция.

Ее вводят в канал, предназначенный только для естественной вентиляции. В результате происходит переизбыток воздуха. Движение превышает нормативы в десятки, сотни и тысячи раз. Такой воздух ищет ближайшие места, чтобы реализовать свой потенциал. Жильцы в своем доме ощущают всю палитру запахов, которые передаются на верхние этажи. Такая вытяжка рушит всю естественную вентиляцию.

Основное требование к устройству вентиляционных каналов – их делают во внутренних стенах, чтобы конструкция находилась всегда в тепле. Стандартное планирование жилого помещения заключается в том, чтобы организовать забор отработанного воздуха через ванну, санузел, кухню.

Канал естественной вентиляции устанавливают вровень с крышей, можно чуть выше. Допускается отклонение по нормам под углом 15^◦от конька по направлению к вентканалу.

Тяга зависит от трех факторов:

Высота столба. Чем выше канал естественной вентиляции, тем сильнее будет тяга;
Перепад плотности воздуха, которая зависит от температуры внутри и снаружи помещения. Например, на улице зимой -30^◦C, а в помещении +26^◦C, то тяга будет максимальная. Чем больше перепад температур, тем активней движение воздуха в канале. Летом при одинаковой температуре воздуха на улице и в помещении тяга отсутствует или работает, как на приток;
Флюгарок труба должна устанавливаться с подветренной стороны, чтобы поддувалась ветром со всех сторон. Если труба будет установлена ниже, то с одной стороны будет обдувание, с другой кровля не даст попасть ветру в вентканал.

Когда воздух проходит через верх трубы появляется разряжение, и воздух из канала вентиляции захватывается еще сильней. Чем выше разница температур и сильней ветер на улице, тем эффективней работает естественная вентиляционная система.

Чистый, но холодный воздух поступает в дом. Он имеет большую плотность, поэтому стремится уйти вниз. В то же время радиаторы создают потоки горячего воздуха. В зоне встречи двух потоков создается турбулентное движение встречного взаимообмена воздушных масс.

Отработанный воздух, который содержит в себе углекислый газ, более тяжелый, чем тот, который поступает с улицы. Углекислота имеет плотность на 20% больше обычного воздуха. Отсюда наиболее грязный воздух находится в нижней зоне. Сверху более чистый и теплый воздух.

Бюджетная вентиляция в частном доме. Зачем в частном доме нужна вентиляция

Индивидуальные застройщики консервативны и не всегда имеют представление о нормативах и механике воздухообмена. Поэтому часто дома строятся без вентиляции. Наши предки рубили свои дома, полы и потолки настилали из досок, а в пятистенке устраивалась как минимум одна печь. Такая технология делала дом дышащим. Воздух проникал в дом через щели деревянных конструкций и вытягивался печкой. Чтобы понять, как с понятием и расстановкой сделать вентиляцию в частном доме, необходимо осознать как изменились строительные технологии. Современные дома стало невозможно вентилировать по старому методу:

Ограждающие конструкции и облицовочные материалы стали герметичными. Во главе современной конструкторской мысли стоит энергосбережение и подсоса свежей приточки не бывает ни с пола, ни с потолка ни со стен;
Стандартом современного окна стал пластиковый стеклопакет, а дверные проемы плотно герметизируются резиновыми уплотнителями;
Печки в домах сейчас не увидишь, для газового котла пристраивают к дому специальную топочную.

Внутри дома создается изолированное пространство, которое становится крайне неблагоприятной средой для проживания человека. В ней накапливаются вредные вещества, углекислый газ, а попытки ручного проветривания запускают домой городской смог, выхолаживая комнаты в зимнее время. Только продуманная до последнего болтика и самореза система вентиляции в частном доме избавит вас от подобных проблем и создаст необходимый климатический комфорт.

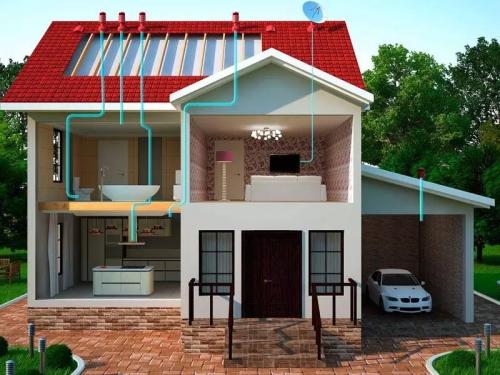

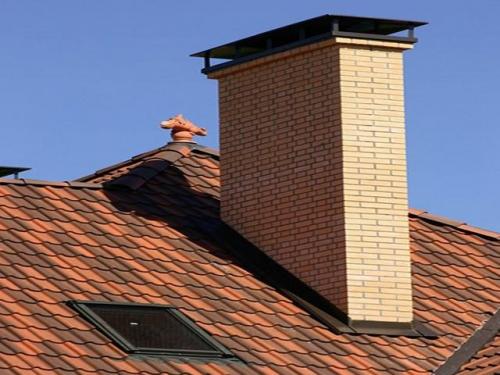

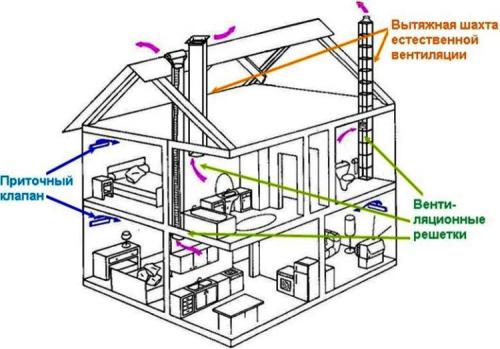

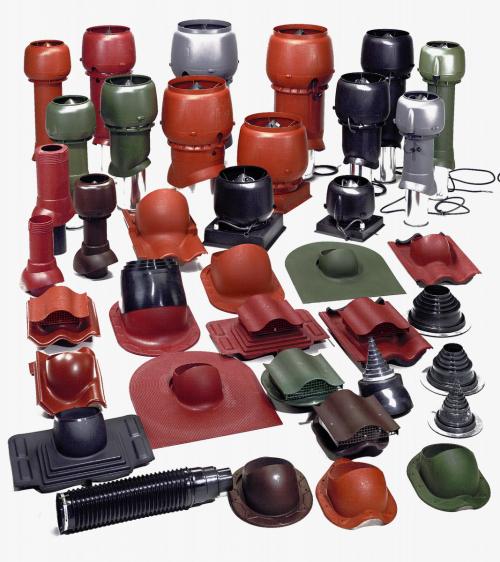

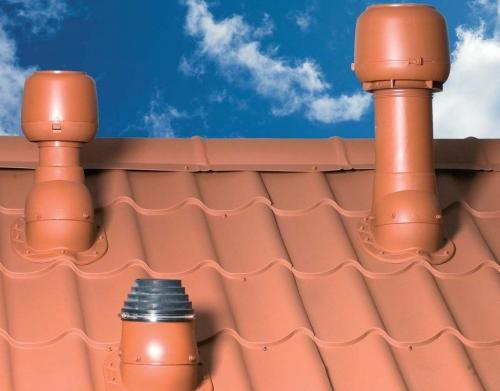

Вентиляция в частном доме через потолок. Устройство вентиляционных выходов: что такое вентиляция с выходом на крышу

Естественная вентиляция в частном доме – это важная система, которая должна создаваться при строительстве. Подробнее о том, как оборудовать вентиляцию на крышу, будет рассказано в этой статье.

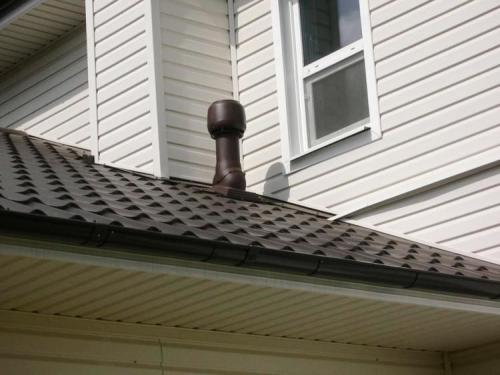

Для чего на крышу устанавливают вентиляционный выход

Процесс обмена воздуха очень важен не только для комфорта, но и для здоровья. В жилых помещениях в воздухе скапливается много вредных веществ, негативных для здоровья. Среди них и углекислый газ. Если он начнет скапливаться в больших количествах, и не выводиться, будет образовываться окись углерода.

Появляется также накопление пара, что будет негативно влиять не только на организм. Он увлажняет отделку и ограждающие конструкции, из-за чего будет формироваться грибок и появляться пылевой клещ. Чтобы этого не допустить, требуется качественная система вентиляции, состоящая из вентилятора, дефлектора и решетки для защиты.

Как распланировать вентиляционные проходы

Лучше всего приступать к проекту системы вентиляции в частном доме, когда создаете проект коттеджа. Также это можно делать, когда строится дом. Главное это завершить до закрытия контура здания. Однако в последнем случае может потребоваться реконструкция систем инженерии в строении. Важно на этапе создания схемы вентиляции в частном доме учитывать особенности конструкции и положения жилых и технических комнат.

Если в устройстве системы будут неполадки, начнут накапливаться неприятные запахи в доме. Когда будет меняться погода, возникнет обратная тяга.

Особенности узловой конструкции

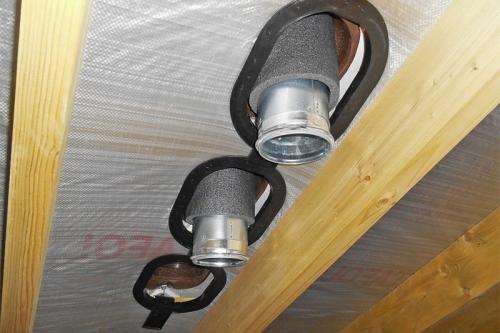

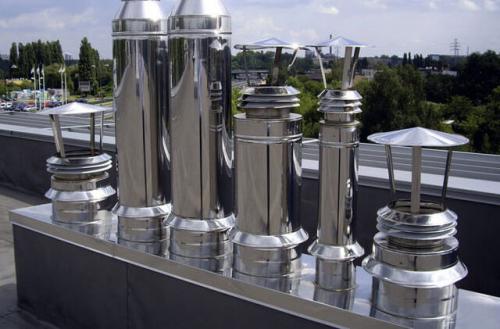

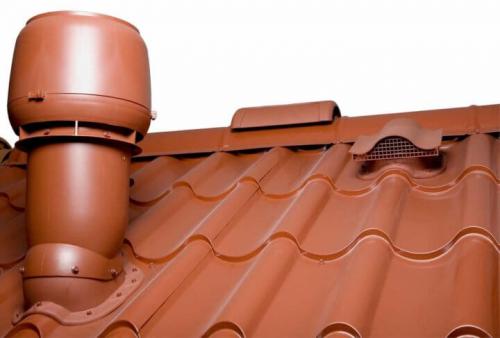

Проходной узел вентиляции, которая выходит на крышу, это труба из металла, пластика или комбинированного материала. Ее устанавливают в сквозное отверстие, сделанное в кровле. Фиксация осуществляется в стакане из металла. Когда проходной узел будет установлен, нужно его тщательно загерметизировать и утеплить.

Монтаж вентиляции в частном доме своими руками должен выполняться не только с наружной, но и с внутренней стороны.

С нижней части нужно подвести вентиляционный воздуховод, а с верхней установить капельник защиты или дефлектор.

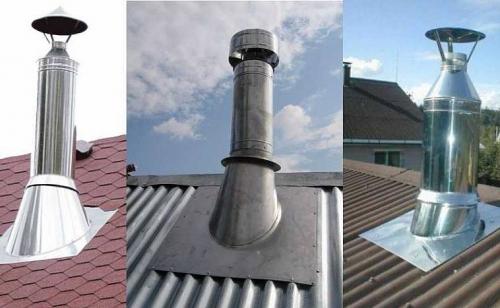

Чтобы установить проход вентиляционной трубы, воспользуйтесь готовым фасонным изделием для кровельной вентиляции. Труба должна быть комбинированной. Выбирайте модели, которые состоят из оцинкованной внутренней части, и наружной полипропиленовой. Внизу изделия, в месте, которое подключается к воздуховоду, есть уплотнитель. Верхняя часть выглядит, как колпак с дефлектором.

Когда будете планировать и устанавливать узлы прохода вентиляционной трубы, учитывайте такие особенности:

вид кровли;
материал, из которого делалась кровля;
угол скатной кровли.

Заранее продумайте, как будете проводить герметизацию и утепление. Среди основных требований к углу прохода выделяют:

Выбирайте сооружения, которые не имеют изгибов. Это позволит воздуху беспрепятственно двигаться наружу.
Не объединяйте группы вентиляционных проходов. Каждый из них должен соответствовать конкретному помещению. Проход должен быть отдельным и вертикальным. Так воздух будет лучше циркулировать.
Устанавливайте вентиляционные выходы так, чтобы они проходили сквозь конек кровли по центру. Если такой возможности нет, устанавливайте максимально близко к нему.
Выбирайте качественные изделия, которые будут обеспечивать постоянное движение и герметичность.

Каких рекомендаций придерживаться при установке

Не каждый человек справится с установкой принудительной вытяжной вентиляции в доме. Для этого необходимо подготовить набор инструментов и материалов. Перед началом работы продумайте схему, и двигайтесь в определенной последовательности. Подробнее об основных рекомендациях будет рассказано далее.

Как выбрать место для трубы

Устанавливайте выход трубы так, чтобы формировался небольшой наклон и изгиб. Лучше всего устанавливать трубу над стояком шахты вентиляции, который находится внутри.

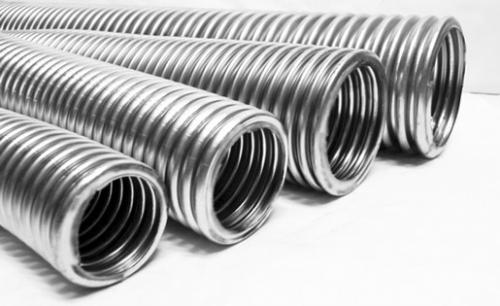

Если у вас такая возможность отсутствует, воспользуйтесь гофрированной трубой. Они необходимы для соединения узлов.

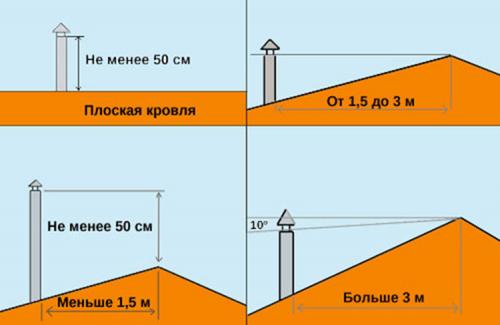

Определение высоты трубы

Основные показатели труб, которые устанавливаются над кровлей для частного дома, прописаны в СНиП.

А именно:

Высота трубы должна соответствовать размеру дымохода.
Если кровля плоская, высота трубы должна быть около 50 см. Однако при этом должен учитываться и диаметр трубы.
Если кровля скатная, учитывайте расстояние, на котором находится выход от конька. Если оно более 1,5 м, высота трубы должна быть 50 см и более.
Если расстояние от выхода к коньку более 3 м, проведите вертикальную линию от верхней точки крыши вдоль кровли. Пиковая часть трубы должна прикасаться к линии, которая идет от конька к горизонту.
