Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.

Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

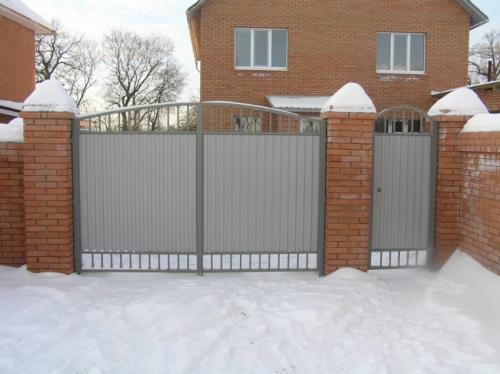

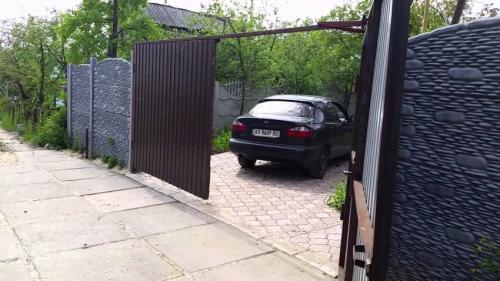

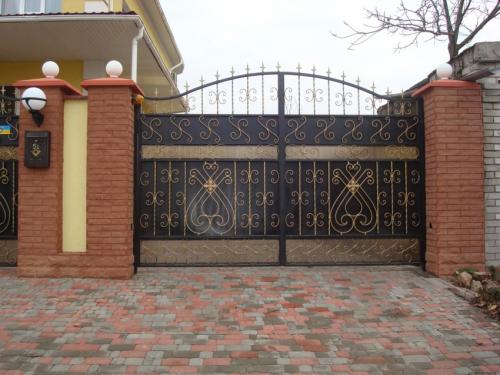

Распашной тип

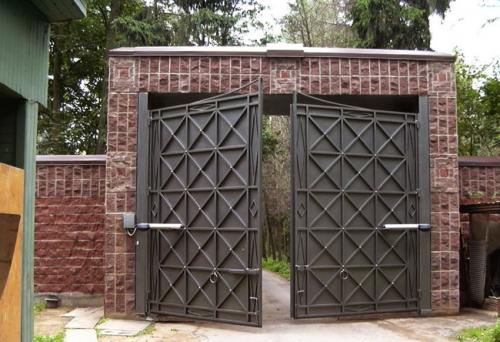

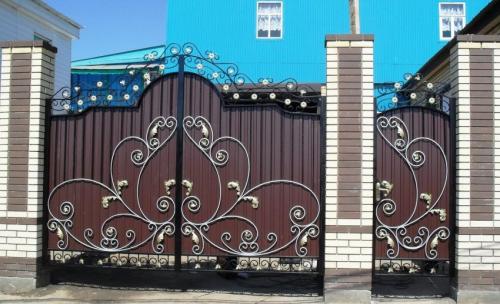

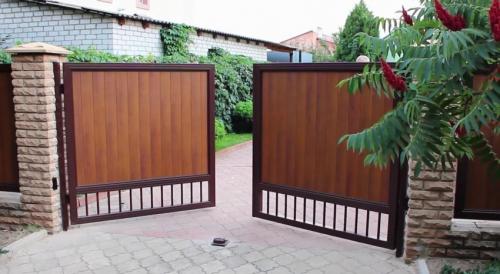

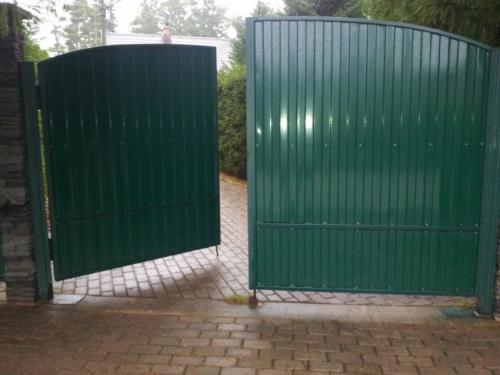

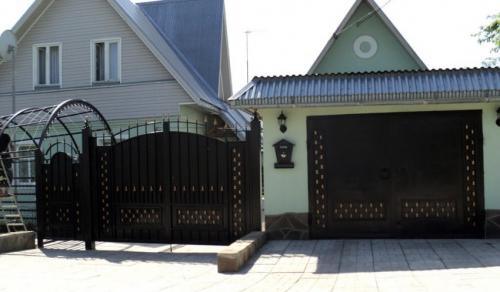

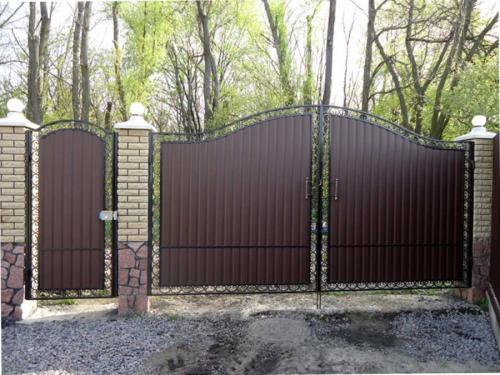

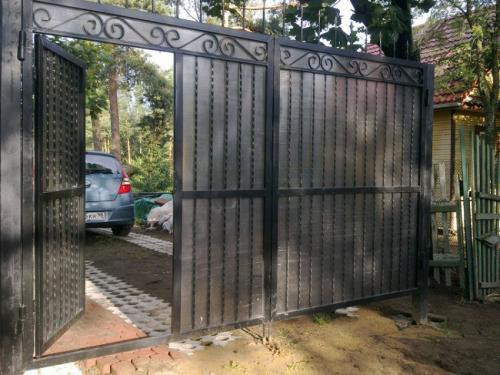

На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.

Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Монтировка происходит по такой схеме ворот:

Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.

Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

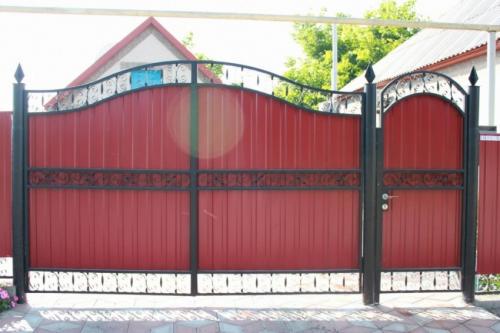

В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.

Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.

Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.

Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.

Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок. Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию. Вес петель должен соответствовать материалу.

Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Преимущества такого выбора состоят в следующем:

  • экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
  • легкие монтажные работы.

Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Рабочий процесс

Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.

Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.

Можно выделить такие способы установки:

  • забивание;
  • бетонирование.

Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.

Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить. При этом обращайте внимание на вертикальность стойки.

Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.

Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.

Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.

Распашные ворота своими руками чертежи. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

    Распашные ворота своими руками из профнастила. Процесс изготовления ворот из профнастила своими руками

    из профнастила по праву считаются самыми популярными, благодаря своим преимуществам среди аналогов, одно из которых – их можно изготовить своими руками.

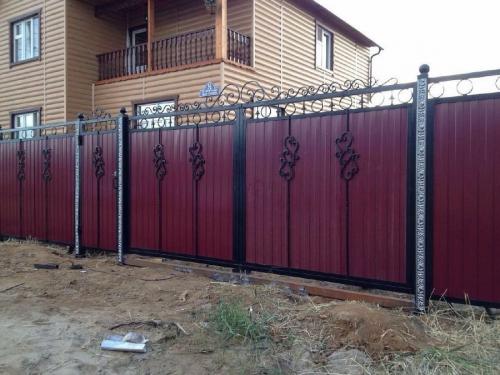

    Достоинства и виды ограждений из профнастила

    Распашные ворота своими руками из профнастила. Процесс изготовления ворот из профнастила своими руками

    Самостоятельно изготовить ворота можно из различных материалов, их выбор будет зависеть от суммы предполагаемых расходов, выбранного дизайна и мастерства хозяина участка. Многие из владельцев загородных строений при этом отдают свое предпочтение профиллированному листу, и это неудивительно, ведь выполненные из профнастила не только забор, но и ворота, обладают многими достоинствами:

    • экономичность;
    • прочность и долговечность;
    • простота в изготовлении;
    • легкость;
    • большое разнообразие декора.

    По способу открытия ворота из профиля разделяются на распашные и откатные. Каждый из данных видов имеет свои преимущества, а также и недостатки в использовании.

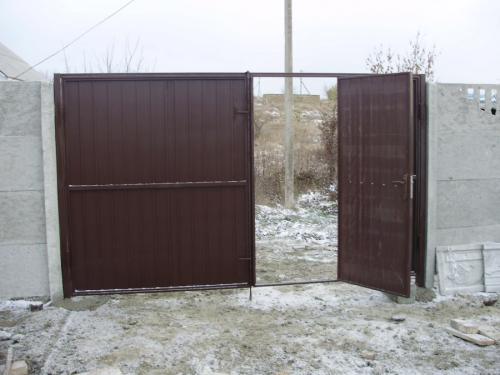

    Распашные ворота

    Распашные ворота своими руками из профнастила. Процесс изготовления ворот из профнастила своими руками

    Распашные ворота своими руками из профнастила. Процесс изготовления ворот из профнастила своими руками

    Распашные ворота своими руками из профнастила. Процесс изготовления ворот из профнастила своими руками

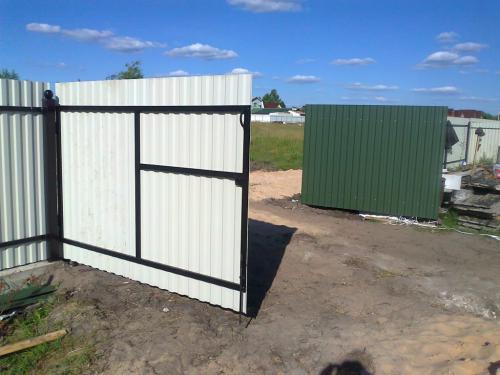

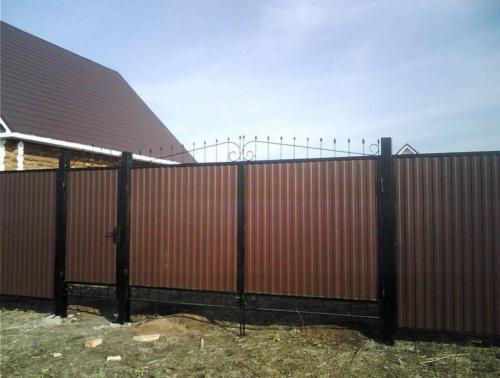

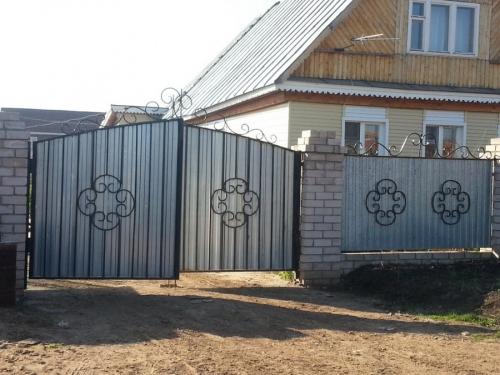

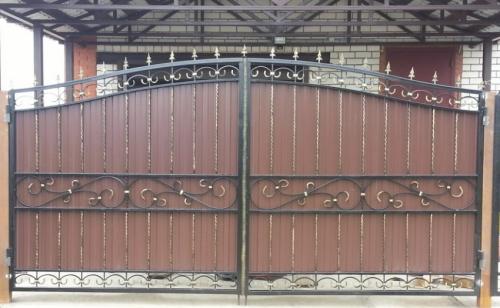

    Данная разновидность ворот из профнастила наиболее проста для самостоятельной установки. Распашная конструкция представляет собой две стойки, на которые фиксируются створки, обшитые металлическим профилем. Готовые ворота должны двигаться плавно, безо всяких препятствий в ходе использования.

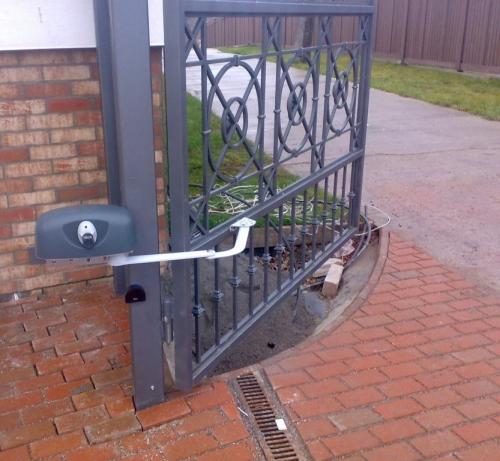

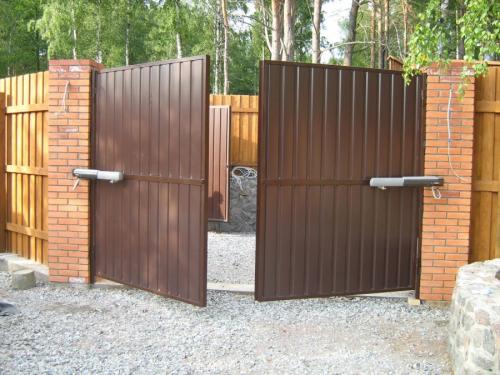

    Распашные створки можно сделать таким образом, чтобы они открывались вручную либо в автоматическом режиме. При этом электропривод встраивается в данный вид ограждения в основном на промышленных территориях, где идет активное движение транспортных средств.

    Распашные ворота доступны и просты в установке, однако, у них имеется и существенный недостаток – необходимо наличие свободного пространства, чтобы полностью открыть створки.

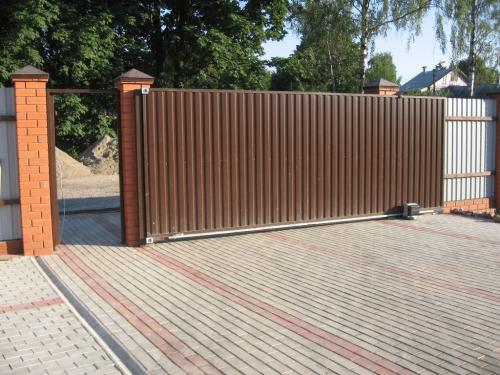

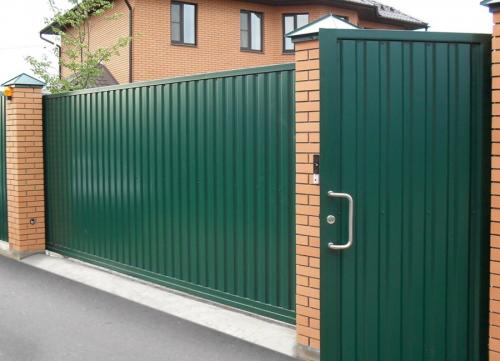

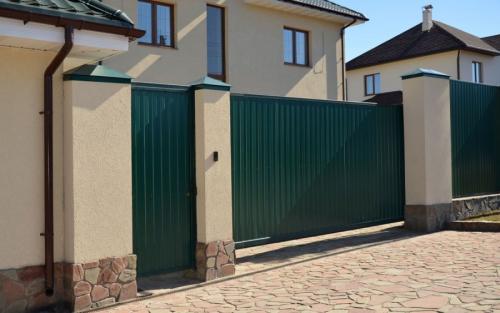

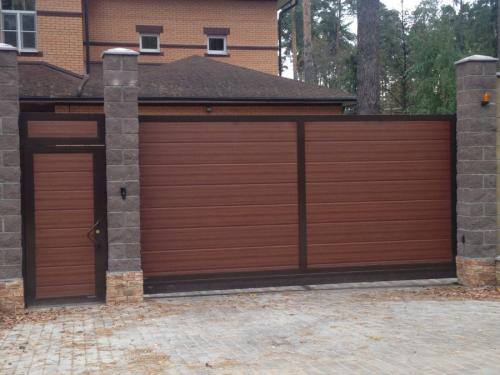

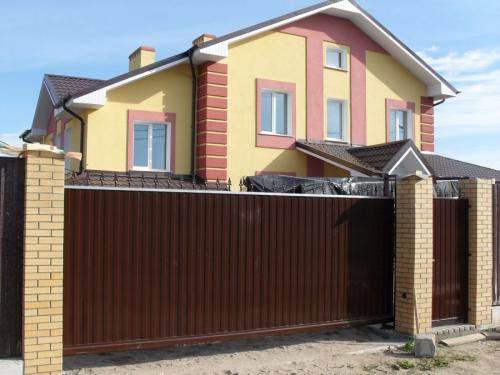

    Откатные ворота

    Распашные ворота своими руками из профнастила. Процесс изготовления ворот из профнастила своими руками

    Распашные ворота своими руками из профнастила. Процесс изготовления ворот из профнастила своими руками

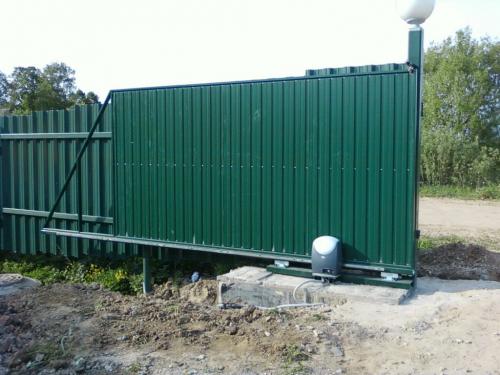

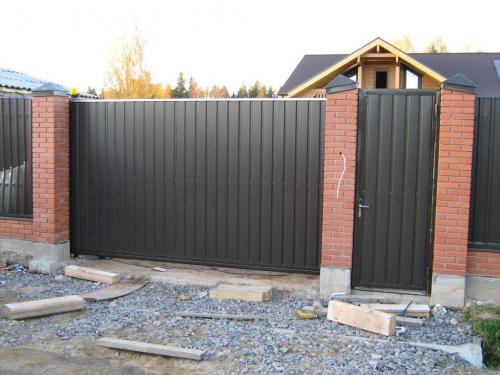

    Самыми удобными в использовании считаются, так как более функциональны.

    Для справки! Их конструкция делается таким образом, что створки отъезжают в сторону при открытии, что позволяет экономить пространство.

    Кроме того, после установки такого ограждения у владельца территории будет отсутствовать необходимость расчищать место от снега для открытия створок в зимний период года. Однако, несмотря на существенные достоинства, которыми характеризуются откатные ворота перед распашными, у них имеются и недостатки:

    • установка обойдется дороже;
    • закладка фундамента должна происходить по более сложной схеме;
    • требуется приобретение специальных комплектующих материалов.

    Такое ограждение в основном оборудовано автоматикой, вручную открывать и закрывать данную разновидность ворот крайне неудобно.

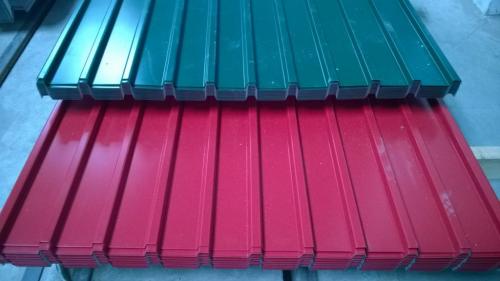

    Как выбрать подходящий профиллированный лист?

    Такие листы производятся различной толщины, жесткости и цветового исполнения, поэтому каждый сможет подобрать материал, подходящий к общему экстерьеру участка. Для грамотного выбора, следует знать, каким образом листы маркируются.

    Распашные ворота своими руками из профнастила. Процесс изготовления ворот из профнастила своими руками

    Профнастил с-18.

    Профнастил НС35.

    Распашные ворота своими руками из профнастила. Процесс изготовления ворот из профнастила своими руками

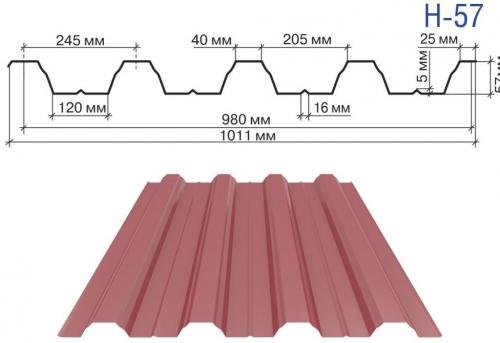

    Профнастил Н-57 полиэстер 0,5 мм.

    От степени жесткости, которая определяется высотой «ребер», зависит и маркировка. Она расшифровывается следующим образом:

    1. «С» – профнастил с небольшой толщиной и малой высотой «ребер». Такой материал применяют для возведения различных ограждений.
    2. «НС» – более плотный материал, который используется при строительстве крыш, ворот и заборов.
    3. «Н» – самый тяжелый и плотный профиллированный лист, который в основном применяется в установке ангаров. Для использования в качестве материала для ворот такая маркировка нежелательна.

    Помимо толщины и плотности материала в маркировке указывается высота «ребер». Наиболее подходящими для изготовления ворот считаются С8 и С10, где цифры указывают на высоту «волн» в миллиметрах.

    Оцинковка – не единственный слой, которым покрываются стальные листы при изготовлении профнастила. Кроме него, на материал кладут полимерный слой, защищающий поверхность от механических повреждений. Он имеет различные расцветки, и выбрать наиболее гармонирующий к забору и постройкам на участке можно по фото в каталогах, предлагаемых в специализированных супермаркетах.

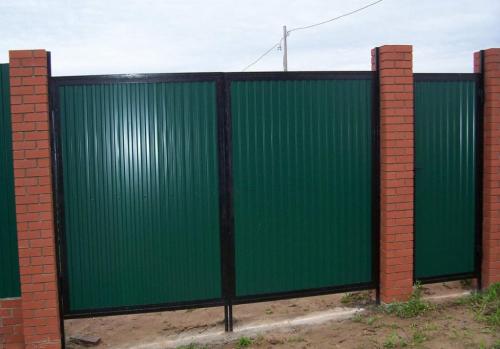

    Процесс установки распашных ворот

    Прежде чем сделать крепкие ворота из профнастила своими руками, следует подготовить чертеж с указанием точных размеров. При этом необходимо учесть вид автотранспорта, который будет проезжать через возведенную конструкцию, а также наличие калитки.

    Распашные ворота своими руками из профнастила. Процесс изготовления ворот из профнастила своими руками

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

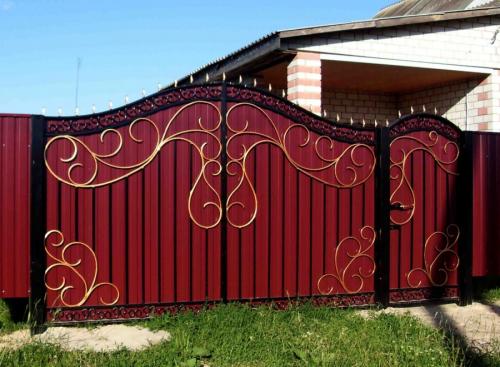

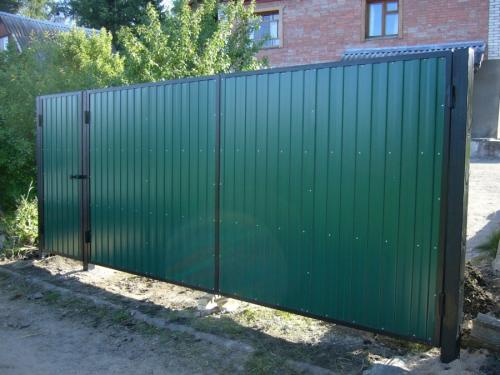

    Есть о снования утверждать, что сделать ворота из профнастила своими руками не так уж и сложно. Речь идет о простой распашной конструкции, которая лишена излишеств в виде украшений, ковки и тому подобного. Разве чтоявляется обязательной. Такая работа не требует особой профессиональной подготовки и сложного оборудования.

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

    Еще одно преимущество простых ворот из профнастила – относительно невысокая стоимость. Это недорогой материал, а выглядит он прилично, при правильном подборе цветов хорошо впишется в окружающую местность.

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

    Конструкция ворот

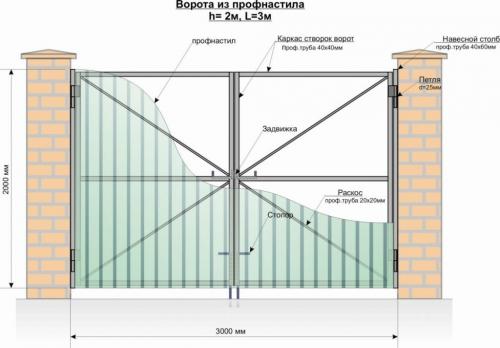

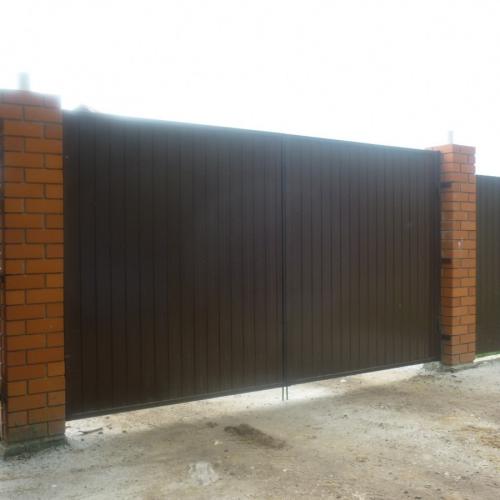

    Чертеж ворот с профнастилом демонстрирует крайнюю простоту и неприхотливость конструкции. Но простота эта кажущаяся, есть немало нюансов, которые надо учитывать, в противном случае ворота не будут выполнять свою функцию надлежащим образом.

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

    Итак, ворота – это:

    • две створки;
    • две трубы для крепления створок;
    • перекладина (в некоторых конструкциях);
    • калитка (если есть);
    • фиксаторы створок;
    • поворотные петли;
    • проушины под замок.

    Створки

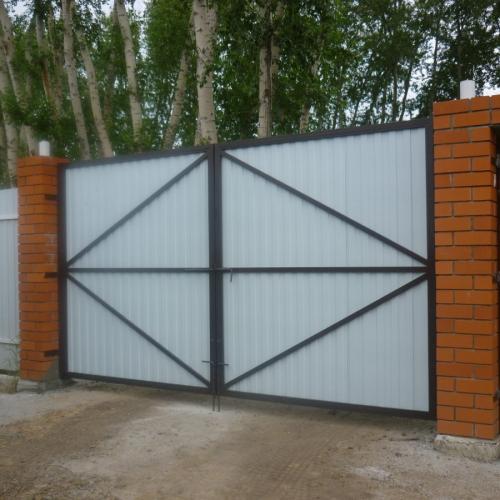

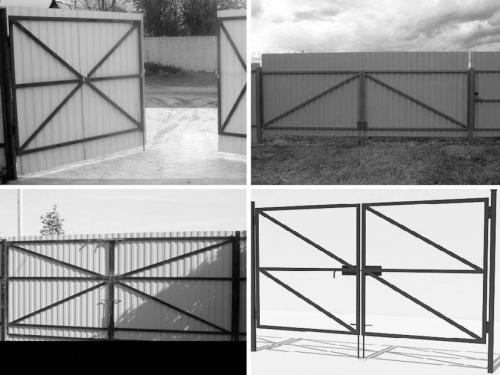

    Створки для такого устройства, как, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

    • крестообразными;
    • горизонтальными;
    • закрепленными наискосок.

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

    Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

    Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

    Важно, чтобы в месте сварки труб строго выдерживался угол в 90°. Для контроля при сваривании необходимо использовать строительный угольник, либо специальное крепление. В противном случае створки будет невозможно ровно установить в воротах.

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

    Перекладина

    Укреплять створки приходится для того, чтобы они не провисали под осевой нагрузкой от собственного веса. Для этой проблемы есть более простое решение. Это перекладина, которая располагается в верхней части ворот, от столба до столба.

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

    Прочность конструкции с перекладиной солидная, но тогда во двор не сможет заехать техника, которая выше ворот. И на этот случай есть решение: верхнюю часть рамы можно сделать съемной.

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

    Подготовка составных частей ворот

    Сварка – основной способ крепления для такой конструкции, как ворота из профнастила. Трубы для створок зарезаются на концах под углом 45°.

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

    Такой подход считается профессиональным, но он требует определенной квалификации, а также наличия оснастки и инструмента. Это торцовочная пила по металлу, которая в домашней мастерской ни к чему. Можно отторцевать трубы и вручную, но надо работать очень аккуратно.

    К опорным столбам и створкам привариваются элементы поворотных петель. Опять же, место под их крепление должно быть определено максимально точно, в противном случае неизбежен перекос. Лучше всего створку временно закрепить на трубе и размечать по месту. Проушины под висячий замок можно приварить уже тогда, когда ворота установлены.

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

    Если изготавливаются ворота с калиткой, необходимо практически повторить все те же операции, которые описаны выше, от подготовки рамы и до установки замка.

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

    Материалы

    Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

    Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.

    Ворота распашные из профнастила своими руками чертежи. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

    Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.
