Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.
Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:
- верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
- средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
- нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.
Точно зная внутреннее устройство и принцип работы триммера можно самостоятельно осуществить ремонтные мероприятия для конструкции или замену отдельных, пришедших в негодность узлов, используя инструкцию по ремонту.
Самыми распространенными и часто встречающимися, подлежащими самостоятельному исправлению поломками агрегата можно назвать следующие проблемы:
- неисправность двигателя, за счет которых бензокоса не заводится и не работает;
- усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
- увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
- медленное и слабое функционирование режущей лески при недостаточных оборотах;
- засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
- быстрое и частое засорение карбюратора за счет применения некачественного топлива;
- засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.
Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.
Особенного внимания требуют отдельные запчасти и агрегаты приспособления, для их проверки не придется обращаться к профессиональному мастеру, комплекс диагностических мероприятий поможет своими руками выявить следствие возникновения потери работоспособности.
Ремонт штанги триммера своими руками. Первичная диагностика триммера.
На правильную работу двигателя и бензокосы в целом влияет огромное количество факторов, которые обычно связаны между собой. Если Вам не удается определить неисправность – обратитесь в проверенный сервисный центр.
Хотелось бы отметить, перед тем как приступать к разборке и серьезному ремонту, следует проверить элементарные расходные материалы. Эти «мелочи» часто влияют на работу и, возможно, ремонт триммера обойдется так сказать «малой кровью».
Свеча зажигания — отсутствие нагара, зазор электрода (0,5-0,6мм — либо согласно инструкции), хорошая искра

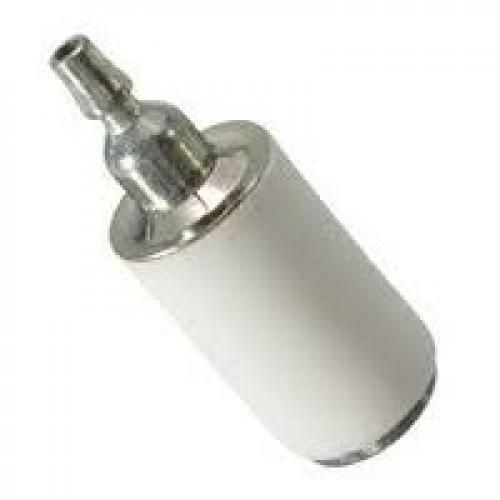

Топливный фильтр – отсутствие загрязнений, механических повреждений, хорошая пропускная способность. Периодическая замена согласно графику технического обслуживания в инструкции по эксплуатации

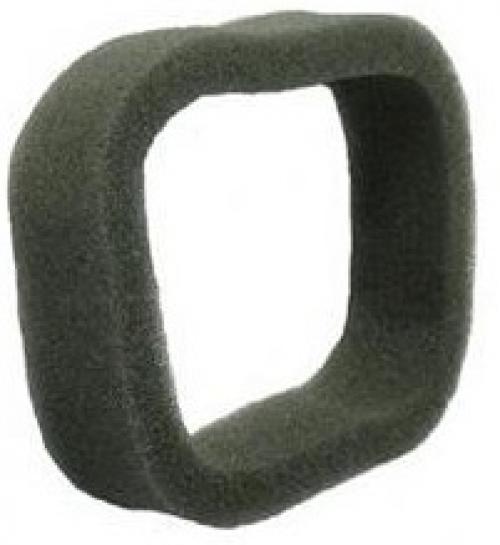

Воздушный фильтр – отсутствие опилок и загрязнений. Периодическая очистка в мыльном растворе и продувка под высоким давлением. Замена воздушного элемента согласно инструкции по экплуатации
Ознакомимся с другими возможными неисправностями:
1. Подсос воздуха в двигатель
Стоит отметить, что многие владельцы путают подсос воздуха с неисправностью карбюратора. Симптомы по дсоса воздуха в двигатель – сильное завышение оборотов, как кратковременное, так и постоянное. Либо коса просто отказывается заводиться.
Основные причины подсоса воздуха на китайском триммере:
- пропускает сальник коленвала (12*22*7мм малый) – со стороны стартера
- пропускает сальник коленвала (15*30*7мм большой) – со стороны маховика
- износ прокладок карбюратора
- трещина на адаптере карбюратора
Собственно, понять что именно из этого списка стало причиной подсоса воздуха на бензиновой косилке можно только путем детального осмотра. Откручивать, снимать и мучиться придется в любом случае, так что дальше по порядку.
Замена сальников китайского триммера.
Одной из главных причин подсоса воздуха в двигатель являются сальники коленчатого вала. Вообще эта проблема является самой распространенной на китайских триммерах и в некоторых случаях сальники начинают пропускать воздух уже в первый год службы. Всему виной некачественные резинотехнические изделия подобных косилок, ну и естественный износ тоже никто не отменял.

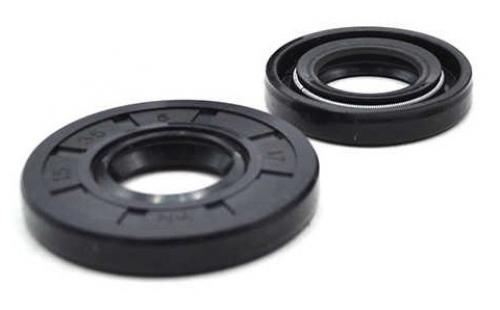

С двух сторон коленвала установлены сальники разного размера (12*22*7мм малый и 15*30*7мм большой). На сальники смело можно грешить, если он начинает «сопливить». Еще один показатель их неисправности — это плавающие обороты при работе на «горячую». Далее детально рассмотрим процесс замены.

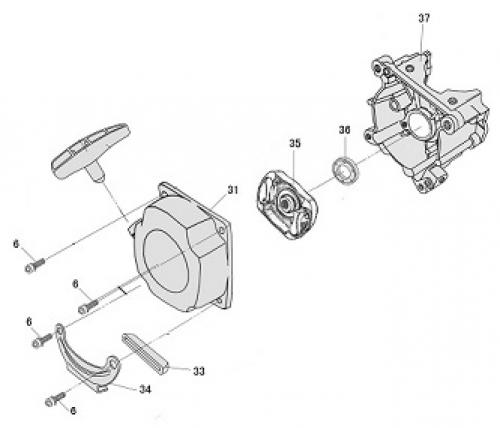

Замена сальника китайского триммера со стороны стартера:
Выкручиваем свечу зажигания, блокируем движение поршня стопором. Снимаем стартер (п.31). Головкой на 13мм откручиваем храповик стартера (п.35). Следы бензосмеси на сальнике, свидетельствуют о его необходимой замене. Тонкой плоской отверткой (шилом, или любым похожим предметом, что есть под рукой) извлекаем старый сальник (п.36), поддеваем его отверткой со стороны коленвала и снимаем его.
На внутреннюю поверхность нового сальника перед установкой наносим небольшое количества масла (можно масло, что используем для приготовления бензосмеси)
Продуваем и обезжириваем посадочное место под сальник, равномерно устанавливаем новый сальник.

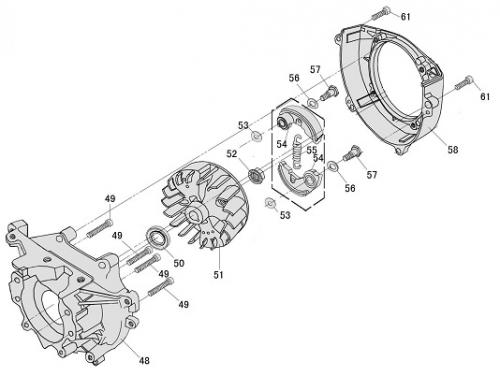

Замена сальника бензинового триммера со стороны маховика:
Выкручиваем свечу зажигания, блокируем движение поршня стопором.
Для удобства снимаем крышку картера (п.58) открутив 4 винта (п.61)
Откручиваем 2 винта крепления сцепления (п.57) с шайбами (п.56), снимаем сцепление в сборе и шайбы под ним (п.53)
Откручиваем гайку (п.52) маховика (п.51), но не до конца. Не сильным ударом по гайке «сбиваем его с коленвала». Откручиваем гайку, снимаем маховик и шпонку. Осмотрим поверхность сальника – следы влаги, либо влажных загрязнений, потертости и прочие повреждения на нем являются сигналом к его замене.
Тонкой плоской отверткой (шилом, или любым похожим предметом, что есть под рукой) извлекаем старый сальник (п.50), поддеваем его отверткой со стороны коленвала и снимаем его.
На внутреннюю поверхность нового сальника перед установкой наносим небольшое количества масла (можно масло, что используем для приготовления бензосмеси).
Замена прокладок и адаптера карбюратора на китайском триммере:
Другой причиной подсоса воздуха может стать адаптер карбюратора.
Ремонт китайской мотокосы. Конструкция бензокосы

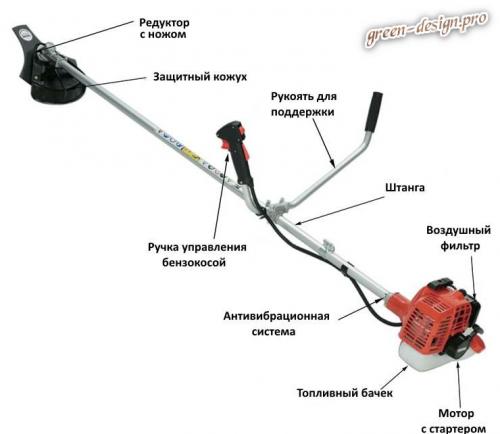

Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.
Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.
- 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
- 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.
Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.
Первый запуск в начале сезона
Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).
Если вы впервые пользуетесь триммером – обязательно ознакомьтесь с инструкцией по эксплуатации. Такая инструкция должна прилагаться для каждой бензокосы.
Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:
- Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
- Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
- Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).
- Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
- Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
- После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
- Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.
Устройство бензокосы. Знакомимся с инструментом

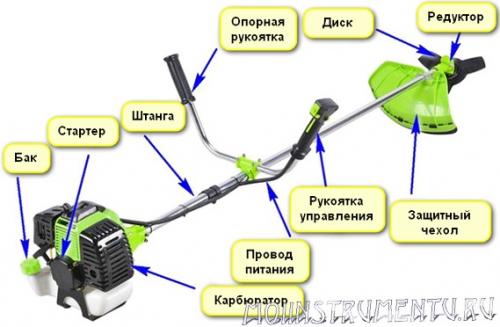

Вопросом о том, как правильно косить бензокосой и триммером задаются преимущественно новички, которые недавно обзавелись этими инструментами. Перед тем, как приступать к выполнению работ, рекомендуется узнать конструкцию и устройство бензокосы. К основным конструктивным элементам рассматриваемых инструментов относятся:
- Бензиновый двигатель 2-тактного типа. Есть инструменты с 4-тактными двигателями, недостатком которых является их большой вес
- Топливный бак — емкость для хранения разведенного бензина с маслом
- Редуктор — передаточный механизм, посредством которого происходит передача крутящего момента от вала двигателя к исполнительному органу
- Стартер — устройство запуска бензинового двигателя
- Штанга — жесткое основание, соединяющее двигатель с рабочим органом
Кроме бензиновых триммеров, производители выпускают также электрические и аккумуляторные аналоги. Главный недостаток бензиновых агрегатов по сравнению с электрическими и аккумуляторными в их большой массе. Вес триммеров бензинового типа достигает 8-10 кг (4-тактные), что зависит, прежде всего, от мощности. Чтобы упростить эксплуатацию инструмента, производители дополняют свои агрегаты специальными ремнями, которые еще называются разгрузочными.
Знать конструкцию инструмента нужно для того, чтобы научиться им правильно работать. В отличие от электрических и аккумуляторных аналогов, бензотриммерами нужно не только уметь косить траву, но еще и заводить двигатель.
Это интересно! Для запуска электрической травокосилки, нужно нажать только кнопку пуска, а старт бензинового агрегата осуществляется посредством применения стартера.
