Вентиляция в гараже своими руками. Схемы вентиляции для гаража
В большинстве случаев частный гараж – это небольшое помещение для одной легковой машины. Плюс нередко часть пространства в нем отдана под верстак с инструментами и место для складирования покрышек, канистр и т.п.
Сделать в таком строении самостоятельно вентиляцию проще простого. Производить сложные расчеты по воздухообмену здесь не требуется. Достаточно знать пару формул и норм.
Схем организации вентиляции гаража существует две:
- С естественным воздухообменом.
- С принудительной циркуляцией воздуха между улицей и помещением.
Реализация обоих вариантов предусматривает установку двух вентиляционных отдушин с трубами – одна на вытяжку, вторая на приток. Принудительная схема вентиляции нуждается в электрическом вентиляторе. Но для большинства гаражей с избытком будет хватать обычной системы с естественной тягой воздуха. Она энергонезависима, предельно проста в монтаже и дешева.
Циркуляция воздуха в гараже с ямой при естественной вентиляции
Требующую электропитание проточную или вытяжную вентиляцию в гараже делать стоит только при наличии в нем отопления. При этом лучше всего оставить свой выбор на одной вытяжке. С ее помощью можно организовать вполне эффективный воздухообмен. А обойдется она не так дорого, как комбинированная приточно-вытяжная вентиляция . Последняя состоит из немалого количества дорогостоящего оборудования, требующего еще и дополнительных трат при эксплуатации.
Выбирая схему вентиляции гаража, необходимо также учитывать конструктивные особенности гаражного бокса. Если он стоит в ряду однотипных сооружений, то есть ограничения по проделыванию вентиляционных отверстий в некоторых его стенах. Трубы вентиляции получится вывести далеко не со всех сторон строения. Но для повышения естественной тяги они должны располагаться в гараже как раз с разных его концов.
В таком случае рекомендуется останавливать свой выбор на вытяжном, приточном либо комбинированном варианте. Эти виды вентиляции в гараже не так сильно зависят от месторасположения и размера воздуховодов. Здесь более важна будет мощность вентилятора.
Вентиляция неотапливаемого гаража. Нормы вентиляции гаража
Строительство гаража планируется без обустройства дренажного оборудования, системы удаления избыточной влаги. Она попадает внутрь строения вместе с автомобилем – это оставшиеся на днище грязный снег, влага, соль, другие химические реактивы, используемые коммунальными службами для обработки дорог. Без выведения данных источников уровень относительной влажности внутри помещения повышается. В совокупности с оставшимися реактивами, солью влага постепенно начинает портить, разъедать кузов. Кроме того, неотрегулированный температурно-влажностный баланс негативно сказывается на деревянных, металлических конструкциях гаража, поверхностях инструмента.
Нормализовать температурный, влажностный показатели способна вентиляция строения. Также она вместе с отработанным потоком воздуха удаляет токсичные пары лако-красочной продукции, технических жидкостей, масла, топлива, угарный и выхлопные газы.
Нормы вентилирования гаражного строения, согласно СНиП, предусматривают организацию приточно-вытяжной вентсистемы для отапливаемого и неотапливаемого помещения, чтобы удалять, разбавлять вредные теплогазовыделения в соответствии с расчетом ассимиляции.
Внутри отапливаемого гаражного строения, предназначенного для хранения автомобиля, определяется температурный показатель – +5⁰ С. Внутри строения для хранения одной машины предусмотрен воздухообмен более 180 м³/ч. Иностранные изготовители вентиляционного оборудования рекомендуют оборудовать гаражи системой, позволяющей производить 6-10кратную смену воздушной массы за одни сутки.
Скорость движения воздушных масс – 0,3 м/с.
Вентиляция в гараже из пластиковых труб. Воздухообмен в смотровой яме
Канава, предназначенная для осмотра днища авто, нуждается в проветривании. Причина – влага, проникающая из грунта сквозь кирпичные или бетонные стенки, плюс стекающая с машины вода. Если сверху яма не закрыта досками, подойдет описанная выше схема, дорабатывать ничего не придется:
- Из-за большей плотности и веса холодный поток стремится опуститься вниз, вытесняя теплые воздушные массы. Часть воздуха из приточных отверстий движется на дно канавы.
- Перемешиваясь с внутренним воздухом, приток нагревается и становится легче. Его вытесняет вверх следующая порция холодной воздушной смеси.
- Попадая в зону действия вытяжки, воздух увлекается тягой вертикального канала и выводится наружу. Принцип работы вентиляции проиллюстрирован ниже на схеме.

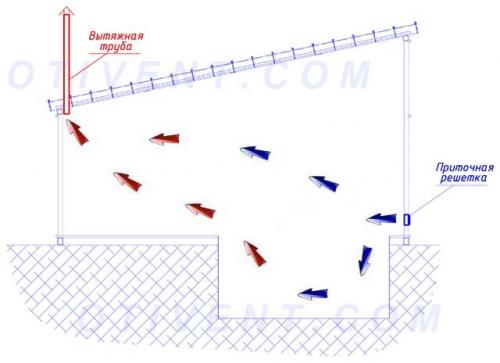

Приямок успешно проветривается, если не закрывать его досками
На практике чаще наблюдается другая ситуация: яма перекрыта досками, влага оттуда не удаляется и выпадает конденсатом на внутренней стороне щитов. Дерево гниет, железные уголки обрамления канавы точит коррозия.
Правильное решение проблемы — закладка под стяжку подземного воздуховода нужного диаметра, ведущего из ямы на улицу. Практикуется 2 варианта устройства вентиляции в яме:
- труба подключается к приточному стеновому отверстию и опускается на высоту 15—20 см от дна канавы;
- отдельный вытяжной воздуховод прокладывается из ямы под полом и вертикально поднимается на кровлю.

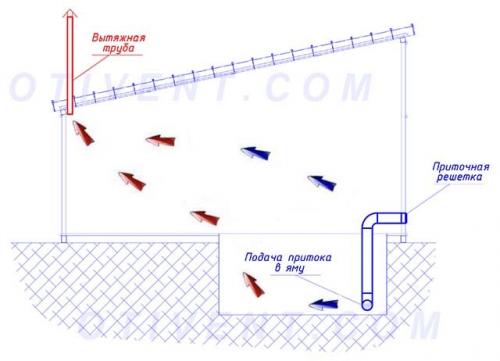

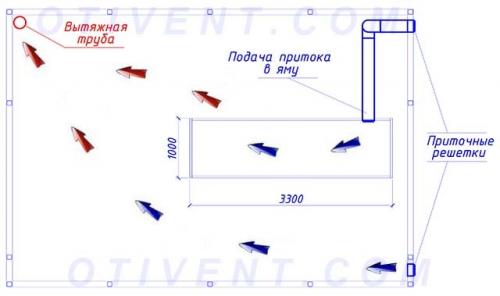

Провести в яму приточную трубу — самый доступный способ устроить проветривание
В первом случае мы подаем прямо в канаву свежий приток, во втором – отсасываем влажный воздух. Образовавшийся конвекционный поток заставит воздушные массы просачиваться сквозь щели меж досками. Оба варианта одинаково работоспособны. Обычно удобнее организовать приток – яма всегда устраивается ближе к воротам и входным отверстиям.
Примечание. Проложить дополнительный воздуховод при залитой стяжке непросто – придется долбить бетон и рыть траншею. Легче открыть приямок, а летом просушить деревянные щиты. Но на этапе строительства гаража лучше заранее разработать и реализовать проект вентиляционных систем.
Пластиковые трубы внутренней канализации – наиболее практичное решение для устройства естественного воздухообмена в ремонтной яме. Они дешевы и создают минимальное аэродинамическое сопротивление потоку. Дополнительное удобство – применение готовых колен и тройников.
Вентиляция в гараже на одной стене. Установка естественного воздухообмена
Такая вентиляция ввиду простоты установки и дешевизны подходит многим. Ее принято использовать также для погребов.
Установка вентиляции в гараже обязательно начинается с расчета.
Согласно СНиП, на каждые 10 квадратных метров площади должно приходиться 15 сантиметров диаметра воздуховода.
Например, размер гаражного помещения равен 5 на 4 метра. Площадь гаража будет равна двадцати квадратным метрам. Рассчитываем согласно формуле: 20*1,5=30 сантиметров.
В результате получаем диаметр каналов в 30 сантиметров. Если планируется установить две вытяжки и два приточных канала, следует уменьшить эту величину вдвое.
На рисунке показана вентиляция в гараже своими руками, схема показывает расположение вентиляционных проемов.
Схема вентиляции гаража
Следующий этап – подготовка проема для поступления воздуха. Делают его при помощи перфоратора на высоте около десяти сантиметров от пола. Правильная вентиляция гаража будет происходить при установке вытяжки в противоположной приточной стене, причем желательно, чтобы отверстие было сделано по диагонали.
При помощи перфоратора проделываем то же самое, только под потолком. Это необходимо, потому что труба вентиляции будет выведена над крышей помещения на высоту примерно пятьдесят сантиметров.

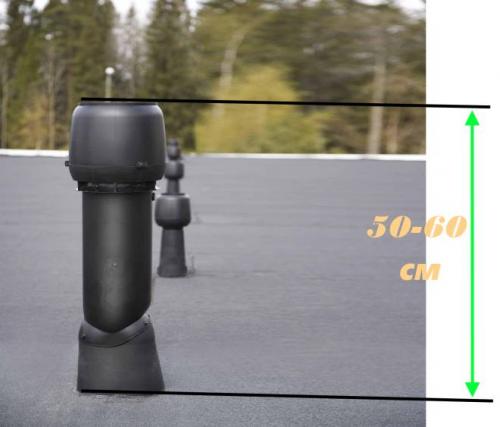

Высота трубы над крышей
Далее – обработка пустот между стеной и трубой герметиком. Для более качественного скрепления нужно выбирать герметик, позволяющий соединять разные материалы.
В самом конце установки необходимо позаботиться об оборудовании защитных приспособлений. Для предотвращения попадания грызунов и насекомых в свой гараж устанавливаются защитные решетки. От осадков поможет небольшая крышка или купол.
Таким образом, монтаж вентиляции обойдется примерно в 300 рублей. Стоит учесть, что естественный воздухообмен наиболее эффективен при температуре снаружи менее 10-12 градусов Цельсия.
Соответственно, в летнее время обмен воздуха будет малоэффективен. К тому же часто зимой происходит замерзание труб, что приводит к переохлаждению помещения.
Вентиляция в гараже с подвалом. Какая вытяжка нужна вашему погребу?
Правильно сделанная система вентиляции подвала гаража позволит максимально быстро устранить воздействие всех негативных факторов.
Монтаж приточной трубы погреба позволит обеспечить поступление чистого воздуха к овощам и продуктам. Назначение вытяжной трубы вентиляции в гараже с погребом – удалять из воздуха влагу и ядовитые вещества.
Циркуляция воздуха помогает поддерживать нормальную влажность в помещении.
Лучшая организация воздухообмена – комбинация приточной и вытяжной систем в подвале и погребе. Она может быть выполнена двумя способами:
- Создание естественного воздухообмена в погребе – это самый популярный вариант. В этом случае хватает монтажа двух труб: приточной и вытяжной. Подобное устройство работает благодаря тому, что температура в овощной яме и снаружи различается. Но такая вытяжка перестанет работать в теплое время года, когда температура начинает выравниваться. С другой стороны, зимой вытяжка ямы закупоривается снегом и инеем, и с этим трудно что-то сделать (трубу придется дополнительно прогревать). Именно поэтому устройство естественной вентиляции рекомендовано для небольших гаражей, в которых владелец будет периодически осматривать и прочищать трубы, а также утеплять их зимой.
- Наличие принудительной вентиляции в гараже с подвалом – наилучший вариант. В этом случае микроклимат ямы предельно приближен к уличному. Такая вентиляция в погребе обеспечивает движение воздушного потока с помощью дополнительных вентиляторов или иных агрегатов. Как правило, система состоит из двух труб или же одной двустворчатой трубы.
Естественная вентиляция имеет неоспоримое преимущество – доступность. В том случае, если у вас большой по размерам гараж, который предполагает стоянку в нем автобуса или грузовика, то вытяжку нужно делать принудительную.
