Банная печь с закрытой каменкой из кирпича. Какую печь можно построить для бани?

По типу устройства выделяют две конструкции:

  • С закрытой каменкой — традиционный вариант, позволяющий долго сохранять тепло в парной. Камни располагаются внутри печи на решетке, обычно в несколько уровней, и нагреваются от воздействия пламени и горячего воздуха. Печь протапливается в течение четырех часов , после чего высокая температура в помещении сохраняется до двух суток.

Банная печь с закрытой каменкой из кирпича. Какую печь можно построить для бани?

Фото 1. Кирпичная банная печь с закрытой каменкой. Конструкции такого размера хватит, чтобы протопить все помещение.

  • С отрытой каменкой — камни засыпаются сверху и остаются открытыми. Устройство позволяет быстро прогреть помещение, но такая печь быстро остывает .

Наиболее распространена банная печь с закрытой каменкой. Ее сложное устройство и большие габариты позволяют качественно натопить помещение, а затем продолжительное время удерживать уровень тепла и обеспечивать образование пара.

Виды печей с закрытой каменкой

Для изготовления печей применяют следующие материалы:

  1. Кирпич — традиционный вариант, обеспечивающий медленный равномерный прогрев стенок печи, а также длительную отдачу тепла. Устройства из этого материала имеют долгий срок службы , но их недостатки — довольно продолжительная и хлопотная растопка , сложное и дорогостоящее обслуживание и возведение .
  2. Металл — для создания отопительных приборов чаще всего применяется нержавеющая сталь или чугун . Преимуществом таких устройств будет быстрый нагрев помещения, достижение высоких температур при меньшей влажности воздуха, недостаток приборов — быстрое остывание . Использовать металлические модели лучше в небольших помещениях.
  3. Комбинированные — чаще всего этот вариант применяется в случае установки чугунной печи, которую закрывают экраном из кирпича для защиты от растрескивания при случайном попадании холодной воды. Кирпичная облицовка увеличивает продолжительность теплоотдачи.

Банная печь с закрытой каменкой из кирпича. Какую печь можно построить для бани? 01

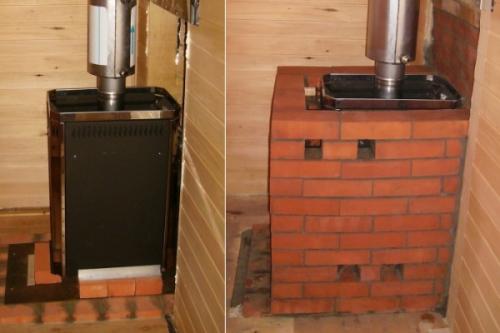

Фото 2. Пример комбинированной конструкции: металлическая печка для безопасности обкладывается кирпичом со всех сторон.

По типу топлива печи делятся на следующие разновидности:

  • Дровяные устройства. Позволяют добиться качественных параметров по степени прогрева помещения, количеству пара.
  • Газовые приборы. Часто отличаются компактным размером , подходят для саун, где нет нужды в большом количестве пара.
  • Электрические модели. Удобный, но дорогостоящий вариант, компактный и многофункциональный, часто устанавливается в квартире.

Размер кирпичных печей с закрытой каменкой довольно большой. Это обусловлено необходимостью увеличения продолжительности теплоотдачи. Металлические модели могут быть небольшими, но эффективными, особенно при двухкамерной конструкции длительного горения.

Банная печь Колчина порядовка. В бане у Колчина в Кузнецах, печь — кирпичная

Евгений Колчин, реальный
и большой
любитель бани,
ожидает меня
на крыльце собственной бани.

Погода прекрасная, солнце.
Рядом лес и озеро.
В озере — лодка, утки, рыба.
Короче — охота и рыбная ловля, грибы и ягоды — в 2-ух шагах от бани.

Давненько я не брал в руки шашки на данной территории.

1. Летняя кухня — барбекю. На трубе зонтик с фасоном. Британский газон.

2. Ключевой режим в бане:
Т=53-60°С,
А=50-65%.
Евгений приверженец умеренного мягкого лечебного климата в сауне. Экстрим — ни к чему.

Мощная печь стабильно держала температуру с меньшим градиентом по высоте.

Евгений приверженец обливания стен для получения влаги в сауне (обливали холодной водичкой).
При этом экономится жар камней и достигается мягкий климат. Полностью с ним согласен.

Пока развешивал и настраивал приборы я весь изошёл обильным п0том под воздействием приятного упругого тепла печи..

Рис. 3. Фрагмент записи новым датчиком (до Т=125С) показателей в сауне.

Изменение шага по времени происходит во времена, когда комп. "засыпал" (когда уходили в КО) и запись останавливалась.

Подъёмы бордовой линии происходят при поддаче пара (и подъём Т) или при обливании стен (снижение Т). Некоторые маленькие скачки вниз происходили при калибровке (отнимали 2-5 единиц).

Потому как парная новая, то часть пара уходила в щель между трубой и потолком.
А часть пара — в трубу через недозакрытую задвижку.
Увидели это в конце, когда я вылил много около 1 л воды на камни, но влажность не поднялась, а температура упала на пару градусов. (:-(
Подобным образом, при неплотно закрытых дверях (их всего 4 один за другим) пар быстро уходил, однако даже при этом парение было прекрасное.

Калибровку делали по прибору ДВТ-03 (до Т=120С, запись ручным способом).
Отлаживали новый измеритель и канал измерений.
Благодаря этому не все из предоставленного годится в работу.

4 . Интерьер бани — комната для отдыха, предбанник с тёплой стеной печи (тут будет лежанка и возможность мягкого прогрева от печи),
предбанник с купелью, парная.
Пол — кафель со сливом, нагревался от печи до 45-55°С. Потолок — 68°С (разница около 15° на 2,4 м — это хорошо).
Верх печи — около 90°С, стены — 65-67°С.

5 . Печь кирпичная Над дверью — занавеска из одеяла, чтобы пар не уходил при открытии двери. Очень комфортный вид.

6. Распределение температур на поверхности печьки из кирпича в начале парения.
Ориентировочно таким же оно осталось через 3 часа.

7. Полки внизу не "зашиты" — легко проводить уборку. Проверяли также кучу бытовых термометров и гигрометров.

8 . Евгений любит пить вкусный (зелёный) чай в сауне в лёгком пару.
Пар он делал чрезвычайно вкусный — трёх сортов:
с чесночком; с мятой; и, разумеется, полынь.

Плюс ко всему, в один из ситуаций, капнул мне на шляпу анисовых капель.
До этих пор по квартире идёт аромат аниса, который перебивает менее приятный аромат шерсти.

Приборов для измерений было много.
Электронные, спиртовой термометр, гигрометры и термометры с пружинным биморфным элементом и с нитью.
Они все работают по-разному и показывают разную влажность в самых разнообразных диапазонах.
Благодаря этому есть смысл калибровать домашние гигрометры,
к примеру, при Т=60 и А=50%.
Тогда в интересующем нас диапазоне (60С х 60%) отличие минимально

9. Купель со свежей водой из озера. Легко опорожняется и очень легко наполняется. По существу это окунание в озеро.

10. И, разумеется, помимо температуры и влаге замеряли и здоровье — до сауны и после (запись кардиограммы).
С данными данными нужно идти к кардиологу, чтобы понимать действие бани на здоровье.
Прежние обмеры при помощи кардиовизора и ангиоскана показывали крепкий стресс для организма.

11. Боковой измеритель не желал долго держаться на теле и отходил. Доводилось дублировать обмеры.

В общем атмосфера была спокойная, умиротворяющая, расслабляющая. Потому как тепло действует на понимание (размагничивает), то кое-что забывалось — и дальные события, и сиюминутные (к примеру, задвижка печи). Но было время и возможность оценить уют бани и сауны. Она маленькая, полки широкие, бордовая горячая печь в метре от меня. Комфортно, как в скорлупе грецкого ореха. Приятный горячий чай, зелень за окном, чистый воздух. Ну и любимое дело — понял как себя ведут гигрометры разной конструкции.
Подобная нес у етная атмосфера была в Приозерске на Ладоге у Сергея.

А когда испытание проходит в толпе говорливых и возбуждённых входящих в парную и выходящих поклонников бани, когда знающийе люди машут вениками и сбивают приборы — это полностью иная песня. "Такой хоккей мне не требуется!".

Кирпичная печь для бани с закрытой каменкой порядовка. Печь из кирпича с закрытым типом каменки, дополненная баком под горячую воду

Такая модель — оптимальный вариант для частной бани большой по площади. Она рассчитана на поочередное проведение банных процедур нескольких семей.

Кирпичная печь для бани с закрытой каменкой порядовка. Печь из кирпича с закрытым типом каменки, дополненная баком под горячую воду

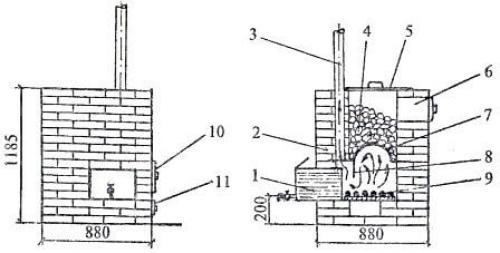

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8— экран; 9— колосниковая решетка; 10— дверка топки; 11 — дверка поддувала.

Количество необходимых камней для печки подсчитывают по формуле . на 1 куб. м парного помещения потребуется около 30 кг булыжников. Получается, для парной, объем которой 10 куб. м, понадобится не меньше 300 кг камней. Этот подсчет действует для печи из кирпича с периодическим циклом работы. Если же модель базируется на постоянном поддержании процесса горения, то масса камней уменьшается почти в 2 раза. Это объясняется тем, что процесс горения дров поддерживает тепло камней.

Рассмотрим вариант надежного, теплоемкого сооружения – кирпичной печи с каменкой закрытого типа. Для изготовления корпуса печи берется кусок от металлической трубы, полученный путем разрезания вдоль. Параметры трубы следующие: диаметр равен 40 см, длина – 60 см. Печная конструкция дополнена резервуаром для получения горячей воды, размещенным в боковой части сооружения.

Листы из стали навариваются на трубу. Сталь толщиною не меньше 5 мм. Эти листы выполняют опорную функцию при закладывании куска трубы внутрь печной кладки. Для обеспечения герметичности корпуса к торцу трубы с обеих сторон привариваются листы из металла. В месте примыкания дымохода к печному корпусу наваривается экран, выполненный из металла. Он будет предотвращать выход горячего воздуха через дымовую трубу.

С боковой стороны в печь с закрытой каменкой монтируется резервуар под горячую воду. Его параметры — 50 х 37 х 35 см, вместимость – 45 л. Для изготовления бака можно взять сталь толщиною от 5 до 10 мм, но обязательно сторону, соприкасающуюся с топкой выполнить из 10 мм стального листа.

Внутри печи для русской бани с закрытой каменкой сбоку монтируют трубу для дымохода, снабженную круглой заслонкой. Эта труба одним концом устанавливается на металлический бак, в кирпичной же кладке она фиксируется с помощью проволочных хомутов.

Вверху печной конструкции располагается каменка для бани, в которой размещают камни весом до 200 кг. Для каменки вверху предусматривается наличие крышки из оцинкованной жести. Ее можно приоткрывать, выпуская пар. Сбоку печи выполняется проем 20х25 см, в него плескается вода на камни для образования пара.

Предложенная модель печного оборудования универсальна: она может функционировать в режиме непрерывной топки, а также и периодического действия. Когда печь с закрытой каменкой работает в условиях постоянной закладки дров, то масса камней уменьшается вдвое.

Банная печь с обращенным пламенем. Разъяснение моментов

О разделении тепловой и весовой нагрузки . Плохо класть камин прямо на решетку – катализатор, так как в системе она будет постоянно холодной, а также не будет оказывать нужного эффекта на топливник. Таким образом, решетка над топливником первая станет разогреваться – в частности, на банных печах тоже. За счет долготы по времени растопки последних вариантов. В банных печах, это устройство поверхностного горения, на котором сгорает и окисляется большая часть СО. Вся закладка камней уже лежит на высоте 6 см от решетки на опорах дополнительного характера. В таком случае колосник может быть усиленным.

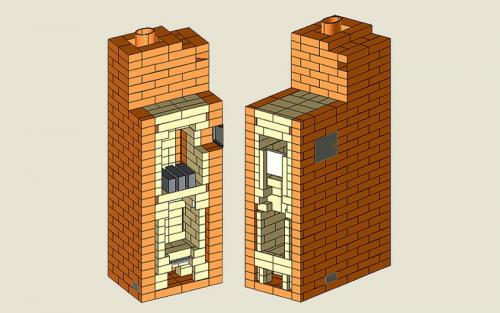

Банная печь с закрытой каменкой из кирпича. Какую печь можно построить для бани? 03Пластина в горелке . Пластина там не висит – это и есть стенка горелки, но она только разделена для пропускания газов в момент, когда горят угли – в тот момент, когда пламя уже спал. Организация режимов обратного циркулирования газов в каменной печи – при длительном горении за счет создаваемого разряжения им в разрыве – по-научному этот термин называется «эжекция». Когда такая перегородка смещается, можно найти оптимальное расположение. К примеру, можно остановиться на высоте 6,5 см и с установкой вровень с основанием горелки или каменки. Можно найти.

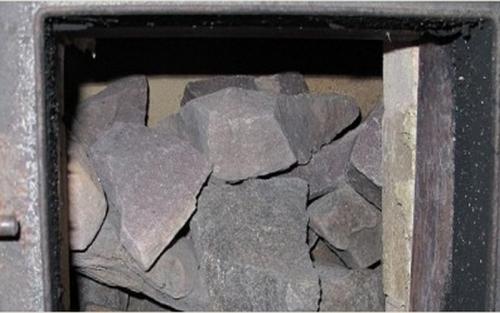

Банная печь с закрытой каменкой из кирпича. Какую печь можно построить для бани? 04

О разрыве футеровки на 11-м ряду . Роль футеровки в данном случае заключается в регулировании дыма при закладке новой партии топлива. После обугливания можно открыть поддувало, при этом не закрывая каналов «вторички», и печь станет работать в пламенном режиме.

Куда устраняется пепел . Основная часть пепла остается в топке за счет перемешивания в колпачке, организованном под подом каменки – это 11-12 ряд. Часть пепла уносится с камней в трубу, а до нее проходит через опускной канал.

Роль прогара для данной каменки . Прогар, или как его еще называют, сухая щель, необходим для подогрева низа печи, а также для снижения влияния относительно холодных газов на разогретую каменку при догорании углей в топочном отверстии.

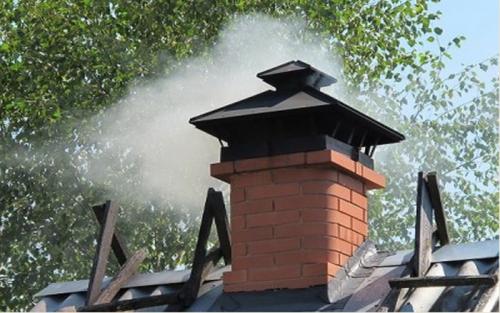

Банная печь с закрытой каменкой из кирпича. Какую печь можно построить для бани? 05

В каком воздухе пламя станет догорать? Какая длина и цвет пламени . Пламя догорает непосредственно в каменке, перемешиваясь частично с газами с пода каменки. Длина пламени обычно доходит до хайла – а точнее сказать, пламя уходит в камни, не распространяясь по хайлу. Задумка была в том, чтобы пламя уходило вдоль пода каменки – проходило низом, и при том, чтобы не испытывались никакие затруднения. В связи с такими положениями, был сделан выход из каменки увеличенного сечения практически от потолка – небольшой порог при этом остался для отражения – и до пода. Как только активность пламени снижается, режим перестраивается, и газы идут уже через разрыв в горелке, сквозь каменную засыпку – практически, как при прогревании в положении снизу, только сбоку вдоль пода и в хайло. При прогревании камней было обнаружено, что внутри всей дровяной закладки прогрев идет равномерно, и камни имеют легкой свечение синевой.

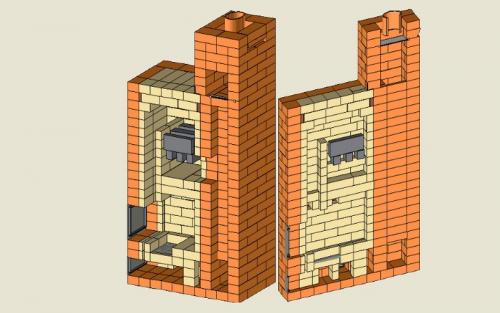

Банная печь с закрытой каменкой из кирпича. Какую печь можно построить для бани? 06 О температуре камней . Температура камней не измерялась – по цвету она немного ниже, чем нижние камни при фильтрующем прогреве снизу. Однако, вся закладка от пода каменки – насколько видно глазу – до верха имеет одинаковый прогрев и цвет. Закладка в итоге становится темной через больший промежуток времени, чем раньше.

Можно применять металлическое корыто под камни, чтобы инфракрасную камеру использовать? Металлическое корыто под камни не было испробовано, но доработав движение газов, попробовать можно.

Нормальная ли тяга из-за дымооборотов? Пламя идет вверх перекрытия или в хайло? За счет увеличенного по размерам выхода из каменки тяга снижается до своего предела. Пламя при этом идет под перекрытие всегда, а потом за счет тяги снижается к поду вплотную. Обращенное пламя – это когда оно проходит через всю закладку в нижнее хайло, которое расположено под самой закладкой. В итоге, было выяснено, насколько легко трансформировать собственную печь на принцип обращенного пламени. Получилось в итоге очень неплохо. Печь с обращенным пламенем нагревания каменной закладки. На 12-ом ряду идет заужение горелки для лучшего перемешивания газов, затем происходит расширение для снижения скорости, и дальше – задержки в камере сгорания. 13 ряд был сделан для страховки – от возможности появления трещин в плите и для перекрытия напуском. На 17-ом ряду было сделано дополнительное отверстие для прохождения потока через закладку при сниженном напоре топливника. На 21 ряду было сделано отверстие для улучшения розжига печи, а также для стравливания угара из колпака в момент догорания углей в топке. Сейчас подача ПВ и ВВ являются разделенными, управление проходит только при помощи поддувала. ВВ открывается на третьей закладке поддувалом, а также оставляется открытой до конца топки. Исход в мыслях был из соображений подачи воздуха: перед горелкой для перемешивания и на догорание в каменке. А также на перемешивание и частичное догорание при закрытии и открытии ПВ – в момент, когда происходит закладка новой партии дров и подачу в сопло горелки. Сужение, а потом расширение в горелке сделано для уменьшения скорости поступления газов в камере и большего времени задержки внутри.

Видео печь ДЛЯ БАНИ из КИРПИЧА с фильтрующей каменкой
