Чем крепить мауэрлат к газобетону. Как закрепить шпильками

Чем крепить мауэрлат к газобетону. Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

• металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
• брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
2. В готовые отверстия помещают шпильки для мауэрлата , и закрепляют их безусадочным раствором или цементным молочком.
3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
7. Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
3. Выравнивают расположение шпилек по всем осям.
4. Опалубку с армированием и шпильками заливают цементным составом.
5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Армопояс под мауэрлат газобетон. Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.

Назначение и размеры армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

• предотвращение деформации несущих стен;
• придание дополнительной жёсткости строению из газобетона;
• равномерное распределение нагрузки на поверхность стен.

Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.

Важно! Армояс должен быть непрерывной монолитной конструкцией!

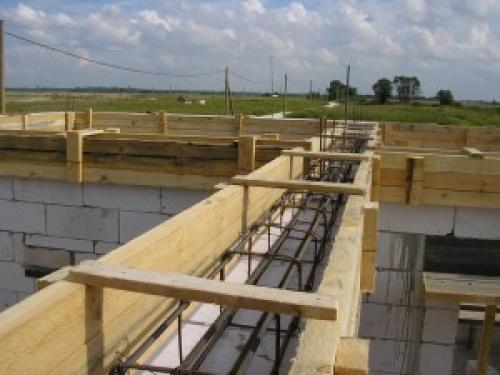

Подготовленная опалубка перед бетонированием

Технология устройства армопояса:

1. Сооружение опалубки по периметру строения.
2. Создание армопояса из бетонных блоков.
3. Сборка каркаса из арматуры.
4. Установка шпилек для крепления.
5. Заливка блоков бетонным раствором.
6. Съём опалубки после застывания бетона.

После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.

Как закрепить мауэрлат к газобетону

От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть выполнен из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.

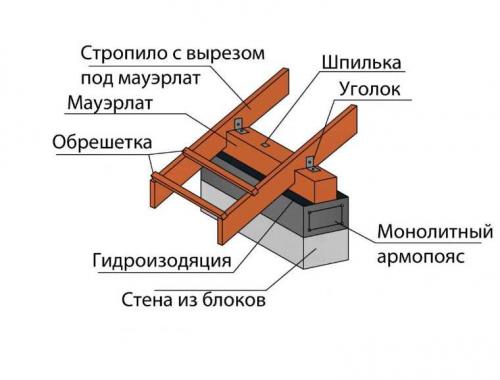

Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.

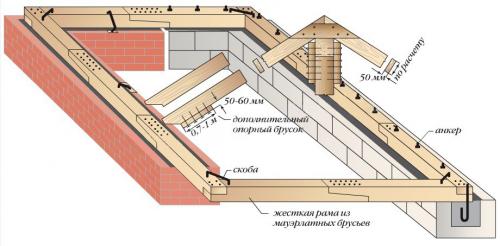

Схема крепления при помощи шпилек (справа) и скоб (слева)

Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительного:

• Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики. Этот метод крепления шпильками предпочтителен для большинства строений.
• Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
• Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка. Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.

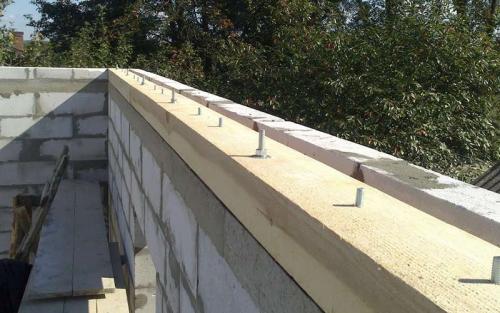

Мауэрлат вместо армопояса. Мауэрлат на газобетон без армопояса

Мауэрлат это специальная балка, которую требуется надёжно прикрепить по верхнему краю возведённых стен, и решающая комплекс задач:

• Перераспределение по всей поверхности стены точечных нагрузок, формируемых балками перекрытий и стропильными ногами;
• Привязка обустроенной кровли к стенам строения.

Этот элемент конструкции используется строителями России и Казахстана, Узбекистана и Киргизии, а также многих иных государств мира.

Если крыша многоскатная, мауэрлат выполняется по всему периметру несущих стен в виде замкнутого контура. Для двускатных решений укладка мауэрлата осуществляется только с двух сторон (по одной балке под каждый скат).

Из чего изготавливают армопояс в доме из газобетона под мауэрлат

Как правило, его изготавливают из единого, со стропильными ногами, материала. Поэтому, в подавляющем большинстве случаев, используется деревянный брус прямоугольной формы, либо доски h=50, количество 1-3). Последние проще наращивать (при потребности в удлинении). С ними проще работать (легче бруса).

Если каркас крыши металлический, выполняется установка мауэрлата, изготовленного из двутавровой балки, швеллера или иного типа металлопроката.

Как осуществляется крепление мауэрлата к газобетону

Эта процедура требует неукоснительного выполнения технологии строительства, так как данный материал достаточно хрупкий.

Для этого используется различный крепёж:

Вязальная проволока;

Саморезы, рассчитанные для работ по бетону;

Пластины анкерные с перфорацией.

Обязательное требование! Армопояс в доме из газобетона под мауэрлат обустраивается по всей поверхности стены до начала крепления данного элемента конструкции.

Как крепить мауэрлат, строители решают в каждом конкретном случае (с обязательным учётом климатических особенностей региона и веса крыши).

Армопояс под крышу начинают монтировать с опалубки, которая изготавливается одним из следующих вариантов:

Съёмная (делается из листовых материалов, плит или фанеры);

Несъёмная (два ряда газоблоков малой толщины, либо один широкий, в котором прорезается специальный П-образный жёлоб, либо готовый U-блок);

Смешанная (съёмная с одной стороны, обычно изнутри здания, несъёмная из газоблоков, с другой).

Способ крепления мауэрлата может быть различным:

На шпильки, заблаговременно вмурованные в раствор, либо приваренные к арматурному каркасу;

Анкерами, забиваемыми в предварительно просверленные отверстия (применяется реже предыдущего решения).

Как крепить мауэрлат к керамзитобетонным блокам без армопояса. Крепление мауэрлата к керамзитобетонным блокам

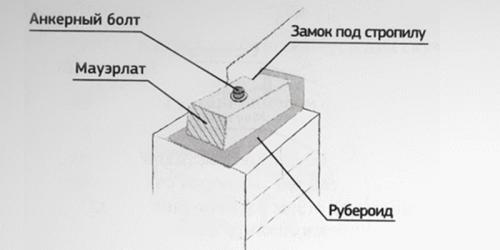

После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

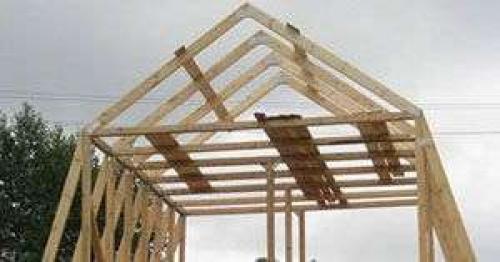

Возведение вертикальных стоек

Если крыша на доме из газобетона будет ломаной, то сначала возводятся опорные вертикальные стойки. Они будут служить каркасом стен.

Высота стоек должна быть не менее двух метров, чтобы было комфортно находиться на этаже.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Сечение балок выберите из таблицы.

Между стойками устанавливается балка перекрытия мансарды. Дополнительно ее фиксируют болтами или иным способом.

С ранее выбранным шагом собирается определенное количество стоек П-образной формы. Между ними натягивают шнур и проверяют по уровню. Если высота разная, делают демонтаж одной из арок, после чего подгоняют ее по высоте. Стойки между собой сшивают брусками того же сечения.

Установка коньковых стоек

Можно сразу установить коньковые стойки. Между ними будет смонтирован сам конек, однако можно обойтись и без них.

Установка нижних стропил

Теперь надо установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги нужной длины. В нижней части на ногах стропил делаются вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются при помощи скоб.

Установка верхних стропил

Надо подготовить верхние стропила. Для этого из досок сшивается шаблон. Он устанавливается к концам балки перекрытия мансарды, снимается размер и определяется угол уклона скатов. По этому размеру подготавливается нужное количество стропильных ног, которые потом надежно фиксируются к горизонтальным брусьям.

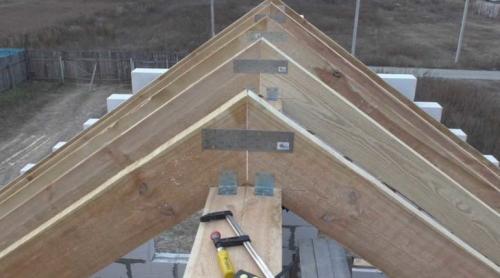

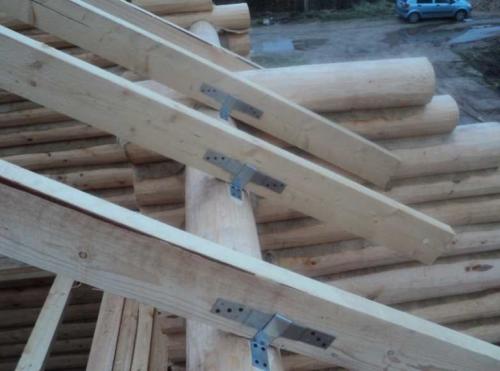

Крыша без мауэрлата. Как обойтись без мауэрлата при монтаже кровли

Не всякий человек при обустройстве крыши дома, хочет тратить силы и деньги на устройство мауэрлата. Есть несколько моментов, которые позволяют застройщику обойтись без этого элемента кровельной конструкции.

Монтаж кровли без мауэрлата

Если установку стропильной системы выполняют прямо к балкам перекрытия, то происходит точечное распределение массы кровли. Для этого нужно использовать более длинные балки, они должны быть длиннее ширины стен на 40 см. при креплении балок нужно протянуть струну, которая послужит ориентиром для правильного изготовления пазов для установки стропил.

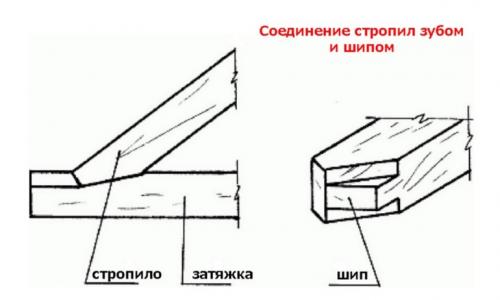

Стропила соединяют с балкой несколькими способами:

• с помощью шипованного зуба;
• с помощью упорного зуба;
• выполняя упор в торцевую часть балки.

Сколько потребуется зубьев (1 или 2) скажет угол уклона подошвы стропил. Концы стропил устанавливают в пазы, и крепят их на балках металлическими уголками или болтами. Если стропила соединяют с балкой с помощью врубки, то хватит одного зуба.

При этом нужно обязательно выполнять несколько правил:

1. Соединение стропил с балками делают так, чтобы между ними получился угол не меньше 35 градусов;
2. В балке прорезают гнездо, а снизу стропил выступ с шипом;
3. Подготавливать гнезда нужно не меньше 25-30% ширины стропильной подошвы;
4. Для предотвращения сколов на торцах под воздействием массы ноги стропила, производят врубку, отступив от края балки не меньше 25-40 см;
5. Боковое смещение не появится благодаря шипам или упорам с зубьями.

Монтаж кровли на стене из кирпича или пеноблоков

При установке кровли на стены из этих материалов, делают армопояс. Если его сделать нельзя то при возведении стен в них укладывают стальную проволоку. Верхние 3-4 стены между кирпичом или блоками укладывают куски проволоки по всему периметру. Это крепление не считается очень надежным, причина в том что проволока постепенно расшатывается.

Жидкий или химический анкер, при монтаже кровли без мауэрлата более надежен. В его конструкции есть 2 элемента – полимерный клеящий состав и стальной стержень. От механического он отличается отсутствием распирающего напряжения создаваемого в материале стены.

Важно! Простой анкер удержится в стене благодаря распиранию материала и появляющемуся в результате этого трения. В отличие от него химический же проникает во все поры, закрепляя намертво металлический стержень.

Для успеха важно – подготовить глубокое отверстие. Химические анкера можно устанавливать даже при высокой влажности – работы допустимо проводить даже под водой. Изготовители утверждают, что он способен служить более 50 лет, у них есть только одно ограничение – к нему ничего нельзя приваривать.

Если будет использована сварка, то металл от нее нагреется, и смолы в составе клеевой массы расплавятся, в результате чего крепление потеряет необходимую прочность.
