Делаем столбики под лаги для пола двумя способами. Как сделать столбики под лаги

Делаем столбики под лаги для пола двумя способами. Как сделать столбики под лаги

В доме под деревянным полом первого этажа делают подполье. Подполье не даст полу набрать влагу из земли. Половые доски кладут на лаги. Лаги опираются на столбики. Столбики складывают из кирпича или заливают из цемента.

Не применяют силикатный кирпич или искусственный камень для строительства столбиков под лаги. От влаги такой кирпич и камень становятся хрупкими и непрочными.

Ставят столбики или на бетон или на уплотненный грунт. Нельзя ставить столбики на свеженасыпанную землю. Потому что может возникнуть подвижность столбиков из-за оседания грунта. Вследствие чего, пол будет также неровным и просевшим.

• Сделать замеры и нанести отметки, где должны быть лаги. На балках или на фундаменте нанести метки. Прикрепить веревки ко всем отметкам с одной стороны и, натянув веревки, прикрепить их к противоположной стороне. С другого бока, поперек укладки лаг, также протянуть веревки, чтобы получилось место их скрещивания. Расстояние между скрещиваемыми веревками должно равняться расстоянию между столбиками под лаги. В среднем это расстояние равно 0,8 метра.
• Выкопать яму под столбики. На том месте, где запланировали делать столбики под лаги, выкопать яму. Размер ямы должен быть 40х40см или 60х40см.
• Утрамбовать грунт. Утрамбовать дно выкопанной ямы. На дно насыпать песок, высотой 10см. Утрамбовать слой песка. Затем на утрамбованный песок насыпать второй слой – щебень, высотой 10см. Утрамбовать слой щебня.
• Сделать фундамент под столбики. Если столбики будут из бетона, то надо сделать опалубку из дерева. Опалубку вставить в яму для фундамента под столбики. Если столбики будут из кирпичей, то для таких столбиков надо сделать фундамент высотой 5-10см выше земли. Если столбик будет весь из бетона, то опалубка для таких столбиков должна быть на всю высоту столбика и заканчиваться ровно по горизонтальному уровню.
• Армирование. Для укрепления и прочности столбиков, надо поместить в опалубку стальные прутья, размером 0,6-0,8см. Прутья должны быть связанными между собой.
• Залить бетон. Очень важно соблюдать горизонтальный уровень при заливании полностью бетонных столбиков. Верхний край всех таких столбиков должен быть ровно горизонтальный.
• Закрыть торцовый край столбика рубероидом. Когда столбики высохнут, на торцовый край столбика застелить рубероид. Надо 2-3 слоя рубероида. Смазать мастикой стыки и поверхность.

Тумбы под лаги из кирпича. Что это такое?

Столбы под лаги из кирпича представляют собой конструкцию из кладки с сечением в один кирпич. Их возводят на подготовленную бетонную подушку, усиленную арматурой диаметром 5—8 мм. Они обеспечивают отсутствие проседания полов при длительном использовании и при значительных весовых нагрузках. Для удобства крепления лаг при укладке в центре сооружения должен быть вмонтирован кронштейн с резьбой в верхней части, к основанию которого приварена металлическая пластина толщиной 3—5 см и размером 15×15 см

Важно, чтобы кронштейны были отцентрированы и выведены в ноль по горизонтали. Обложив их кирпичом с 4 сторон, получится опора под лаги

Существуют таблицы примерных расстояний между лагами в зависимости от их размеров и толщины половой доски. Этих рекомендаций нужно придерживаться во время монтажа пола.

Но, тем не менее, лучше перестраховаться и поставить под лаги дополнительные опоры, так называемые тумбы. Делают их из бетона, заливая опалубку, или из кирпича. Строить тумбы лучше до укладки лаг. Их ставят на одном уровне и уже на них кладут лаги. Расстояние между тумбами делают от 2 до 3 метров, в зависимости от размера лаг. В этом случае возможность услышать скрип половиц стремительно уменьшается до нуля.

Но бывают случаи, когда лаги уже уложены, а тумб под ними нет. Такие варианты при строительстве дома тоже бывают, например, когда работы проводятся в зимний период. Здесь приходится ждать тёплой погоды и ставить тумбы уже под деревянные бруски. Происходит это так.

Для каждой тумбы изготовим небольшую опалубку из деревянных брусков, размером 25 на 25 см, равной длине строительного кирпича. Высоту опалубки сделаем не меньше 3 см, чтобы кирпич не контактировал с землёй.

На дно ямок укладываем листы старого рубероида.

Чтобы не тратить много цемента, яму заложим бутовым камнем до уровня земли.

Приготовим цементный раствор, сделаем его жидким, добавив побольше воды, и зальём ямки с бутовым камнем.

Сразу же, пока раствор ещё не засох, установим сверху опалубку, песком засыплем щели между ней и землёй, чтобы раствор не вытек, и зальём её. Выровняем смесь мастерком и оставим на несколько дней сохнуть.

Как крепить лаги пола к столбам. Подготовка основания. Разметка фундамента под опорные столбы

Цель подготовки основания – сделать несжимаемое прочное основание для устройства опорных столбиков под лаги. Если же столбиков у Вас не будет, то в принципе готовить основание внутри фундамента, конструктивной потребности нет. Максимум что можно сделать – выровнять и уплотнить местный грунт, хотя и это не обязательно. Дальше я опишу, как подготовить основание, если столбики у Вас будут.

Местный грунт внутри фундамента нужно выровнять совковой лопатой. Затем утрамбовать. Для этого подойдет ручная трамбовка. Её можно сделать из обрезка круглого бревна (весом, с которым Вам будет под силу работать), прибив с одного торца ручку, а с другого - кусок доски толщиной примерно 5 см и размером чуть больше диаметра бревна.

Теперь нужно сделать разметку мест размещения опорных столбиков. Для этого сначала нужно наметить оси лаг. Если лаги будут опираться на брус нижней обвязки, то ставим на обвязке метки строительным карандашом. Если лаги будут опираться на ростверк (покрытый рубероидом), то мелом ставим метки прямо на рубероиде.

Примечание: Отступ крайней лаги от стены должен быть около 20 см. Можно чуть больше, но не более чем принятый шаг лаг.

Фундамент для пола на лагах может быть под каждый столбик отдельный, а может быть под ряд столбов. Фундамент под 1 столб имеет размеры 40х40 см и высоту минимум 20 см. Под ряд столбов – ширина 40 см, длина зависит от длины ряда столбов и высота такая же – минимум 20 см. При этом примерно 5 см фундамента выступают над поверхностью грунта, остальная его часть – в грунте.

Ось опорных столбов должна совпадать с осью лаг. Учитывая это, а также то, что размер фундамента под опорные столбы будет 40Х40 см, отмеряем от каждой оси лаг по 20 см в обе стороны и ставим метки. Теперь натягиваем шнурки в этих местах. То же самое проделываем перпендикулярно к лагам, т.е. помечаем шнурками края рядов опорных столбов.

В местах пересечения шнурков будут углы фундаментов под наши опорные столбы. Устанавливаем колышки в четырех углах каждого фундамента. Шнурки теперь можно снимать.

Если фундамент Вы решили делать один под ряд столбов, а не под каждый столб отдельно, то достаточно пометить шнурками только края этого ряда.

Примечание: В отличие от разметки фундамента под стены дома, где все должно быть точно до сантиметра, небольшие отклонения в пару сантиметров при разметке фундаментов под опорные столбы допускается. Так как эти фундаменты впоследствии будут полностью скрытыми.

Теперь в намеченных местах нужно сделать выемку грунта. Глубина этой выемки зависит от вида грунта и уровня грунтовых вод (УГВ) на участке:

Если грунт скалистый или песчаный, то независимо от УГВ глубина выемки будет 15-20 см, так как никаких подсыпок делать не нужно. Грунт вынимается, дно и стенки полученной ямы уплотняются. Также подсыпки не нужны для любого другого вида грунта при условии, что УГВ проходит на глубине более чем на 2 метра.

Если грунт не песчаный и не скалистый, а например, глина, суглинок или супесь и УГВ выше 2 метров, то в основании фундамента под опорные столбики необходимо сделать песчано-щебеночную подсыпку для обрыва капиллярного поднятия грунтовых вод. Поэтому выемка грунта будет глубже на 20 см, т.е. общая глубина ямы будет 40-45 см. На дно ямы насыпается около 10 см песка, уплотняется. Чтобы песок было проще уплотнить, его можно пролить водой. Сверху насыпается щебень крупной фракции (фр. 30-50 мм), уплотняется. Щебня должно быть тоже около 10 см (после уплотнения).

Если у Вас на участке очень высокий уровень грунтовых вод (УГВ 0,5 – 1 м от поверхности грунта), то вместо песчано-щебеночной подсыпки в основании, а также на стенках выемки под фундамент нужно сделать глиняный замок. Делается он по старинке из хорошо утрамбованного слоя мятой глины , толщиной 20-25 см. Такой глиняный замок защитит фундамент от грунтовых вод.

Важно. Помните, что верх готового опорного столба должен быть на одном уровне с тем элементом, на который будут опираться края лаг. То есть если края лаг будут опираться на брус нижней обвязки, то верх готового опорного столба должен быть на одном уровне с верхом бруса нижней обвязки.

Если же лаги будут опираться на бетонный ростверк, то соответственно верх готового опорного столба должен быть на одном уровне с верхом нашего ростверка.

Указанная выше, величина выступа фундамента над грунтом - 5 см, расчитана на вариант опирания лаг на бетонный ростверк, при условии, что ростверк выступает над грунтом на 30 см (именно такой высоты ростверк мы рассматривали в статье цикла Фундамент для каркасного дома ). Если же ростверк у Вас выше или же лаги Вы планируете опирать на брус нижней обвязки, то фундамент под опорные столбы должен выступать больше, чем на 5 см.

Также важно помнить, что независимо от УГВ в Вашем цоколе должны быть сделаны продухи для постоянной вентиляции подполья. П одробнее о них мы говорили в статье Определение параметров фундамента .

Расстояние между столбами под лаги. Функция лаг

Несмотря на большое количество разнообразных способов выравнивания пола, лаги остаются одним из наиболее эффективных типов конструкции. Основной их функцией является создание идеально ровной поверхности. Она позволит производить последующие работы по внутренней отделке помещения.

Также стоит подчеркнуть, что данный тип покрытия дает возможность соблюсти определенное расстояние между насыпью и напольной поверхностью. Именно это расстояние и будет отлично вентилироваться и предотвращать процесс гниения материалов.

Самая большая опасность возникает тогда, когда лаги укладываются по грунту. В таком случае древесина может слишком рано выйти из строя. Поэтому профессионалы всегда немного поднимают уровень пола, чтобы обеспечить полноценную вентиляцию. Также есть еще несколько основных функций, которые выполняют лаги:

• распределение нагрузки по всему фундаменту;
• возможность прокладывать различные типы коммуникаций, которые нежелательно помещать над полом;
• появление свободного пространства дает возможность применять теплоизоляционные материалы. Их насчитывается большое количество. А поэтому можно выбрать наиболее подходящий – опилки, керамзит, минеральная вата и многие другие типы.

Если хозяев помещения не устраивает высота пола, ее можно отрегулировать до оптимальных показателей лагами. Использование качественных материалов гарантирует надежность и неподвижность конструкции. Специальные точки опоры служат крепким основанием для прочного пола. Простые и недорогие материалы позволяют произвести их монтаж любому человеку, для этого не понадобятся специфические знания.

Деревянный пол на кирпичных столбах. Этапы выполнения работы

1. Сначала качественно выровненная поверхность наделяется фундаментом для опорных столбов. Здесь в предварительно размеченной плоскости выкапываются ямы глубиной 200–400 мм, дистанция между которыми соответствует 800–1000 мм. Дальше из цемента, мелкофрационного щебня и воды создается бетонный раствор. Упомянутые компоненты смешиваются в пропорциональном соотношении 1:3:3 до возникновения густого эластичного состава, позже заливаемого в углубления. Показатель прочностной характеристики улучшается оснащением середины фундамента армирующей сеткой.
2. После обшивки поверхностей гидроизоляционным материалом соблюдается пауза, на протяжении которой протекают процессы затвердевания залитого раствора. Дальше блоки кирпичей укладываются с применением песчано-цементной смеси, формируемой объединением компонентов в пропорции 1:3. Из раствора делается возникающий после кладки уровень, а превышение прослойкой толщины 30 мм заставляет монтировать укрепляющую сетку. Следующий шаг сопровождается укладкой на кирпичные столбы рубероидного гидроизоляционного покрытия и наращиванием влагостойкой фанерной подложки.
3. Дальше начинаются мероприятия по присоединению лаг, представляющих собой балки сечением 150х50 мм, пропитанные влагозащитными и антибактериальными веществами. Если к столбам крепятся продольно ориентированные лаги, мастера пользуются специализированными уголками и проделывают в бетонном основании отверстия для установки фиксирующих балки дюбелей. Когда наращивается прослойка утепляющего материала, к боковым сторонам лаг саморезами присоединяются брусья сечением 50х50 либо 30х50, а образовавшиеся между ними швы заполняются хорошо просушенными досками необрезанного типа.

Пол на кирпичных столбах. Монтаж столбов из кирпича

Оптимальный выбор на сегодняшний день – столбы из кирпича, обладающие приемлемыми прочностными характеристиками, вполне доступные с финансовой точки зрения и не требующие особых трудозатрат при возведении. Единственное ограничение – высота таких опорных столбов не должна превышать 1,5 м ; если она больше – для сохранения прочности опор придется увеличивать их поперечное сечение, что приведет к резкому увеличению необходимого количества кирпича и, соответственно, возрастанию материальных затрат на строительство. При высоте столбов до 50-60 см достаточно сечения 1х1 кирпич, при высоте 0,6-1,2 м сечение делается не менее 1,5х1,5 кирпича, столбики высотой до 1,5 м выкладываются хотя бы 2х2 кирпича.

В любом случае под кирпичные опоры необходимо заливать бетонные «пятаки» , площадь которых превышает площадь поперечного сечения столбиков минимум на 10 см в каждую сторону. Расстояние между центрами площадок выбираются в пределах 0,7-1 м ВДОЛЬ лаги и 0,8-1,2 м МЕЖДУ лагами сечением 100…150х150 мм. После проведения разметки в местах возведения столбов вырываются ямы глубиной примерно полметра; главное – дно должно быть ниже плодородного слоя земли. На дне этих мини-котлованов делается песчано-гравийная «подушка», на которую и заливается бетонная смесь. Желательно, чтобы поверхность получившегося «пятака» получилась на несколько сантиметров выше уровня земли.

Именно на стадии выкладывания опорных столбов закладывается горизонтальность будущего пола , и именно на этой стадии лучше всего использовать лазерный уровень. С его помощью на стенах размечается уровень НИЖНЕГО КРАЯ ЛАГ плюс 1 см, между противоположными стенами по этому уровню натягивается строительный шнур, и уже по его уровню подгоняется высота столбов. Выводить ее строго до миллиметра совсем необязательно – вполне допустим зазор в пару сантиметров. При расчете общей толщины пола следует учитывать, что хотя бы его верхняя плоскость должна быть выше уровня цоколя здания – иначе избежать «мостиков холода» будет чрезвычайно сложно.

Некоторые особенности опорных столбов

Стоит предусмотреть в них наличие креплений для балок-лаг . Обычно в качестве таких крепежей используются вмурованные на 10-20 см вертикальные «шпильки» с резьбой или анкерные болты – в дальнейшем в лагах в соответствующих местах высверливаются сквозные отверстия, которыми балки «надеваются» на получившиеся штыри, и притягиваются гайками с шайбами. Торчащие излишки «резьбы» срезаются «болгаркой».

Боковые поверхности столбиков и, особенно, их верхнюю плоскость , на которую будет укладываться лага, желательно покрыть слоем прочной штукатурки – она дополнительно упрочнит конструкцию и сыграет роль дополнительной гидроизоляции. На поверхность готовых столбиков настилается 2-3 слоя небольших кусков рубероида.

После полного высыхания и затвердевания кладочного раствора (на это уходит приблизительно неделя) на готовые опорные столбы уже можно укладывать лаги.

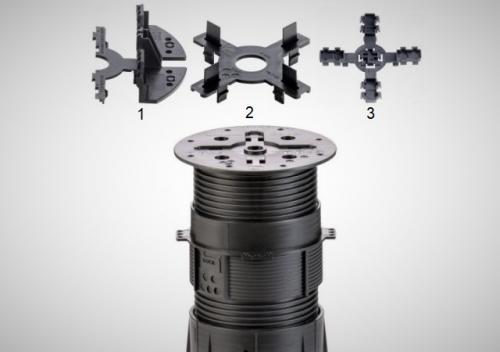

Подпорки под лаги. Регулируемые опоры для лаг: прогрессивный вариант устройства полов

В доме или офисе полным ходом движется ремонт. На повестке дня стоит выравнивание и настил пола. Можно пойти по проторенной дорожке и залить цементно-бетонную стяжку, затем уложить напольное покрытие. Однако выполнение бетонной основы – трудоемкий и длительный процесс. Материал высыхает, набирает прочность в течение 2-4 недель. Этот срок может быть и более продолжительным, поскольку время зависит от толщины слоя стяжки, температуры в помещении.

Существует ли альтернатива классическому варианту бетонной стяжки? Конечно, существует. Это прогрессивная технология регулируемых полов.

Система выравнивания базируется на регулируемых опорах. Стойки устанавливают на черновую базовую основу, корректируют их высоту. На вершины элементов укладывают деревянные, композитные или алюминиевые лаги, а на установленную систему обрешетки настилают чистовой пол или фальшпол из фанеры, ДСП-плит. Таким образом легко и быстро выравнивают горизонтальную поверхность. Для открытых террас, настила полов в бане с помощью регулируемых опор для лаг задается нужный уклон для водоотвода.

Конструкционные особенности и комплектация опор

Первоначально опорные элементы представляли собой металлические шпильки, к которым приваривались специальные полки. Постепенно изделия модернизировались, внимание уделялось упрочению элементов, усовершенствованию конструкции для надежности и удобства применения.

Принцип устройства современных регулируемых опор напоминает винтовой домкрат. Нужную высоту стоек корректируют, раскручивая винтовую часть. Точность регулировки – один миллиметр. При достижении необходимого уровня высоты элемент фиксируют с помощью специального ключа.

Производители выпускают:



• прочные стойки из метала , способные выдерживать большие нагрузки, огнестойкие;
• винтовые регулируемые опоры из высокотехнологичного долговечного пластика, которые позволяют отрегулировать покрытие точно по высоте.



Пластиковый продукт изготавливают из полипропилена. В зависимости от модификации изделия комплектуют различными деталями.

Базовую основу изделия составляют следующие части:

• основание;
• удлинительные поставочные муфты с внутренней и внешней резьбой, разным диапазоном регулировки;
• вершина.

В комплектацию входит также корректор уклона. Элемент выпускают в форме диска и интегрируют под основание стойки.

Деталь выполняет задачу компенсации наклона, обеспечивает монтаж подпорки в строго вертикальном направлении. При необходимости корректоры укладывают друг на друга. В зависимости от модификации изделий элементы компенсируют уклон от 0 до 5 %.



Вспомогательные детали комплекта – держатели в разных вариантах исполнения. Например, отечественный производитель Level выпускает крепления Level-Top в виде диска, оснащенного монтажным бортиком.

Элементы предназначены для крепления к опорам деревянных, древесно-композитных или специальных алюминиевых лаг размерами от 30х45 до 100х100 мм.

Для закрепления плитки разработаны фиксаторы Level-Fix, которые упрощают укладку покрытия. Крепления подходят для материала шириной от 300 до 600 мм. Для монтажа одной плитки используют 4 фиксатора. Детали вставляют в отверстия, предусмотренные в верхней части опор. Мастера, работавшие с системами, пишут на форумах, что дополнительный крепеж не нужен, а фиксаторы подходят не только для указанной плитки, но даже для керамогранита любых габаритов. Варьируется только нужный шаг между стойками.

В системах торговой марки BUZON в комплектацию входят клипсы для одностороннего крепления лаг различного размера, которые защелкиваются на верхней части подпорки, специальные крепления для алюминиевых лаг и крестики с разделительными пластинами для установки плит.
