Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

• выкапывание траншеи;
• создание опалубка;
• утепление;
• армирование;
• заливка бетоном.

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

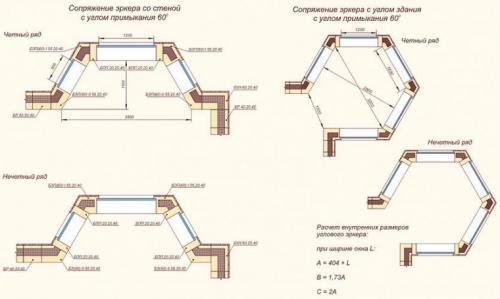

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
2. Для внешней кладки лучше брать качественный облицовочный кирпич.
3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

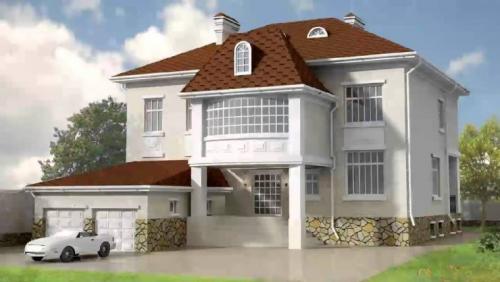

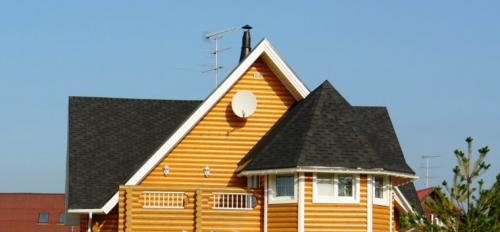

Четырехскатная крыша с эркером. Разновидности крыши над эркером

Как правильно сделать стропила на эркере. Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

Схематическая конструкция вальмовой крыши

Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.

В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.

В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

Стропильная система дома с вальмовой кровлей

Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.

Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.

По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.

Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши

Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.

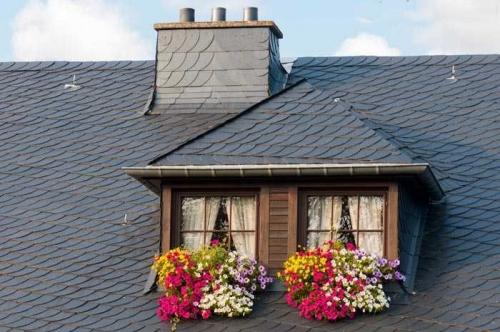

Двускатная крыша с кукушкой. Как сделать крышу с кукушкой?

При строительстве нового дома треть всех ресурсов уходит на устройство крыши. Это одна из важнейших конструкций и от правильного проектирование и возведения зависит срок эксплуатации всего здания. Для расширения жилого пространства делают мансардный этаж. Чтобы в комнате было больше естественного света приходится делать необычные элементы. Из статьи вы узнаете, что из себя представляет эта конструкция и как сделать кукушку на крыше.

Как выглядит и для чего нужна кукушка?

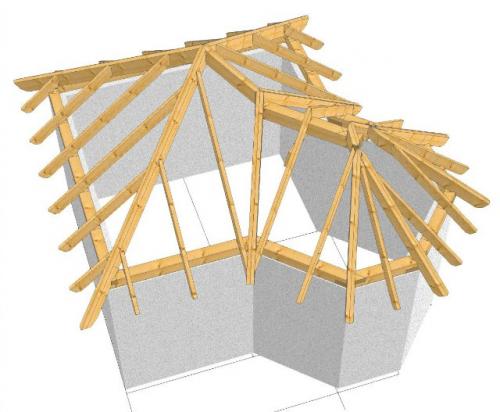

Стропиловка эркера. Устройство стропильной системы

Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.
