Как сделать садовую скамейку из профильной трубы. Лавочка из профильной трубы своими руками

20.03.2022 в 08:42

Как сделать садовую скамейку из профильной трубы. Лавочка из профильной трубы своими руками

Как сделать садовую скамейку из профильной трубы. Лавочка из профильной трубы своими руками

Приветствую Вас, мои дорогие читатели. Вы попали на страницу строительного блога Александра Александрова в раздел «Рукожопства пост«.

Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.

Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы .

Обратите внимание

Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.

Лавочку  можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.

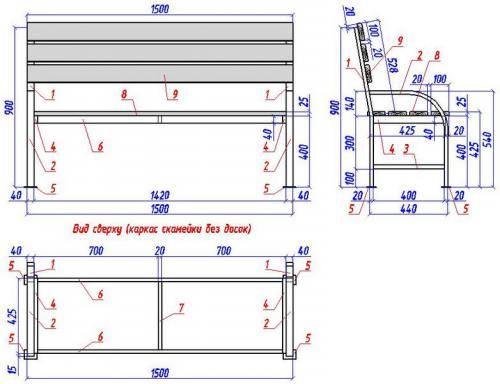

Лавочка с профильной трубы — чертеж

Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.

2. Вид сбоку

Немного расшифрую чертежи.

Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.

Уклон спинки делал исключительно «на глазок»:)

Необходимый инструмент и материалы

  1. Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
  2. Болгарка или ножовка по металлу
  3. Сварочный аппарат + электроды ∅3
  4. Строительный уровень
  5. Угольник
  6. Рулетка
  7. Краска по металлу
  8. Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
  9. Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
  10. Струбцины
  11. Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.

    Можно приступать к работе

    Как изготовить садовую скамейку —

    Лавочка из профильной трубы — фото и последовательность работ

    Все работы буду проводить на своем импровизированном верстаке:)

    Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

    Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

    По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

    Вуаля..

    При помощи струбцины и угольника начинаю приваривать ножки.

    И получаю вот такой результат.

    Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

    На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

    После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

    Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

    Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

    Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

    Важно

    После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

    Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

    Провожу финальную сборку и вот результат —  лавочка из профильной трубы своими руками готова !

    Спасибо за просмотр, удачи вам в ваших начинаниях!

Лавочка из профильной трубы на кладбище. Скамейки, оградки, лавочки из профильной трубы своими руками. Чертежи, фото, как сделать.

Как сделать садовую скамейку из профильной трубы. Лавочка из профильной трубы своими руками 01

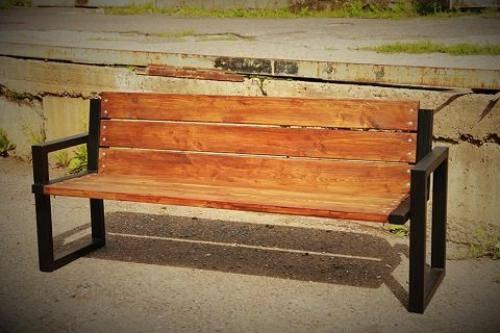

Профильная труба ― востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката ― малый вес, простота монтажа, невысокая стоимость.

Изделия из профильной трубы

Для работы с материалом нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы. Для защиты от влаги и образования ржавчины, профиль обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

  • Профиль― длиной 8 метров с сечением 25 на 25 мм.
  • Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
  • Крепёж ― болты с гайками ― 24 шт.

Помогут лучше познакомиться с процессом изготовления конструкций чертежи для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.

Как сделать садовую скамейку из профильной трубы. Лавочка из профильной трубы своими руками 02

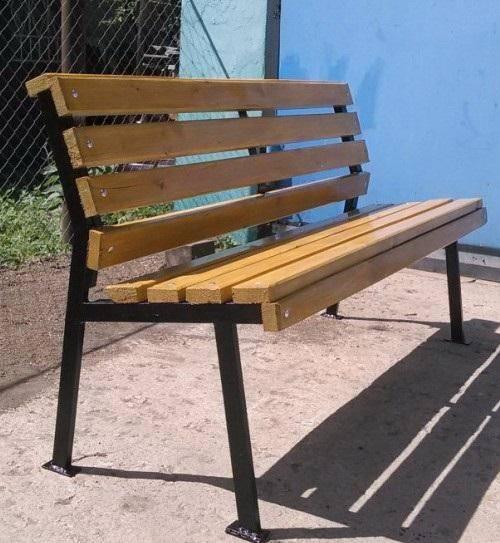

Каркас

Труба длиной 1,55 м на перекладину между опорами.

  • Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
  • Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
  • Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
  • Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Как сделать садовую скамейку из профильной трубы. Лавочка из профильной трубы своими руками 03

Сборка

Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор. Соединение располагается на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельной трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

Как сделать садовую скамейку из профильной трубы. Лавочка из профильной трубы своими руками 04

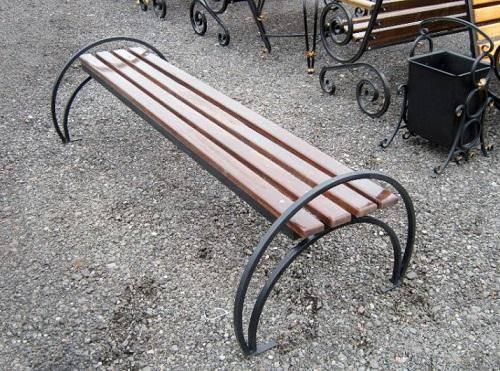

Лавочка своими руками

Для изготовления самой простой конструкции понадобятся:

  • Профильная труба для каркаса ― лучше выбрать прямоугольное или квадратное сечение, 30 на 30,мм, длиной одиннадцать метров. Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
  • Деревянная доска толщиной 35 см (на сидение). Понадобится восемь прямоугольной формы брусков шириной 6 см.
  • Метизы ― болты и гайки 24 шт.

Конструкция изготавливается по такой же технологии, что и скамья.

Оградки на могилу из профильной трубы

Размеры конструкции определяются параметрами участка. Традиционно он имеет площадь 2 х3 м. Основание можно сделать из трубы квадратного сечения (размер 2,5х2,5; 3х3; 4х4 см), секции каркаса изготовить из металлопроката (2х2; 2,5х2,5 см). Понадобится также труба на калитку и декоративные элементы.

Для изготовления столбов нарезают отрезки длиной 1 м. На верхние торцы приваривают пластины 10х10 см. Опоры вкапывают в грунт на глубину 40 см и заливают бетоном. Для верхнего и нижнего пояса секций нужны два отрезка трубы длиной 1 м. Для изготовления каркасных стоек используйте профиль 40-50 см. С помощью сварки детали соединяются между собой. Получившуюся конструкцию крепят к опорным столбам. Для монтажа калитки на оградку приваривают петли. Затем вешают дверцу. Готовое изделие покрывают антикоррозийной пропиткой и красят эмалью.

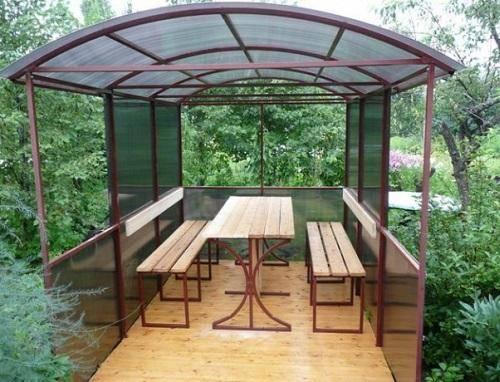

Беседка из профильной трубы

Для изготовления конструкции понадобится чертеж и список материалов. Каркас может быть квадратным, прямоугольным, восьмигранным, шестиугольным, круглым. Традиционно его собирают отдельными секциями с помощью сварочного аппарата. При установке конструкции вертикальные опоры заглубляются в грунт и бетонируются. Затем к стоякам крепится остальные части сооружения. Настилают деревянный пол или покрывают поверхность тротуарной плиткой. Секции каркаса соединяют между собой с помощью сварки или на болты, если требуется изготовление сборно-разборной конструкции. Сверху крепится лёгкая кровля.

Как сделать садовую скамейку из профильной трубы. Лавочка из профильной трубы своими руками 05

Чертеж скамейки со спинкой из профильной трубы. Как собрать каркас со спинкой

Сборка каркаса проводится в следующей последовательности действий:

Соединяют поперечную перекладину и два профиля по 35 см: отрезки должны находиться к перекладине под углом 90 градусов, фиксируясь к ней своей центральной точкой.Данная конструкция оснащается при помощи сварки двумя гнутыми элементами, имеющими длину 78 см. Точка сварки должна находится на их изгибах.

Чтобы сделать лавочку более прочной, можно соединить поперечную перекладину и передние опоры при помощи профиля.Завершающей стадией изготовления каркасной конструкции является приваривание двух дугообразных отрезков посредине между опор. После этого на торцы ножек наваривают накладки.Все сварные швы тщательно шлифуют, а весь каркас покрывают грунтовкой и краской против коррозии.

По завершении изготовления каркаса он оснащается симметрично расположенными досками для сидений. На спинку закрепляют более тонкие элементы, на седалище – более толстые. Для их крепления применяют заготовленные болты. Вместо досок допускается использование прямоугольных металлических труб.

Чтобы скамейка из профтрубы выглядела более эффектно, она нередко комплектуется дополнительными элементами. Прежде всего это – подлокотники, изготовленные из двух отрезков профильной трубы в 75 см. Для их сгибания лучше применить трубогиб, после чего оснастить ими оба края лавочки. В результате этого она приобретет еще более профессиональный вид, несмотря на ее самодельное происхождение. Садовые скамейки из профильной трубы своими руками чаще всего изготовляются для частных домовладений.

Скамейка из круглой трубы своими руками. Плюсы использования металлических труб в качестве каркаса

Для профилированной трубы используют углеродистая низколегированная сталь, обладающая хорошей эластичностью. Она имеет высокие эксплуатационные характеристики, применяется как для промышленного, так и для частного строительства.

Этот материал легко гнуть, сваривать или резать, из него можно сделать конструкции любого уровня сложности, если есть представления о правильном построении каркасов и имеются знания по основам работы с металлом.

В частном строительстве такие трубы применяют обычно для, арок,,, заборов, ворот, лестниц, теплиц,и так далее.

Изделия имеют следующие характеристики:

  1. Небольшой общий вес за счет каркасного строения конструкции – этот параметр зависит от размера профильной трубы и толщины ее стенок.
  2. Размеры садовой мебели из металла могут быть любыми, главное, точно рассчитать возможные нагрузки.
  3. Они выходят значительно дешевле, чем аналоги из других материалов.
  4. Конструкции получаются прочными, устойчивыми к высоким механическим нагрузкам.
  5. При правильном уходе и регулярном обновлении защитного покрытия металлические трубы имеют длительный срок службы.

Трубы профилированные бывают разного сечения: ромбовидные, круглые, прямоугольные и квадратные.

Для каркасного строительства обычно используют последние два варианта, так как существенно упрощается процесс стыковки деталей – соединять их можно под разными углами, делая только точные и ровные срезы.

Сваренный каркас для будущей дачной мебели

С этим материалом просто работать, если под рукой есть необходимый инструмент.

Соединяются делали сварочным аппаратом, а значит, необходимо умение с ним работать. Процесс этот требует соблюдения техники безопасности, и включает много тонкостей, позволяющих получить изделия с правильной геометрией и надежными соединениями.

Для каркасов садовой мебели, используют в основном прямоугольную трубу сечением 20*40 мм. Ее средняя цена за погонный метр составляет 70-80 рублей, при толщине металла в 2-3 мм.

За мощный и прочный каркас придется заплатить не более 1500-2000 рублей. Готовая скамейка в магазине хорошего качества обойдется не меньше 10 000 рублей.

Многие предпочитают, пошаговую инструкцию изготовления с чертежами и фото можете посмотреть на нашем сайте.
