Изготовление лавочки для дачи своими руками – процесс простой и увлекательный. Нужно только творчески подойти к работе и запастись необходимыми инструментами.

Выбор модели

Скамейку для дачи хозяин должен сделать самостоятельно. Хорошо подключить к этому процессу сына. На таком примере он получит представления о работе с металлом и древесиной.

Пользователи часто ищут :

• Деревянная скамейка
• Скамейка из металла
• Подвесное шарообразное кресло (кокон)

Из множества моделей лавочек лучше выбрать такую, которая не предусматривает использования сварочного аппарата. И причин тому несколько:

1. агрегат есть далеко не у каждого мастера;
2. работа со сваркой требует определенных навыков;
3. подключение питания к аппарату не всегда представляется возможным.

Предлагаем обратить внимание на простую модель скамьи без спинки из профильной трубы квадратного сечения. Для изготовления потребуется полтора-два часа и общедоступные инструменты. И что немаловажно, такую работу под силу выполнить даже неподготовленному человеку и без чертежа.

Фото: гардеробная лавочка из профтрубы (также подойдет в прихожую)

Фото: скамейка с закругленными углами

Вместо сварки можно использовать резьбовые соединения. Это уменьшит жесткость, но даст возможность разобрать скамейку.

Фото: садовый вариант с подлокотниками

Модель скамейки нарисованная в автокаде

Фото: парковая скамейка с крышей из поликарбоната

Фото. проект садовой мебели – 2 лавки со столом

Складной вариант скамейки

Стильная модульная скамейка

Эскиз скамейки с размерами, выполненный от руки.

3D модуль антивандальной парковой (уличной) скамейки

Требуемые материалы и инструменты

Несмотря на то что профильная труба достаточно прочная, для удобства работы необходимо приобретать материал с толщиной стенки 3-4 мм. Итак, для производства лавки потребуется:

• профильная труба квадратного сечения – 3 отреза по 1,8 м;
• уголок металлический с шириной полки 25-30 мм – 2 шт. по 2 м;
• доска обрезная толщиной 20 мм, шириной 15 см – 3 шт. по 2 м (можно использовать деревянный штакетник шириной 50 мм, шириной 20 мм);
• болгарка с отрезным диском;
• стусло;
• молоток;
• дрель;

Ниже приводим пояснения по списку.

Профильная труба нужна шириной 40 мм и обязательно с прямоугольными гранями. При покупке попросите отрезать заготовки необходимой длины. Зенковка нужна, чтобы подготовить посадочные места под винты с потайными головками, но можно обойтись и без нее, если выбирать фаску сверлом большего диаметра. Только работать с ним придется очень аккуратно. При отсутствии морилки используют крепкий раствор марганцовки.

Изготовление каркаса

Длина будущей скамейки – 2 м, высота – 45 см. Сначала изготавливают 3 опоры. Для этого заготовки из профильной трубы размечают и распиливают. Сделать это правильно поможет приведенный ниже чертеж.

Схема разметки распилов на профильной трубе

Обратите внимание, углы А и А₁– прямые; Аи А– 45⁰, расстояние между вершинами А – 45 см. Тщательно выдерживайте все размеры.

Простая скамейка из профильной трубы. Лавочка из профильной трубы своими руками

Приветствую Вас, мои дорогие читатели. Вы попали на страницу строительного блога Александра Александрова в раздел «Рукожопства пост«.

Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.

Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы .

Обратите внимание

Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.

Лавочку  можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.

Лавочка с профильной трубы — чертеж

Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.

2. Вид сбоку

Немного расшифрую чертежи.

Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.

Уклон спинки делал исключительно «на глазок»:)

Необходимый инструмент и материалы

1. Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
2. Болгарка или ножовка по металлу
3. Сварочный аппарат + электроды ∅3
4. Строительный уровень
5. Угольник
6. Рулетка
7. Краска по металлу
8. Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
9. Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
10. Струбцины

Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.

Можно приступать к работе

Как изготовить садовую скамейку —

Лавочка из профильной трубы — фото и последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

Важно

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

Провожу финальную сборку и вот результат —  лавочка из профильной трубы своими руками готова !

Спасибо за просмотр, удачи вам в ваших начинаниях!

Источник: https://milyj-dom.ru-land.com/novosti/metallicheskaya-skameyka-iz-profilnoy-truby-svoimi-rukami-sborka-lavochki-bez-spinki

Чертежи лавочек из металла. Выбор материала

Изготовление скамеек из металла и дерева начинается с чертежа. На нем отражают все размеры будущей лавки и вычисляют количество необходимого материала.

В качестве каркаса часто используют металлический профиль. Это стальные трубы с овальным, квадратным или прямоугольным сечением. Материла часто используют в частном строительстве: из него собирают скамейки, ограды и ворота, арки, беседки.

Профиль отличается малым весом, невысокой стоимостью и устойчивостью к внешнему воздействию (последнее особенно относится к трубам с круглым сечением). При этом он хорошо гнется и режется, его легко приваривать. Работать с материалом сможет даже начинающий мастер. Для скамеек лучше выбирать профиль с толщиной стен 1-4 мм и квадратным или прямоугольным сечением. К таким трубам проще монтировать спинку и сидение.

Также используют деревянные доски толщиной не менее 3 см для сиденья и 2,5 см для спинки. Они достаточно прочные и легко выдержат вес человека, при этом с ними проще работать.

Лавка без подлокотников Источник sazhaemvsadu.ru

Перед началом изготовления лавочек из дерева и металла деревянные детали подготавливают: шлифуют, пропитывают антисептиком, красят и покрывают лаком. Металлический профиль грунтуют и красят после сборки каркаса. Эти меры помогут защитить скамейку от погодных условий.

Также потребуется подготовить крепежи: винты или саморезы. Их длина должна составлять около 10 см, диаметр – около 7 мм. Все крепежи должны иметь круглые или сплющенные шляпки, чтобы не цепляться за одежду.

Из инструментов понадобятся болгарка, дрель, сварочный аппарат. Если в каркасе будут округлые детали, потребуются трубогиб и макет. Последний представляет собой кусок фанеры, из которой выпилены все закругленные детали. При сгибании их необходимо прикладывать к фанере и следить, чтобы они получались симметричными.

Сборка мебели

Сборка проводится в два этапа: сперва нужно сварить корпус, затем приделать к нему сидение и спинку.

Монтаж корпуса лавочки из профтрубы производится в зависимости от выбранной формы. Рассмотрим сборку простой скамьи без спинки и с прямыми ножками. Важно отметить, что в этом варианте все части каркаса располагаются под прямым углом друг к другу. При отклонении скамейка получится неустойчивой.

1. Ножки соединяют попарно короткими профилями сверху и снизу, не доходя нескольких сантиметров до земли. Помимо сварки можно прикручивать металлические детали болтами.
2. На нижних горизонтальных перемычках находят центр и протягивают длинный профиль.
3. Сверху, где будет располагаться сиденье, приваривают две длинных трубы. Если посмотреть на каркас сверху, получится прямоугольник, короткими сторонами опирающийся на ножки.
4. Когда сварка будет закончена, швы обрабатывают шлифовальной машинкой, грунтуют и окрашивают. Чтобы полые ножки не уходили в землю, их рекомендуется закрыть заглушками.
5. В верхнем прямоугольнике просверливают отверстия для последующего крепления деревянных досок. Важно помнить, что при утапливании крепежей древесина сильно портится. Лучше выбирать круглые или приплюснутые шляпки.

Если сидение скамейки из профиля делают из металлических труб, их приваривают, а затем грунтуют и красят полностью.

Чтобы получились подлокотники, ножки делают выше, а основу сидения приваривают ниже. Таким образом верхняя часть боковых сторон будет выступать.

Если лавка будет длинной, лучше сделать дополнительные ножки в центре, на равном расстоянии, чтобы распределить вес.

Спинка

Спинка состоит из двух или более профилей, которые крепят под углом к основанию сидения. Главная особенность их сборки: профиль потребуется спилить по диагонали и приварить под выбранным углом.

Перед сваркой на деталях необходимо просверлить отверстия под крепежи спинки.

Округлые детали

Если планируется сделать боковые стороны круглыми, профиль потребуется согнуть. Перед этим рекомендуется сделать болванку, которая послужит основой для плавных линий.

Существует 2 способа загибки профилей:

• «Холодный». Подходит для работ зимой и для медных труб. Один конец трубы плотно запечатывают, заливают воду и выносят на мороз. Когда вода превратится в лед, трубу осторожно загибают.

Лавка с закругленными элементами Источник avm-205194.myshop.one

• «Горячий». Он более сложен, но с его помощью скамейка из профтрубы будет выглядеть интереснее, а линии получатся гладкими. Профиль заполняют мелким песком и закрывают оба отверстия деревянным бруском, длина которого должна быть в 2 раза больше диаметра. На концах профиля делают небольшие отверстия для выхода газа и обозначают места, которые нужно согнуть. Затем эти участки нагревают паяльником и с помощью болванки сгибают. Для проверки симметричности части прикладывают к фанере с вырезанным узором.

Этими способами можно сгибать не только каркас, но и делать дополнительные узоры, которые после приваривают.

Лавка из профильной трубы. Выбор материала для изготовления скамейки со спинкой

Самым удобным и бюджетным материалом для изготовления является дерево. Деревянная лавочка сочетает в себе баланс красоты и комфорта, отлично смотрится в любом пространстве. Дерево — материал податливый для изготовления различных форм и элементов декора, имеет приятное тактильное ощущение, не перегревается на солнце и не переохлаждается на морозе.

Простая лавочка из дерева своими руками делается довольно быстро, набор инструментов нужен минимальный. Применять можно недорогие породы дерева. Устойчивость к влаге, ультрафиолетовому излучению, поражению грибком и насекомыми обеспечиваются современными защитными средствами для пропитки и покрытия древесных поверхностей. Вес изделия оптимален для перемещения.

даже с седоками

Недостатком деревянных скамеек считается недолговечность, дерево имеет свойство рассыхаться со временем, соединения расшатываются. Укрепить конструкцию могут различные элементы сборки и крепления из металла, (углы, резьбовые стяжки, саморезы вместо гвоздей) усиление соединений клеем. Если опоры нужно вкопать в грунт следует защитить их от гниения пропитав масло/смолосодержащими средствами.

Совет! Дерево легковоспламеняющийся материал, поэтому лавочку, находящуюся возле огня (костёр, мангал, печь) необходимо обработать огнеупорным раствором (антипирен), который поможет какое-то время противостоять возгоранию.

Металл — материал надёжный и долговечный при надлежащем уходе и условиях эксплуатации. Из него получаются утончённые, «воздушные», «кружевные» конструкции. Главный недостаток — коррозия, который устраняется защитным покрытием поверхностей грунтом, краской, эмалью, повторяющимся периодически по мере необходимости. Гибкой металлу можно придать различную форму. Конструкция скамейки из квадратных профильных труб будет устойчивой, добротной и лёгкой. Квадратное сечение самое удобное в монтаже. Наибольшей красоты лавочки получаются из кованых элементов.

Легкая конструкция

Сборка металлического изделия очень крепкая, осуществляется с помощью сварочных швов и резьбового крепежа. Необходимость наличия сварочного аппарата и умения пользоваться им делает монтаж в домашних условиях несколько затруднительным.

Сидение и спинку металлической лавочки практически всегда накрывают подушками, чехлами, покрывалом, так как тактильные ощущения не всегда приятны. Теплопроводность металла выше, чем у дерева, поэтому добиться комфортного температурного баланса между телом и металлической поверхностью трудно, а обогревать скамейку собой бессмысленно.

Лавочка из бетона — практически скульптура. В этом случае формы можно добиться всякой, приложив немало усилия и стараний. Собранный из металла каркас, помещают в опалубку и заливают бетоном (период застывания бетона 1–2 мес.). Делают в основном какие-либо части конструкции и сочетают их с другими материалами. Имеет большой вес, для перемещения не предназначена. В неподвижности можно не сомневаться. Устойчива к любым погодным условиям, долговечна.

вписывается в ландшафт

Прекрасно смотрятся бетонные комплексы из лавочек и ёмкостей для посадки растений с установкой элементов освещения. Практичны для размещения у воды.

Наиболее распространённым вариантом лавочки является конструкция с комбинированием материалов. Ей отдают предпочтение в большинстве случаев, так как здесь можно сочетать надёжный каркас (металл), комфортное сидение со спинкой (дерево), при этом добиться красоты, долговечности, удобства и лёгкости форм.

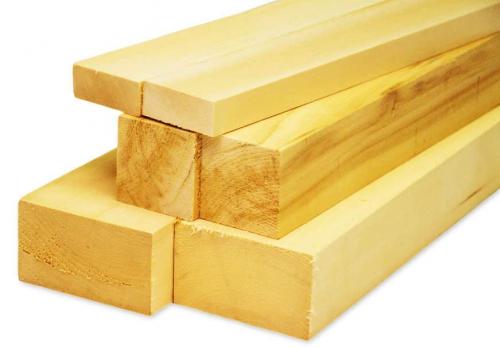

Покупая материал, удостоверьтесь в его качестве, дерево нужно выбирать сухое, чтобы его не повело, помните про размер деталей. Если есть чертёж с указанными размерами, материал можно нарезать на месте покупки, что облегчит его транспортировку.

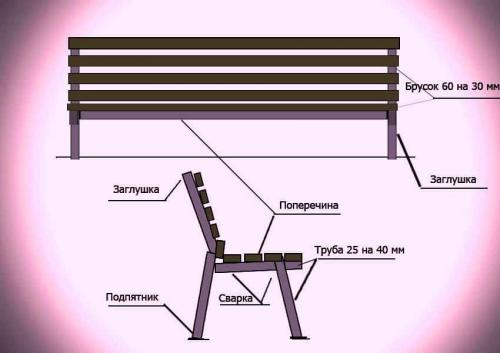

Лавочка из профильной трубы своими руками с размерами. Расчеты материалов

Среднего размера скамейка потребует приобретения 12 м профильной трубы, сечение которой составит 30х30 мм. Если у изделия спинки не будет, то примерный список покупок будет выглядеть таким образом:

1. По 2-3 м две заготовки, которые понадобятся для крепления опор и сиденья.
2. По 45 см шесть отрезков для изготовления небольших фрагментов модели.
3. По 60 см шесть элементов профиля для изготовления опор прямоугольной формы.

1. Болты с плоскими шляпками (16х2 шт.).
2. 8 брусочков с шириной в 6 см.

При условии оснащения лавочки спинкой, помимо приведенного выше перечня следует приобрести доски толщиной в 0,35-0,33 см и 8 м профильной трубы, с сечением 25х25 мм. Трубы будут использоваться для создания каркаса под будущую лавочку. А сама конструкция будет состоять из таких элементов:

• для спаивания двух опор понадобится две гнутые полосы металла длиной в 45 см;
• пятки под опоры (4 шт.) 40х40 мм, подойдут и обычные металлически пластины;
• для передних фиксаторов под опоры понадобится 2 металлических отрезка по 20 см;
• под передние опоры используются 2 металлических элемента по 40 см;
• для задних опор и спинки понадобится 2 гнутые детали по 80 см с размахом изгиба в 10 см;
• основание под сидение требует наличия двух отрезков по 35 см;
• между опорами будут размещаться поперечные перекладины – расстояние составит 1,5-1,55 м.

Для создания места для сидения под изделие со спинкой потребуется:

• болты и гайки с округлыми головками в количестве 50 шт.;
• деревянные заготовки по 1,7 м длиной (ширина 0,3-0,6 см);
• Доски в размере 3 шт. длиной 1,7 м, толщина которых составит 0,25 см, а ширина 0,6 см.
