Как выбрать оптимальный водяной насос для отопления

Как выбрать оптимальный водяной насос для отопления

Выбор оптимального водяного насоса для отопления – важная задача, которая требует тщательного подхода и внимательного изучения характеристик различных моделей. В этой статье мы рассмотрим основные факторы, которые следует учитывать при выборе насоса для отопления.

Типы водяных насосов для отопления

Существует несколько типов водяных насосов для отопления:

1. Насосы с прямым приводом

2. Насосы с редуктором

3. Насосы с электродвигателем

Каждый тип насоса имеет свои особенности и преимущества, поэтому важно выбрать наиболее подходящий для вашей системы отопления.

Характеристики водяного насоса для отопления

При выборе водяного насоса для отопления следует обратить внимание на следующие характеристики:

1. Рабочий диапазон давления

2. Рабочий диапазон расхода

3. Энергоэффективность

4. Уровень шума

5. Защита от засорения

Рабочий диапазон давления и расхода

Рабочий диапазон давления и расхода является одним из основных факторов, которые определяют эффективность работы насоса. Важно, чтобы насос был рассчитан на работу в диапазоне давления и расхода, который соответствует вашей системе отопления.

Энергоэффективность

Энергоэффективность является важным фактором, который определяет экономичность работы насоса. Важно выбирать насосы с высоким коэффициентом полезного действия (КПД), чтобы сэкономить на электроэнергии.

Уровень шума

Уровень шума является важным фактором, который определяет комфортность работы насоса. Важно выбирать насосы с низким уровнем шума, чтобы не создавать дискомфорт для жителей дома.

Защита от засорения

Защита от засорения является важным фактором, который определяет долговечность работы насоса. Важно выбирать насосы с защитой от засорения, чтобы избежать поломок и дорогостоящих ремонтов.

Выбор оптимального водяного насоса для отопления

При выборе оптимального водяного насоса для отопления следует учитывать все вышеперечисленные факторы и выбирать насос, который наиболее соответствует вашим потребностям. Важно также обратить внимание на репутацию производителя и гарантию на насос.

Таблица сравнения водяных насосов для отопления

Выбор оптимального водяного насоса для отопления – задача, которая требует тщательного подхода и внимательного изучения характеристик различных моделей. Важно учитывать рабочий диапазон давления и расхода, энергоэффективность, уровень шума и защиту от засорения. При выборе насоса также следует обратить внимание на репутацию производителя и гарантию на насос.

Связанные вопросы и ответы:

Что такое водяной насос для отопления

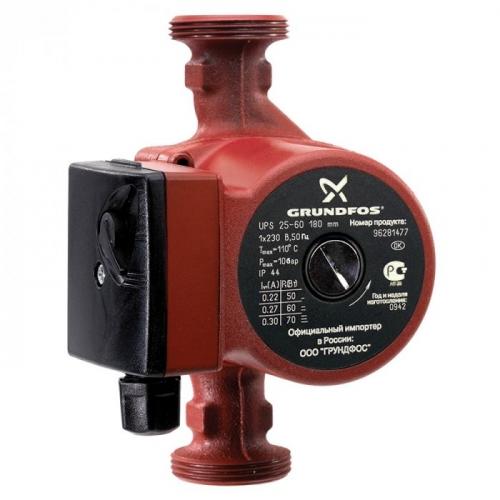

Циркуляционный насос - насос, предназначенный для ускорения естественной циркуляции теплоносителя в системе отопления. Чтобы точно определиться, как выбрать

насос для отопления, в первую очередь, необходимо знать исходные параметры системы отопления и здания, в котором она установлена.

Существует два типа систем отопления: с принудительной и естественной циркуляцией теплоносителя в системе. При проектировании системы отопления с принудительной циркуляцией теплоносителя потребные мощности насоса рассчитываются заблаговременно. Также существуют старые системы отопления с металлическими трубами больших диаметров, в которые вполне уместно будет врезать насос для повышения скорости циркуляции теплоносителя, а, следовательно, большей экономии топлива за счет разгрузки источника тепла. Таким образом, более комфортна в эксплуатации система с принудительной циркуляцией теплоносителя, так как она позволяет регулировать подаваемое тепло, применяются трубопроводы меньшего диаметра, да и внешне такая система выглядит более эстетично.

В любом случае, параметрами, по которым выбирают насос, являются максимальный расход и напор (м3/час и м соответственно). Также тип насоса должен быть обязательно циркуляционным, рассчитанным на эксплуатацию с теплоносителем высокой температуры (иногда, до 110°С). А для того, чтобы сделать отопительную систему максимально безопасной, рекомендуется купить гидравлический разделитель.

Для более точных расчетов необходимо представлять график напорно-расходных характеристик системы отопления. В общем виде он выглядит следующим образом:

Данный график отражает взаимодействие напорно-расходных кривых насоса и системы отопления. Дабы не углубляться в гидродинамику и физику, для общего понимания, как выбрать циркуляционный насос , достаточно понимания факта наличия сопротивления в системы отопления. Любая система имеет сопротивление движению теплоносителя, оно зависит от конфигурации, диаметра труб, наличия воздуха в системе и прочих, менее влиятельных параметров. Собственно говоря, насос и призван преодолевать данное сопротивление, чтобы обеспечивать циркуляцию рабочей жидкости в системе с заданной скоростью. Точка пересечения кривых на графике показывает реальную потерю напора и расход.

Таким образом, дабы правильно подобрать циркуляционный насос необходимо знать два параметра системы отопления:

1. Расход системы отопления

2. Сопротивление, которое она оказывает при данном расходе.

Рассмотрим более детально каждый параметр.

Расход системы отопления

Чтобы определить расход системы отопление необходимо знать 3 параметра исходных данных:

1. Значение средней температуры жидкости в системе отопления.

2. Разница температур в двух точках системы: подающего и обратного трубопроводов системы.

3. Количество тепла, потребляемое системой отопления (Дж, КВт, калорий).

Средняя температура теплоносителя определяется в каждом конкретном случае. Чем она ниже, тем меньше потерь тепла в системе.

Разница температур в подающем трубопроводе и на «обратке» выбирается произвольно из диапазона от 5°С до 20°С. Эта разность в дальнейшем влияет на скорость теплоносителя, а следовательно на расход. Варьируя выбор данного значения, и зная конкретный диаметр труб, можно добиться максимального сходства характеристик насоса и системы.
