Оборудование для ввинчивания винтовых свай

Оборудование для ввинчивания винтовых свай

Устройства, предназначенные для ввинчивания металлических свай в землю, позволяют захватывать, удерживать и вкручивать винтовые сваи в почву под заданным углом. Обычно это происходит под прямым углом к поверхности почвы.

Оборудование для установки винтовых свай состоит из нескольких частей, которые можно перечислить:

Колесное или гусеничное шасси, на котором размещено все остальное оборудование.
• Опорные домкраты в количестве 4 штук.
• Гидравлическая система с рабочим органом.
• Управляемый привод, благодаря которому происходит закручивание сваи в грунт, а также изменение угла наклона рабочего органа.
• Пульт и рычаги управления.

Усилие вкручивания передается с рабочего органа на сваю, вернее, на ее рабочие лопасти. Именно на них приходится основная нагрузка. Лопасти работают подобно крыльям самолета, которые разрезают воздух. От их прочности зависит качество всего свайного фундамента. Поэтому, если есть такая возможность, лучше всего использовать сваи, имеющие литой наконечник. Такой наконечник гораздо надежнее, крепче и долговечней приваренных лопастей.

Рекомендуется использовать для работы оборудование для буронабивных свай, а не вворачивать сваи вручную, при помощи рычагов.

Таким способом невозможно завернуть сваю на нужную глубину, да и по времени это будет очень долго. Если же на пути сваи встретится камень, то преодолеть такое препятствие можно будет только при помощи гидравлического вкручивания.

Еще одно преимущество   установки для погружения свай   состоит в том, что почва на участке не разрыхляется. Напротив, она уплотняется еще больше. Ведь когда работает, например, ударная машина, весь окружающий грунт подвергается встряске и вибрациям, которые ухудшают его прочность.

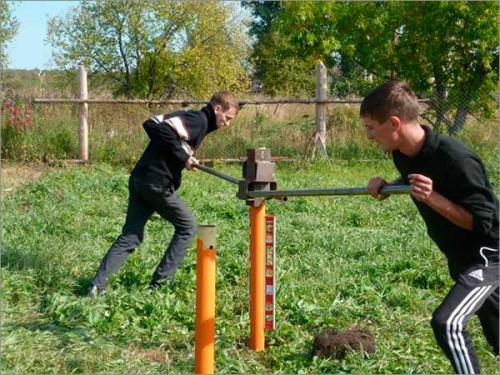

Самодельная установка для закручивания винтовых свай. Ручной монтаж

Завинчивание винтовых свай вручную – простой и довольно эффективный способ установки. Можно сэкономить на спецтехнике и добиться сравнимых по качеству результатов. Ручная методика позволяет контролировать угол наклона стержня и величину крутящего момента, указывающего на плотность грунтового пласта, в который вклиниваются винтовые сваи.

Традиционным приспособлением для закручивания винтовой сваи своими руками является монтажный оголовок, размещаемый на верхнем торце. Для фиксации оголовка используются штыри, проходящие сквозь технологическое отверстие. К оголовку приваривается два хомута, в которые рабочие, непосредственно занятые вкручиванием, вставляют рычаги (подойдут обрезки толстостенной трубы). В принципе, это весь требующийся инструмент. Для более точного измерения угла наклона также можно использовать вертикальный уровень.

Последовательность ручного монтажа:

1. Предварительное бурение скважины на глубину 50 сантиментов. Ее диаметр должен быть на 10 сантиментов меньше, чем у лопастей, приваренных на винтовые сваи;
2. Вертикальное позиционирование, установка рычагов;
3. Непосредственно закручивание стержня. Два работника передают крутящий момент посредством рычагов, третий следит за углом наклона.

Ручной способ имеет свои ограничения: стержни могут быть закручены на глубину до 3 метров. К тому же для выполнения работы потребуется достаточно много пространства, что рабочие могли использовать длинные рычаги.

Завинчивание свай. Виды применяемых мотобуров

Устройства для бурения скважин классифицируют, в основном, по мощности и типу двигателя. Чтобы завинчивание винтовых свай осуществлялось быстро и с минимальными усилиями, необходимо знать, для какой категории грунта подходит тот или иной вид мотобура.

Самые легкие механические мотобуры, весом до 11 кг, управляются одним человеком и имеют небольшую мощность двигателя (до 3,5 л/с). Такую ручную установку можно использовать только для бурения в грунтах 1 и 2-й категории , которые отличаются небольшой плотностью.

Механический мотобур с объемом двигателя от 3,5 до 7 л/с может управляться как одним, так и двумя операторами. Вес таких установок — до 30 кг, поэтому удержать одному такое приспособление при работе на тяжелых грунтах может быть затруднительно. Мотобуры этого типа можно применять также исключительно на грунтах 1 и 2-й категории.

Существуют механические мотобуры, состоящие их двух блоков — двигателя и буровой части, соединенных между собой штангой. Вес такого устройства около 80 кг, мощность двигателя 5-8 л/с. Благодаря соединяющей штанге, которая погашает обратный удар, управлять такой машиной можно в одиночку, допускается бурение грунтов 3-й категории. Таким мотобуром удобно проводить пробное завинчивание свай, т.к. он обеспечивает минимальное отклонение оси опоры от заданных параметров.

Закручивание свай мотобуром

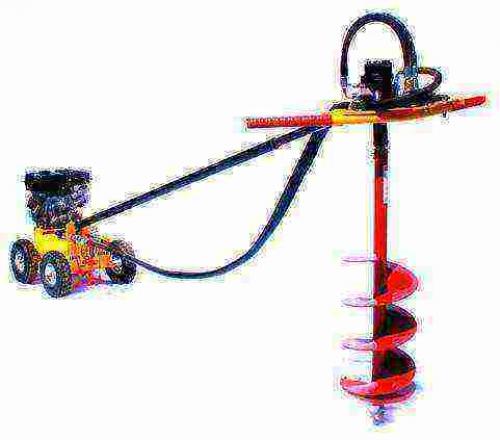

Гидравлические мотобуры с двигателями мощностью 11-15 л/с применяются для бурения скважин в грунтах 2 и 3-й категории. Ручную установку с гидравлическим приводом удобно транспортировать, вес ее около 80 кг. Приспособление может управляться и одним оператором, однако на практике управлять таким, достаточно тяжелым устройством, удобнее вдвоем.

На рынке строительного оборудования популярны мотобуры Айрон отечественного производителя, которые выпускаются как с механическим, так и с гидравлическим приводом. Сопоставив сколько стоит аренда такого оборудования с временными затратами, очевидно что использование мотобура — выгодно и практично.

Меры безопасности при работе с мотобуром

Перед работой всегда следует произвести осмотр оборудования, проверить надежность креплений и работоспособность всех узлов. Особое внимание — на режущую кромку, именно изношенные ножи стают частой причиной перегрузки и поломки оборудования.

Во время работы оператор должен:

• использовать защитные средства (очки, каску);
• следить за тем, чтобы вращающейся части бура не касалась одежда;
• всегда предполагать наличие посторонних предметов в почве;
• не работать на полной мощности без должной нагрузки.

Готовые скважины следует прикрывать или маркировать до монтажа свай.

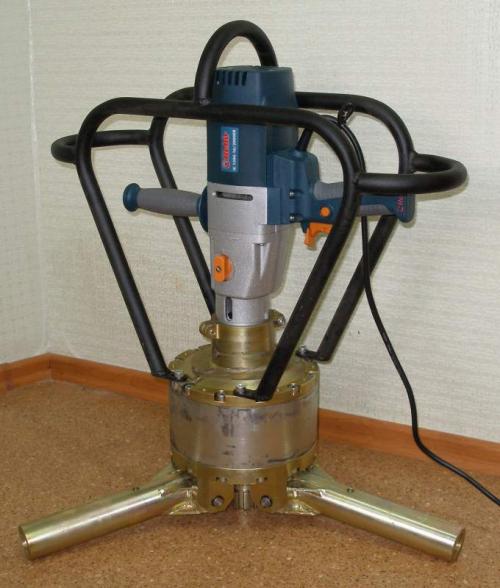

Закручиватель свай. Способы механизации процесса закручивания

Если винтовые сваи обладают большой длиной и диаметром, потребуются механизированные приспособления для закручивания винтовых свай. Поскольку с их помощью работа выполняется намного быстрее, от ручного способа ввинчивания постепенно отказываются. Сейчас в продаже доступно специализированное устройство, предназначенное исключительно для работы с СВС. Однако, ввиду достаточно высокой стоимости данного оборудования, для начала рассмотрим самодельные приспособления, выполняющие те же задачи.

Для изготовления приспособления для завинчивания винтовых свай потребуются следующие узлы:

• Мощная дрель (можно заменить мотобуром);
• Редуктор с понижающим числом;
• Два переходника, последовательно связывающие силовую установку, сваю и вывод редуктора;
• Рычаг для поддержки.

В роли силовой установки можно использовать любой электрический инструмент с мощным двигателем (минимум 2 кВт). А также привод должен обладать функцией реверса. Роль редуктора может выполнять гайковерт со встроенным механизмом усиления крутящего момента. Подобные устройства используются при сортировании колес на грузовиках. Основной параметр, на который следует обращать внимание, при выборе редуктора – предельный крутящий момент. Как показала практика, чтобы закрутить стержень любого диаметра достаточно редуктора на 4,7 кНм.

Переходник между редуктором и силовой установкой можно создать из головки и болта соответствующих размеров. Болт устанавливается в патрон дрели, а головка фиксируется на редукторе. В качестве свайного переходника подойдет монтажный оголовок, надеваемый на сваю и оснащенный наконечником, совместимым по форме и размерам валом редуктора.

В процессе ввинчивания, наконечник может наткнуться на камень или другое препятствие. При ручном закручивании появившееся препятствие сразу даст о себе знать и можно будет предпринять действия по его устранению. Если винтовые сваи ввинчиваются посредством электродрели, явным признаком препятствия станет усилившийся шум работы привода. В таком случае необходимо незамедлительно отключить силовую установку, чтобы не возникли перегрузки.

Как ставить винтовые сваи. Как устанавливать винтовые сваи своими руками

Установка винтовых свай своими руками

Когда при строительстве принят за основу свайный фундамент встаёт вопрос: как установить винтовые сваи своими руками, насколько это трудно, какие потребуются инструменты и оборудование. Все эти проблемы решаемы, необходимо просто следовать технологии монтажа и соблюдать геометрические размеры между монтируемыми элементами.

Важно знать какие применить сваи, как сделать привязку на участке, как правильно смонтировать сваи чтобы они были надёжной опорой для фундамента.

Почему винтовые сваи?

Популярность применения винтовых свай для фундамента — следствие простоты, доступности технологии монтажа свайного поля и каркаса, бюджетной стоимости проекта. Важны и такие параметры, как:

• скорость возведения фундамента;
• возможность монтажа в труднодоступной или болотистой местности без применения сложных механизмов;
• независимость от наличия электроэнергии;
• возможность создания фундамента с опиранием на глубоколежащие несущие грунты;
• отсутствие земляных работ при монтаже.

Какие сваи применять

Для того, чтобы узнать какой тип свай применять, длину, диаметр тела и опорных лопастей — определитесь с нагрузками на фундамент, состоянием грунтов на участке. Для этого необходимо:

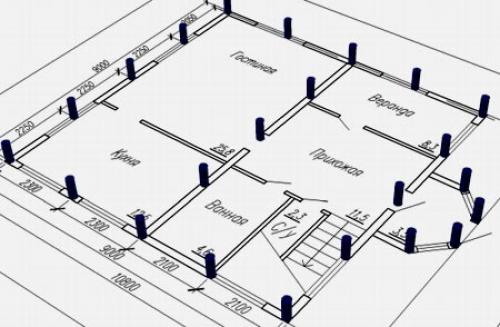

1. Иметь проект возводимого сооружения и привязку к участку по строительным нормам, сделать сбор нагрузок по осям в самых нагруженных сечениях на 1 погонный метр.Проект свайного поля
2. Определиться со строением пластов грунта, глубиной расположения, уровнем грунтовых вод, глубиной промерзания для своего района. Эту информацию получите в архитектурном отделе администрации. В случае отсутствия данных — закажите проведение экспресс геологии на участке. Как вариант — определитесь по этому вопросу самостоятельно. Для этого просверлите отверстие буром с отбором проб на разных глубинах, отнесите пробы в лабораторию. По результатам определитесь на какой грунт будут опираться сваи, глубину его расположения. Это важнейший этап строительства, не пожалейте времени и денег.
3. По результатам по результатам лабораторных исследований и природных несущих способностей принятого слоя грунта, расчётным нагрузкам от строящегося дома определитесь с типом, диаметром, длиной, количеством необходимых элементов.
4. Помните: лопасти должны входить в несущий слой грунта> 200 мм; конец сваи должен находиться ниже грунтовых вод и уровня промерзания; верх оставляется на проектной отметке с учётом рельефа участка; монтажные отверстия срезаются.
5. Монтируемые элементы по осям рекомендуется просчитывать отдельно с целью обеспечения равномерных нагрузок, экономии средств при покупке изделий.
