Система приточной вентиляции для квартиры. Приточная вентиляция

Система приточной вентиляции для квартиры. Приточная вентиляция

Приточная вентиляция с подогревом и фильтрацией — эффективное и экономичное решение для поступления в помещение свежего, чистого воздуха комфортной температуры без открывания окон . Оборудование одной комнаты вентиляционной системой в среднем обойдётся от 3 500 до 200 000 руб., в зависимости от выбранного прибора. Существуют следующие подвиды приточных систем вентиляции:

• Проветриватель — приточное вентиляционное устройство, представляющее собой прибор с вентилятором и фильтром. Отличительной особенностью данного класса оборудования является отсутствие нагревателя.
• Аэрогивер - широкий класс вентиляционных устройств, предназначенных для подачи свежего, очищенного воздуха с улицы в помещение.
  Оснащены нагревателем и климат контролем. Степень очистки поступаемого воздуха у аэрогиверов не выше H11 (Е11).
• Бризер — в дополнении к функционалу аэрогивера оснащён фильтром тонкой очистки HEPA (E11), задерживающим мельчайшие частицы загрязнений;
• Клапан — встраиваемый в стену прибор, подающий воздух пассивным образом, без вентилятора и нагревателя. Обладает не высоким уровнем фильтрации.
• Центральная система — приточная система вентиляции, подающая воздух одновременно в несколько помещений через вентиляционные каналы.

Компактная бесканальная приточная вентиляция в квартире рекомендована как семьям, где есть аллергики и маленькие дети , так и тем, у кого окна выходят на дорогу , рядом расположено производство или за окном неблагоприятная экология . В комнаты обычно устанавливают бризеры и аэрогиверы, на кухню — проветриватели или приточные клапаны . Все эти приборы навешиваются на стену без прокладки вентиляционных каналов. Монтаж возможен как на чистовую отделку, так и в процессе ремонта.

В общественные помещения — офисы, магазины, детские сады и школы, больницы, салоны — помимо проветривателей и бризеров, часто устанавливают центральные системы вентиляции , рассчитанные на большое количество людей и размещаемые на наружной стене здания.

Приточная вентиляция работает вместе с вытяжной системой. Если у вас нет вытяжной вентиляции или она не работает, можно организовать альтернативную вытяжку , либо установить приточно-вытяжную вентиляцию .

Наша компания начиная с 2012 года занимается продажей и профессиональной установкой приточной вентиляции в Москве и области. Мы подберём оптимальный вариант на любой бюджет !

Вентиляция приточная и вытяжная. Приточно-вытяжная вентиляция

Функцией приточно-вытяжной системы вентиляции зданий является обеспечение непрерывного воздухообмена: подача свежего воздуха, очищенного от пыли, пуха и грязи, и удаление отработанного с неприятными запахами, вредными веществами. Данный вид системы является наиболее полноценным по сравнении с отдельно приточной и вытяжной.

Принцип работы приточно-вытяжной вентиляции

Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.

В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» - постоянная смена воздуха в помещениях.

Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:

1. Воздуховоды - необходимы для проведения и подачи воздушного потока.
   Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.

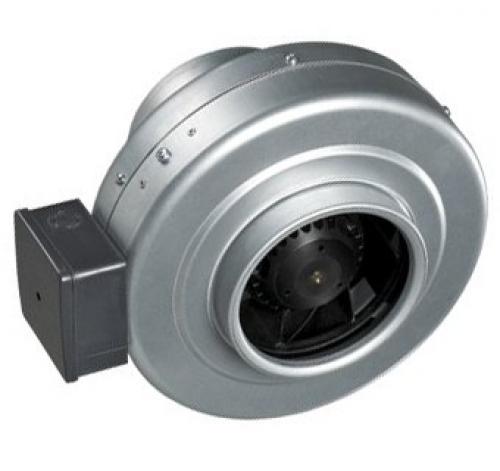

2. Вентиляторы - создают необходимое давление для подачи/удаления воздуха.
   Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.

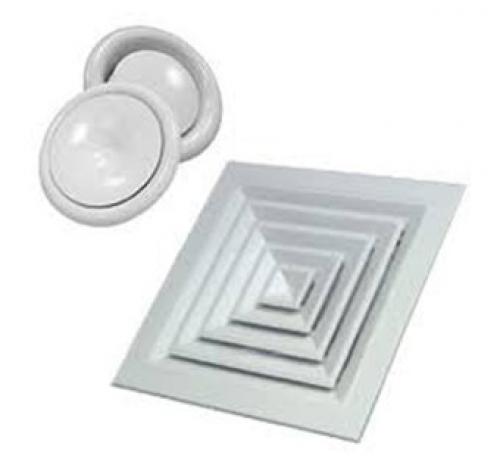

3. Воздухораспределители (диффузоры, решетки) - служат для подачи воздуха в помещения.
   Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.

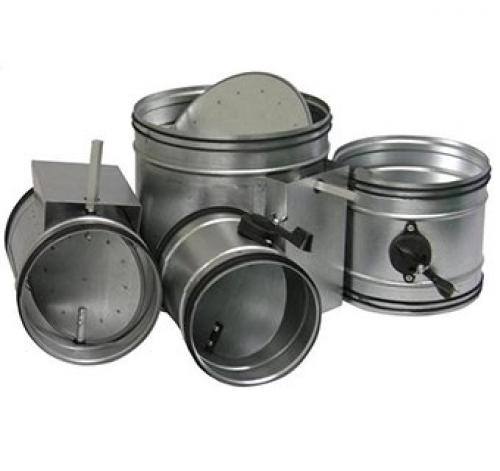

4. Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.

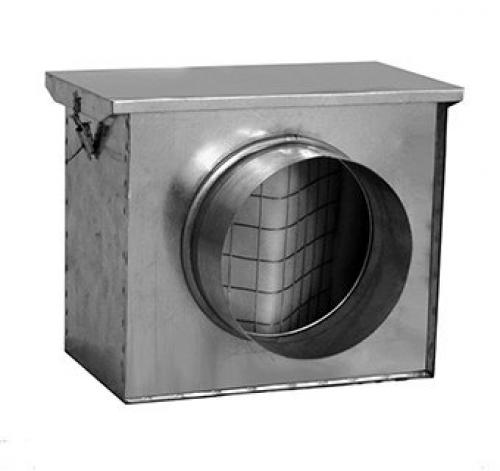

5. Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.

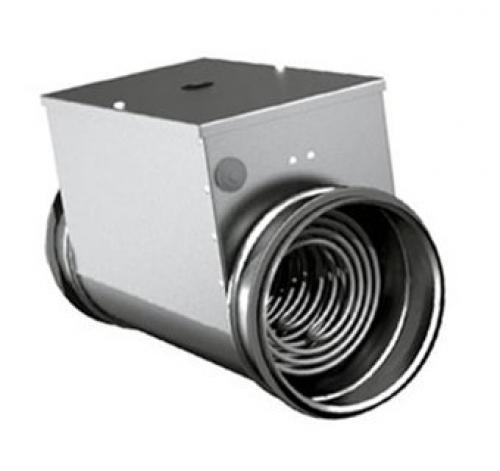

6. Калориферы (нагреватели - водяные, электрические) - служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.

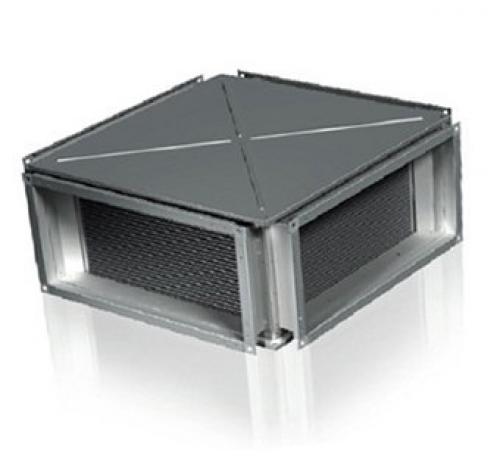

7. Рекуператор - служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха. Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.

8. Шумоглушитель - служит для снижения уровня шума, при высоких скоростях воздуха в канале.

9. Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.


Вентиляция в квартире виды. Виды вентиляции

Современные вентиляционные системы разделяются на разные виды на основе следующих критериев:

• по способу создания давления для циркуляции воздуха;
• по назначению;
• по конструктивному исполнению;
• по зоне обслуживания.

Каждый из видов рассмотрим детальнее.

По способу подачи воздуха вентиляция классифицируются на 2 вида: естественную и принудительную (механическую). Естественные вентиляционные системы проще организовать в квартирах и домах, чем механические. Они функционируют в результате разницы температур и давления снаружи и в самих помещениях. Их главный плюс – дешевизна. Чтобы реализовать вентиляцию с естественным побуждением, нет необходимости устанавливать дорогостоящее оборудование и подключать его к электричеству. Воздух сам по себе поступает внутрь жилья с улицы, а выходит через вытяжные отверстия.

Принудительная (механическая) вентиляция – система, которая обеспечивает стабильное поступление воздуха в помещение, вне зависимости от погоды. Чтобы организовать ее, необходима установка вентилятора и других устройств: фильтров, нагревателей воздуха, пылеуловителей и других видов вентиляторов. В результате воздух дополнительно очищается от загрязнений, нагревается, увлажняется. Весомое преимущество – возможность выбрать мощность вентиляторов под необходимые показатели воздухообмена.

Когда естественная вентиляция не способна справиться с качественным воздухообменом в помещениях с особенно загрязненным воздухом, могут дополнительно устанавливать механическую систему. Такой вид вентиляции относится к смешанному.

Выделяют следующие виды вентиляционных систем по назначению:

• Приточная – направляет воздушные массы в помещение. Она предназначена для подачи чистого воздуха, который может дополнительно подвергаться фильтрации и подогреву.
• Вытяжная – удаляет из помещения или из его конкретной зоны воздух, загрязненный углекислым газом, пылью, шерстью животных. Ее обычно устанавливают на кухне и в санузлах, а также в промышленных помещениях.
• Приточно-вытяжная – это комбинация из двух вентиляционных систем.

По конструкции вентиляция бывает канальной и бесканальной. Система первого вида состоит из множества воздуховодов для транспортировки воздуха. Она отличается относительно небольшими размерами и возможностью скрытой установки. Ее можно спрятать в нишах, под подвесным потолком, в шахтах. Бесканальные вентиляционные системы обычно организовывают в супермаркетах и заведениях общественного питания, но могут делать и в частных домах, но только если высота потолков выше 3 метров. В бесканальной вентиляции отсутствуют воздуховоды. Она функционирует за счет вентиляторов. Такая вентиляционная система бывает моноблочной или наборной, состоящей из индивидуально подобранных компонентов: фильтров, устройства автоматики, глушителя, различных вентиляторов. Она может вентилировать разные по площади помещения. Для ее монтажа необходимо выделить отдельную вентиляционную камеру.

По зоне обслуживания вентиляция делится на локальную и общеобменную. Первый вид системы направлен на удаление загрязненных воздушных масс и снабжение свежим воздухом конкретных зон. Он препятствует распространению отработанного воздуха на остальные участки комнаты. Например, локальную вентиляционную систему обычно устанавливают над кухонной плитой. Общеобменная вентиляция рассчитана на работу во всем помещении. Она подает определенное количество приточного воздуха и вытягивает загрязненный из всего помещения.

Приточная вентиляция в квартире своими руками. Но зачем?

Несмотря на то, что мой дом находится в весьма зелёном районе, окна выходят на бульвар с небольшим количеством машин, а до ближайшего проспекта — примерно полкилометра, Москва всё равно, увы, остаётся шумным и грязным городом.

Первое можно заметить по тому, что при наглухо закрытых окнах — а у меня неплохие стеклопакеты с тремя стёклами — в комнатах становилось существенно тише, полностью пропадал городской фон и оставались только звуки тяжёлых машин, иногда проезжающих непосредственно внизу, да безумных мотоциклистов. Второе — по неприятному, но стабильно образующемуся налёту чёрной пыли около открытых окон, на подоконниках и даже на вертикальных поверхностях ПВХ-рам.

Как показали два года с «приточкой», избавление от шума и чёрной пыли — не единственные плюсы:

появляется возможность удобной регулировки баланса свежего воздуха и температуры в помещении — более того, выяснилось, что зимой весьма комфортно жить при 21-22 °С и

появляется возможность регулировать температуру в зависимости от времени суток не только батареями отопления, но и их комбинацией с интенсивностью проветривания;

в квартире пропала пыльца, крупная пыль, семена растений, а также комары и мухи — несмотря на не самый низкий этаж, всё это залетало в окна;

пропали неприятные холодные сквозняки из приоткрытых окон зимой (а мой рабочий стол стоит прямо у окна — и у выходного диффузора приточной вентиляции).

Какие есть варианты?

К сожалению, пока я только задумывался о том, что неплохо бы попробовать это чудо современной техники, примерно все варианты, которые я встречал на Хабре и в других источниках, попадали в категорию, не слишком устраивающую меня по свойствам, трудозатратам или ценам:

бризеры: недорого, просто в установке, но — занимает место на стене, находится внутри помещения, а значит, весь механический шум вентилятора достаётся нам. Особенно с учётом, что в силу размеров бризеров вентиляторы там достаточно скромные по размерам, а уровень шума сравним с кондиционером или превышает таковой. Жить можно, но зачем, если есть место снаружи? Неудовлетворённость.

готовые системы приточной вентиляции: ценники за сам наружный блок начинаются от 100 тыс. рублей, и это ещё надо поискать. Если не искать, то 200+. Жаба.

самодельные системы приточной вентиляции: много, но каждый раз представляют собой нечто, требующее большого объёма ручного труда — подбора вентилятора_{от ненужного холодильника}из странных источников, самостоятельного изготовления корпусов, фильтров и прочего. Лень.

Однако в какой-то момент меня посетила мысль, что ведь все необходимые компоненты есть в профильных магазинах — надо лишь их выбрать, купить и соединить. Да, не получится компактного монолитного корпуса, но у меня есть ненужный угол на балконе. Да, не получится использовать салонный фильтр от жигулей, но мне несложно и купить рулон нетканого материала и самостоятельно вырезать из него кусок раз в квартал.

Из чего состоит приточная вентиляция в минимальной конфигурации?

входной раструб, прикрытый решёткой от крупного мусора;

противопылевой фильтр (желающие могут рассмотреть HEPA-фильтры, но я решил, что мне необходимо и достаточно хорошего противопылевого);

блок подогрева с ТЭНом — опционально (у меня нет, и нет, даже в зимние морозы он мне не потребовался);

вентилятор (самая сложная часть, так как от него критически зависит производительность и шумность всей системы);

трубы разводки воздуха по жилым помещениям;

диффузоры в жилых помещениях.

Начнём с самого сложного.

Источник: https://milyj-dom.ru-land.com/stati/ventilyaciya-v-kvartire-svoimi-rukami-za-neskolko-chasov-no1-osnovnye-vidy-ventilyacii-v

Естественная вентиляция в квартире. Виды вентиляции в квартире

Система вентиляции в жилых многоэтажных домах делится на несколько видов:

• по способу перемещения воздуха: естественная (гравитационная) и искусственная (принудительная) вентиляция;
• по назначению: приточная, вытяжная и приточно-вытяжная;
• по зоне обслуживания: общеобменная и местная;
• по виду конструкции: моноблочная и наборная.

Естественная вентиляция — это циркуляция воздуха, которая происходит за счет перепада температур воздуха и атмосферного давления на улице и в квартире. Данная система вентиляции полностью зависит от погодных условий.

При искусственной вентиляции циркуляция воздуха создается при помощи специального оборудования. Бывает как приточной, так и вытяжной.

Приточная вентиляция подает свежий воздух в комнату, а вытяжная — удаляет отработанный воздух при помощи вентилируемых приборов.

Приточно-вытяжная система вентиляции предусматривает одновременную подачу свежего воздуха и удаление отработанного воздуха из помещения. на сегодня единственный эффективный тип вентиляции в квартире.

Общеобменная (центральная вентиляция) — предусматривает вентиляцию всего помещения. Может быть как приточной, так и вытяжной. Приточную общеобменную вентиляцию организуют с использованием подогрева или фильтрации подаваемого воздуха. Для вытяжной достаточно вентилятора, чтобы ускорить процесс удаления отработанного воздуха.

Местная вентиляция также может быть приточной и вытяжной, но, в отличие от общеобменной, в местной системе подача/удаление воздуха происходит в определенном месте, например в зоне образования и локализации вредных газов (в производственных помещениях). В квартирных условиях яркий пример местной вентиляции — кухонная вытяжка.

Приточная вентиляция в квартире с фильтрацией. С какими загрязнениями предстоит бороться

Пух, листья, песок, хвоинки, шерстинки и все прочее, видимое невооруженным глазом. Такие загрязнения доставляют немало хлопот при уборке, но наименее опасны. Они тяжелые и не держатся в воздухе, а быстро оседают на поверхностях. Поэтому они редко попадают в наши дыхательные пути, в отличие от, например, вездесущей пыли.

Пыль настолько привычна и обыденна, что мало кто задумывается о ее составе, а стоило бы. Пыль – это любые взвешенные в воздухе твердые частицы. Они могут быть как крупными (сотни микрометров), так и мельчайшими (доли микрометров). Для сравнения: толщина паутины – 2-3 микрометра. Бывает природная пыль, которая образуется в результате эрозии почвы, вулканической активности, пожаров, испарения морской воды, содержащей соли. Бывает пыль антропогенного характера, основные источники которой – промышленность и транспорт (особенно сжигание топлива). Соединения свинца, алюминия, кремния, бериллия, кадмия, кварца, сульфаты, нитраты, аммоний – вот неполный список веществ, которые можно обнаружить в городской пыли.

Вообще, это тоже пыль – только чрезвычайно мелкая, меньше 2,5 микрометров. Такие частицы выделяют в особую группу, потому что они крайне опасны. Они такие мелкие, что не задерживаются нашими естественными органическими барьерами и напрямую попадают в легкие, кровь и мозг. Там PM2.5 накапливаются и образуют отложения. Они провоцируют обострения хронических болезней и развитие сердечно-сосудистых заболеваний. Пыль – это не только досадная грязь на подоконниках, но и реальная опасность для здоровья горожанина. Понятно, что от таких частиц необходимо защищаться, и если приточная вентиляция в доме с фильтрацией может это сделать, то почему бы не воспользоваться этой функцией?

Самое неприятное в этом списке – пыльца, сильнейший аллерген. Впрочем, споры плесени тоже могут попадать в дыхательные пути и вызывать нежелательную реакцию организма.

Неприятные запахи от автомобильных выхлопов, промышленных выбросов, дыма и гари со строек и свалок – только полбеды. Все перечисленное содержит множество вредных для человека веществ: сажу, угарный газ, диоксид серы, аммиак, оксид азота, бензапирен, формальдегид и др. (многие из этих веществ не пахнут сами по себе, но это не делает их менее опасными). Хорошая приточная вентиляция в квартире с фильтрацией должна избавлять от большинства из них.
