Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха . По этому параметру вентиляция может быть:

• естественная;
• искусственная.

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

По назначению , как уже понятно, вентиляция бывает:

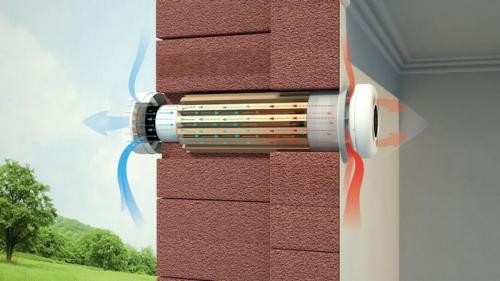

• приточная , которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
• вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

• местная . Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
• общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

• наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
• моноблочная система, или вентустановка , совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

Вентиляция в квартире виды. Виды вентиляции

Современные вентиляционные системы разделяются на разные виды на основе следующих критериев:

• по способу создания давления для циркуляции воздуха;
• по назначению;
• по конструктивному исполнению;
• по зоне обслуживания.

Каждый из видов рассмотрим детальнее.

По способу подачи воздуха вентиляция классифицируются на 2 вида: естественную и принудительную (механическую). Естественные вентиляционные системы проще организовать в квартирах и домах, чем механические. Они функционируют в результате разницы температур и давления снаружи и в самих помещениях. Их главный плюс – дешевизна. Чтобы реализовать вентиляцию с естественным побуждением, нет необходимости устанавливать дорогостоящее оборудование и подключать его к электричеству. Воздух сам по себе поступает внутрь жилья с улицы, а выходит через вытяжные отверстия.

Принудительная (механическая) вентиляция – система, которая обеспечивает стабильное поступление воздуха в помещение, вне зависимости от погоды. Чтобы организовать ее, необходима установка вентилятора и других устройств: фильтров, нагревателей воздуха, пылеуловителей и других видов вентиляторов. В результате воздух дополнительно очищается от загрязнений, нагревается, увлажняется. Весомое преимущество – возможность выбрать мощность вентиляторов под необходимые показатели воздухообмена.

Когда естественная вентиляция не способна справиться с качественным воздухообменом в помещениях с особенно загрязненным воздухом, могут дополнительно устанавливать механическую систему. Такой вид вентиляции относится к смешанному.

Выделяют следующие виды вентиляционных систем по назначению:

• Приточная – направляет воздушные массы в помещение. Она предназначена для подачи чистого воздуха, который может дополнительно подвергаться фильтрации и подогреву.
• Вытяжная – удаляет из помещения или из его конкретной зоны воздух, загрязненный углекислым газом, пылью, шерстью животных. Ее обычно устанавливают на кухне и в санузлах, а также в промышленных помещениях.

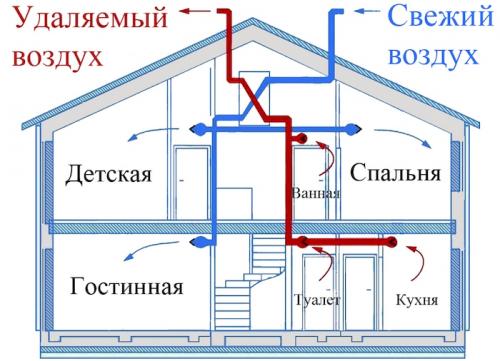

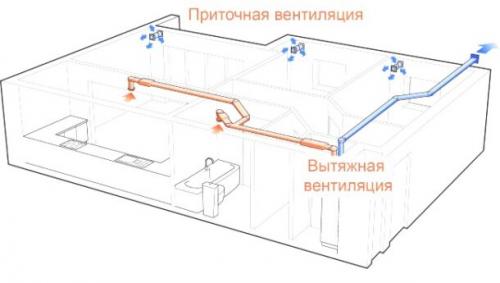

• Приточно-вытяжная – это комбинация из двух вентиляционных систем.

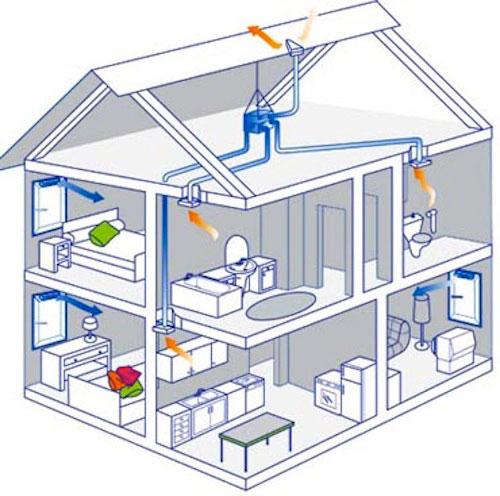

По конструкции вентиляция бывает канальной и бесканальной. Система первого вида состоит из множества воздуховодов для транспортировки воздуха. Она отличается относительно небольшими размерами и возможностью скрытой установки. Ее можно спрятать в нишах, под подвесным потолком, в шахтах. Бесканальные вентиляционные системы обычно организовывают в супермаркетах и заведениях общественного питания, но могут делать и в частных домах, но только если высота потолков выше 3 метров. В бесканальной вентиляции отсутствуют воздуховоды. Она функционирует за счет вентиляторов. Такая вентиляционная система бывает моноблочной или наборной, состоящей из индивидуально подобранных компонентов: фильтров, устройства автоматики, глушителя, различных вентиляторов. Она может вентилировать разные по площади помещения. Для ее монтажа необходимо выделить отдельную вентиляционную камеру.

По зоне обслуживания вентиляция делится на локальную и общеобменную. Первый вид системы направлен на удаление загрязненных воздушных масс и снабжение свежим воздухом конкретных зон. Он препятствует распространению отработанного воздуха на остальные участки комнаты. Например, локальную вентиляционную систему обычно устанавливают над кухонной плитой. Общеобменная вентиляция рассчитана на работу во всем помещении. Она подает определенное количество приточного воздуха и вытягивает загрязненный из всего помещения.

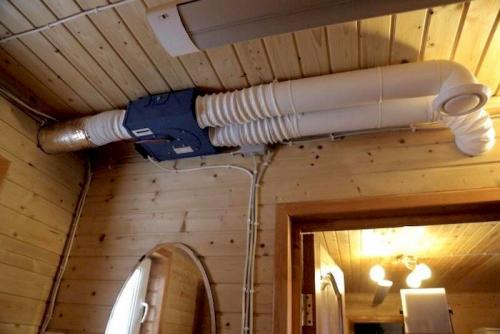

Приточная вентиляция в частном доме своими руками. Как сделать вентиляцию в частном доме своими руками

Необходимость системы вентиляции для частного дома

Обустройство вентиляции в частном доме избавляет его владельцев от таких проблем, как:

• спертый воздух, духота в помещениях;
• сырость весной и осенью;
• появление грибка, гниение конструкций дома;
• неприятные запахи на кухне, чердаке, в подвале, санузле.

Правила и нормы для расчета вентиляции

В России, по СНиП, минимально допустимой нормой вентиляции жилых помещений считается 3 м³на 1 м²метр площади. При проектировании вентиляции следует учитывать также существующие минимальные нормы воздухообмена в час для каждого отдельного помещения:

• кухни с газовой плитой — 80-100 м3;
• жилых комнат — 30 м3;
• кухни с электроплитой — 60 м3ч;
• санузла — 50 м3;

Воздух должен полностью меняться за час:

• на кухне — 5-10 раз;
• в санузле — 3-5 р;
• в жилых помещениях — 1-2 р.

Способы и формулы расчета основных параметров системы вентиляции

Перед обустройством системы вентиляции делают расчет расхода воздуха по кратности воздухообмена. Проводят его по формуле:

• L=Sxhxn.

Здесь параметры поочередно обозначают: искомый объем воздуха, площадь помещения, высоту потолков, число нужных обновлений в час по нормативам. К примеру, кратность для жилой комнаты (замена хотя бы 1-2 раза за час) 20 м²с высотой потолков 3 м будет равна минимум:

• 20х3х1=60 м³/ч.

Для расчета площади сечения воздуховодов применяют формулу:

• S= L/(3600×V).

Здесь L- нужный воздухообмен в комнате, V — скорость потока воздуха. Значение скорости в среднем берут 4 м/с.Дальнейшие расчеты зависят от того, какой тип вентиляции предполагается обустроить в доме. Подбирается или установка с требуемыми параметрами, или проводится сложный расчет протяженности вытяжной трубы, связанный с перепадом высот, аэродинамикой и пр.

Естественная и принудительная вентиляция

В зависимости от площади здания, внутри него может монтироваться естественная вентиляция или принудительная.

Особенности естественной вентиляции

Основным плюсом такой вентиляции считается дешевизна. Воздух в данном случае движется по дому естественным образом. Минусом систем этого типа считается то, что обустраиваться они могут только в небольших зданиях с малым количеством помещений.

Искусственная вентиляция

Искусственная вентиляция предполагает использование в схеме разводки оборудования, искусственным образом обеспечивающего подачу свежего воздуха и удаление использованного, а также воздуховодов. Такие системы отличаются конструктивной сложностью, но при этом считаются и наиболее эффективными.

Источник: https://milyj-dom.ru-land.com/novosti/pritochnaya-ventilyaciya-svoimi-rukami-prosteyshiy-besplatnyy-metod

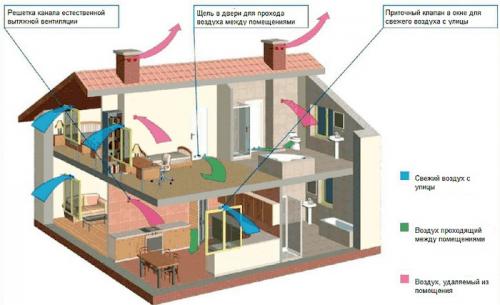

Естественная вентиляция в квартире. Принцип работы

Основной принцип работы вентиляции в квартире подразумевает замещение всего того воздуха, который не поступает из-за чрезмерной герметичности жилья. Строители и ремонтники старательно сокращают тепловые потери, что и приводит как раз к понижению естественного притока. В многоэтажных домах обязательно монтируется приточно-вытяжная естественная вентиляция. Именно с учетом нее определяются нормы обмена воздуха. Поступление новых порций воздуха должно происходить при помощи:

• дверных отверстий;
• дверных неплотных участков;
• оконных отверстий;
• оконных неплотных участков;
• форточек и/или фрамуг.

Выход отработанной массы, как уже говорилось, обеспечивается вентиляционными каналами. Этот элементарный подход работал только до тех пор, пока не началось массовое использование непроницаемых окон и дверей. В деревянном частном доме они еще не создают серьезных проблем, но вот в монолитных каменных постройках, где расположены городские квартиры, требуется дополнительное усиление. Потому все большее распространение получает усовершенствованный вариант вентиляции — приточно-вытяжной формат.

Основной подход не зависит от того, используется ли вентиляционная система в жилом, производственном или административном помещении. Обязательно требуется использовать строго вертикальные каналы. Даже самые малые ответвления, отклонения по горизонтали лишают весь комплекс смысла. Он совершенно не может работать в таком случае. Допускается не более двух поворотов.

Верхняя точка должна ставиться строго на одной линии с кровельным коньком. Иногда можно встретить утверждения, что допускается понижение на угол до 15 градусов. Но это ненадежное и нестабильное решение, которого профессионалы стараются всячески избегать. Повышая канал, делают систему эффективнее. В летние месяцы, когда температура внутри помещения и за его пределами выравнивается, тяга отсутствует (и это в лучшем случае).

Иногда и вовсе происходит «переворот» в вентиляционной системе, и естественный отток начинает засасывать воздух из внешней среды. Потому на практике в чистом виде натуральная вытяжка почти нигде не применяется. Флюгарку нужно ставить так, чтобы она обдувалась ветровыми потоками со всех сторон и не где угодно, а там, где скорость движения воздуха на улице больше всего. Для определения нужного места используют розу ветров и информацию о рельефе местности.

Чтобы естественная вентиляция справлялась со своей задачей, надо тщательно рассчитывать ее шахты. Они должны обеспечивать именно такой приток, который обеспечивает требуемые санитарные нормы. Не допускается такое устройство вентиляционных каналов, которое обеспечивает приток менее 3 куб. м на 1 кв. м территории в течение 60 минут. Также требуется учесть норму по созданию микроклимата на одного человека, которая составляет 30 куб. м за те же 60 минут. Если природная вентиляция работает полноценно, скорость воздуха должна составлять от 50 до 100 см за 1 секунду.

Как создать тягу в квартире. Вытяжная вентиляция

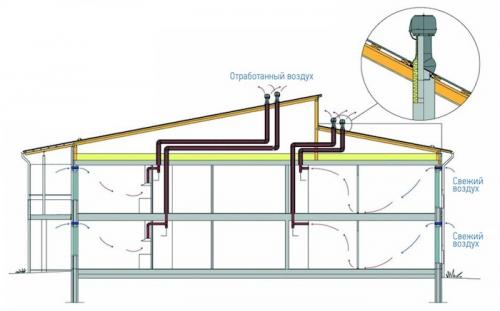

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

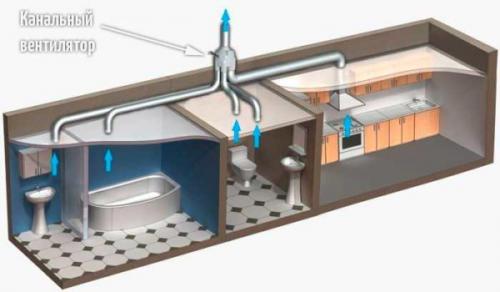

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

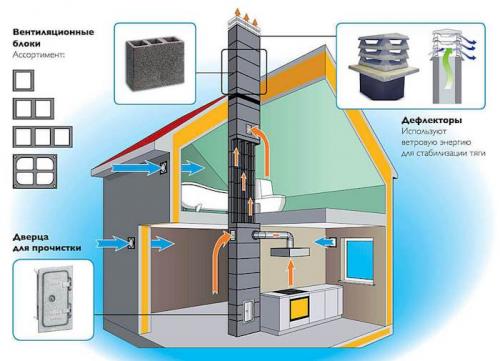

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

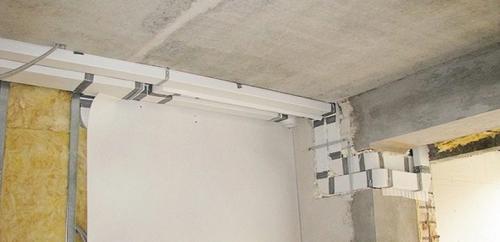

Материал для воздуховодов

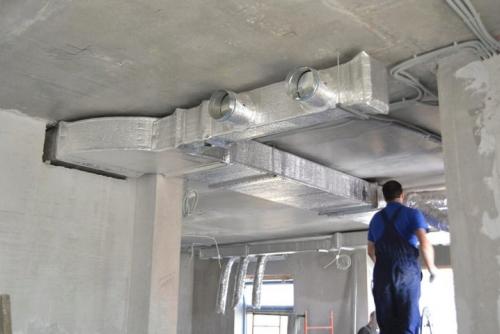

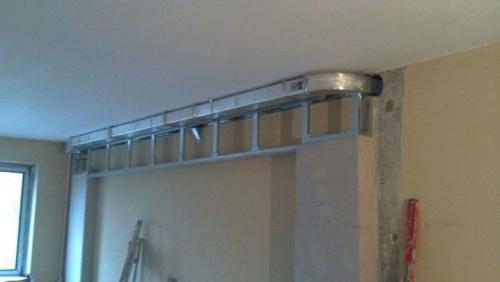

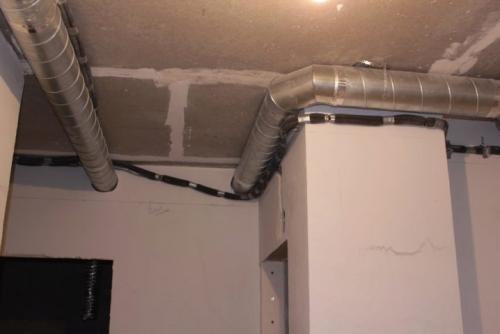

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды . С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

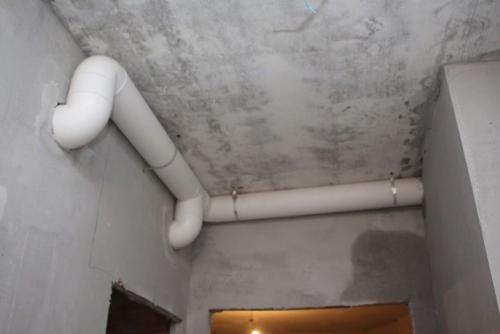

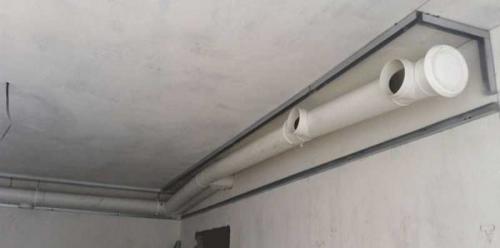

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

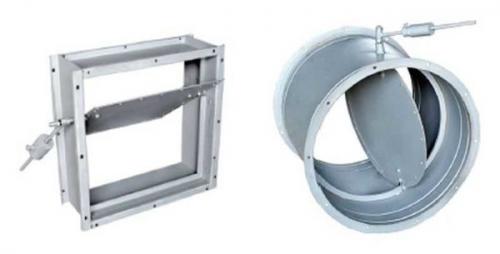

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Приточная вентиляция в квартире своими руками. Но зачем?

Несмотря на то, что мой дом находится в весьма зелёном районе, окна выходят на бульвар с небольшим количеством машин, а до ближайшего проспекта — примерно полкилометра, Москва всё равно, увы, остаётся шумным и грязным городом.

Первое можно заметить по тому, что при наглухо закрытых окнах — а у меня неплохие стеклопакеты с тремя стёклами — в комнатах становилось существенно тише, полностью пропадал городской фон и оставались только звуки тяжёлых машин, иногда проезжающих непосредственно внизу, да безумных мотоциклистов. Второе — по неприятному, но стабильно образующемуся налёту чёрной пыли около открытых окон, на подоконниках и даже на вертикальных поверхностях ПВХ-рам.

Как показали два года с «приточкой», избавление от шума и чёрной пыли — не единственные плюсы:

появляется возможность удобной регулировки баланса свежего воздуха и температуры в помещении — более того, выяснилось, что зимой весьма комфортно жить при 21-22 °С и

появляется возможность регулировать температуру в зависимости от времени суток не только батареями отопления, но и их комбинацией с интенсивностью проветривания;

в квартире пропала пыльца, крупная пыль, семена растений, а также комары и мухи — несмотря на не самый низкий этаж, всё это залетало в окна;

пропали неприятные холодные сквозняки из приоткрытых окон зимой (а мой рабочий стол стоит прямо у окна — и у выходного диффузора приточной вентиляции).

Какие есть варианты?

К сожалению, пока я только задумывался о том, что неплохо бы попробовать это чудо современной техники, примерно все варианты, которые я встречал на Хабре и в других источниках, попадали в категорию, не слишком устраивающую меня по свойствам, трудозатратам или ценам:

бризеры: недорого, просто в установке, но — занимает место на стене, находится внутри помещения, а значит, весь механический шум вентилятора достаётся нам. Особенно с учётом, что в силу размеров бризеров вентиляторы там достаточно скромные по размерам, а уровень шума сравним с кондиционером или превышает таковой. Жить можно, но зачем, если есть место снаружи? Неудовлетворённость.

готовые системы приточной вентиляции: ценники за сам наружный блок начинаются от 100 тыс. рублей, и это ещё надо поискать. Если не искать, то 200+. Жаба.

самодельные системы приточной вентиляции: много, но каждый раз представляют собой нечто, требующее большого объёма ручного труда — подбора вентилятора_{от ненужного холодильника}из странных источников, самостоятельного изготовления корпусов, фильтров и прочего. Лень.

Однако в какой-то момент меня посетила мысль, что ведь все необходимые компоненты есть в профильных магазинах — надо лишь их выбрать, купить и соединить. Да, не получится компактного монолитного корпуса, но у меня есть ненужный угол на балконе. Да, не получится использовать салонный фильтр от жигулей, но мне несложно и купить рулон нетканого материала и самостоятельно вырезать из него кусок раз в квартал.

Из чего состоит приточная вентиляция в минимальной конфигурации?

входной раструб, прикрытый решёткой от крупного мусора;

противопылевой фильтр (желающие могут рассмотреть HEPA-фильтры, но я решил, что мне необходимо и достаточно хорошего противопылевого);

блок подогрева с ТЭНом — опционально (у меня нет, и нет, даже в зимние морозы он мне не потребовался);

вентилятор (самая сложная часть, так как от него критически зависит производительность и шумность всей системы);

трубы разводки воздуха по жилым помещениям;

диффузоры в жилых помещениях.

Начнём с самого сложного.
