Светодиоды параметры. Технические характеристики светодиодов. Сравнительные таблицы

Условно все светодиоды можно разделить на две большие группы:

Осветительные это те, которые могут обеспечить световой поток не меньше, чем у традиционных источников света. Некоторые модели даже их превосходят.
К ним можно отнести 4 популярных вида:

Filament

PCB STAR

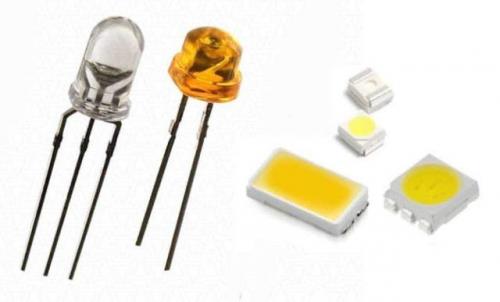

К индикаторным относится dip светодиоды. Рассмотрим сперва их.

Сокращение DIP расшифровывается как Direct In-line Package. Именно их в первую очередь начали массово выпускать в недалеком прошлом.

Трудно представить, но первые неказистые экземпляры для рядовых пользователей стоили от 200$ за штуку.

На сегодняшний день они уже не так распространены, но все же применяются:

в устройствах индикации

в панелях электронных приборов

световых табло

или елочных украшениях

По форме корпуса они могут быть круглыми, овальными или прямоугольными. Самые популярные типоразмеры с выпуклыми линзами – 3,5,8,10мм.

Напряжение питания 2,5-5В, при токе до 25мА.

Бывают разноцветными и многоцветными (RGB). Это когда в одном корпусе спрятано 3 перехода, а внизу есть 4 вывода.

В электрических схемах все светодиоды обозначаются как обычный диод с двумя стрелочками.

Обратите внимание

Несмотря на малые размеры и свою “древность”, отдельные модели из-за специфической формы корпуса, могут выдать в 1,5-2 раза больше яркости, чем некоторые SMD.

К тому же потребление энергии у DIP меньше чем SMD, да и стоят они дешевле. Однако SMD технология не стоит на месте и с каждым годом их параметры стремительно сближаются.

Вот таблицы с основными техническими характеристиками (сила света, рабочее напряжение, сила тока, угол свечения, цена) для индикаторных светодиодов DIP разных типоразмеров.

А также расшифровка маркировки их названий и обозначений (для просмотра нажмите на соответствующую вкладку):

Данный вид на сегодня является самым популярным. SMD расшифровывается с английского = Surface-Mount-Device.

В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку. Снизу расположены контакты для подключения.

Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности. Поэтому то их и называют ”изделиями поверхностного монтажа”.

Несмотря на одинаковое название “СМД”, в продаже можно встретить модели обладающие абсолютно разными:

О популярности данного типа могут говорить следующие цифры. Общее количество производимых светодиодов SMD, только в одном корпусе 2835, за год составляет несколько миллиардов штук.

Почему они так популярны? Конечно из-за своих достоинств:

продолжительный срок службы

ну а самое главное – высокая светоотдача

Именно SMD вид используется в большинстве светодиодных лампочек и светильников.

Таблицы всех технических характеристик наиболее популярных марок светодиодов марки SMD 2835, 3528, 5050, 5730:

COB – Chip On Board. У этого вида большое количество маленьких кристаллов размещено на единой подложке и все это собрано в одном корпусе.

Схема соединения этих кристаллов – последовательно параллельная. Сверху они заливаются люминофором.

По-другому их называют светодиодными матрицами. Их достоинства:

разнообразная форма сборки светодиодов

Все эти преимущества очень кстати подошли для изготовления ярких и компактных прожекторов. Также КОБы активно применяют там, где нужна акцентированная и декоративная подсветка.

Однако из-за близости расположения кристаллов друг к другу, происходит сильный нагрев корпуса, даже если вы и обеспечите нормальное охлаждение. Поэтому если вам нужна качественная фокусировка, придется использовать силиконовую оптику.
Она стойка не только к высоким температурам, но самое главное выдерживает без последствий огромное количество циклов нагрев-остывание.

На абы какую поверхность COM матрицы ставить нельзя. Ее необходимо предварительно подготовить.

Основные характеристики светодиодов. Как делают светодиоды

Светодиоды – это кристаллы, выращенные или наращенные из химических элементов на основе полупроводников. Они помещаются в специальный для каждого вида светодиодов корпус. Технологии изготовления светодиодов разнятся в зависимости от вида светодиода. Изготавливают светодиоды с добавлением различных химических элементов. Среди них полупроводники и не полупроводниковые металлы и их соединения. А также легирующие, то есть придающие составу определенные характеристики, примеси.

Изготовление светодиодов

Процесс изготовления светодиодов выглядит, примерно, следующим образом:

Пластины, служащие в качестве подложки будущих кристаллов светодиодов, помещают в специальную герметичную камеру. Такие пластины изготавливают из удобных для наращивания светодиодов материалов. Например, из искусственного сапфира, у которого подходящая для этого кристаллическая решетка. Прежде всего камеру заполняют смесью газообразных химических веществ на основе полупроводников и легирующих добавок. Затем внутренность такой камеры начинают нагревать. В процессе этого нагрева химические элементы, находящиеся до этого в газообразном состоянии, осаждаются на пластинах.

Процесс длится несколько часов. В итоге на подложке наращивается несколько десятков слоев общей толщиной лишь несколько микрон. Отличие в толщине пластины до и после наращивания не различимо на глаз.

Затем с помощью трафарета на пластину напыляются золотые контакты. После чего ее разрезают на мельчайшие части. Каждая такая часть – это отдельный кристалл светодиода со своими контактами. Размеры ее очень малы. По крайней мере, разглядеть ее в деталях можно лишь под микроскопом.

На следующем этапе готовые кристаллы вставляют в корпус. После того, по необходимости покрывают слоем люминофора. Тип корпуса и количество кристаллов зависят от того, где и как данный светодиод будет использоваться.

Все светодиоды отличаются друг от друга как отпечатки пальцев. То есть нет двух идентичных по своим характеристикам светодиодов. Потому на следующем этапе и происходит сортировка светодиодов по двум-трем сотням параметров. Чтобы отобрать наиболее близкие друг другу по мощности, цветовой температуре и другим характеристикам светодиоды.

В конце концов светодиоды проверяют на работоспособность на испытательных стендах. И лишь затем из них изготавливают светодиодные лампы, ленты или используют в других сферах применения.

Расчет резистора для светодиода

Чтобы компенсировать сопротивление светодиода, нужно прежде всего подобрать резистор с более высоким сопротивлением. Такой расчет не составит труда для тех, кто знает, что такое закон Ома.

Математический расчет

Исходя из закона Ома, рассчитываем по такой формуле:

где Un – напряжение сети; Uvd – напряжение, на которое рассчитана работа светодиода; Ivd – ток.

Допустим, у нас светодиод с характеристиками:

2,1 -3, 4 вольт – рабочее напряжение (Uvd). Возьмем среднее значение 2, 8 вольт.

20 ампер – рабочий ток (Ivd)

220 вольт – напряжение сети (Un)

В таком случае мы получаем величину сопротивления R = 10, 86. Однако этих расчетов недостаточно. Резистор может перегреваться. Для предотвращения перегрева нужно учитывать при выборе его мощность, которая рассчитывается по следующей формуле:

Обратите внимание, что резистор подведен на плюсовой контакт диода. Определить полярность диода достаточно просто: плюсовой контакт в колбе по размеру больше минусового.

Светодиод напряжение. Как узнать напряжение светодиода?

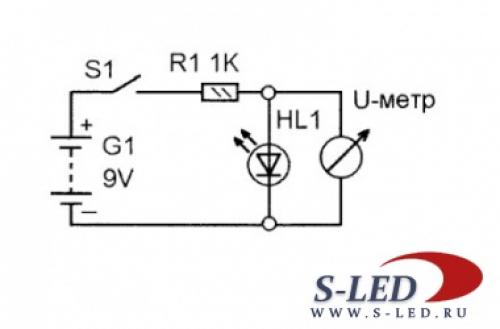

Простая схема для проверки рабочего напряжения LED приборов. Как и у любого диода, у светодиода есть некоторая барьерная точка, до которой сопротивление диода велико. Но, после достижения напряжением этой точки диод (и светодиод) открывается, - диод проявляет свои свойства односторонней проводимости, а светодиод начинает светиться. Дальнейшее повышение напряжения приводит только к резкому снижению сопротивления диода. Напряжение на нем повышается несильно, но ток возрастает стремительно. Фактически, светодиод стремится стабилизировать напряжение источника на уровне своего барьерного напряжения. Можно сказать, что начинается «борьба» между источником напряжения и светодиодом. При напряжении источника 4,5V и напряжении падения на светодиоде 1,5V идет борьба за 3V. И, при свежей «батарейке», в проигрыше часто оказывается светодиод. Ток через него превышает допустимое значение, и он перегорает. Именно поэтому, в схемах на светодиодах всегда последовательно светодиоду включен токоограничительный резистор. Этот резистор нужен, чтобы на нем «повисли» эти «спорные», в данном случае, 3V, и каждый остался при своем. Так как же измерить «на какое напряжение» светодиод? Если есть мультиметр (или другой вольтметр) можно собрать схему, показанную на рисунке:

Поскольку, сейчас часто встречаются светодиоды на 6 или 7V желательно взять «батарейку» с напряжением 12В и выше. Подключить к ней, через токоограничительный резистор, сопротивлением, например, 1К, светодиод, так чтобы он светился, и измерить на нем напряжение. То, что покажет мультиметр и будет тем самым напряжением, «на которое» этот светодиод. Можно обойтись и без мультиметра, если есть сетевой источник с переключаемым выходным напряжением (например, универсальный сетевой адаптер с выходными напряжениями 1,5V, 3V, 4,5V, 6V, 9V, 12V). Подключаете к нему светодиод через токоограничительный резистор и повышаете напряжение от минимального до тех пор, пока светодиод не загорится. Это и будет, примерно, то напряжение «на которое» этот светодиод.

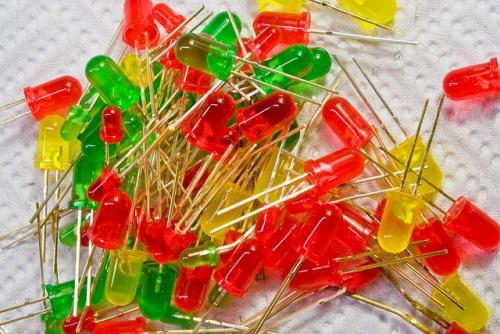

Ток светодиода. Как определить ток светодиода

Светодиоды широко используются в современной электронной аппаратуре. К числу их несомненных достоинств относятся небольшие размеры и яркое свечение. Но для того чтобы светодиод исправно работал, необходимо правильно установить его рабочий ток.

Вам понадобится

- тестер (мультиметр);

Инструкция

Светодиоды могут исправно служить многие годы, одна быстро выходят из строя, если работают при повышенной силе тока. Чтобы правильно рассчитать силу тока, надо знать напряжение, на которое рассчитан конкретный светодиод.

Напряжение питания большинства светодиодов можно определить по цвету их свечения. Так, для белых, синих и зеленых светодиодов напряжение питания обычно составляет 3 В (допустимо до 3,5 В). Красные и желтые светодиоды рассчитаны на питающее напряжение 2 В (1,8 – 2,4 В). Большинство обычных светодиодов рассчитаны на ток 20 мА, хотя есть светодиоды, для которых сила тока может превышать 150 мА.

Оценить номинальный ток неизвестного светодиода при отсутствии справочных материалов достаточно сложно. Смотрите на колбу - чем она больше, тем выше обычно номинальный ток. Одним из признаков того, что установленный ток выше допустимого, может являться изменение спектра излучаемого света. Например, если излучение белого светодиода приобретает синий оттенок, то сила тока явно превышена.

Не забывайте о том, что светодиоды очень чувствительны к превышению питающего напряжения. Например, включив светодиод, рассчитанный на 2 В, в цепь с двумя последовательно соединенными 1,5-вольтовыми батарейками (в сумме 3 В), вы можете его сжечь.

Если используется напряжение питания выше рекомендованного, лишние вольты необходимо погасить добавочным (гасящим) резистором. Рассчитать сопротивление резистора можно по формуле R=U/I. Например, вам надо запитать светодиод на 3 В от бортовой сети автомобиля в 12 В. У вас лишние 9 В. При номинальном токе светодиода 20 мА (0,02 А) вы получите нужное значение, поделив 9 на 0,02 – это будет 450 Ом.

Собрав схему со светодиодом, обязательно измерьте потребляемый им ток, включив тестер в разрыв цепи. Если ток превышает 20 мА, его надо уменьшить, увеличив номинал резистора. Чуть меньший ток – например, 18 мА, только пойдет светодиоду на пользу, увеличив срок его службы.

Следите за правильностью подключения светодиода. К плюсу источника питания подключается анод, к минусу - катод. Катод имеет более короткий вывод, на колбе с его стороны сделан срез (плоская площадка).

Сверхяркие светодиоды характеристики. Конструкция мощного светодиода и угол рассеивания света

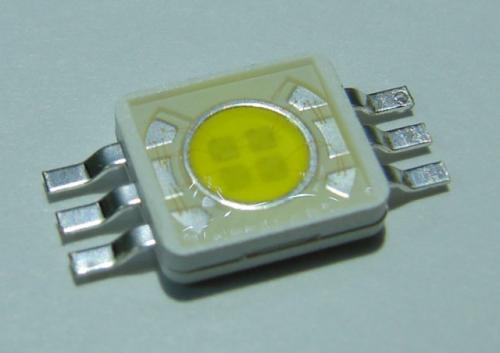

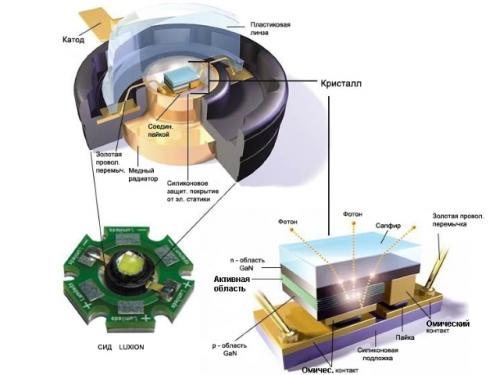

Мощные сверхяркие светодиоды устроены почти так же, как и стандартные. Различие состоит лишь в расположении кристаллов. В стандартном диоде они установлены на специальном основании, в ультраярком установочная площадка оснащена теплоотводом. По этой причине прибор может генерировать световой поток 100 Лм.

Компоненты, которые входят в состав мощного полупроводникового осветительного прибора:

Корпусным основанием служит металлокерамическая подложка, имеющая высокую теплопроводность. За счет этого достигается минимум теплового сопротивления и корпус кристалла электрически изолирован от теплоотвода.
Кристаллы из карборунда.
Подложка. Она изготовлена на основе карборунда и алюмонитрида. В результате в кристалле не возникают механические напряжения при смене температуры.
Отражатель. Данную функцию выполняет металлический корпус.
Линза плавающая. Материал, из которого она произведена, — кварцевое стекло. Линза не закреплена жестко в корпусе. Ее положение сохраняется за счет сцепления с желеобразным герметиком. Благодаря этому исключено появление механического напряжения и выполняется автофокусировка в широком температурном интервале.

Полупроводниковые осветительные приборы отличаются от стандартных углом рассеивания.

Последние излучают свет равномерно во все стороны пространства. Светодиод может иметь угол рассеивания 15-120? Для увеличения указанного параметра используют рассеивающую линзу. Собирательную применяют для сужения угла, например, для создания точечного освещения.

Яркость светового потока диода изменяется в пределах угла. Максимальная освещенность достигается в центре, минимальная — по краям угла рассеивания. Данная характеристика влияет на стоимость светодиода. Например, у прибора, имеющего угол 180 гр, цена выше, чем у светодиода с параметром 60 гр.

Как определить марку SMD светодиода. Описание, виды и особенности маркировки SMD диодов

Светодиод – полупроводниковый прибор, преобразующий электрический ток в световое излучение. В отличие от ламп накаливания и энергосберегающих, долговечней и энергоэффективней. По исполнению делятся на два основных типа – DIP и SMD (СМД).

Различаются по конструкции корпуса и расположением контактов. В статье мы расскажем про SMD диоды.

Что такое smd

Surface Mounted Device (SMD) – прибор, монтируемый на поверхность. Говоря другими словами, если DIP светодиод имеет длинные контактные ножки и монтируется через отверстия в электрической плате, то СМД аналоги – прямо на плату или в светодиодную ленту, так как имеют маленькие контакты.

Япония – лидер развития технологий светодиодов, СМД диода в частности. Поэтому лучшая продукция у них.

Корпуса smd элементов

Основной тип – пластмассовый корпус прямоугольной формы.

Массовое производство налажено именно для такого типа. Если брать обычные диоды, а не источники света, то там ещё есть корпус металлостеклянный цилиндрической формы. Для нужд именно освещения смысла в таком исполнении нет.

Более важны размеры СМД светодиодного элемента. Их можно узнать по маркировке.

Маркировка smd полупроводников

Четыре цифры в маркировке обозначают длину и ширину в сотых миллиметра. Например, диод 1206 длинной 12 мм и шириной 6 мм.

Приписка RGB обозначает, что светодиод может выдавать один из трех цветов – красный, зеленый или голубой.

Для радиолюбителя обычно достаточно знания этих двух параметров в маркировке СМД диодов.

Краткие технические характеристики и применение

Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.

Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):

0603. Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.

2835. Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.

3528. Появился давно. В отличие от 2835 выпускается в разных цветах: теплый и холодный белый, красный, зеленый, желтый и синий.

3014. Мощность 0, 1 Вт. Современные светодиоды. Конкретную сферу применения назвать сложно, в интернете информации мало.

3030. 1,5 — 2, 2 Вт. Для ремонта ЖК и LED телевизоров.

3535. 1-3 Вт. Заняли твердое место на рынке из-за высокой теплоотдачи. Активно применяются в уличном освещении и на производстве.

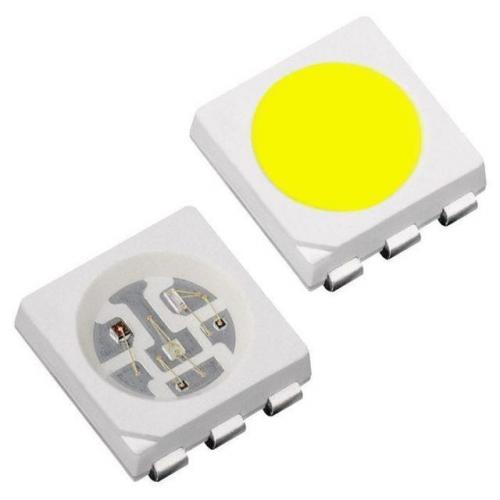

5050. 0, 2 или 0, 26 Ватт. В сущности, это просто три диода 3528 в одном корпусе. Используется для красивого общего освещения – барах, ресторанах, гостиницах и проч.

5630. 0, 5 Ватт. Лучшее применение в светодиодных лентах. Требуют хорошего охлаждения, потому почти не используются в других сферах.

0805 и 1206 мало распространены. Применяются в основном радиолюбителями или для подсветки телефонов (смартфонов).

5730. Мощность от 0,5 до 1 ватта. Средние характеристики и невысокая цена. Встречается в светильниках всех видов: от декоративного освещения до уличного и промышленного. Один из самых распространенных кристаллов.

Полезное

В заключение

Светодиодные системы сегодня вытесняют лампы накаливания и энергосберегающие аналоги. Промышленники и жильцы домов любят их за низкое потребление электроэнергии и долгий срок службы. Дизайнеры за высокое качество света и безопасность. Радиолюбители за компактность и множество сфер применения. И наиболее популярные типы светодиодов – это SMD (СМД).
