Усиление пола второго этажа в деревянном доме. Деформация балок и лаг
Усиление пола второго этажа в деревянном доме. Деформация балок и лаг
В классическом случае применения балок межэтажного перекрытия и лаг полов второго этажа, конструкция будет иметь следующий вид:
- Балки перекрытия из цельного дерева, прямоугольной формы, без сочленений (сечение зависит от длины пролета – ширины комнаты) являются основой конструкции межэтажного перекрытия;
- Торцы балок закреплены в массив противоположных несущих стен и зафиксированы при помощи металлических шпилек или на саморезах и металлических перфорированных крепежных элементах;
- Поверх балок установлены лаги пола второго этажа. Они установлены перпендикулярно балкам на одинаковом расстоянии и имеют форму и сечение, обеспечивающие надежное крепление досок чистового пола;
- Пространство между балками и лагами заполнено утеплителем для шумо- и теплоизоляции помещений.
Конструкция межэтажного перекрытия
В такой конструкции, рассчитанной на полезную нагрузку в 400-450 кг на 1 квадратный метр, естественным считается деформация на прогиб в 1/300 длины балки. Проще говоря, при длине балки в 6 метров прогиб балки максимально может иметь величину около 2 см . Если балка прогнулась на большее значение, конструкция требует дополнительного усиления и укрепления.
Сами балки выдерживают на себе два вида нагрузки: первая – это статическая нагрузка от веса остальных элементов перекрытия и установленных предметов мебели и оборудования на них. Вторая — динамическая нагрузка — возникает от перемещения по поверхности пола второго этажа людей и временной установки мебели в центральной части, когда балки и лаги имеют наибольшую нагрузку.
Выдерживать различные виды нагрузок и не поддаваться деформации конструкции межэтажного перекрытия помогают правильно подобранные материалы, их качество, и метод установки, в том числе расстояние между балками и лагами.

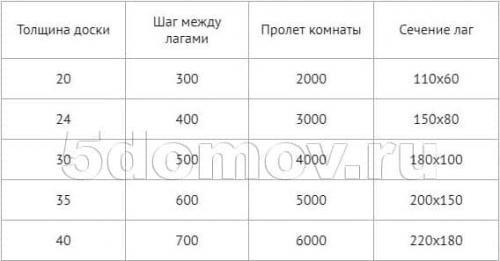

Зависимость (в милиметрах) сечений лаг и шагов между ними от толщины половых досок
Оптимальным считается двутавровая форма составных лаг для пола и составная форма балок для межэтажного перекрытия. При этом, для любых видов лаг и балок, основным видом деформации, влияющим на всю конструкцию дома, выступает прогиб в центральной части. И именно поэтому чаще всего осуществляется усиление балок и лаг, расположенных в центре.
Усиление лаг пола. Почему скрипят полы
В новых полах скрип обычно появляется из-за нарушений технологии монтажа или использования некачественной древесины для лаг и настила.
Иногда новые полы скрипят из-за использования при обустройстве пола некачественной древесины
Старые полы обычно начинают скрипеть вследствие изношенности отдельных элементов конструкции, усадки древесины или самого основания.
Старый деревянный пол может скрипеть из-за сильной изношенности
Самыми распространенными причинами являются:
- слабое крепление досок – если используются гвозди или саморезы меньшего размера, чем нужно, очень скоро такая фиксация ослабевает, и доски отрываются от лаг. Кроме того, металлические крепежи ржавеют, истончаются, у них отрываются шляпки;
- отсутствие зазора по периметру комнаты – колебания температуры и влажности вызывают расширения материала, и если доски уложены без зазора от стены, они вздуваются волнами, начинают тереться друг о друга и скрипеть;
- усыхание дерева – со временем доски усыхают и свободно двигаются на гвоздях, издавая скрипы. Лаги тоже усыхают, зазоры между ними и досками увеличиваются, пол начинает прогибаться;
- лаги не выставлены по уровню – из-за перепадов по высоте при укладке покрытия образуются прогибы и, как результат, пол скрипит под ногами. То же самое происходит, если под лаги уложены выравнивающие подкладки из мягких материалов. Под нагрузками такие подкладки спрессовываются, уменьшаются в размерах и приводят к проседанию конструкции;
- сырая древесина – высыхание материала после укладки приводит к деформациям лаг и досок, ослабеванию крепежей, трению между элементами пола.
Лаги для пола второго этажа. Конструкция перекрытия
Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.
Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.
На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.
Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.
Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.
В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).
Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.
Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).
К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.
Источник: https://milyj-dom.ru-land.com/stati/kak-usilit-polovye-lagi-ukreplenie-pola-pri-pomoshchi-nakladok

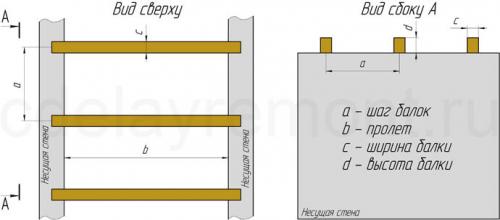

Нагрузка на пол второго этажа. Необходимые пояснения к расчетам
- Высота и ширина определяют площадь сечения и механическую прочность балки.
- Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
- Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).
- 1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.
- 2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
