Фундамент под откатные ворота длино. Общее описание оптимальной конструкции фундамента

Фундамент под откатные ворота длино. Общее описание оптимальной конструкции фундамента

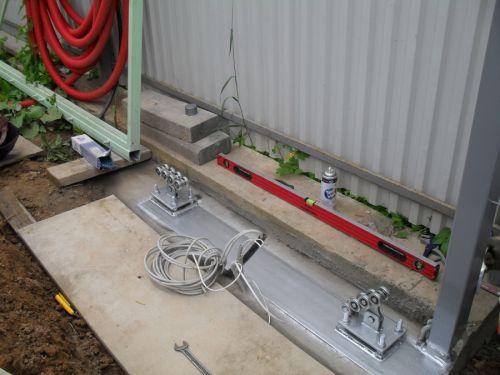

Практический опыт показал, что лучшая схема фундамента для откатных ворот выполняется в виде буквы П, которая состоит из двух опорных столбов, заглубленных в землю, и армированной перемычки в их верхней части. Такая форма позволяет добиться оптимальной прочности и надежности при наименьшем расходе строительных материалов.

Первый опорный столб монтируется параллельно оси воротного столба, в сторону которого отъезжают открывающиеся ворота. Вторая фундаментная опора должна располагаться на расстоянии, которое равно длине вылета бокового раскоса. Чаще всего эта длина равняется половине ширины ворот.

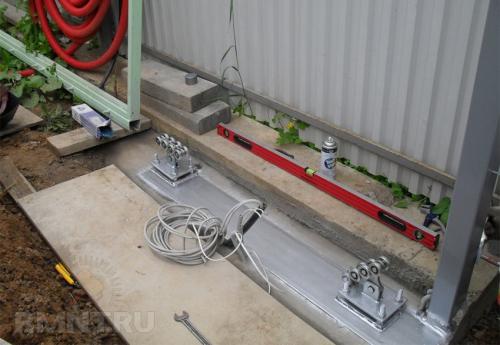

В массив верхней соединяющей створки устанавливаются закладные анкера для того, чтобы укрепить приводной механизм и опорно-скользящие ролики.

В наилучшей, но и более дорогой конструкции, поверхность этой балки закрывается швеллером соответствующего номера. В этом случае крепления роликов и приводного механизма можно легко зафиксировать при помощи электросварки. Установка самого швеллера производится при помощи тех же закладных анкерных болтов.

Более дешевой, но менее прочной заменой может быть стальная полоса толщиной 6-8 мм. Ее жесткость несколько ниже, чем у П-образного сечения, а поэтому количество фундаментных болтов должно быть увеличено.

В случае отказа от использования несущего швеллера, комплект приводных элементов необходимо приобрести до начала монтажа фундаментной конструкции. Это позволит произвести точное позиционирование закладных деталей и правильную установку оборудования в дальнейшем.

Максимальная длина откатных ворот. Как выбрать размеры откатных ворот и не ошибиться?

Откатные и распашные ворота – это два наиболее современных варианта, позволяющих обустроить любой загородный участок и оградить его от чужих взоров. Такой тип ворот может быть использован в различных сферах: от дачного участка до промышленных заводов и офисов.

Как выбрать размеры откатных ворот

Сегодня на глаза часто попадаются большие ворота в восемь метров, расположенные на въезде в компанию или завод. Конструкции, имеющие консольный тип, заменили ворота рельсового типажа, причем сделали это достаточно успешно. Механизм отличается своей функциональностью, надежностью, универсальностью и безопасностью.

На сегодняшний день существуют стандартные размеры откатных ворот и универсальные. Все они предлагаются производителями. Воротами можно обустроить любой дом, независимо от его дизайна.

Стоит отметить, что откатные конструкции оснащаются автоматикой, есть возможность управлять ключом кнопкой или пультом. Открывать ворота, и не выходя из транспортного средства – удобное решение, которое позволяет экономить время в современном мире.

Если говорить об ассортименте откатных конструкций, то стоит заметить, что на современном рынке предложены варианты, которые могут быть обшиты практически любым материалом, предназначенным для этого. Среди таковых:

• прокатный лист;
• профнастил;
• сэндвич панели;
• дерево или решетка;
• оцинкованный лист.

Все, что нужно сделать вам – выбрать тот или иной вариант. Начиная планировать монтаж откатных ворот на собственном участке, люди задумываются о размерах будущей конструкции. Есть стандартные габариты, но можно подобрать и индивидуальные.

Стоит ли выбирать стандартные размеры ворот?

Конкретно говорить о каких-либо размерах сложно, потому что проемы для ворот гаражей, въезда на участок, промышленных заводов и прочих всегда разнятся. Возникает вопрос, для чего необходимо заранее думать о будущих габаритах конструкции, если производитель может предложить откатные ворота практически любых размеров.

Действительно, рынок переполнен различными вариантами, но если вы вовремя и правильно распланируете габариты откатных ворот, это поможет сэкономить вам десяток тысяч рублей.

Допустим, вы собираетесь делать ворота на территории, но до конца не уверены, какие именно ширина и высота вам подойдут. В первую очередь важно определиться, для какого транспорта делается въезд на территорию. Станет это легковой автомобиль, грузовой или сразу несколько газелей.

Если вы будете пользоваться только легковыми автомобилями, то посчитать стандартные габариты откатных ворот не составит труда. В среднем ширина машины достигает 2м, при этом вам нужно будет немного пространства по бокам, чтобы транспортное средство смогло беспрепятственно заехать и еще 50 сантиметров.

В итоге получается где-то 3м в ширину. Высота около двух метров будет вполне достаточной. Более высокие конструкции лучше не заказывать, ведь каждый лишний сантиметр ворот обходится дороже: даже если возьмете на 10 сантиметров больше, придется переплачивать. Мало кто готов заплатить за такую малую длину порядка 5 тысяч рублей.

Для легковых автомобилей оптимальным размером для откатных ворот считается ширина в 3 метра и высота в 2 метра.

Что такое стандартный размер? Это величина конструкции, которую чаще всего заказывают и монтируют. Опыт показывает, что под таким определением понимаются ворота с размерами 2 метра в высоту и 4 в ширину.

Эти конструкции производитель всегда изготавливает заранее и на складе они никогда долго не лежат. Многие компании готовы делать довольно большую скидку именно на такие ворота.

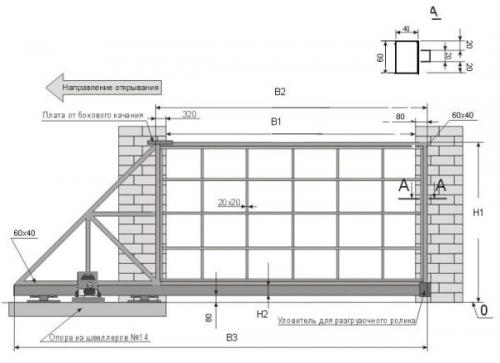

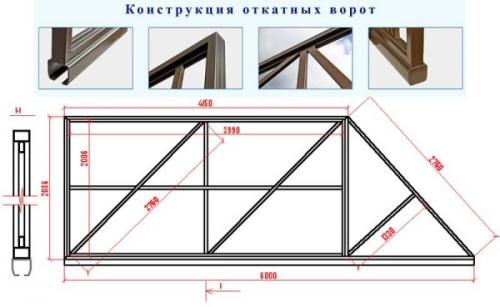

Конструкция рамы откатных ворот

Размеры откатных конструкций и важные тонкости

Одним из главных элементов всего механизма считается консольное оборудование, стоимость которого чаще всего обходится где-то в 30% стоимости всей покупки. Поставки консоли осуществляются вместе с балками по шесть метров. Если вы решили заказывать конструкцию шириной в 4 метра, и хвостом в полтора-два метра, то балка будет подходить именно под этими габаритами.

Если ширина конструкции больше четырех метров, то придется потратиться и заказать дорогостоящее оборудование. Эта причина является неотъемлемой в правильном выборе габаритов конструкции.

Исследователями был проведен анализ многих популярных на отечественном рынке производителей и приведены цифры, которые показывают, насколько по своей стоимости отличаются откатные ворота различных размеров.

Ориентировочная стоимость представлена для въездных ворот, имеющих обшивку только с одной стороны, без автоматики.

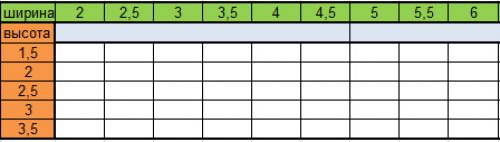

Примерное соотношение размеров сторон воротного полотна

Конструкции габаритов 3х2м обойдутся в 40000 рублей, 4х2м — в 41500 рублей, 4,2х2м — в 55000 рублей, а 4х2,5 м — в 60000 рублей. Становится понятно, что наиболее оптимальный размер для откатных ворот на дачный участок и для частного пользования — 3х2 метра или 4х2 метра. Разница между ними в полторы тысячи рублей. Но если вы решите заказать конструкции на 4 метра и более, то придется переплатить на 5-10 тысяч больше.

Столбчатый фундамент для откатных ворот. Конфигурация фундамента под откатные ворота

Из-за значительной длины вылета створки основание откатных ворот испытывает существенные нагрузки в виде продольного крена. Чтобы противодействовать им, фундамент должен обладать достаточной площадью соприкосновения с грунтом, правильной схемой распределения воздействий и высокой конструкционной прочностью. При этом важно обеспечить минимальный расход материалов — арматуры и бетонной смеси.

Как показала практика, наиболее выгодным форм-фактором фундамента для откатных ворот служит П-образная конструкция, состоящая из двух столбов и верхнего пояса, связывающего их между собой. Первый столб располагается параллельно столбу, ограничивающему проём ворот со стороны расположения приводного механизма. Второй столб удалён от проёма ровно на расстояние вылета нижней балки, соединённой со створкой раскосом. В общем случае производители откатных ворот делают вылет балки длиной не меньше половины ширины основной створки.

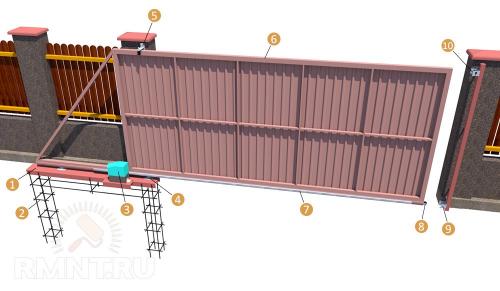

1 — швеллер №20; 2 —арматурный каркас; 3 — электрический привод; 4 — роликовые опоры; 5 — поддерживающие ролики; 6 — створка ворот; 7 — зубчатая рейка; 8 — концевой ролик; 9 — нижний уловитель; 10 — верхний уловитель

Верхний связывающий пояс должен содержать закладные элементы анкеровки, предназначенные для крепления опорных роликов и приводного механизма. В ряде случаев можно рекомендовать укладку в верхнюю грань стального швеллера за номером от 16 до 20. При такой конструкции фундамента гораздо проще позиционировать привод с блоками опорных роликов и закрепить их при помощи сварки, но подобное устройство не лишено недостатков. Главным фактором риска считаются коррозионные процессы, возникающие из-за отсутствия защитного слоя бетона, при этом возможно разрушение структуры не только верхнего пояса, но и всего фундамента. Также гладкая поверхность швеллера не обеспечивает достаточно высокого сцепления с бетонной массой, поэтому армирование в любом случае должно присутствовать.

Если комплект приводных механизмов для откатных ворот закуплен до начала строительства фундамента, гораздо проще будет обойтись анкеровками, которые устанавливают в толщу бетонного изделия. Если точные установочные размеры для привода неизвестны, следует обустроить универсальную монтажную плоскость. В наиболее надёжном варианте устройства она представлена широкой металлической пластиной, имеющей множественные точки крепления к арматуре фундамента.

Как подготовить фундамент под откатные ворота. Фундамент под раздвижные ворота: схема, материалы, технология

Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

При монтаже раздвижных ворот наличие фундамента является обязательным. Фундамент предназначен удерживать значительный вес створки и обеспечивать беспрепятственное и надежное движение ворот. Можно соорудить его самостоятельно, ведь схема фундамента для откатных ворот очень понятна и проста. Обладая только базовыми знаниями в строительстве, можно вылить аккуратную и прочную основу для своих ворот, если пользоваться правильной схемой и соответствующими материалами.

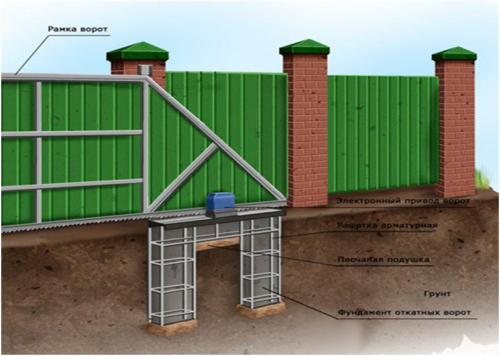

Устройство фундамента под ворота

Первый этап: чертеж конструкции и подготовка места

Опытный строитель справится с такой работой и без схемы, а вот новичку она необходима, чтобы детально подготовиться к бетонированию. Стандартная схема включает арматурный каркас, швеллер и автоматику для ворот. Найти соответствующий чертеж не сложно, но главное – точно в нем разобраться. Одна упущенная деталь может привести к оседанию конструкции и постепенному разрушению бетона.

Итак, схема подготовки фундамента для откатных ворот подразумевает:

• расчистку места для фундамента;
• чертеж конструкции;
• рытье траншеи;
• сваривание каркаса.

С расчисткой места все понятно – для движения створки требуется свободное место вдоль ограждения изнутри участка. Ворота откатываются либо вправо, либо влево от проема, поэтому со стороны отката не должны расти деревья, кусты или быть еще что-то, мешающее ходу полотна ворот. Грунт должен быть ровный, очищенный от всего лишнего.

С чертежом конструкции нужно разобраться детальнее, чтобы понимать предназначение каждого элемента. Исходя из параметров створки. Высчитывают необходимые размеры фундамента. Чем больший вес у полотна ворот, тем глубже бетонируется фундамент, чтобы при движении ворота не расшатывали его. Минимальная глубина траншеи составляет 1,2 м, чаще всего делают 1,5 или 1,8 м. При ширине 50-60 см, длина фундамента должна составлять половину длины створки, а располагаться он должен вплотную к несущему столбу.

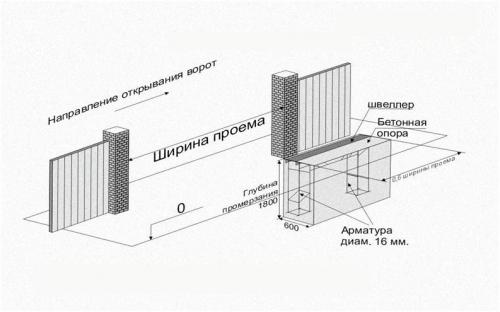

Стандартная схема фундамента под ворота

Край фундамента делают вровень со столбом, он не должен выступать в проем ворот. Для прочности фундамент армируют металлической П-образной решеткой, для которой используют арматуру сечением 16 мм. Сверху на решетку приваривают швеллер 200 мм, потом к нему будет крепиться консоль фурнитуры. И решетка, и швеллер выполняют важные функции, поэтому их использование при бетонировании является обязательным. Это обеспечит надежную эксплуатацию на очень длительный период. Теперь, когда откатные ворота схема фундамента детально изучены, можно рыть траншею.

Подготовка к бетонированию

Рытье траншеи – простой процесс, не требующий специальных знаний. Яма должна быть ровной и соответствовать параметрам.

Следующий этап включает сваривание каркаса, поэтому понадобится:

• арматура 16 мм;
• небольшие швеллера 180 мм;
• швеллер 200 мм;
• сварочный аппарат.

Сборка арматурного каркаса

Сначала сваривают между собой несколько длинных отрезков арматуры, чтобы получилась П-образная основа. Потом длинные пруты связывают короткой арматурой при помощи сварки. Полученную решетку опускают в яму, дно которой предварительно засыпано слоем песка. Установив каркас на песчаную подушку, его необходимо немного сдвинуть от края траншеи к забору и зафиксировать вертикально. Верх арматуры должен быть ниже линии грунта на 4-5 см, и при этом располагаться ровно по горизонтали. Даже небольшое смещение вниз или в сторону сделает конструкцию неровной и затруднит движение створки.

Например, если фундамент сместится вертикально, между полотном ворот и бетоном зазор будет неравномерным, что очень заметно. Горизонтальное смещение увеличивает зазор между ограждением и воротами. Поэтому, устанавливая каркас надо проверять его положение уровнем, а по завершению установки обязательно фиксировать распорками.

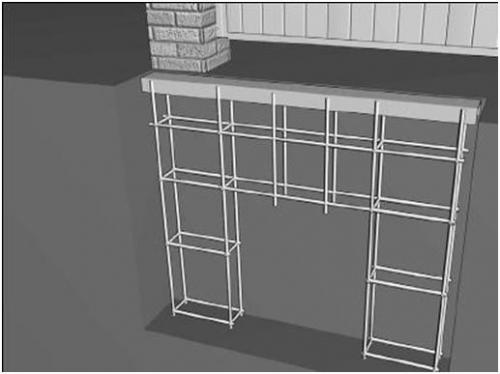

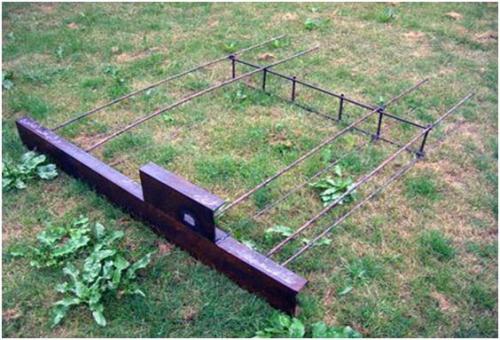

Так выглядит готовый каркас

Как показывает схема фундамента откатных ворот, соблюдение пропорций в каркасе и правильная установка гарантируют не только надежную службу всей конструкции, но и очень аккуратный вид ворот.

Технология заливки фундамента

Траншею с установленным каркасом заливают цементным раствором. Делать это нужно в два-три приема, давая подсохнуть предыдущему слою. Когда арматурная решетка залита раствором на три четверти, между выступающими частями каркаса продевают горизонтальные швеллера и, выравнивая их, надежно фиксируют сваркой. Теперь приваривают продольный швеллер, поверхность которого должна находиться вровень с грунтом. Заливают все раствором и оставляют высыхать.

Если все сделано правильно, схема фундамента под откатные ворота подобрана верно, а также использованы соответствующие материалы, то фундамент и сами ворота прослужат качественно и очень долго.

Откатные ворота своими руками без автоматики. Как сделать откатные ворота своими руками

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 - 20 м.

12. Труба 40*20 - 20 м.

13. Труба 60*60 - 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска - 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель - 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт - 1 баллончик.

Сварка откатных ворот. Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических . Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

• У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее:  Столбы для забора. Без ошибок строим забор своими руками )
• Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора !
