Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!

Что произойдёт, если включить генератор, не отключая вводной автомат? В лучшем случае – сработают защитные автоматы, в худшем – сгорит генератор, и/или электрик ремонтной бригады получит удар напряжением от генератора Виктора!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

Подключение автоматов

В результате, получилась такая симпатичная конструкция:

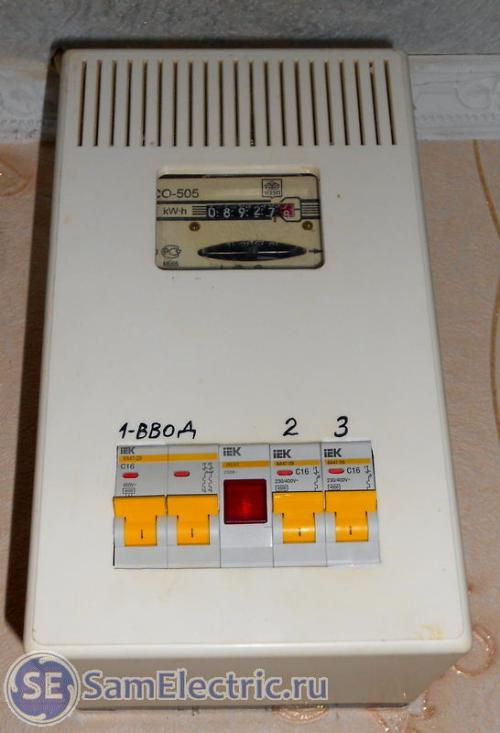

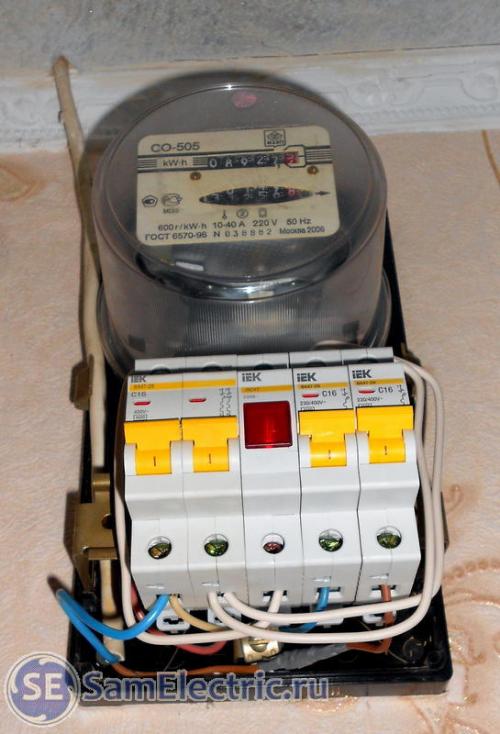

Электрощиток со счетчиком и автоматами

Виктор добавил схему подключения, извинялся, если что коряво.

Кроме того, в этой схеме не нарисован индикатор, который фактически представляет собой лампочку на 220В, включенную сразу после счетчика.

Схема подключения генератора к домашней сети

Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Всё это делает система АВР автоматически, человеку надо только дернуть стартер на генераторе. А если генератор с автозапуском – вообще делать ничего не надо!

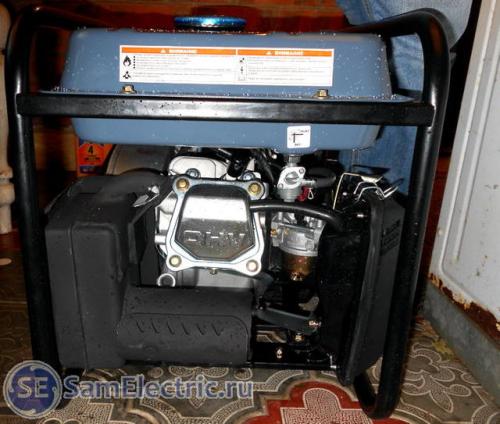

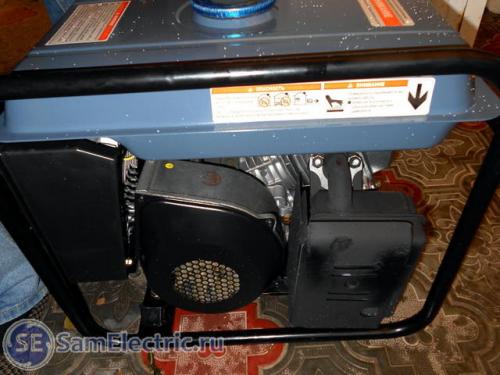

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.

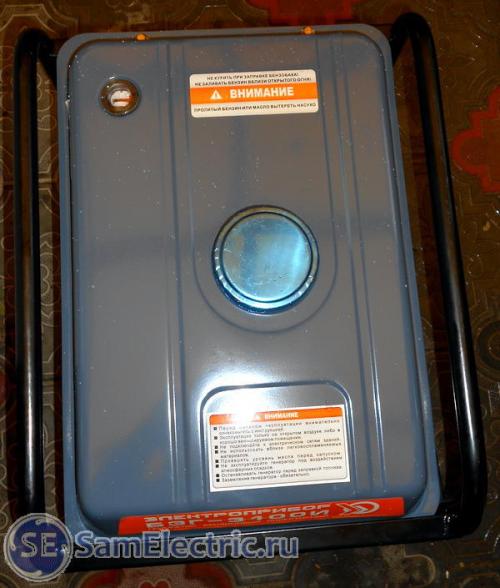

Бак для бензина. Индикатор уровня и крышка

Фильтр воздухозаборника

Топливный кран

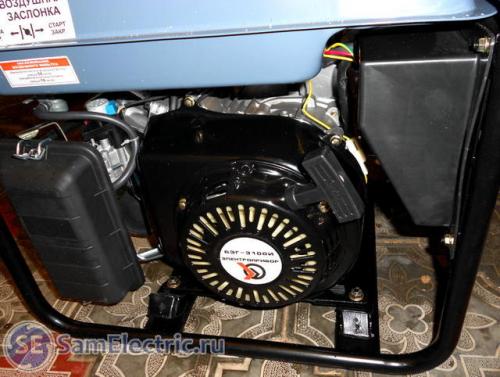

Ручной стартер

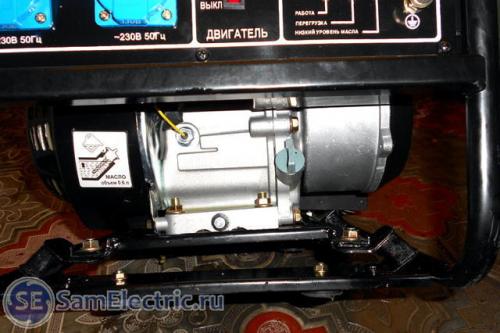

1. Залив масла
2. Плюсы расписывать не буду, а из минусов:
3. 1. Неудобная система заливки масла

2. Очень громкая работа. Сравнивал на ощущение, работает по громкости, как обычный генератор.

3. Отсутствие защитного автомата на выходе генератора, есть только электронная защита.

• На всякий случай привожу схему генератора и чертёж.
• Электрическая схема инверторного генератора Электроприбор БЭГ-3100
• Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100

Инструкцию к данному генератору можно легко скачать в интернете.

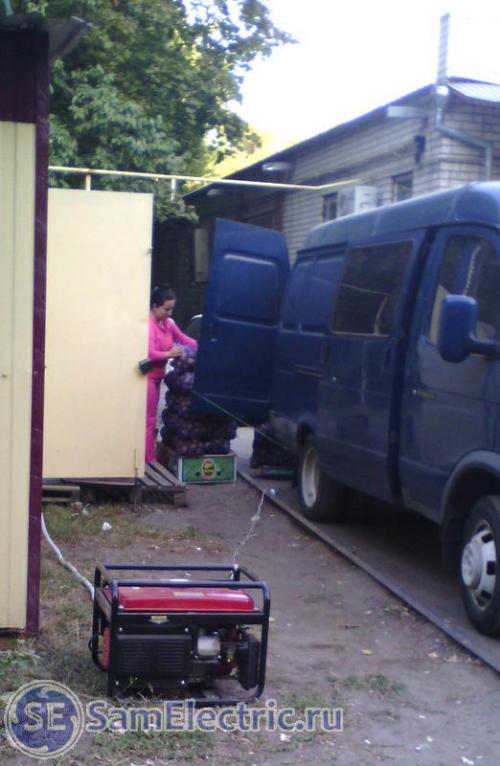

В заключение – фото, как у нас на рынке продают картошку)

1. Генератор питает ларёк и весы
2. Тут всё проще, не надо никакой схемы подключения).

Подключение генератора к дому через розетку. Подключение через розетку

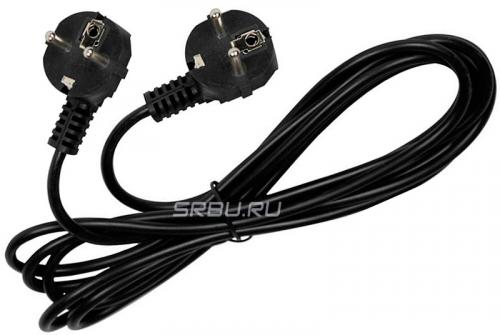

Самый распространенный из «пожарных» способов как подключить генератор к дому, является банальное включение его в розетку, для чего покупается или изготавливается самостоятельно «переноска» со штекерами на концах.

Применять этот метод настоятельно не рекомендуется, но простота его использования снова и снова подкупает многих владельцев генераторов малой и средней мощности.

Принцип использования такого подключения становится понятным, если посмотреть на стандартную схему домашней электропроводки. Действительно, если к одной из розеток подключить источник тока, то напряжение появится на всех участках цепи.

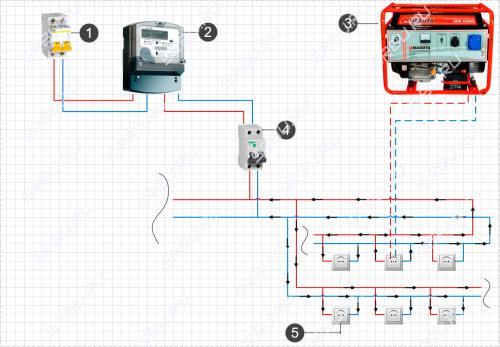

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5. Розетки.

Недостатков у этого метода не так уж и много, но про них надо помнить, чтобы не испортить генератор.

1. Перегрузка провода .

На этот момент внимания можно не обращать, если используется генератор мощностью до 3 кВт. Розеточные линии стандартно подключаются проводом сечением 2,5 мм², а сами розетки рассчитаны на максимальную силу тока в 16 Ампер. Согласно таблице соотношения сечения кабелей к силе тока, который они могут пропустить, даже алюминиевые провода (которые уже запрещены к установке) такого сечения свободно выдерживают мощность до 3,5 кВт.

По формуле нахождения мощности P=I*U можно определить максимальный ток, выдаваемый генератором. Если его мощность 3 кВт, а напряжение 220 Вольт, то I = 3000 / 220 ≈ 13,65 Ампер, т. е. запаса прочности даже стандартной розетки должно хватить с избытком (конечно, если это не устаревшие, еще советские модели, рассчитанные максимум на 6,3 или 10 Ампер).

Другое дело это генераторы большей мощности – для них все расчеты надо проводить отдельно. Правда все они обычно подключаются стационарно и острая необходимость в «подкидывании» их через розетку может возникнуть только в случае неисправности проводки. Вот здесь и надо твердо знать, что нарушается и можно ли это делать.

2. Человеческий фактор .

Перед включением резервного генератора в обязательном порядке надо отключать вводные автоматы. Если этого не сделать, то в лучшем случае часть мощности попросту уйдет к соседям, и генератор заглохнет от перегрузки. Хуже будет если в момент попытки завести генератор возобновится подача электричества на основную линию – это гарантированно сожжёт обмотку электродвигателя встречными токами.

Если неприятность возможна в принципе, то рано или поздно она произойдет. Даже если приладить на корпус генератора большую табличку с напоминанием о необходимости отключить вводной автомат, то всегда есть вероятность в спешке что-либо напутать.

3. Использование защитных устройств .

Если в доме проводка сделана согласно рекомендаций ПУЭ, то отдельные розеточные линии кроме стандартных автоматических выключателей будут защищаться с помощью устройств защитного отключения (УЗО). Кроме того что их надо подключать с соблюдением полярности, многие из них рассчитаны на включение источника тока на верхние клеммы, а нагрузки к нижним.

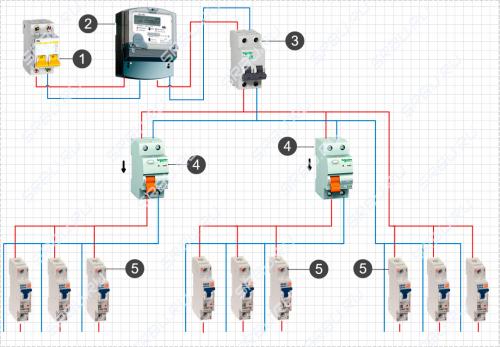

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Распределительный автомат. 4. УЗО. 5. Автоматы потребителей.

Соответственно, при включении генератора в розетку надо будет следить где фаза и ноль, а еще вполне вероятна ситуация, когда работать будут только соседние розетки, а при попытке хотя бы включить свет, выбьет УЗО. Исправлять схему ради нескольких часов работы генератора нет смысла, поэтому единственный выход здесь это его включение напрямую через распредщиток.

Вдобавок ко всем существующим минусам, экстренная схема подключения генератора к сети дома через розетку, не предполагает возможности отследить когда появляется электричество на основной линии, чтобы вовремя переключиться обратно. Для этого нужна как минимум отдельная сигнальная лампочка, но так как вводной автомат отключается, использовать ее нет возможности.

Питание компьютера от генератора. Совместная работа генератора и ИБП

Работоспособность системы Генератор - ИБП

В данной статье кратко рассматриваются общие, принципиальные вопросы взаимодействия и работоспособности генератора (любого - бензинового, дизельного, газового) и любого ИБП, без относительно его структуры (On-Line или Line-Interactiv).

Основная проблема совместной работы ИБП с генератором - частота. Это проблема, в общем-то, не ИБП, а генератора.

Суть проблемы : генератор выдает на выход напряжение с определенной амплитудой и частотой.

К амплитуде напряжения с генератора, которое является входным для ИБП, как правило, вопросов не возникает.

Все ИБП структуры Line-Interactiv имеют автоматические ступенчатые стабилизаторы и в диапазоне 170-270 вольт (в среднем) работают стабильно.

ИБП структуры On-Line в указанном диапазоне также не испытывают никаких проблем с амплитудой от генератора.

А вот с входной частотой ИБП любой структуры ведут себя одинаково – не "нравится" ИБП частота от генератора – ИБП переходит в режим работы от батарей.

Распространенная ситуация – генератор работает, напряжение в норме, а ИБП либо просто работает от батарей, либо периодически “сваливается” на батареи, а через несколько секунд возвращается на входную (генераторную) сеть.

Если ИБП постоянно работает от батарей при включенном генераторе, значит частота с генератора выходит за допустимый диапазон.

Но ИБП реагирует не только (и не столько) на выход частоты генератора за приемлемый для ИБП диапазон.

ИБП, любому, очень не нравится резкое, скачкообразное изменение частоты, т. к. цепи измерения и контроля входной частоты ИБП не могут так же мгновенно оценить и синхронизировать работу ИБП. То есть, если частота с генератора, к примеру, 52 Гц, что приемлемо для любого ИБП, ИБП работает от напряжения генератора. Всё хорошо. Потом частота с генератора очень резко и быстро, по любой причине, мгновенно, скачкообразно, изменяется, к примеру, с 52 Гц на 49 Гц, что тоже вполне допустимо, но, именно мгновенное изменение частоты, ИБП воспринимает как сбой входного (генераторного) напряжения по частоте и переходит на батареи. Через какое-то время (обычно - очень короткое), ИБП, измерив частоту генераторного напряжения и “увидев” 49 Гц, возвращается на работу от входного напряжения. И т.д. ИБП постоянно “болтается” между входным генераторным напряжением и батареями.

Исходя из вышеизложенного - вопросы к генератору.

1. Влияние нагрузки на частоту генератора.

Маломощные генераторы, как правило, ведут себя следующим образом:

• Без нагрузки частота с генератора велика – более 55-56 Гц. ИБП в этом случае работает от батарей.
• При подключении определенной нагрузки частота с генератора падает, находится в допустимых для ИБП пределах и ИБП штатно работает от генератора.
• При дальнейшем увеличении нагрузки частота с генератора падает еще больше и выходит за рамки допустимой для ИБП. ИБП переходит на батареи.

Вывод: Для корректной работы системы Генератор-ИБП необходимо исключить влияние величины нагрузки на частоту генератора. Исключить это влияние возможно только применением генератора большой мощности.

Именно поэтому, среди специалистов существует негласное правило, что для корректной работы ИБП с генератором мощность генератора должна быть минимум в 3-4 раза больше мощности ИБП, читай – больше мощности нагрузки.

2. Регулировка генератором частоты.

Маломощные и дешевые генераторы, как правило имеют механическую, в лучшем случае, электромеханическую, систему регулировки частоты, при работе которой частота с генератора изменяется скачкообразно, резко. Это ИБП и не нравится.

Поэтому еще одно требование к генератору – наличие мощной и качественной, электронной, системы плавной регулировки частоты.

Как подключить генератор к 3 фазам. Схема подключения однофазного генератора в трехфазную сеть

Рассмотрим ключевые моменты подключения однофазного генератора в трехфазную сеть. Недавно нафорумебыла создана данная тема, и я решил дать более развернутый ответ, а также обсудить этот вопрос на блоге, поскольку на форум многие читатели не заходят.

Подключение однофазного генератора актуально для частных домов, коттеджей, которые хотят иметь у себя независимый источник питания.

Многие дома повышенной комфортности (коттеджи) имеют трехфазный ввод из-за большой потребляемой мощности. Здесь может встать вопрос: а какой нужен генератор? Напрашивается трехфазный генератор необходимой мощности.

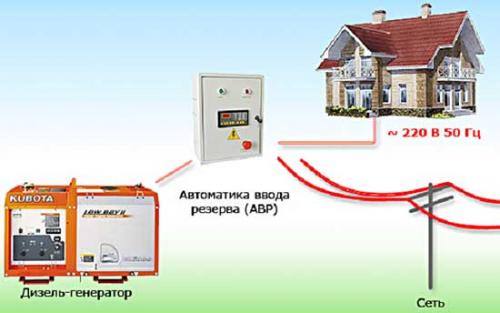

Генератор для частного дома

А действительно ли нужен трехфазный генератор?

На этот ответ я однозначно не отвечу, однако, предполагаю, что однофазный генератор будет дешевле трехфазного.

Чем плох трехфазный ввод, я ужеОсновная проблема – очень трудно добиться равномерного распределения по фазам. Возможно, генератор не очень хорошо переносит такие режимы работы, когда постоянно будет перекос фаз.

А как же наш трехфазный щит переделать в однофазный?

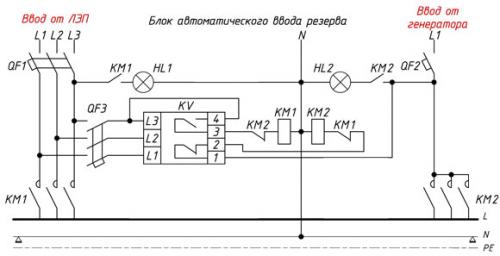

Все очень просто. Схема автоматического включения однофазного генератора в трехфазную сеть:

Схема подключения однофазного ДГ в трехфазную сеть

Для этого нам понадобятся всего 2 контатора, не считая вспомогательных элементов.

В нормальном режиме потребители подключены к трехфазной сети через контактор КМ1. В случае отключения основного питания происходит запуск генератора. Запуск можно сделать используя дополнительный контакт контактора КМ1. Контактор КМ1 отключается, а контактор КМ2 включается и объединяет 3 фазу в одну.

Если вам не требуется автоматический запуск генератора, то вместо данного АВР можно применить, например, кулачковый переключатель на соответствующую мощность. Схема соединения – аналогично КМ2. Здесь мы должны использовать либо два ручных переключателя, либо 1 переключатель, а питающую сеть отключать вводным автоматическим выключателем.

Какое решение предпочтительнее? Выбор за вами.
