Ленточная пилорама своими руками чертежи. Дисковая

Пильный диск от циркулярной пилы в пилораму не подойдет: он изготовлен из стали худшего качества, чем требуется в данном случае. На распиловке сырых бревен материал диска от циркулярки скоро самоотпустится вследствие нагрева, диск быстро выйдет из строя или его вовсе разнесет. Поэтому пильный диск для пилорамы удовольствие не из дешевых. В отдельных источниках можно встретить советы: мол, вырежьте из оцинковки (!) или дюраля (!!!) кругляш, закрепите на нем 2-4 зуба, и пилите. Судя по тому, что авторы публикаций такого рода, похоже, живы и не изувечены, сами они так не делали и понятия не имеют, что из этого может выйти.

Дисковая распиловка древесины широко распространена в профессиональной деревообработке, т.к. позволяет в один проход вырезать из лесины сразу несколько штук мерного пиломатериала; для этого используются угловые и многодисковые пильные каретки (врезка вверху слева на рис.). Однако промышленная дисковая пилорама – сложное сооружение, см. рис., по теме «своими руками» никак не проходящее.

Ленточная пилорама своими руками чертежи. Дисковая

Устройство промышленной дисковой пилорамы

Любителю, если он разживется диском для пилорамы (диаметр от 600 мм, профиль зубьев такой же, как у продольной пилы, см. выше) нужно иметь в виду такие его достоинства и недостатки:

  • Большой ресурс – до 5000 час и более полный; до 1500-2000 час между переточками зубьев.
  • Для заточки обязательно нужен заточной станок, вручную никак не получится.
  • Рез – не очень ровный шириной 3-5 мм, т.е. отход материала до 10-12% по объему. Диск «чистый рез», дающий отход 2-5%, стоит в 3-10 раз дороже простого.
  • Пилить можно без техперерывов всю 6 час. смену; производительность максимальная в данном классе устройств.
  • Высокое энергопотребление, т.к. диск трется о дерево и в вертикальном, и в горизонтальном в запиле боковой поверхностью большой площади. Чтобы получить требуемую мощность привода в кВт, диаметр бревна в дм умножаем на 1,7.
  • Качество и состояние обрабатываемой на производительность пилорамы практически не влияют.
  • Диском диаметром 800 мм можно распилить бревно диаметром до 350 мм.
  • Диски большего диаметра в любительских конструкциях очень опасны, т.к. требуют во избежание биений высокоточного привода.
  • Привод – только электрический, т.к. диск на холостом ходу должен вращаться абсолютно плавно. В дереве ему и так дерготни хоть отбавляй.

Чертежи ленточной пилорамы тайга. Стоимость и эффективность промышленных вариантов исполнения

Почему возникает большое желание проводить создание самодельного варианта исполнения станка? Примером можно назвать ленточную пилораму «Тайга», стоимость которой в зависимости от эксплуатационных качеств может варьировать в районе 112-165 тысяч рублей. Даже самый простой вариант исполнения, не обладающий большой производительностью, будет стоить не менее 90 тысяч рублей. Самодельная ленточная пилорама обойдется в разы дешевле. Сделанный своими руками станок подходит для использования от случая к случаю.

Сложности при самостоятельном изготовлении станка

Устройство ленточной пилорамы достаточно сложное. От качества проводимой сборки зависит производительность ленточной пилорамы, срок службы без возникновения поломок и многое другое. Свой станок следует начинать делать после рассмотрения нижеприведенных моментов:

  1. Монтажные работы проводятся при использовании сварки. Поэтому без сварочного аппарата провести работы по созданию рамы и других элементов практически не возможно. Для изменения формы и размеров элементов конструкции понадобится электроинструмент и фрезеровальный станок. Конечно, создание некоторых элементов можно доверить профессионалам, однако это существенно увеличит стоимость работы.
  2. Во время работы на ленточную пилораму оказывается большая нагрузка. Поэтому конструкция должна быть устойчивой и прочной. Для этого проводится крепление конструкции к основанию, а рама и другие элементы производят с учетом возможного веса обрабатываемых бревен около 300 килограмм.
  3. Если создается самодельная бензиновая ленточная пилорама, то следует учитывать необходимость проведения работы по заточке пилы и разводки рабочей части.
  4. Существует довольно много различных конструкций, которые позволяют указывать толщину получаемой продукции.
  5. Необходимо продумать безопасность использования оборудования. Установленная пила и лента могут нанести существенный вред здоровью человека.

Источник: https://milyj-dom.ru-land.com/novosti/pilorama-lentochnaya-svoimi-rukami-samodelnaya-lentochnaya-pilorama

Ленточная пилорама своими руками форум. Ленточная пилорама своими руками, простой и надежный станок


  • Эмметт Браун
  • Самоделки
  • 4528

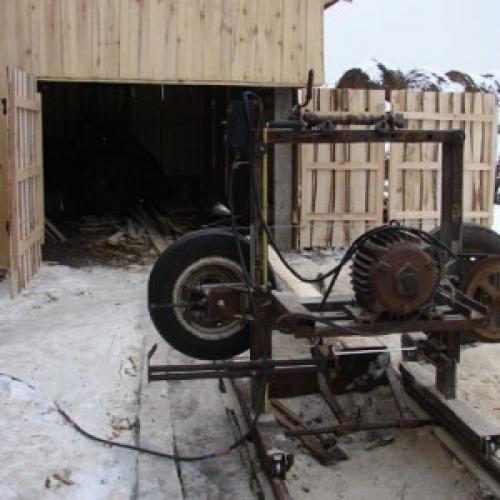

Масштабные работы с использованием деревянного бруса или доски, например, работа плотника или самостоятельное строительство дома, связаны с необходимость регулярного распила необработанных бревен. Разумеется, можно закупать готовые пиломатериалы или приобрести пилораму промышленного изготовления, но это дорого. Данная статья рассказывает (на основе реального опыта), как была изготовлена ленточная пилорама своими руками при относительно небольших расходах.

Ленточная пилорама своими руками форум. Ленточная пилорама своими руками, простой и надежный станок

Это вполне реально сделать и вы получите надежную конструкцию, позволяющую распиливать ствол дерева на отдельные доски трехметровой и более длины. Вам понадобятся некоторые материалы (сортовой прокат и детали старых машин), а также провести слесарные, сварочные и токарные работы. Все было спланированы так, чтобы свести к минимуму необходимость в токарных работах.

Ленточная пилорама своими руками форум. Ленточная пилорама своими руками, простой и надежный станок

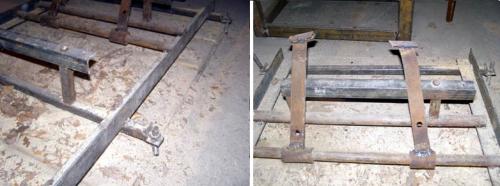

«Шпалами» этой конструкции стала профильная труба размером 25х25 мм.

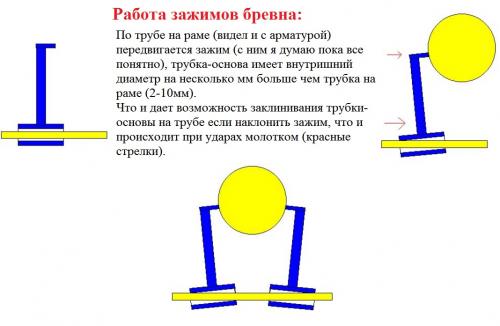

Между этими профильными трубками, приварена полудюймовая труба, а не ней уже закреплены когти — крепеж для бревна. Данные когти свободно наклоняются и перемещаются, а когда нужно зафиксировать бревно, то по зажимам производится несколько ударов молотком, в результате этого происходит самозаклинивание фиксирующего механизма.

Ленточная пилорама своими руками форум. Ленточная пилорама своими руками, простой и надежный станок

Когда делалась ленточная пилорама своими руками, то трубки профильные («шпалы») были изготовлены так, что выступают за рельсы. На выступающих частях стоят болты (M14 x 100 мм) для регулировки. Кроме этого, на профильных трубах сделаны «мостики» — перемычки, на которые кладут бревно перед обработкой. На случай заготовок маленькой длины, последние две перемычки установлены на расстоянии полуметра друг за другом.

Ленточная пилорама своими руками форум. Ленточная пилорама своими руками, простой и надежный станок

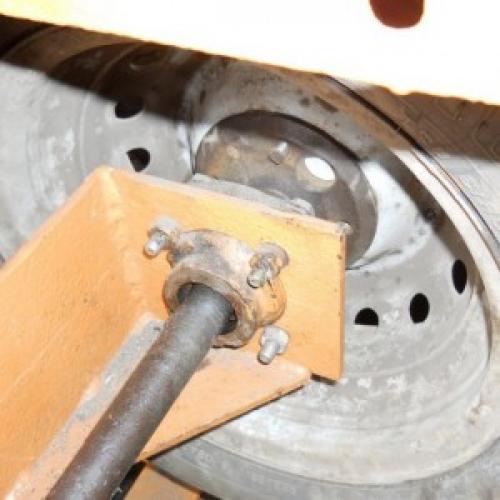

Шкивы были подточены так, что надетый ремень на несколько сантиметров выступал. Для корпусов шкивов использовались ступицы от автомобиля «Москвич», приваренные к трубками.

Ленточная пилорама своими руками форум. Ленточная пилорама своими руками, простой и надежный станок

Все это вместе перемещается по направляющим — расположенным горизонтально полудюймовым трубам, а при необходимости, с помощью болтов, данный узел фиксируется.

Ленточная пилорама своими руками форум. Ленточная пилорама своими руками, простой и надежный станок

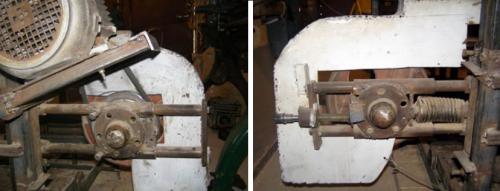

При выставлении шкивов, вы можете столкнуться с неожиданными проблемами, из-за которых их придется отрезать и снова приварить. Это связанно с тем, что на практике, установка шкивов «по науке», параллельно, приводит к слету ленты в процессе работы. Так что, лучше их установить с легким наклоном, до 4 градусов, тогда лента в движении будет «сама натягиваться» на ролики.

Ленточная пилорама своими руками форум. Ленточная пилорама своими руками, простой и надежный станок

Ведомым шкивом является правый, он натягивается, автоматически, пружиной. В данном случае была использована пружина, демонтированная с мотоцикла «КаСика». А ведущий, левый шкив фиксируется жестко, но его можно сместить, если поменяется размер ленточной пилы.

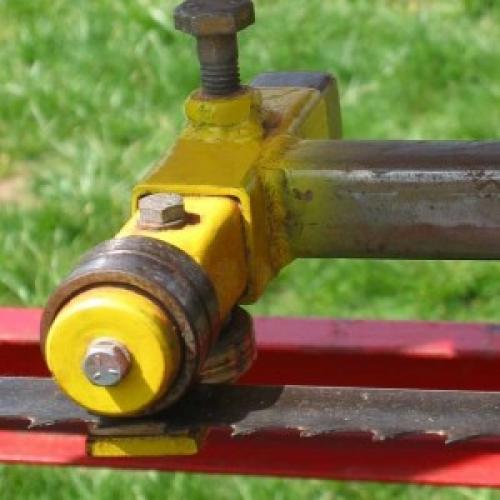

В пилораме надо использовать каленые ролики. В описываемом в статье варианте был использован роликовый узел, который проще сделать своими силами и быть уверенным в его надежности.

Этот узел состоит из трех подшипников на одной оси: двух — марки 202 и третьего, стоящего сзади, на 2-4 миллиметров больше. Вал с роликами выточен с учетом того, чтобы при изменении ширины пилы, установить шайбы между подшипниками.

Вал входит в две трубки: полудюймовая и вторая, в которую полудюймовка вставлена. В полудюймовой трубе вал находится со смещением оси, фактически, приварен к нижней стенке. Весь данный узел из вала и трубок прикреплен к направляющим таким образом, чтобы роликовый узел можно было регулировать по высоте, смещать в сторону, при различном диаметре бревен, и надежно фиксировать после регулировки. Со стороны ведомого шкива на ролик установлена капельница, подающая смазывающе-охлаждающую жидкость (СОЖ).

Ленточная пилорама своими руками форум. Ленточная пилорама своими руками, простой и надежный станок

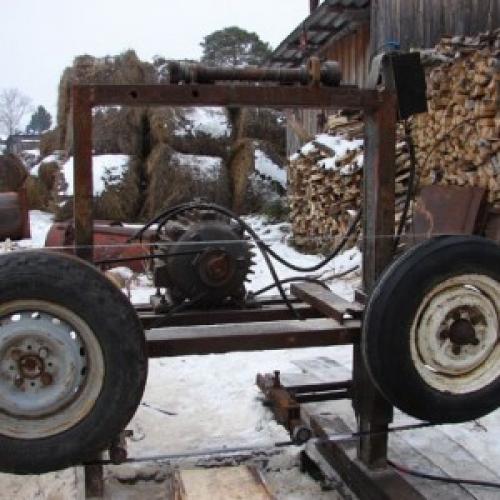

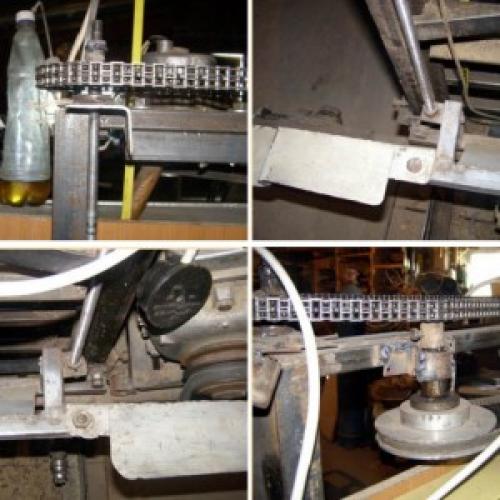

Сама рама, высотой полтора метра, сделана из швеллера номер 100, а для дополнительной жесткости, конструкция укреплена косынками. Блок для резки может двигаться по швеллерам посредством шпилек-винтов. А жесткую фиксацию режущего узла в пилораме обеспечивают болты с контргайкой.

Ленточная пилорама своими руками форум. Ленточная пилорама своими руками, простой и надежный станок

Итак, как видите, такое оборудование, как ленточная пилорама своими руками может быть изготовлена даже в условиях небольшой домашней мастерской или гаража. Таким образом, плотник или дачник получит возможность прямо у себя на участке распускать на доски большие заготовки для своих нужд или даже немного зарабатывать — брать заказы на распил бревен.
