Нагрузка на плиту перекрытия. Для чего и как рассчитывается нагрузка на перекрытие жилого дома кг/м2?

Нагрузка на плиту перекрытия. Для чего и как рассчитывается нагрузка на перекрытие жилого дома кг/м2?

Плиты перекрытий – это несущие конструкции зданий, воспринимающие постоянные и временные нагрузки в пределах одного этажа.

Плиты укладываются в пролёте между вертикальными опорами – стенами, пилонами или колоннами.

Преимущественно работают на изгиб и выполняют роль жёсткого диска, объединяющего отдельные элементы каркаса сооружения в единую геометрически неизменяемую систему.

При расчёте плит перекрытий определяются такие важные параметры, как их толщина, армирование, прогиб и необходимость устройства дополнительных подпирающих элементов (балок или капителей).

Как провести расчет нагрузок на перекрытие, расскажем далее.

Что это такое?

Нагрузки, прикладываемые к перекрытию, представляют собой сочетание внешних сил, действующих на конструктивный элемент, вызывая в нём внутренние усилия. Несущая способность элемента определяется из условия равновесия, достигаемого при приложении нагрузок.

Виды нагрузок на плиты перекрытий по СНиП и СП

Нагрузки на пролётные конструкции определяются, исходя из требований нормативных документов –и его обновлённой версии –«Нагрузки и воздействия».

В соответствии с пунктами этих нормативов, нагрузки классифицируются на следующие виды:

1. Полезные – нагрузки, необходимые для обеспечения комфортной эксплуатации помещения, в соответствии с его функциональным назначением.

   Например, в жилых квартирах или частных домах – это нагрузки от мебели, бытовых приборов и самих жильцов.

   В магазинах – от посетителей, персонала, прилавков, стеллажей и оборудования, необходимого для функционирования помещения.

2. Допустимые – сочетание внешних сил, приложенных к перекрытию, при котором оно продолжает удовлетворять всем предъявляемым к нему эксплуатационным требованиям без наступления необратимых последствий.
3. Постоянные – нагрузки, которые действуют на протяжении всего периода эксплуатации помещения. К таким видам загружения относятся собственный вес плит, масса пирога пола и штамповые нагрузки от конструктивных элементов, без которых эксплуатация помещения не представляется возможной.
4. Временные – нагрузки от веса оборудования, мебели, людей и другие виды сил, которые прикладываются к несущему элементу на определённый промежуток времени.
5. Предельные – максимальная величина нагрузки, при приложении которой в конструктивном элементе начинают происходить необратимые процессы – пластические деформации, бесконтрольное раскрытие трещин, а также обрушение перекрытия.

Какой вес выдерживает плита перекрытия 6 метров. Материалы и конструкционные находки

Вес, который может выдержать плита перекрытия напрямую зависит от марки цемента, из которого она сделана.

Изготавливаются плиты перекрытия из бетона на основе цемента марки М300 или М400. Маркировка в строительстве – это не просто буквы и цифры. Это закодированная информация. К примеру, цемент марки М400 способен выдержать нагрузку до 400 кг на 1 куб.см в секунду.

Но не следует путать понятия «способен выдержать» и «будет выдерживать всегда». Эти самые 400 кг/куб.см/сек – нагрузка, которую изделие из цемента М400 выдержит какое-то время, а не постоянно.

Цемент М300 представляет из себя смесь на основе М400. Изделия из него выносят меньшие одномоментные нагрузки, зато они более пластичны и выдерживают прогибы, не проламываясь.

Армирование придает бетону высокую несущую способность. Пустотная плита армируется нержавеющей сталью класса АIII или АIV. У этой стали высокие антикоррозийные свойства и устойчивость к температурным перепадам от – 40˚ до + 50˚, что очень важно для нашей страны.

При производстве современных железобетонных изделий применяется натяжное армирование. Часть арматуры предварительно натягивают в форме, затем устанавливают арматурную сетку, которая передает напряжение от натянутых элементов на все тело пустотной плиты. После этого в форму заливают бетон. Как только он затвердеет и обретет нужную прочность, натяжные элементы обрезают.

Такое армирование позволяет железобетонным плитам выдержать большие нагрузки, не провисая и не прогибаясь. На торцах, которые опираются на несущие стены, используется двойное армирование. Благодаря этому торцы не «проминаются» под собственным весом и легко выдерживают нагрузку от верхних несущих стен.

Нагрузка на плиту перекрытия 220 мм. Отличия пустотных плит перекрытий ПК и ПБ

В последние годы на смену введенным в оборот еще в советское время плитам перекрытия ПК приходят изделия нового поколения - пустотные стендовые панели безопалубочного формования марки ПБ (или ППС в зависимости от проекта).

Если железобетонные плиты ПК изготавливаются по чертежам серии 1.141-1, то единого документа, на основании которого выпускают стендовые панели, нет. Обычно заводы используют рабочие чертежи, предоставленные поставщиками оборудования. Например, серия 0-453-04, ИЖ568-03, ИЖ 620, ИЖ 509-93 и ряд других.

Мы свели основные различия между плитами ПК и ПБ в одну таблицу.

Максимальная нагрузка на плиту перекрытия в хрущевке. Какие существуют виды?

Различные информативные источники, нормативы и строительные правила по- своему трактуют виды механической силы, прилагаемой на панели перекрытий и основание здания. Груз на горизонтальных несущих конструкциях, сформирован из массы стройматериалов, усилий внешних природных влияний, где собраны все возможные воздействия на ЖБ.

Опираясь на подобные основания, действующие силы распределили по показателям времени, которые бывают :

• постоянными, это вес отделки, оборудования, коммуникаций, прилагаемых в период всей эксплуатации;
• временными – от воздействия ветра, снега или перемещения мебели, людского потока.

При проектировании инженер закладывает ЖБ-плиту для конкретного здания, которая способна выдержать нагрузки :

• статистические, возникают при действии на площадь веса от неподвижных предметов, включая перегородки и детали интерьера;
• динамические – силы, действующие периодически из-за перемещения обитателей здания или различных устройств, оборудования.

Груз классифицируют по способу воздействия на панель перекрытия. Нагрузки могут быть распределены :

• равномерно;
• неравномерно;
• точечно, где усилие действует на определенный сектор площади.

После полного сбора нагрузок, полученный результат делят на количество панелей, установленных для перекрытия проемов между стенами. Рассчитывая вес совместно с выбранными материалами, проектировщик сводит к усредненному параметру. Где все предметы не должны быть массой больше 150 кг на 1 м².

Особое внимание расчетчики уделяют точечной нагрузке. Сосредоточенное распределение сил имеет важное значение, стараются усилия равномерно распределить по площадке, а не разместить в одной точке. Это опасно, так как может произойти обвал всего строения.
Строительные литературные источники указывают, что бетонная плита или ЖБ может выдержать точечный вес до 1600 кг., но нужно учитывать индивидуальность строения совместно с его коэффициентом надежности.

А распределение точечной нагрузки выполняют так, чтобы она располагалась возле несущих стен, армированных балок, плит. И даже хорошо выполненный расчет опытные специалисты всегда проверяют. Важно предусмотреть максимальную нагрузку на перекрытие.

Прежде всего для определения допустимых усилий нужно знать тип плитного материала . Когда этот параметр не известен, обращаются к ГОСТу, в котором имеются данные по ЖБ плитам без учета их собственного веса, где:

• минимальная нагрузка – 300 кгс/м²;
• максимальные усилия равны – 800 кгс/м².

Когда ведут сбор грузов, которые будут действовать на перекрытие, учитывают марку уложенных плит.

Нагрузка на плиту перекрытия в кирпичном доме. Ша.  Рассчитываем нагрузку

Плиту перекрытия легче всего рассчитать, если она имеет квадратную форму и если вы знаете, какая нагрузка запланирована. При этом какая-то часть нагрузки будет считаться длительной, которую определяет количество мебели, техники и этажности, а другая – кратковременной, как строительное оборудование во время стройки.

Кроме того, плита перекрытия должна выдерживать и другого рода нагрузки, как статистические и динамические, при этом сосредоточенная нагрузка всегда измеряется в килограммах или в ньютонах (например, нужно будет ставить тяжелую мебель) и распределительная нагрузка, измеряемая в килограммах и силе. Конкретно сам расчет плиты перекрытия всегда нацелен на определение распределительный нагрузки.

Вот ценные рекомендации, какой должна быть нагрузка на плиту перекрытия в плане расчета на изгиб:

Еще один немаловажный момент, который тоже нужно учитывать: на какие стены будет опираться монолитная плита перекрытия? На кирпичные, каменные, бетонные, пенобетонные, газобетонные или из шлакоблока? Вот почему так важно рассчитать плиту не только с позиции нагрузки на нее, но и с точки зрения ее собственного веса. Особенно если ее устанавливают на недостаточно прочные материалы.

Сам расчет плиты перекрытия, если мы говорим о жилом доме, всегда нацелен на нахождение распределительной нагрузки. Она рассчитывается по формуле: q1=400 кг/м². Но к этому значению добавьте вес самой плиты перекрытия, а это обычно 250 кг/м², а бетонная стяжка и чистовой пол дадут еще дополнительные 100 кг/м². Итого имеем 750 кг/м².

Учитывайте при этом, что изгибающее напряжение плиты, которая по своему контуру опирается на стены, всегда приходится на ее центр.

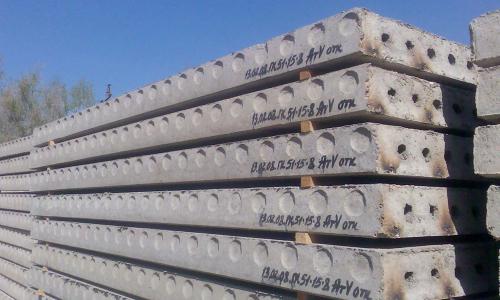

Допустимая нагрузка на плиту перекрытия в монолитном доме. Маркировка

Все железобетонные изделия, которые произведены в заводских условиях, получают собственную маркировку перед поступлением в продажу. В ней зашифрованы основные свойства , включая нагрузку:

1. Маркировка начинается с аббревиатуры ПК. Эти буквы обозначают тип изделия – плита пустотная.
2. Первое число указывает на длину в дециметрах.
3. Второе число равно ее ширине в дециметрах.
4. Третье число указывает, сколько килограмм способен выдержать 1 дм2 изделия (включая собственный вес).

Разберем на примере: допустим, у нас есть изделие с маркировкой «ПК-12-10-8». Что нам говорит этот шифр:

• Перед нами плита перекрытия;
• Ее длина примерно 12 дм (1,18м);
• А ширина около 10 дм (0,99 м);
• Предельная нагрузка – 8 кг на 1 дм2 = 800 кг/м2.

Определяется нагрузка СНиП (строительными нормами и правилами). 8 кг на 1 дм2 – это стандартное значение для большинства изделий данной категории. Также значение этого показателя с точностью до грамма приведено в специальных справочниках.

Выпускаются изделия с показателем 1000 кг/м2 и даже 1250 кг/м2 (третье число в маркировке – 10 и 12 соответственно). Плита перекрытия 12 – нагрузка равна 1250 кг/м2, так как значения в дециметрах принято округлять до целого.

Если при строительстве будет использована плита перекрытия ребристая, нагрузка на изделие с теми же габаритами будет выше. Ребристые изделия монолитные, в них не предусмотрены отверстия, из-за которых снижается несущая способность конструкции.

Колоссальной несущей способностью обладает П образная плита перекрытия, нагрузка на которую может достигать 2500 и даже 3000 кг/м2. Но сами ребристые и П-образные конструкции оказывают повышенное давление на фундамент, поэтому при строительстве многоэтажных домов в Казани более популярны пустотные конструкции.

Калькулятор нагрузки на плиту перекрытия. На чем строится и как проводится расчет

Перед началом строительства обязательно проводится анализ грунтов, на которые будет опираться плита, чтобы оценить их несущую способность. Этот параметр выражается в килограммах на квадратный сантиметр, и значения несложно найти в таблицах СНиП.

Казалось бы, можно рассчитать общую нагрузку и убедиться, что она не превышает указанных значений. Однако, такой расчёт не будет достаточно объективным. В данном случае правильнее будет исходить из оптимальной распределенной нагрузки на тот или иной грунт, просчитанной именно для плитных оснований. Теорией и практикой применения плитных фундаментов доказано, что если реальная нагрузка не будет отличаться от оптимальных значений более, чем на 20÷25 процентов, стабильность здания, возведенного на таком основании будет гарантирована. То есть, будут исключены две крайности:

— При слишком тяжёлой системе «плита + дом» (с учетом внешних и эксплуатационных нагрузок) сохраняется вероятность постепенного проседания здания в грунт.

— Слишком маленькая суммарная нагрузка – также недопустима, так как даже незначительные колебания грунта будут отражаться на стабильности постройки.

Расчет, заложенный в калькулятор, строится на том, что для начала определяется нагрузка, создаваемая зданием, без учета фундаментной плиты. Затем это значение сравнивается с оптимальным, и получившаяся разница будет перекрываться за счет массы монолитного основания. Зная плотность железобетона, несложно перевести массу в объем, а затем, с учётом площади плиты – прийти к ее оптимальной толщине.
