Какие плиты перекрытия дешевле ПК или ПБ. Так в чем же различия между ПК и ПБ?

21.07.2022 в 13:43
Содержание
  1. Какие плиты перекрытия дешевле ПК или ПБ. Так в чем же различия между ПК и ПБ?
  2. Плиты ПК размеры. Какие бывают размеры пустотных плит перекрытия?
  3. Плита перекрытия. Плиты перекрытия ЖБИ: виды, преимущества
  4. Плиты ПК это. Особенности производства плит с маркировкой ПК и ПБ
  5. Плиты ПК расшифровка. Какие данные включает?
  6. Плиты перекрытия ПБ. В чём отличия плит перекрытия ПБ и ПК?
  7. Плиты перекрытия размеры. Панели ПК
  8. Плиты перекрытия ПБ расшифровка. Плиты перекрытия: размеры, маркировка и их расшифровка, типы железобетонных плит

Какие плиты перекрытия дешевле ПК или ПБ. Так в чем же различия между ПК и ПБ?

Основным и главным отличием ПК от ПБ – является технология производства. Ниже мы рассмотрим технологический процесс, достоинства и недостатки каждого типа плит.

При изготовлении ПК используют опалубки (метало формы), в которые закладывается предварительно напряженная арматура (метало каркас) и вводятся пуансоны (металлические трубы), позволяющие получать в плите ПК отверстия круглой формы. В подготовленную форму бетоноукладчиком заливается бетон и уплотняется, путем вибрационного прессования. Произведенная продукция вместе с опалубкой поступает в пропарочные камеры и проходит термическую обработку. За ночь плиты набирают 80% прочности и уже на следующий день готовы к транспортировке и монтажу.

Очень удобно, что диаметр отверстий плит перекрытия ПК, позволяет прокладывать внутри пустот инженерные коммуникации, например сантехнические трубы и электропроводку. К недостаткам данной продукции можно отнести их внешний вид. Пустотные плиты ПК выпускаются на протяжении 50-ти лет и по праву заслужили доверие строителей, зарекомендовав себя на рынке строительных материалов надежными и долговечными изделиями.

Производство ПБ происходит на специализированных стендах без опалубочной технологии формирования железобетона. На подогреваемой площадке стенда натягивается металлическая проволока, позже вдоль вибрационной линии производства проходит формовочная машина, формируя плиту-полуфабрикат длинной до 190 м. Полученная продукция накрывается теплоизоляционным материалом. После просушки, изделие размечают и режут, получая многопустотные плиты ПБ необходимых размеров.

Основные достоинства данной продукции, заключаются в ровной/гладкой поверхности, широким спектром геометрических размеров, относительно не большим весом изделий. Наряду с преимуществами, многопустотные плиты ПБ имеют и недостатки — отсутствует возможность прокладки коммуникаций в пустотах (приходится ломать ребра жесткости между пустотами), монтажные петли расположены с боку плиты, затрудняя погрузочно-разгрузочные работы и укладку изделий.

Многопустотные плиты перекрытия ПБ и ПК нашли широкое применение в современной строительной отрасли. Независимо от того какая плита применяется на Вашей стройплощадке — вы получите надежное, долговечное и высокопрочное перекрытие частого или многоэтажного домостроения. И ПБ и ПК предназначены для решения одних и тех же задач, обладая при этом конструктивными отличиями, изложенными в данном материале. Если Вы заинтересовались пустотными плитами ПК, перейдите в каталог нашего сайта и узнайте цены и размеры на плиты перекрытия в Новосибирске. Желаем Вам строительных успехов!

Плиты ПК размеры. Какие бывают размеры пустотных плит перекрытия?

При возведении строений производственного и жилищного строительства в качестве несущих и разделяющих этажи элементов используют плиты перекрытия из железобетона.

Основным параметром их выбора является ширина и длина конструкции.

В статье рассмотрим какие стандартные размеры плит перекрытий бывают, от чего зависят параметры, почему важно правильно определить и сколько составляет средняя цена на рынке.

Понятие

Пустотелое перекрытие представляет собой железобетонную плиту со стандартной толщиной 22 см, диаметр пустот – 15,9 см. Пустоты – это продольные цилиндрические, круглые (трубчатые) полости, которые проходят поперек изделия внутри.

Главная функция пустот – снизить вес конструкции, благодаря чему удается :

  • монтировать жб плиты без обустройства бетонной стяжки;
  • облегчить процедуру транспортировки и установки изделий;
  • уменьшить расход арматуры, бетона;
  • снизить нагрузку на фундамент и несущие стены.

Из других преимуществ использования круглопустотных перекрытия следует отметить:

  • высокие показатели тепло и звукоизоляции в помещении;
  • возможность осуществлять строительство в сейсмоопасных областях;
  • уменьшение времени и затрат на отделку, так как полости позволяют проводить необходимые инженерные коммуникации.
Размеры пустотных конструкций подчиняются ЕМС – единой модульной системе, используемой в строительной отрасли. Благодаря данной системе удается добиться определенных задач:
  1. Унификация. Единообразие элементов достигается за счет ограничения возможных типоразмеров деталей.
  2. Типизация. Из числа унифицированных изделий выбираются наиболее экономичные. Итог типизации – разработка единого сортамента, основой которого стал модуль М, равный 10 см. Может использоваться укрупненный модуль – 2М, 6М, 12М, 30М и так далее.
  3. Стандартизация. Типизированные детали становятся образцами, по которым изготавливаются элементы для реализации.

Основная цель ЕМС – удешевление и упрощение процесса строительства.

Стандартные параметры многопустотных панелей

Маркировка пустотной панели перекрытия регламентируется

    Стандартные размеры жб конструкций с полостями представлены в таблице ниже.

    Плита перекрытия. Плиты перекрытия ЖБИ: виды, преимущества

    Железобетонные плиты перекрытия - несущие конструкции, предназначенные для устройства перекрытий сооружений различного назначения, от качества которых во многом зависит срок службы здания. Бетонные плиты перекрытия - один из самых распространенных видов ЖБИ. Чаще всего применяются многопустотные изделия: плиты ПНО (облегченные, 160мм), ПК (220мм), ПБ (безопалубные) и прочие. ЖБ плиты перекрытия изготавливают из тяжёлого, лёгкого и плотного силикатного бетонов. В зависимости от типа плиты перекрытия могут отличаться толщиной, диаметром пустот, служить для опирания по двум или трём сторонам. Для подъёма и монтажа плит применяют монтажные петли или специальные захватные устройства. Расположение и размеры отверстий в плитах, предусмотренных для беспетлевого монтажа принимают по чертежам проектной документации. ЖБИ перекрытия должны соответствовать требованиям, установленным при проектировании (по прочности, жёсткости, трещиностойкости).

    Общая информация о плитах перекрытий

    Пустотные плиты перекрытия широко используются при возведении многоэтажных жилых домов из кирпича, бетона, газобетонных блоков. Плиты перекрытия пустотные предназначены для несущей части перекрытий и сооружений различного назначения. Особенность изделий данного типа - наличие продольных пустот, выполненных в виде труб. Такая конструкция обеспечивает плитам целый ряд важных эксплуатационных характеристик.

    По методу изготовления разделяются на опалубные и безопалубные, по толщине - на обычные и облегченные плиты. Применяются в соответствии с рабочими чертежами и дополнительными требованиями. Плиты пустотные обозначают марками в соответствии с требованиями ГОСТ. Марка плиты состоит из буквенно-цифровых групп, которые разделяют дефисами. В первой группе указывают обозначение типа плиты перекрытия, её длину и ширину в дециметрах, округлённых до целого числа. Во второй группе указывают расчётную нагрузку на плиту в килопаскалях или порядковый номер плиты по несущей способности, класс стали напрягаемой арматуры для предварительно напряжённых плит перекрытия, вид бетона (тяжёлый не обозначают, Л - лёгкий, С - плотный силикатный). В третьей группе, при необходимости, указывают дополнительные параметры.

    Плиты перекрытий многопустотные, предназначенные для опирания по двум или трём сторонам, изготавливаются с пустотами, расположенными параллельно направлению, по которому определяется длина плит перекрытий. Стандартная высота изделий – 220 мм, плиты облегченные имеют высоту 160 мм. Как правило, плиты перекрытий изготавливаются с углублениями/пазами на боковых гранях. ГОСТ регламентирует координационную длину и ширину плит перекрытий многопустотных (за исключением плит перекрытий типа ПБ). Форма и размеры плит перекрытий ПБ должны соответствовать рабочим чертежам в соответствии с параметрами формовочного оборудования завода-изготовителя.

    Для армирования плит перекрытий применяется арматура определённых видов и классов. Поверхности арматуры и закладных деталей, арматурных выпусков, когда это предусмотрено рабочей документацией, должны иметь антикоррозионное покрытие.

    Маркировочные надписи и знаки наносятся на боковую грань или верхнюю поверхность плит перекрытий ПК.

    Преимущества пустотных плит перекрытия

    • Малый вес . Использование ЖБИ с пустотами позволяет облегчить конструкцию дома без снижения прочности. Плиты перекрытия ПНО упрощают выбор грунта и расчет фундамента, снижают затраты на его строительство.
    • Высокая прочность . Изделия армируются стальными стержнями. Для пустотных плит перекрытия характерна высокая устойчивость к скручивающим и изгибающим нагрузкам величиной 450–3 000 кг/м2.
    • Хорошие изолирующие качества . Воздушные полости в конструкции поглощают звуки и не пропускают тепло. Это особенно важно при строительстве жилых зданий, где вопросы тепло- и шумоизоляции являются первостепенными.
    • Удобство в использовании . В пустоты плит перекрытия ПНО можно закладывать кабели коммуникационных систем еще на этапе строительства здания. Для этого используются гофрированные трубы или специальные короба.
    • Доступная цена . Плиты ПНО производятся с минимальными затратами сырья, что существенно снижает их себестоимость. Цена изделий варьируется в небольшом диапазоне и зависит от их геометрических размеров.

    Плиты ПК это. Особенности производства плит с маркировкой ПК и ПБ

    Железобетонные изделия серий ПБ и ПК относятся к категории пустотных плит перекрытия. Технологические пустоты в их конструкции расположены по всей длине, что обеспечивает небольшой вес по сравнению с монолитными перекрытиями, позволяет незначительно улучшить звуко- и теплоизоляционные характеристики.

    Основное отличие плит ПК и ПБ заключается в их технологии изготовления:

    Фото 2. Изготовление плит марки ПБ методом непрерывного формования

    ЖБИ серии ПК производятся из бетона марки М200-М400. Для армирования применяется арматура класса АIII. В изделиях длиной более 4,2 м используются преднапряженные армирующие элементы. Формование осуществляется в металлической опалубке с последующим уплотнением бетона с помощью специального вибрационного оборудования.

    Детальнее технология производства рассмотрена в следующем

    Плиты перекрытия ПБ изготовляются с применением бетона более высоких марок прочности – М400-М500. Для армирования изделий любой длины используется преднапряженная арматура. Предварительное напряжение сжатых и растянутых зон позволяет минимизировать свободный прогиб ЖБИ этого типа и увеличить их стойкость к трещинообразованию по сравнению с ПК.

    Чтобы окончательно определиться с вопросом о том, какие выбрать плиты перекрытия – ПК или ПБ, нужно рассмотреть и другие их особенности – основные технические характеристики, геометрические параметры и конструктивные отличия.

    Плиты ПК расшифровка. Какие данные включает?

    Марка бетонной плиты – это буквенно-числовое обозначение, которое отражает основные параметры материала и его тип, позволяющие проектировщику корректно определить уровень надежности и прочности изделия.

    Расшифруем стандартную маркировку на примере ПК63. 10-8. AтVта :

    • Две первые буквы — обозначается вид строительного элемента. ПК – плита перекрытия.
    • 63 – ее длина, измеряемая строго в дециметрах. Длина всегда меньше на 20 мм, в отличие от указанного значения в маркировке. Соответственно, реальная длина изделия составляет 62,8 дм (6280 мм).
    • 10 – это ширина элемента в дециметрах. Реальная ширина плиты на 10 мм меньше, и составляет 90 дм (900 мм). Эти особенности маркировки следует всегда учитывать при подборе необходимых строительных материалов.
    • Число 8 обозначает максимальную величину нагрузки, прилагаемой к несущей поверхности. Единица измерения этого параметра – центнер на квадратный метр. Следовательно, максимальная нагрузка, будет составлять примерно 800 кг/м2, что является неплохим показателем прочности.
    • АтVта – говорит о наличие в изделии армирования, для увеличения его надежности и прочности.

    Помимо этого, в маркировке могут содержаться дополнительные литеры :

    • «т» — означает, что при производстве элемента использовался тяжелый бетон. В результате этого, удается добиться максимальной прочности и улучшить все эксплуатационные характеристики.
    • «а» — в технологических полостях плит находятся дополнительные уплотнительные вкладыши.

    Знание основного порядка маркировки строительных изделий поможет определить их тип, габаритные размеры, величину максимальной нагрузки и т. д.

    Дополнительные отметки

    Все типы плит отличаются количеством точек опоры, толщиной, диаметром технологических пустот и расстоянием между ними. Конструктивные особенности строительных изделий подразумевают их расположение на несущих стенах зданий. Они могут иметь от двух до четырех точек опоры. Поэтому, дополнительные буквы в маркировке, обозначают количество опор:

    1. 2ПКТ – три точки опоры.
    2. 2ПКК – четыре.

    Дополнительные обозначения строительных изделий указываются в виде краткой информации, размещаются на боковых поверхностях, и разделяются на три блока:

    1. Основная информация
    • Марка.
    • Данные производителя.
    • Штамп соответствия продукции всем требованиям ОТК.

    Обозначением «ПБ» отмечают строительные материалы, произведенные по технологии непрерывного формования. О наличии грушевидных пустот свидетельствует маркировка «ПГ».

    Плиты перекрытия ПБ. В чём отличия плит перекрытия ПБ и ПК?

    Какие плиты перекрытия дешевле ПК или ПБ. Так в чем же различия между ПК и ПБ?

    При постройке дома нужно продумать и просчитать применение всех материалов. Очень часто к нам обращаются новички в этом деле, и у них возникает вопрос, какие плиты перекрытия лучше использовать — ПБ или ПК? Но сначала, чтобы ответить на этот вопрос, нам нужно разобраться, в чём отличия этих плит?

    Предназначение плит перекрытия — это разделение строящегося здания на этажи. Такие изделия многопустотные и благодаря этому, они обеспечивают хорошую звукоизоляцию. Но в чём же различие между ПБ и ПК?

    Таблица отличий

    Отличия

    Марка плит

    ПБ

    ПК

    Технология производства

    Современный безопалубочный метод

    Устаревший опалубочный метод

    Максимальная длина

    10,8м

    7,2 м

    Ширина

    1м; 1,2м; 1,5м

    1м; 1,2м; 1,5м; 1,8м

    Несущая способность

    от 300 до 1600кг/кв.м

    800кг/кв.м

    Геометрические параметры

    Гладка поверхность, точная геометрия

    Более низкое качество поверхности и точность размеров

    Опирание

    Только на 2 короткие стороны

    Стандартно ­­­ — на 2 стороны. Есть специальные виды, которые опираются на 3(ПКТ) и 4(ПКК) стороны

    Рассмотрим подробнее преимущества плит ПБ:

    • Разница в производстве. Технология безопалубочного формирования. Эта технология даёт возможность получить плиты с идеально ровными торцами и снизить трудозатраты и материалы по заделке стыков плит перекрытия.
    • Более высокая прочность бетона. Марка прочности на сжатие не ниже В30;
    • Идеально ровная поверхность;
    • Возможность изготовления любой длины;
    • Возможность резки торцевой части под любым углом.

    К минусам ПБ можно отнести:

    • Применение высокотехнологичного оборудования. Не все заводы могут себе это позволить;
    • Опирание только на две стороны.

    Плиты ПК также имеют ряд преимуществ :

    • Меньший вес, чем у плит ПБ;
    • Большой диаметр отверстия для ввода коммуникаций.

    Пустотные плиты перекрытия ПК чаще всего применяют для строительства малоэтажных зданий, именно поэтому цена у них меньше. Безопалубочные плиты могут использоваться для перекрытий сразу под отделку, так как поверхность у них более гладкая и ровная. Стоят они дороже, чем круглопустотные, но являются более прочными и благодаря этому выдерживают большой диапазон нагрузки. И, пожалуй, главный плюс и отличие плит ПБ от ПК — возможность изготовления ПБ плит по индивидуальным размерам.

    ПБ плиты от ПТЖБ изготавливаются по ГОСТ 9561-2016 серия ИЖ 738, ИЖ 568-3, ИЖ 938. Купив у нас такие плиты, вы можете быть уверены в надёжности вашего будущего дома. Остались вопросы? Наши менеджеры с удовольствием ответят на них.

    Плиты перекрытия размеры. Панели ПК

    Это наиболее популярный вид строительных ЖБ изделий из представленных на рынке. Эти многопустотные плиты востребованы частными застройщиками и при строительстве многоэтажных домов, зданий различного назначения. Также железобетонные плиты перекрытия ПК применяются для защиты теплотрасс.

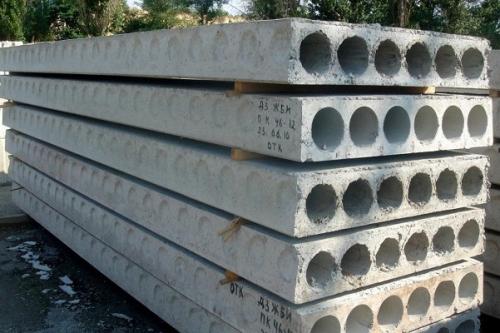

    Плиты перекрытия размеры. Панели ПК

    Пустоты круглой, полукруглой или овальной формы располагаются по длине панели. Конструкции имеют ровную поверхность и рассчитаны на высокие эксплуатационные нагрузки. Многопустотные железобетонные плиты перекрытий имеют ряд достоинств, включая:

    • экономичность в изготовлении – из-за наличия пустот используется меньше бетона, экономится цемент;
    • высокие шумо- и теплоизоляционные показатели – воздушные прослойки внутри конструкции частично гасят звуковые волны и вибрации, плохо пропускают тепло;
    • практичность – внутренние пустоты в панелях можно использовать для прокладки инженерных коммуникаций – электрокабелей, слаботочной проводки, труб систем кондиционирования и т.д.

    Наряду с плитами ПК используются панели ПКТ и ПКК, от базового варианта они отличаются по количеству сторон опирания, что видно из таблицы, приведенной выше.

    Выбирая материалы для строительства, следует принять во внимание толщину, длину и ширину железобетонной плиты перекрытия.

    Тип плитыКоординационные размеры плиты (мм)
    ДлинаШирина
    1ПК
    2ПК
    3ПК
    От 2400 до 6600 включ. с интервалом 300, 7200, 75001000, 1200, 1500, 1800, 2400, 3000, 3600
    1ПКТ90001000, 1200, 1500
    1ПКТ
    2ПКТ
    3ПКТ
    От 3600 до 6600 включ. с интервалом 300, 7200, 7500От 2400 до 3600 включ. с интервалом 300
    1ПКК
    2ПКК
    3ПКК
    От 2400 до 3600 включ. с интервалом 300От 4800 до 6600 включ. с интервалом 300, 7200
    4ПКОт 2400 до 6600 включ. с интервалом 300, 7200, 90001000, 1200, 1500
    5ПК 1000, 1200, 1500
    6ПК 1000, 1200, 1500
    7ПКОт 3600 до 6300 включ. с интервалом 3001000, 1200, 1500, 1800
    ПГ 1000, 1200, 1500

    Помимо размеров сборных железобетонных плит перекрытия учитывается диаметр пустот – чем меньше данный показатель, тем выше прочность панели. Также на максимальные показатели прочности (и на вес) влияют характеристики бетона (легкий или тяжелый) и толщина железобетонной плиты перекрытия.

    На этапе проектирования постройки важно обратить внимание на несущие способности панелей, из которых планируется смонтировать перекрытие. Стандартные пустотные плиты, которые подходят для жилого строительства, способны выдержать нагрузку порядка 800 кг/м2. Для многоэтажных зданий с повышенными нагрузками, в том числе промышленных, предпочтительнее выбрать плиты с предварительно напряженным армированием – они выдерживают около 1200 кг/м2.

    Популярность пустотных железобетонных плит перекрытия ПК во многом базируется на большом выборе типоразмеров плит – практически всегда можно подобрать подходящий вариант для использования в рамках конкретного проекта.

    Плиты перекрытия ПБ расшифровка. Плиты перекрытия: размеры, маркировка и их расшифровка, типы железобетонных плит

    Без плит перекрытия не обходится ни один крупный строительный объект. Плиты представляют собой удобный и надежный материал, с которым строительство занимает минимум времени. Богатый ассортимент дают возможность легко выбрать плиты перекрытия, размеры и маркировка которых идеально подходят для конкретного случая. На стадии проектирования необходимо знать, какими бывают железобетонные плиты перекрытия, чтобы подобрать те, которые позволят быстро и качественно завершить строительство.

    Главные преимущества плит перекрытия

    Сначала стоит коротко рассказать о достоинствах, которые делают плиты настолько востребованными.

    При изготовлении производитель придерживается требований, которые указаны в ГОСТ 9561-91 “Многопустотные железобетонные плиты перекрытий для зданий”. Это обеспечивает строительному материалу ряд важных достоинств:

    • Низкая стоимость по сравнению с другими строительными материалами, которые используются в аналогичных ситуациях.
    • Скорость монтажа . Нет необходимости ожидать, пока затвердеет раствор или бетон, используемый при устройстве перекрытий.
    • Шумоизоляция – круглые пустоты снижают коэффициент проводимости звука.
    • Надежность – армирование позволяет плитам противостоять любым типам нагрузок: на сжатие, изгиб, растяжение.
    • Богатый выбор изделий , различающихся по размерам, крепости и прочим характеристикам.

    Поэтому сегодня почти ни один крупный строительный объект не обходится без использования плит перекрытия.

    Габариты плит

    Сегодня изготавливаются плиты разных габаритов. Благодаря тому, что размеры бетонных плит перекрытия сильно различаются, специалисты могут легко подобрать те, которые подойдут для возведения конкретного здания.

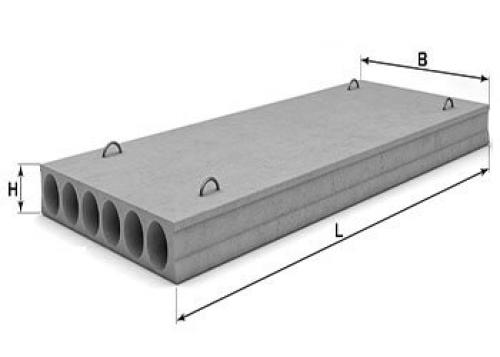

    Плиты перекрытия ПБ расшифровка. Плиты перекрытия: размеры, маркировка и их расшифровка, типы железобетонных плит

    Например, длина плит варьируется в пределах 2400-12000 мм. Ширина может составлять 1000-7200 мм. Для большей информативности стоит разместить таблицу с подробным описанием габаритов плит перекрытия:

    Тип плитыРазмер плиты, мм
    ДлинаШирина
    1ПК
    2ПК
    3ПК
    От 2400 до 7500 с шагом 300, исключая 69001000, 1200, 1500, 1800, 2400, 3000, 3600
    1ПК90001000, 1200, 1500
    1ПК
    2ПК
    3ПК
    От 3600 до 7500 с шагом 300, исключая 6900От 2400 до 3600 с шагом 300
    1ПК
    2ПК
    3ПК
    От 2400 до 3600 с шагом 300От 4800 до 7200 с шагом 300, исключая 6900
    4ПКОт 2400 до 6600 с шагом 300, а также 7200 и 90001000, 1200, 1500
    5ПК 1000, 1200, 1500
    6ПК 1000, 1200, 1500
    7ПКОт 3600 до 6300 с шагом 30001000, 1200, 1500, 1800
    ПГ 1000, 1200, 1500

    Как видите, плиты могут сильно различаться по размеру. Это позволяет специалистам легко подбирать наиболее подходящие материалы для выполнения конкретных работ.

    Классификация плит

    Разделять их можно по различным параметрам. Например, необходимое количество опор для укладки, толщина и многие другие. Но специалисты разделяют их на три группы по конструкции.

    Пустотные

    Плиты имеющие воздушные полости, обеспечивающие высокие показатели звукоизоляции и теплоизоляции. Благодаря этому они могут стать прекрасным выбором при необходимости устройства межэтажных перекрытий. От того, какой диаметр имеют пустоты, зависят все характеристики плиты: вес, коэффициент тепло- и звукопроводности, возможность выдерживать нагрузки. Они находят применение при возведении домов из различных строительных материалов.

    Плиты перекрытия ПБ расшифровка. Плиты перекрытия: размеры, маркировка и их расшифровка, типы железобетонных плит

    Пустотные плиты перекрытия.
