Разумеется, объем работы и сложность операций для разных типов мебели существенно отличаются. Если есть опыт изготовления декоративных изгородей из металла, решеток на окна или любых других аналогичных изделий, то можно делать своими руками уличные скамейки из металла даже без чертежей, имея лишь эскиз каркаса.

Простая лавка на все случаи жизни

Простейший вариант приведен на схеме ниже. Такая лавка из железа собирается своими руками за пару часов, а с учетом отделочных операций, например, подбора схемы и способа обшивки сидения, на все может уйти целый рабочий день.

Важно! Количество П-образных опор подбирается в зависимости от длины скамейки.

Для лавки с продольным габаритом до двух метров можно использовать две стойки. Для мебели длиной 2-3,5 м рекомендуется для самодельной скамейки из металла делать чертежи и точно рассчитывать места и точки сварки дополнительной третьей опоры.

Размеры и чертежи лавочки со спинкой из металла

Все существующие модели лавки со спинкой в значительно степени похожи друг на друга, отличаются лишь детали схемы сборки и оформления спинки и стоек. Если рассчитывать только на свои силы, то проще всего сделать самому скамейки из металла в двух вариантах исполнения:

• Согнуть боковые стойки лавочки в виде нескольких арок из водопроводной или квадратной трубы, стальной ленты или арматуры;
• Сварить боковины из отрезков квадратного профиля.

Остальные детали из металла можно додумать самому или позаимствовать из наиболее интересных проектов. Чертежи на скамейку с металлическим основанием приведены ниже.

Арки без труда можно выгнуть на самодельном станке

Лавки с арочными боковинами несколько сложнее в изготовлении, так как заготовки из металла приходится гнуть на станке или даже использовать декоративные вставки из кованой арматуры. В результате сил и металла уходит больше, но зато удается придать скамейке более изящный вид и стиль классической садовой мебели.

Если нет желания возиться с декоративной отделкой, то вполне реально сделать лавку своими руками из металлического профиля со стойками в виде перевернутой цифры «4».

Чертеж скамейки из металла. Выбор материала

Изготовление скамеек из металла и дерева начинается с чертежа. На нем отражают все размеры будущей лавки и вычисляют количество необходимого материала.

В качестве каркаса часто используют металлический профиль. Это стальные трубы с овальным, квадратным или прямоугольным сечением. Материла часто используют в частном строительстве: из него собирают скамейки, ограды и ворота, арки, беседки.

Профиль отличается малым весом, невысокой стоимостью и устойчивостью к внешнему воздействию (последнее особенно относится к трубам с круглым сечением). При этом он хорошо гнется и режется, его легко приваривать. Работать с материалом сможет даже начинающий мастер. Для скамеек лучше выбирать профиль с толщиной стен 1-4 мм и квадратным или прямоугольным сечением. К таким трубам проще монтировать спинку и сидение.

Также используют деревянные доски толщиной не менее 3 см для сиденья и 2,5 см для спинки. Они достаточно прочные и легко выдержат вес человека, при этом с ними проще работать.

Лавка без подлокотников Источник sazhaemvsadu.ru

Перед началом изготовления лавочек из дерева и металла деревянные детали подготавливают: шлифуют, пропитывают антисептиком, красят и покрывают лаком. Металлический профиль грунтуют и красят после сборки каркаса. Эти меры помогут защитить скамейку от погодных условий.

Также потребуется подготовить крепежи: винты или саморезы. Их длина должна составлять около 10 см, диаметр – около 7 мм. Все крепежи должны иметь круглые или сплющенные шляпки, чтобы не цепляться за одежду.

Из инструментов понадобятся болгарка, дрель, сварочный аппарат. Если в каркасе будут округлые детали, потребуются трубогиб и макет. Последний представляет собой кусок фанеры, из которой выпилены все закругленные детали. При сгибании их необходимо прикладывать к фанере и следить, чтобы они получались симметричными.

Сборка мебели

Сборка проводится в два этапа: сперва нужно сварить корпус, затем приделать к нему сидение и спинку.

Монтаж корпуса лавочки из профтрубы производится в зависимости от выбранной формы. Рассмотрим сборку простой скамьи без спинки и с прямыми ножками. Важно отметить, что в этом варианте все части каркаса располагаются под прямым углом друг к другу. При отклонении скамейка получится неустойчивой.

1. Ножки соединяют попарно короткими профилями сверху и снизу, не доходя нескольких сантиметров до земли. Помимо сварки можно прикручивать металлические детали болтами.
2. На нижних горизонтальных перемычках находят центр и протягивают длинный профиль.
3. Сверху, где будет располагаться сиденье, приваривают две длинных трубы. Если посмотреть на каркас сверху, получится прямоугольник, короткими сторонами опирающийся на ножки.
4. Когда сварка будет закончена, швы обрабатывают шлифовальной машинкой, грунтуют и окрашивают. Чтобы полые ножки не уходили в землю, их рекомендуется закрыть заглушками.
5. В верхнем прямоугольнике просверливают отверстия для последующего крепления деревянных досок. Важно помнить, что при утапливании крепежей древесина сильно портится. Лучше выбирать круглые или приплюснутые шляпки.

Если сидение скамейки из профиля делают из металлических труб, их приваривают, а затем грунтуют и красят полностью.

Чтобы получились подлокотники, ножки делают выше, а основу сидения приваривают ниже. Таким образом верхняя часть боковых сторон будет выступать.

Если лавка будет длинной, лучше сделать дополнительные ножки в центре, на равном расстоянии, чтобы распределить вес.

Спинка

Спинка состоит из двух или более профилей, которые крепят под углом к основанию сидения. Главная особенность их сборки: профиль потребуется спилить по диагонали и приварить под выбранным углом.

Перед сваркой на деталях необходимо просверлить отверстия под крепежи спинки.

Округлые детали

Если планируется сделать боковые стороны круглыми, профиль потребуется согнуть. Перед этим рекомендуется сделать болванку, которая послужит основой для плавных линий.

Существует 2 способа загибки профилей:

• «Холодный». Подходит для работ зимой и для медных труб. Один конец трубы плотно запечатывают, заливают воду и выносят на мороз. Когда вода превратится в лед, трубу осторожно загибают.

Лавка с закругленными элементами Источник avm-205194.myshop.one

• «Горячий». Он более сложен, но с его помощью скамейка из профтрубы будет выглядеть интереснее, а линии получатся гладкими. Профиль заполняют мелким песком и закрывают оба отверстия деревянным бруском, длина которого должна быть в 2 раза больше диаметра. На концах профиля делают небольшие отверстия для выхода газа и обозначают места, которые нужно согнуть. Затем эти участки нагревают паяльником и с помощью болванки сгибают. Для проверки симметричности части прикладывают к фанере с вырезанным узором.

Этими способами можно сгибать не только каркас, но и делать дополнительные узоры, которые после приваривают.

Чертеж скамейки из дерева. Лавочка из дерева и профильной трубы

Вот хорошая обзорная статья, если вас интересуют скамейки из дерева и металла своими руками . Здесь вы можете посмотреть примеры различных моделей, чертежи скамеек из дерева и металла , рекомендации, как правильно подобрать материал и какие понадобятся инструменты для самостоятельного изготовления садовой мебели своими руками . Также на сайте вы найдете пошаговую инструкцию, как сделать скамейку из дерева и металла своими руками и детальное

Источник фото: legkovmeste.ru/stroitelstvo-i-remont/lavochka-svoimi-rukami-iz-profilnoy-trubyi.html

Скамейка из металла и досок: лавочка со спинкой своими руками

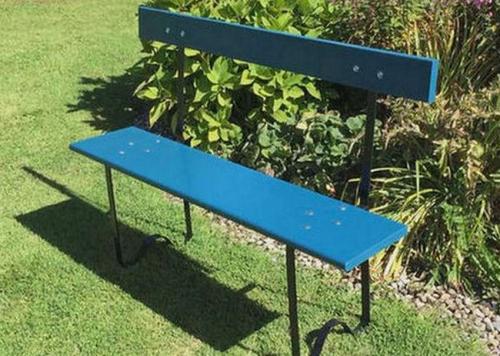

Представляем пошаговую инструкцию, как сделать садовую скамейку из металла и дерева для начинающих сварщиков. Это простая и легкая конструкция, к тому же проект совсем не дорогой . Посмотрите видео или следуйте инструкциям, ссылки ниже. Общая длина скамейки составляет приблизительно 130 см, но размеры можно изменить в соответствии с вашими потребностями. Используемая сталь 30 мм x 6 мм, необходимо две полосы 2,1 метра.

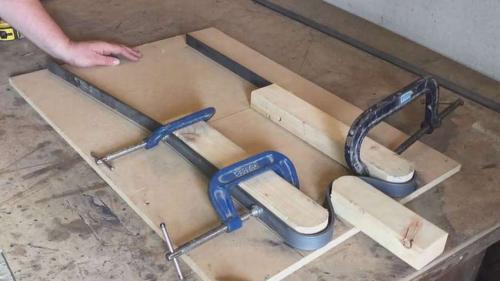

Для проекта нужны доски 75 x 50 мм, чтобы создать изогнутую часть формы . Используя круглый предмет (например, старую жестяную банку) начертите кривую и вырежьте с помощью лобзика. Прикрепите шурупами первую деталь 75 х 50 мм к МДФ, а затем прижмите один из стальных кусков. Согните сталь вокруг изогнутой части дерева (понадобится приличное усилие). Когда первая часть согнута, прикрепил вторую доску, снова с помощью шурупов, а затем согнув сталь обратно вокруг формы.

Чтобы сформировать спинку, согните сталь под углом 7°. Болгаркой отрежьте лишнюю сталь спереди и приварите, чтобы сформировать сиденье . Также болгаркой обрежьте кронштейны и приварите к сиденью и спинке. Зачистите сварные швы шлифовальным диском, а затем просверлите отверстия, чтобы вставить болты . Покрасьте все стальные детали тремя слоями черной краски, а деревянные части по своему усмотрению.

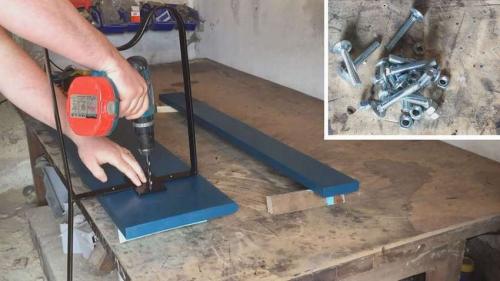

Когда вся краска высохнет, установите детали на место и просверлил в дереве отверстия для болтов. Вам нужны болты с квадратным подголовком длиной 50 мм . Затяните гаечным ключом. Вот и все, это оно, готовая скамейка. Это базовая конструкция скамейки, но она делает то, для чего предназначена! После того, как шаблон изготовлен, еще одну скамейку можно сделать быстро и легко , если необходимо. Конструкция довольно легкая, поэтому можно перемещать по саду, если это необходимо для стрижки травы и т. д.

Скамейка из профиля чертеж. Схемы, чертежи и размеры садовых скамеек из профильной трубы

Разумеется, простую универсальную лавочку можно без особых проблем приобрести в строительном или садовом центре. Но те китайские скамейки из тонкого профиля и пластика недостаточно практичны, а фирменная садовая мебель обойдется на порядок дороже

Смысл в изготовлении лавки из профильной трубы своими руками формулируется двумя пунктами:

• Получится на порядок дешевле, собранный своими руками каркас выдержит самые экстремальные нагрузки;
• Всегда можно подобрать своими руками чертежи лавки из профильной трубы именно той формы сидения или конструкции спинки, которая наилучшим образом отвечает запросам семьи и своим собственным предпочтениям.

Совет! При выборе подходящей конструкции необходимо обращать внимание на способ сборки каркаса. Собрать полноценную садовую лавочку из профильной трубы без сварки достаточно сложно.

Можно, конечно, использовать болтовое соединение, но из опыта известно, что садовые лавочки и скамейки, каркас которых изготовлен из профильной трубы на болтах, живут не более двух-трех сезонов. Болтовое соединение отлично подойдет для крепления деревянной облицовки, но металл все равно придется сваривать инвертором или полуавтоматом. Альтернативы использованию сварки для профильной трубы практически нет. Скамейка из профильной трубы, изготовленная без сварки, в лучшем случае может использоваться для веранды или террасы.

Чертеж и схема лавочки со спинкой из профильной трубы

Для отдыха в относительно спокойном месте дачного участка можно рекомендовать схему, приведенную на чертеже ниже.

Особенностью конструкции является устройство боковых стоек из профильной трубы, они собираются из криволинейных дуг и соединяются между собой в виде полуарки. Для обеспечения поперечной устойчивости между боковинами вваривается распорка. Это одна из наиболее удачных моделей из всех вариантов лавочки из квадратной трубы. Она по-своему красива и интересна, но устанавливать скамейку можно лишь на твердом покрытии либо на деревянном настиле. Если искать чертежи скамеек из профильной трубы для веранды, то, возможно, эта схема будет наилучшим решением.

Для ситуации, когда требуется наиболее простая и одновременно недорогая и надежная конструкция, можно отдать предпочтение двухстоечной модели, приведенной на схеме ниже.

Расход материалов минимальный, а главное — сделать самому лавочку из профильной трубы не составит от труда даже для человека, впервые столкнувшегося с подобной проблемой. Каждая боковая стойка собирается из 4 деталей, для усиления применяем дополнительную поперечину, а на обшивку сиденья и спинки можно использовать любую доску или брус.

Несмотря на относительно слабый на первый взгляд каркас, лавочка обладает достаточно большой жесткостью и легко выдержит вес 3-4 взрослых. При этом масса скамейки относительно невелика, и ее можно без труда самостоятельно переносить в пределах участка.

Далее приведен чертеж универсальной садовой лавочки для дачи на все случаи жизни.

Скамейка — универсал

Это наиболее сложный вариант, изготавливать его придется в условиях слесарной мастерской с использованием верстака, струбцин и специального сварочного оборудования.

Чертеж скамейки со спинкой из металла. Как сделать садовую лавочку из профильной трубы своими руками

Нехитрый дачный быт невозможно представить без лавочек или простейшей мебели для сидения и отдыха. Можно, конечно, притащить пластиковую мебель или деревянную, но такой меблировки хватает максимум на пару дачных сезонов. Хорошо известно, что садовые лавки нужно делать из металла, тем более простая скамейка из профильной трубы своими руками строится за несколько часов с бюджетом в 800-900 руб.

Бюджетный вариант из профильной и водопроводной трубы обойдется в несколько сот рублей, не более

Варианты скамеек из профильной трубы

Выбор конкретной схемы мебели напрямую зависит от ее назначения. Скамейки из металлических труб во многом имеют схожее устройство, но есть небольшая разница в дизайне и схеме сборки каркаса. Приходиться учитывать особенности дизайна и способа ее использования. Например, если это место для отдыха под кроной деревьев, то лучше всего сделать на улицу своими руками лавку из массивной профтрубы, с ребром сечения не менее 50 мм. Часто такая мебель служит не только для отдыха, но и заменяет стремянку во время уборки фруктов. Но многим просто нравится дизайн в Лофт стиле.

Несмотря на неказистый вид, садовые лавочки из усиленной профилированной трубы пользуются популярностью у дачников

Большинство дачников предпочитают изготовление лавки своими руками из профильной трубы в одном из наиболее популярных вариантов исполнения:

• Классический вариант деревенской лавки большой длины без спинки;
• Садовая скамья на металлическом каркасе;
• Лавка для отдыха на веранде или террасе;
• Простая лавочка со спинкой.

Классическая деревенская лавка собирается на каркасе из профиля с длинным и узким сидением. Чтобы доска не прогибалась, в нижней части на каркас нашивается брус, выполняющий функции ребра жесткости. Такая скамейка используется преимущественно для беседок или навесов, дополнения к большому обеденному столу под навесом с летней кухней.

Для открытой террасы или веранды традиционно ищут варианты красивой скамейки из профильной трубы. В таких конструкциях используют изящные гнутые боковые поручни и стойки с фигурной спинкой.

Скамейка для веранды

Для посиделок на заднем дворе дачи у разведенного костра или за столиком часто используются скамейки угловой схемы. Г-образная форма считается наиболее удобной и практичной.

Не обязательно пытаться сделать каркас из квадратного профиля, его сложно гнуть, а квадратные формы нравятся далеко не всем. Можно сделать изящную гнутую лавочку с навесом, она и выглядит интереснее, и одновременно безопаснее для детских игр.

Высокий каркас из профильной трубы нужно будет крепить к грунтовому основанию

Кроме дизайна и назначения, приходится учитывать, что скамейку из профильной трубы на дачу делают своими руками с учетом покрытия, на котором будет располагаться мебель. Например, если скамейка из профильной трубы в саду будет стоять на мягком грунте, то ее придется делать с “лыжными” или сплошными опорами.

Иначе лавка будет постоянно проседать и проваливаться в мягкой почве. Для утрамбованных грунтовых площадок можно использовать обычные металлические “пятачки”.

Совет! Если нет конкретных предпочтений, то наилучшим решением будет изготовление из профильной трубы обычной самодельной скамейки со спинкой. Просто и надежно.

Модель скамейки с правильным наклоном сидения и подшивкой передней кромки

Схемы, чертежи и размеры садовых скамеек из профильной трубы

Разумеется, простую универсальную лавочку можно без особых проблем приобрести в строительном или садовом центре. Но те китайские скамейки из тонкого профиля и пластика недостаточно практичны, а фирменная садовая мебель обойдется на порядок дороже

Смысл в изготовлении лавки из профильной трубы своими руками формулируется двумя пунктами:

• Получится на порядок дешевле, собранный своими руками каркас выдержит самые экстремальные нагрузки;
• Всегда можно подобрать своими руками чертежи лавки из профильной трубы именно той формы сидения или конструкции спинки, которая наилучшим образом отвечает запросам семьи и своим собственным предпочтениям.

Совет! При выборе подходящей конструкции необходимо обращать внимание на способ сборки каркаса. Собрать полноценную садовую лавочку из профильной трубы без сварки достаточно сложно.

Можно, конечно, использовать болтовое соединение, но из опыта известно, что садовые лавочки и скамейки, каркас которых изготовлен из профильной трубы на болтах, живут не более двух-трех сезонов. Болтовое соединение отлично подойдет для крепления деревянной облицовки, но металл все равно придется сваривать инвертором или полуавтоматом. Альтернативы использованию сварки для профильной трубы практически нет. Скамейка из профильной трубы, изготовленная без сварки, в лучшем случае может использоваться для веранды или террасы.

Чертеж и схема лавочки со спинкой из профильной трубы

Для отдыха в относительно спокойном месте дачного участка можно рекомендовать схему, приведенную на чертеже ниже.

Скамейки из металла и дерева. Стиль

Важный нюанс: стиль садовых скамеек должен совпадать со стилем дома. Обычно такое декоративное дополнение загородного участка осуществляется в последнюю очередь, когда дом и все остальные постройки уже заняли свои места. Так что остается только дополнить уже имеющуюся дизайнерскую концепцию.

• Если вы сторонник классического стиля, то для вашего сада идеально подойдут деревянные резные модели, а также кованые скамейки или каменные с элементами лепнины.

  При выборе деревянной скамейки важно учесть, что срок её службы зависит от породы древесины и качественной отделки

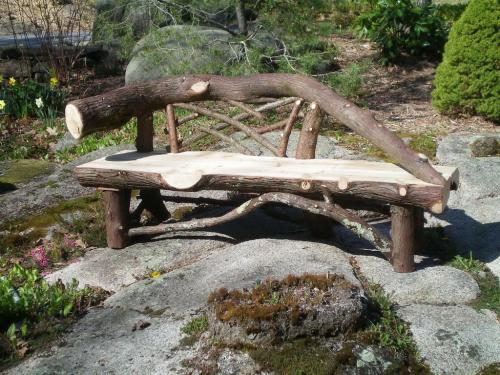

• Стиль кантри эффектно дополнит нарочито грубая модель из дерева (например, из бревна).

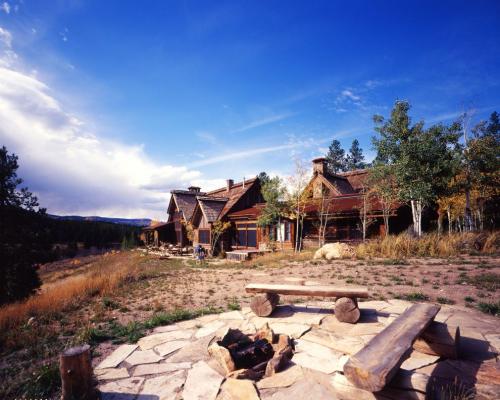

  Пара пеньков и распиленный вдоль ствол дерева – вот и готова лавочка в деревенском стиле

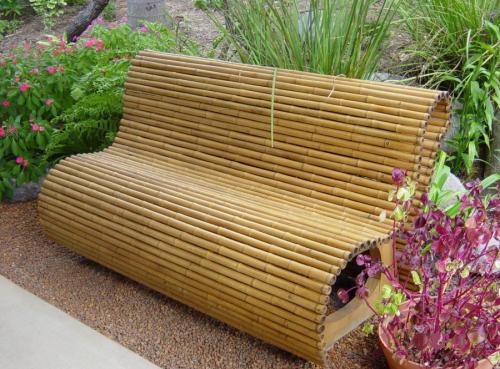

• Бамбуковые варианты «уживутся» в китайском или японском стилистическом направлении.



  Бамбуковые скамейки не боятся влаги и могут служить десятилетиями без особого ухода

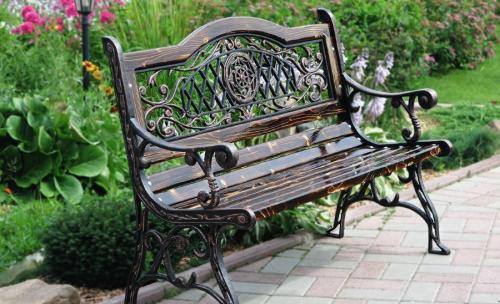

• Для элегантного английского стиля лучшим выбором станут комбинированные скамьи: с металлическим основанием и деревянным сиденьем.



  Такой элегантной модели и окружение нужно подходящее

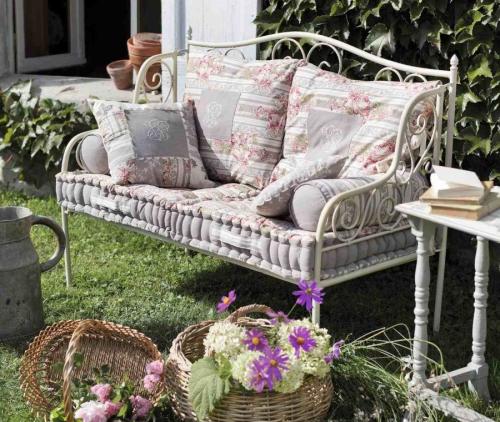

• Красивые и замысловатые изгибы – это то, что приемлет французский стиль с его пышностью и вычурностью.



  Скамейки во французском стиле часто дополняются удобными подушками на сидении и на спинке

• Природный стиль, как это следует из названия, приемлет только натуральные материалы, а значит, выбрав скамейку из пней, поленьев или грубых досок вы точно не ошибетесь.



  Скамейка из веток и спилов дерева – подходящий вариант для сада в природном стиле

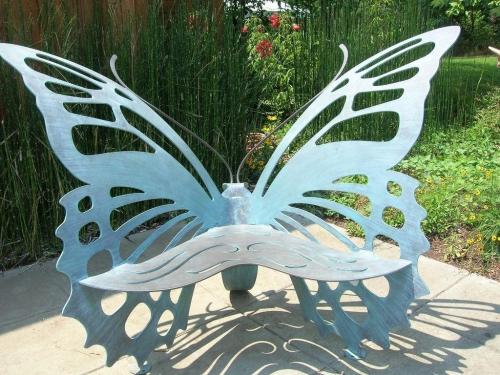

• Наконец эффектные животные (конь, кошка), созданные из металла и дерева прекрасно подойдут для винтажного направления в ландшафтном дизайне. Этот стиль «любит» необычные скамейки.
