Вентиляция в домах с газовыми плитами. Основные требования к вентиляции кухни с газовыми плитами

Вентиляция в домах с газовыми плитами. Основные требования к вентиляции кухни с газовыми плитами

Довольно часто вентиляция на кухне с газовой плитой как в частном доме, так и в квартире не соответствует необходимым нормам. Причины того, что вентиляционная система не справляется со своими обязанностями, могут заключаться в осуществлении ошибок при проектировании, строительстве или же во время очистки вытяжек.

Довольно часто вентиляция на кухне с газовой плитой как в частном доме, так и в квартире не соответствует необходимым нормам

Наиболее эффективным способом узнать качество работы вентиляционной системы является эксперимент с сигаретой, когда в кухонном помещении выкуривают сигарету, а затем возвращаются туда по прошествии 15–20 минут. Если в комнате до сих пор присутствует насыщенный запах дыма, то можно сделать вывод, что требования к вентиляции кухни с газовой плитой не соблюдены.

Требования к кухонному помещению

С учетом установленных норм воздухообмена, кухонное помещение, где будет установлена газовая плита, должно соответствовать приведенным ниже требованиям:

• высота потолков не должна быть менее 220 сантиметров;
• обязательно присутствие канала вентиляции или открываемой форточки, которая размещается в верхней части окна;
• под дверью, которая ведет в кухонное помещение, должна присутствовать довольно широкая щель (при отсутствии щели можно сделать отверстие непосредственно в самой двери, его площадь должна составлять от 25 см2).

Главные правила установки вентиляции в кухне частного дома

Вентиляция кухни с газовой плитой в частном жилище в первую очередь должна подразумевать собой присутствие свободного движения воздуха в комнате. Для этого в здании обязаны присутствовать специальные отверстия, в которые будет входить, и выходить воздух.

С учетом существующих требований, отверстие, способствующее притоку воздушных масс, должно быть размещено на внешней стене жилища, на высоте около 2 метров от фундамента.

В свою очередь, с учетом всех норм, отверстие для вывода воздуха из кухонного помещения располагается на крыше.

Но в этом случае следует учесть тот факт, что труба дымохода, куда осуществляется сведение всех каналов вентиляции, должна находиться на высоте более чем 50 сантиметров над кровлей.

С учетом того что кухонное помещение в доме — это одна из главных комнат, где требуется качественная вентиляция, то в ней просто обязательно осуществить монтаж вентиляционного канала, встроенного типа в который через присутствующую отдушину будет проникать исходящий поток воздуха.

Если вентиляция для кухни была правильно распланирована и смонтирована, то основная часть воздуха будет перемещаться из комнат дома в кухню, а уже оттуда, вместе с присутствующими там запахами и выделенными газами будет выходить наружу. Именно поэтому качеству вентиляционных каналов нужно уделять больше внимания.

Нормы вентиляции для газового котла. Устройство вентиляции помещения с газовым котлом

идеальная вентиляция котельной

Существуют следующие типы :

• Естественная и механическая по принципу тяги;
• Вытяжная, приточная и комбинированная по назначению;
• Канальная и бесканальная по конструктивному решению.

При оборудовании вентиляции помещения с газовым котлом с открытой камерой сгорания учитывается следующее:

• В помещении с газовым котлом оборудуется вентиляционный дымоход для отвода угарного газа на улицу;
• Устраивается общая система вытяжной вентиляции из помещения с газовым котлом;
• Обеспечивается приточная вентиляция в котельной для газового котла, поставляющая свежий воздух и кислород с улицы.

В качестве приточной вентиляции для помещения с газовым котлом вполне подойдут щели в окнах и дверях, зазоры, через которые в помещение может проникать воздух. Особенно это касается частных домов, где под котел отводится отдельная комната.

Если помещение закрывается герметично, требуется специальная система и приточная вентиляция для газового котла.

При выборе оборудования следует учитывать мощность котла, в противном случае затраты на установку газовой вентиляции не оправдают себя. Подача кислорода должна быть достаточной для поддержания нормального пламени. Иначе на теплообменнике накапливается копоть, уменьшается теплопроизводительность. Если в помещении с газовым котлом не обеспечен приток воздуха, в нем разряжается атмосфера. Падает уровень кислорода, может появиться обратная тяга, то есть продукты горения потянутся в помещение. Опасна ситуация, когда котел установлен на кухне. Поглощая кислород, он вызовет у людей кислородное голодание: резь в глазах, головную боль, недомогание.

Подсчитывая приток воздуха, учитывают и объемы помещения, в котором установлен котел.

Принцип движения воздуха

При механической тяге воздух приводится в движение вентилятором. Он располагается в вентиляционной решетке на входе воздуховода в помещение. При естественной тяге воздух двигается за счет разницы давления на улице и в помещении. И даже при наличии хорошей естественной тяги нелишней будет установка маленького вытяжного вентилятора, который поддержит движение воздуха.

Если оборудовать механический приток воздуха, то в помещении создается повышенное давление и отработанный воздух выталкивается через воздуховод.

Вытяжная вентиляция работает за счет принудительного удаления отработанного воздуха.

Существует еще один вид вентиляции газовой котельной – приточно-вытяжная или комбинированная. В данном случае это сочетание описанных ранее систем.

Канальная или бесканальная вентиляция

Бесканальная вентиляция для газового котла в частном доме представляет собой отверстия в потолке или стенах. Отверстия соединяют прилегающие друг к другу помещения. Например, между ванной комнатой и туалетом делается отверстие, а из туалета выводится вентиляционный канал наружу.

Канальная вентиляция помещения с газовым котлом это сложная система вентиляционных труб, проведенных по дому. Такой тип наиболее актуален для влажных и пыльных помещений.

Сечение труб и их расположение должен рассчитывать специалист.

Вентиляция для газа в частном доме. Какие надо выполнять требования

После этапа постройки или создания котельной переходят непосредственно к ее проектированию, и тут снова на первый план выходят нормы СНиП. Их достаточно много, поэтому рассмотрим только самые важные, непосредственно влияющие на стоимость и проектирование:

• на каждый котел , если их несколько, необходимо обустроить свою систему вентиляции;
• газовому котлу требуется отдельное помещение , если он мощнее, чем 30 кВт, в противном случае допускается установка в другом помещении (например, кухне), но при этом его площадь не должна быть меньше 15 м и потолок – не ниже 2,5 м;
• если котельная обустроена в отдельной пристройке , то последняя должна стоять на фундаменте;
• требуется обеспечить условия для удобной чистки вытяжки;
• продух (вентиляционное отверстие) на каждый кВт мощности должен составлять 8 см²в случае забора с улицы, или 30 см², если вентиляция забирает воздух из других помещений;
• вытяжка для котла в частном доме обязательно должна располагаться сверху ;

Систему вентиляции желательно дополнить вытяжкой для газового котла в частном доме Источник tigerrupakix.tumblr.com

• Для частного дома дымоход должен располагаться над крышей (считается от конька) на расстояние, большее, чем 2 м;
• В котельной должно быть открывающееся окно или форточка ;
• Высота помещений не может быть ниже, чем 2,2 м;
• Стены помещения должны соответствовать противопожарным нормам (минимум три четверти часа стойкости при пожаре);
• Горизонтальные участки дымоходов можно обустраивать только для принудительного типа вентиляции ;
• Вентиляция должна обеспечивать скорость воздуха при его движении по магистрали (приточной или вытяжки) не менее 1м/с;

Естественное освещение и вытяжка для котла в частном доме - одни из условия устройства правильной котельной Источник nerostroy36.ru

Дымоход газового котла для частного дома

Следует знать, что котельные на сжиженном газе не могут располагаться в цоколе зданий или подвалах. Обусловлено это требование здравым смыслом: при утечке топливо этого вида способно скапливаться в нижних слоях воздуха, и «стекать» вниз. В остальном, такая котельная, согласно нормам, может располагаться в отдельном строении или пристройке к дому, или на чердаке. Но, при этом, вентиляция в частном доме для газового котла налагает ряд обязательных требований :

• Вентиляция в котельной частного дома в данном случае должна использовать два горизонтальных канала , при этом один для дымохода вентиляции, располагается на ее уровне, а второй – ниже примерно на четверть метра, служит для очистки;
• Котел должен отстоять от стен помещения не менее чем на 0,1 м ;
• Дымоход не должен делать больше трех изгибов.

Как рассчитывается вентиляция

При расчете системы вентиляции стоит учитывать, что газовые котлы небольшой мощности (до 30 кВт), согласно законодательству, рассчитываются по несколько иной формуле, потому что ряд требований по СНиП отличается.

Итак, для естественного вентилирования помещения размерами 3 на 5 м, с высотой потолка в 3 м, нужно сначала посчитать объем: в данном случае он составит 45 м³(перемножаем все параметры). Теперь воздухообмен: 6 (та высота, которая должна бы быть) – 3 м (наш потолок) следует умножить на коэффициент «штрафа» 0,25 и прибавить 3 метра. Получится 3,75. Теперь следует понять, каково значение циркуляции воздуха: для этого показатель воздухообмена умножается на квадратуру помещения, в примере получится 168,75 м³– это то значение, которое нужно затем посмотреть в специальной таблице, чтобы определить диаметр воздуховода. В нашем случае это будет 225 мм.

Система отопления с газовым котлом Источник radio.enjob.ru

В случае газового котла, применяется схема 0,01м²/10кВт для приточных магистралей – то есть, если котел мощностью 30 кВт, то вентиляция котельной должна обеспечивать приток воздуха около 0,03 м³/сек, плюс, желательно заложить 30% запаса. Вытяжка же, согласно СНиП, должна быть сечением не менее 130 мм. Если отверстие приточной вентиляции не обеспечивает должного воздухообмена, то ставится принудительная приточная вентиляция.

Вентиляция кухни снип. Дополнительные требования

Какие еще требования и рекомендации можно найти в СНиП на отопление и вентиляцию жилых зданий?

Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, можно организовать вытяжку в кухне, а приток воздуха — в спальне. Собственно, документ конкретизирует рекомендацию: вытяжную вентиляцию следует предусматривать в кухнях, санузлах, ванных, туалетах и сушильных шкафах.

В сталинках можно увидеть две вентиляционных решетки в помещении кухни. Одна из них открывается в дымоход: дома строились под печное отопление.

• Вентиляция квартиры должна присоединяться к общему вентканалу не ниже чем в 2 метрах от уровня потолка. Инструкция призвана минимизировать вероятность опрокидывания тяги в ветреную погоду.
• При использовании отдельных помещений в жилом доме для общественных нужд они снабжаются собственной системой вентиляции, не связанной с общедомовой.
• При температуре самой холодной пятидневки ниже -40С для трехэтажных и более высоких зданий допускается оборудование приточной вентиляции системами подогрева.
• Газовые котлы и колонки со сбросом продуктов сгорания в общую вентиляцию допускается устанавливать лишь в зданиях не выше пяти этажей. Твердотопливные котлы и водонагреватели и вовсе могут быть установлены лишь в одно- и двухэтажных зданиях.
• Приточный воздух рекомендуется подавать в помещения с постоянным пребыванием людей. Что, собственно, опять-таки приводит нас к уже упомянутой схеме: приток воздуха через жилые комнаты и вытяжка через кухню и санузел.

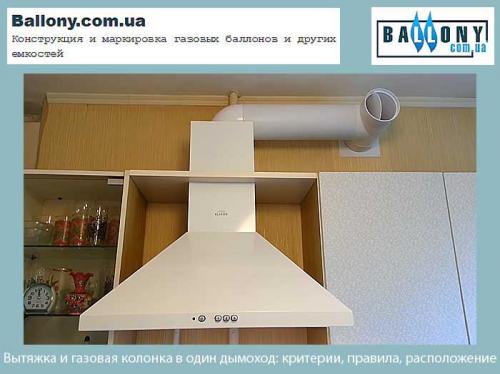

Требования к вытяжке на кухне с газовой плитой и колонкой. Совмещение вытяжки и газовой колонки: критерии, правила, расположение, вентиляция, мифы

Здравствуйте, уважаемые читатели. Возможна ли такая картина: вытяжка и газовая колонка в один дымоход? Можно ли вообще такое устраивать? Насколько это противоречит нормам безопасности?

В некоторых случаях собственники кухонь решают поменять место расположения газовой колонки. И так получается, что её новая позиция приходится на позицию вытяжки. Образуется вопрос возможного совмещения.

Критерии и правила

Нормы СНиП, противопожарные критерии и прочие правила запрещают совмещение колонки и дымохода. В результате этого серьёзно снижается функциональность вентиляции. Также часто в подобных ситуациях отрицательные последствия касаются и самого газового аппарата. Например, он может погаснуть во время работы, у него не загораются фитили. Нередко он издаёт неприятные шумы.

Причина кроется в срабатывания индикатора тяги. А он в свою очередь подействовал из-за наличия вытяжки и газовой колонки в одном помещении.

Основной угрозой подобного совмещения является риск проникновения угарного газа в помещение. Он направляется из колонки. А вытяжка своей тягой выбрасывает его от функционирующего газового аппарата. В результате помещение наполняется опасным газом.

Особенно велик риск, если ещё при этом закрыты окна. Тогда отсутствует естественная вентиляция. И под угрозой оказываются как жильцы конкретной квартиры, так и их соседи. Правда, пострадать могут только соседи с верхних этажей.

Если вы проживаете на последнем этаже дома, тогда под угрозу ставите только себя и своих домочадцев.

Если вы обнаружили, что у каких-то хозяев устроена колонка и вытяжка одновременно на кухне, немедленно сообщите об этом. Заявить можно в городскую или областную газовую организацию.

Мифы о вытяжке

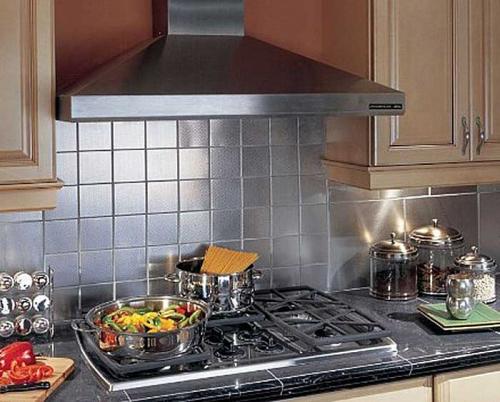

Многие хозяева располагают над плитой вытяжку. Они полагают, что с помощью такой установки обеспечивают вентиляцию. Это глубокое заблуждение!

Также мифами являются следующие положения:

1. Вытяжка осиливает весь объём воздуха в помещении за счёт собственной мощности.
2. Объём кухни обуславливает мощь вытяжки. Чем он солиднее, тем серьёзнее должна быть и мощность.

Критерии СНиП не рассматривают вытяжку, как средство воздухообмена. Нет и нормативов его применения.

Ведь многие здания в нашей стране воздвигнуты с основой на естественную вентиляцию.

Критерии вентиляции

Они отражены в строительных нормативах. В серийных домах вентиляционные каналы за час пропускают 150-180 куб.м. воздуха.

Многие вытяжки за этот же интервал производят 600-1100 куб.м.

Норматив касается двух типов вентиляции: естественной и механической. Для первой стандарт – это трёхкратный объём воздуха. Для второй – 10-12 кратный.

Вытяжка не является вторым видом вентиляции, как заявляют многие продавцы. Она вообще не выполняет функцию вентилирования. Её главная задача – устранять загрязнённый воздух в одной зоне – над плитой.

И вытяжка берёт воздух только на дистанции, которая идентичная его всасывающему отверстию. А выбрасывает воздух со значением в 15 этих диаметров.

Поэтому вытяжка не забирает воздух выше своей позиции. Берёт только тот, что находится под ней и рядом с ней.

Как расположить колонку и вытяжку на кухне

Если в силу разных обстоятельств вам приходится на кухне ставить газовый аппарат, и вытяжку, вам нужно соблюдать такие критерии:

1. У газовой техники должен быть отдельный дымоход.
2. К нему подключается колонка.
3. Наличие на кухне окна с форточкой.
4. Наличие вентиляционного канала. В него нельзя подключать приборы с вентиляторами.

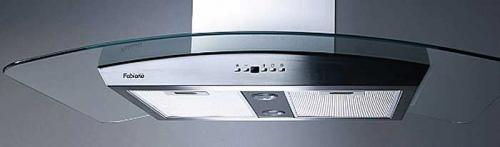

Газовщики могут запретить монтаж только вытяжки, имеющей вентилятор. Ставить сорбционную вытяжку можно.

Эта модификация не отводит воздух в вентканал. Она применяет поглощающие фильтры.

Таким образом, наибольшую угрозу при совмещении колонки и вытяжки представляет её версия с вентилятором.

При определённых погодных условиях тяга слабеет в дымовом туннеле. И если в это время на кухне есть даже малейшее разрежение, наступают негативные последствия, обозначенные ранее.

Колонка может не включаться. А воздух на кухне наполнится опасными элементами, в том числе и угарным газом.

Заключение

Не нарушайте нормы безопасности. Монтируйте на кухне либо одну газовую колонку , либо только вытяжку. А третий вариант – сорбционная вытяжка.

Требования к вентиляции кухни с газовой плитой и котлом рб. Критерии и нормативы

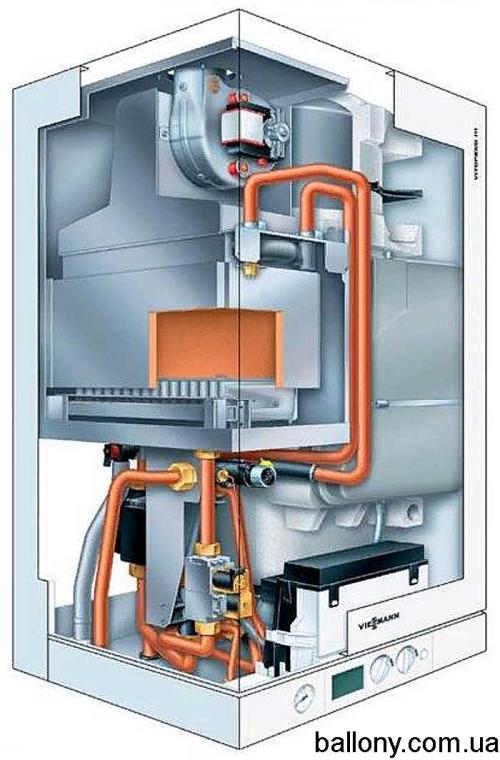

Существуют свои нормы вентиляции для газового котла и помещения с ним. Имеет значение тип отсек сгорания аппарата – закрытый или открытый.

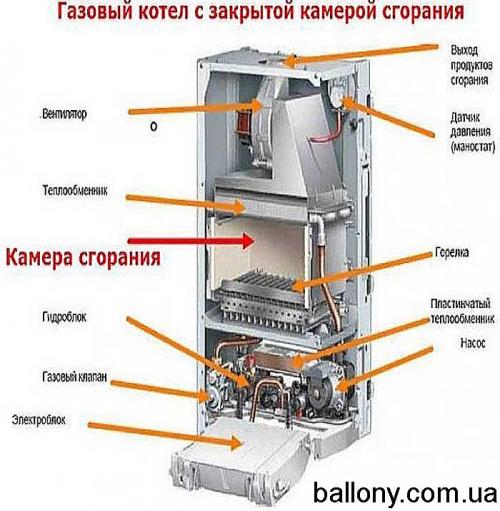

Котлы с закрытой камерой сгорания должны оснащаться коаксиальным каналом. По нему синхронно идут два процесса: в горелку проникает воздух с улицы, и устраняются результаты горения.

Вентиляция в помещении с газовым котлом монтируется с учётом таких критериев:

1. Максимальное число единиц газовой техники для подключения к дымоходу – 2. При этом не имеет значения их удалённость и позиция.
2. Продукты горения проникают в дымоходы на дистанции минимум 50 см на различные уровни. При подаче только с одного уровня в дымоотвод ставится рассечка, имеющая высоту от 50 см.
3. Абсолютная герметичность все вентиляционной системы. Должна исключаться даже минимальная утечка горючего и копоти.
4. Швы на участках соединений дымоотводов покрываются термостойким герметиком.
5. Все элементы системы оснащаются термоизоляцией. Это ключевая мера против возгорания.
6. Вентиляция оборудуется та, чтобы образовывался отток в трёхкратном воздухообмене, шла подача с одним оттоком, и добавлялся воздушный объём для горения.

Для аппаратов с открытой камерой сгорания основные критерии отражены в СниП 2.04. 05-91. Если их мощность не превосходит 30 кВт, их можно монтировать на кухне, только там должна отсутствовать плита.

А модели с закрытым отсеком в этих помещениях использовать позволяется.

Если мощность аппарата свыше 30 кВт, для него создаётся отдельная пристройка – котельная. К ней предъявляются следующие требования:

1. Наличие двух вариантов воздухообмена: принудительного и естественного.
2. Площадь – минимум 15 кв.м.
3. Наименьшая высота потолков – 2,4 м. По нормам это показатель 6 м. но если он меньше, применяется поправочное значение 0,25 на каждый метр вниз.
4. На 1 куб.м окна по площади достигают 300 кв.см.
5. Наличие отдельного входа. В пристройке можно устроить дверь, ведущую в жилой сектор.
6. Участок монтажа оборудования покрывается негорючими материалами, например листами из металла или асбокартона.
7. Если монтируется техника с открытой горелкой, минимальная длина дымоотвода составляет 4 м, количество поворотов в углах – не более 3. Это важно условие для образования тяги.

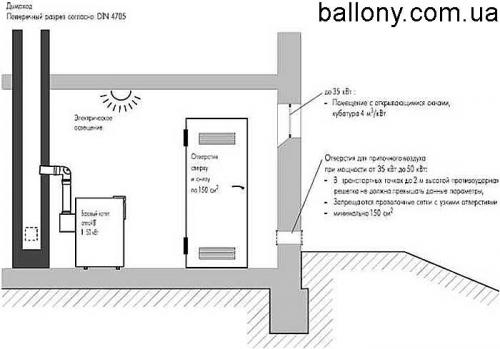

Схематически вентиляцию в котельной отображают так:

Канала для воздушной циркуляции нужно создавать ещё на стадии строительства. Их минимальный диаметр – 20 см. После финальных расчётов можно монтировать вентиляторы и небольшие решётки с переходными гильзами.

Вентиляция помещений с газовым оборудованием. Требования к притоку воздуха в топочную

На основании СП 41-104-2000 (пункт 13.4) приток воздуха в котельную с газовым котлом должен быть трехкратным. Т.е. воздух в помещении за 1 час должен смениться 3 раза.

В противном случае вытяжка будет обеспечивать только работу котла, но продукты горения начнут скапливаться в помещении: в воздухе, на стенах, на потолке и т.д. Также трехкратный приток воздуха необходим для аварийного удаления газа (в случае его утечки) и продуктов горения при их попадании в жилое помещение.

Проверку трехкратного воздухообмена и соответствия сечения вентиляционной трубы расчетной площади воздуховодов общепринятым нормам осуществляют специалисты по вентиляционным установкам. Для этого учитывается расход и скорость движения воздуха, замеренные с помощью анемометра.

Каждый домовладелец может купить анемометр и заранее произвести замеры скорости воздуха в трубе до прихода инспектора газовой службы. Анемометры продаются даже на Алиэкспресс

Но сейчас также введен СП 281. На основании его пункта 14.3 для аппаратуры с мощностью от 50 кВт допустим однократный приток воздуха в помещение топочной в частных домах. Аналогичные требования введены для более мощного оборудования (от 360 кВт).

Они регламентируются п. 17.11 СП 89. В этом документе говорится о том, что приток воздуха должен быть не меньше однократного в час, хотя точный расчетный воздухообмен определяется на основании реальных замеров. Перед установкой вентиляции в котельной с газовым котлом рекомендуется уточнить требования к кратности притока воздуха у газовой службы конкретного региона.

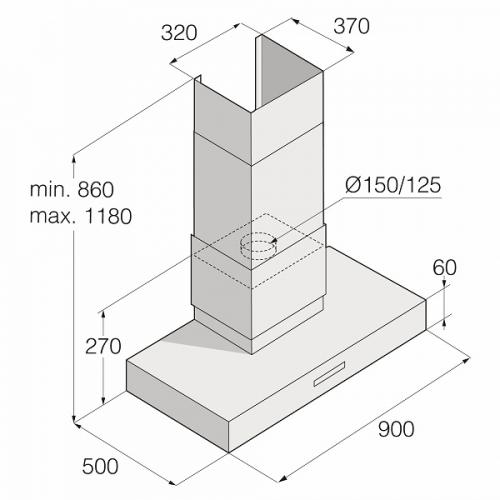

Вытяжка для газовой плиты в квартире. Особенности монтажа

Завершая разговор про вытяжки, не будет лишним напомнить не только о необходимости правильного монтажа этого несложного прибора, но также об организации правильной системы вентиляции в жилом помещении. Ведь тут кроется гораздо больше подвохов, чем можно представить на первый взгляд. Самый очевидный, наверное, знаком многим: после установки стеклопакетов в квартире нарушается приток воздуха, воздух в помещении становится слишком сухим, кислорода мало. О достаточном притоке нужно помнить и при установке вытяжки: ведь если в квартиру не попадает достаточно воздуха, то и «откачать» его наружу будет сложнее.

Второй момент — высота установки вытяжки относительно варочной поверхности. Рекомендуемые значения — менее 75 см для газовой плиты и 65 см для электрической. Если вытяжка над плитой будет расположена высоко, лучше выбрать модель с более широкой, чем варочная панель, поверхностью для забора воздуха.

Про потери мощности, связанные со слишком длинным или извилистым воздуховодом, мы уже упоминали, а вот про необходимость обеспечения естественной вентиляции многие продолжают забывать и по сей день. В ходе установки вытяжки нередко блокируется изначальное вентиляционное отверстие, в результате чего воздух из кухни перестает уходить естественным образом. В результате вытяжку приходится включать гораздо чаще — просто чтобы «проветрить» помещение.

Наиболее простым способом подключения вытяжки к системе вентиляции является гибкая серебристая труба-гофра. Выглядит она, впрочем, не слишком эстетично и вдобавок может шуметь во время работы. Решение — жесткий воздуховод из металлических или пластиковых труб.

Перед монтажом нелишне будет проверить все размеры и разметить поверхность для монтажа: эти указания можно найти в инструкции для вытяжки.

Самое простое в монтаже вытяжки — подключение к электросети. Большинство купольных моделей позволяют «спрятать» провод под декоративным коробом (под ним же спрячется и часть воздуховода). Такое решение потребует наличия розетки или хотя бы провода, расположенного в верхней части кухни (под потолком). Понятно, что подумать об этом лучше заранее — на стадии проектирования кухни.
