Как устроена вентиляция в многоквартирном доме. Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Как устроена вентиляция в многоквартирном доме. Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:

• воздушные каналы;
• вентиляционную шахту;

Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.

В зависимости от типа побуждения начала тяги, такие системы принято разделять на:

• естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
• комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
• принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.

Если в многоэтажном доме применяется естественная вентиляция жилых зданий — наличие вентшахты обязательно.

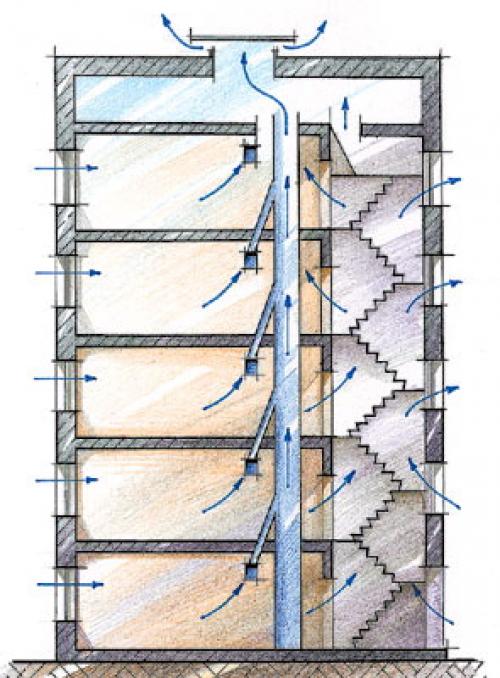

Схема типичной общедомовой вентшахты

Требования к ее обустройству просты и едины для всех зданий:

• герметичность;
• пропускная способность соответствует проектному объему;
• соответствие санитарно-гигиеническим нормативам;
• пожаробезопасность.

Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.

Для выбора типа вентиляции необходимо учитывать все факторы, такие как:

• количество этажей;
• место расположения относительно других сооружений;
• уровень внешних шумов;
• загрязнённость окружающей среды.

Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.

Как устроена вентиляция в 9 этажном доме. Устройство и схемы вентиляционных шахт 5 и 9 этажных домов

Вентиляция – это одна из важнейших инженерных систем многоквартирных домов, оказывающая значительное влияние на здоровье жильцов и удобство проживания.

Как устроена вентиляция 5 и 9 этажных домов

• Схема вентиляции многоэтажных зданий

  Движение потока воздуха по помещениям должно быть направлено из спален и гостиных в зоны выведения, то есть в кухни и туалеты;

• Силу вытяжения вентиляции 9 этажного дома следует рассчитывать таким образом, чтобы не нарушалось движение потоков во всех помещениях, а также соседних квартирах;
• Чтобы уменьшить затраты на обогрев приточного воздуха, необходимо оборудовать систему вентиляции в 5 этажном доме временным отключением или режимом ожидания;
• Какими бы не были погодные условия, вентиляция должна работать и быть управляемой;
• Вентиляционные шахты не могут быть источниками шума и гула с улицы. Гудение вытяжных вентиляторов следует свести к минимуму.

Требования к вентиляции панельных домов

Одинаково плохи как слишком интенсивная, так и слабая вентиляции 9 этажных домов.

О избыточной можно говорить, если зимой из квартиры выносится тепло, температура воздуха в квартире падает, жильцы ощущают сквозняки от окон.

Слабая вентиляция характеризуется плохим выводом загрязненного запахами и газами воздуха из туалетов и кухонь. В квартирах со слабой вентиляцией высокая влажность, быстро развивается плесень, микробы. Воздух не очищается от пыли, химических паров мебели и электроприборов. Такая атмосфера опасна для жильцов любого возраста, однако сильнее страдают дети.

Согласно нормам, система вентиляции в 5 этажном доме должна обеспечить следующий воздухообмен:

• В туалете 50 кубометров воздуха в час;
• В ванной 25 кубометров в час;
• На кухне 90 кубометров в час;
• Спальни, кабинеты, гостиные 3 кубометра на 1 кв. метр площади помещения в час.

Обеспечение вентиляции в 9 этажном доме

Вентиляция 9 этажных домов работает по следующей схеме: воздух проникает в квартиру через форточку и выводится через вентканалы на кухне и в туалете. Для организации оттока воздуха в жилых зданиях оборудуется поэтажный вентблок. Он представляет собой магистральную трубу, к которой подходят два или один сборный канал, выходящие в точку отвода квартиры. Каналы-спутники соединяются с магистральным каждые два этажа. Схема вентиляции 9 этажного дома предусматривает наличие теплого чердака и вывод труб 8 и 9 этажей непосредственно в атмосферу. При этом схемы вентиляции 9 этажного дома рассчитываются стандартные для температуры воздуха на улице +5 градусов и полного отсутствия ветра.

Плюсы и минусы схем вентиляции 5 этажных домов

Плюсы схемы вентиляции 5 этажного дома:

• Дешевые монтажные работы;
• Владелец квартиры может уменьшить интенсивность потока, закрыв форточку;
• Можно усилить тягу, вставив вентиляторы.

Минусы схемы вентиляции 5 этажного дома:

• Через форточки в дом попадает шум, пыль;
• На нижних этажах вентиляция может быть слишком интенсивной, а на верхних — недостаточной;
• Летом тяга практически отсутствует;
• На работу вентиляции влияют погодные условия.

Вентиляция в многоквартирном доме не работает. Способы решения проблемы слабой вентиляции

Если вентиляция все же работает, но не справляется, а с притоком воздуха все в порядке, то в этом случае вполне можно использовать вытяжку. Она ставится, как правило, на кухне и в санузлах и требует включения вручную. Если вентиляция не работает только в ванной и туалете, ставят осевой вентилятор прямо на отверстие вытяжки в обеих комнатах. При выборе такого вентилятора не стоит забывать об обратном клапане, чтобы запахи из общего канала вентиляции не шли к Вам в санузел.

Если все же по тем или иным причинам Вас не устраивает и вытяжка, можно использовать–, соединяющие улицу и комнату. То есть воздух с улицы поступает прямо в комнату. Обычно такие клапаны ставят рядом с батареей, поскольку в летнее время воздух нагревается идущим от радиатора теплом, к тому же их можно закрыть занавесками или вообще поставить между стеной и батареей, тогда их совсем не будет видно.

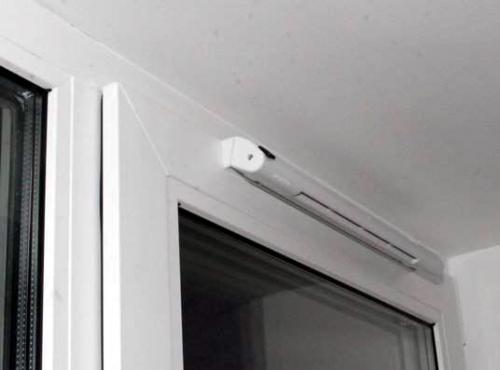

Приточные клапаны снабжены двумя задвижками и могут быть как полностью закрытыми, так и полностью открытыми. Внутри такие клапаны оснащены решеткой для защиты от грязи и влаги. Чтобы шум с улицы не шел в комнату, на внутренней части ставят шумоизоляционную коробку. Кроме того, если Вы еще не успели приобрести пластиковые окна, но планируете, обратите внимание на окна из ПВХ со встроенными приточными клапанами – решаются сразу две проблемы: вопрос герметичности и вопрос с циркуляцией воздуха.

Но есть у приточных клапанов и минусы:

• при отсутствии вблизи источника тепла холодный воздух идет на пол и начинает “тянуть”;
• пыль и грязь во время установки клапанов;
• многие клапаны работают только при заметной разнице температур, в противном случае они малоэффективны;
• в зимнее время из клапанов может дуть даже в закрытом состоянии;
• чтобы клапан был более продуктивен, необходима исправная работа вытяжки в квартире.

Поэтому прежде чем покупать приточные клапаны, внимательно ознакомьтесь с их характеристиками и возможностями.

Герметичность дверных проемов также может объяснять, почему в квартире плохая вентиляция. Если щель между дверью и порогом увеличить до необходимых двух сантиметров, то воздух сможет спокойно перемещаться по всей площади, циркулируя от одной комнаты к другой. Можно сделать декоративные вырезы или просто вырезать ряд круглых отверстий и разнообразить дизайн дверей и интерьер в целом.

Источник: https://milyj-dom.ru-land.com/novosti/ventkanaly-v-mnogokvartirnom-dome-konstruktivnye-osobennosti

Естественная вентиляция в квартире. Виды вентиляции в квартире

Система вентиляции в жилых многоэтажных домах делится на несколько видов:

• по способу перемещения воздуха: естественная (гравитационная) и искусственная (принудительная) вентиляция;
• по назначению: приточная, вытяжная и приточно-вытяжная;
• по зоне обслуживания: общеобменная и местная;
• по виду конструкции: моноблочная и наборная.

Естественная вентиляция — это циркуляция воздуха, которая происходит за счет перепада температур воздуха и атмосферного давления на улице и в квартире. Данная система вентиляции полностью зависит от погодных условий.

При искусственной вентиляции циркуляция воздуха создается при помощи специального оборудования. Бывает как приточной, так и вытяжной.

Приточная вентиляция подает свежий воздух в комнату, а вытяжная — удаляет отработанный воздух при помощи вентилируемых приборов.

Приточно-вытяжная система вентиляции предусматривает одновременную подачу свежего воздуха и удаление отработанного воздуха из помещения. на сегодня единственный эффективный тип вентиляции в квартире.

Общеобменная (центральная вентиляция) — предусматривает вентиляцию всего помещения. Может быть как приточной, так и вытяжной. Приточную общеобменную вентиляцию организуют с использованием подогрева или фильтрации подаваемого воздуха. Для вытяжной достаточно вентилятора, чтобы ускорить процесс удаления отработанного воздуха.

Местная вентиляция также может быть приточной и вытяжной, но, в отличие от общеобменной, в местной системе подача/удаление воздуха происходит в определенном месте, например в зоне образования и локализации вредных газов (в производственных помещениях). В квартирных условиях яркий пример местной вентиляции — кухонная вытяжка.

Источник: https://milyj-dom.ru-land.com/stati/ventilyaciya-v-kvartire-svoimi-rukami-za-neskolko-chasov-no1-osnovnye-vidy-ventilyacii-v

Вентиляционная шахта в многоквартирном доме. Необходимость вентиляции в многоквартирном доме

формирование микроклимата

При стирке, мытье посуды и приеме душа в воздух выделяется водяной пар. Частички ворса с одежды и ковров, эпителия и шерстинок домашних питомцев образуют пыль. Во время приготовления еды испаряются запахи и мельчайшие капельки жира.

Если многоквартирный дом не оснащен системой вентиляции, все продукты жизнедеятельности людей остаются в помещениях. Создаются условия опасные для здоровья людей и сохранности их имущества. Плесень разъедает стены и мебель, а жильцы страдают от аллергии и астмы. В таких квартирах хуже всего чувствуют себя малыши и пожилые люди.

Функции вентиляции в жилом помещении:

• Обеспечивать проникновение чистого воздуха в квартиры;
• Вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
• Регулировать влажность в жилых и подсобных помещениях.

Если во время приготовления пищи с открытой форточкой запахи распространяются в соседние комнаты, система вентиляции в многоквартирном доме работает неудовлетворительно. Еще один показатель того, что вентиляция в доме не работает — интенсивное скопление пыли в углах, на вентиляционной решетке и под потолком. Уже через день-другой после уборки можно заметить облачка пыли под мягкой мебелью.

Чаще всего от этого страдают жители последних этажей. Объясняется плохая тяга недостаточным расстоянием между вентиляционной решеткой в квартире и концом вентканала. В норме должно быть не меньше 2-х метров. Нередко условие это не выполняется из-за наличия теплого чердака в многоквартирном доме и вентиляция работает не так, как задумано проектировщиками.

Источник: https://milyj-dom.ru-land.com/novosti/sistema-ventilyacii-v-mnogokvartirnom-dome-shemy-ventilyacii-v-kvartirah-mnogoetazhnogo-doma

Как устроена вентиляционная шахта в панельном доме 5 этажей. Схема вентиляции в панельном доме

Только зная, как устроена вентиляционная шахта в панельном доме, можно понять принцип ее действия. Создание схем вентиляции панельного дома должно проводиться с обязательным зонированием по чистоте. Т.е. возможности перетекания грязного воздуха в жилые помещения из вспомогательных не должно быть. Идеальный вариант – слияние в блоки вентиляционных шахт отдельных помещений.

Структуры воздухообмена свободного побуждения притока, вывода воздуха оптимально монтировать раздельно. Вентиляционная система панельного дома в состоянии предусматривать соединение каналов вентиляции нескольких этажей к одному общему. Этот способ осуществляется через один либо несколько этажей.

Вытяжные каналы 2-х верхних этажей не нужно подсоединять к единому каналу, поскольку практичнее раздельное их отведение. Сейчас используются 2 варианта схем для создания воздухообмена:

• с перемешиванием воздуха
• с вытеснением воздуха

Воздухообмен посредством смешивания типичен для помещений, где есть воздухонепроницаемая пароизоляция, а также строений из бетона и кирпича с воздухонепроницаемыми стенками. Вытяжная, приточная вытяжки делаются при помощи незначительных вентиляционных окошек, причем щели в дверных, оконных проемах также учитываются.

По причине большой локальной интенсивности потоков воздуха, грязный и свежий кислород перемешиваются очень результативно, а затем выводятся. Однако полностью удалить вредные примеси просто нельзя, поскольку в помещении всегда имеются зоны с около нулевой интенсивностью движения воздушных масс. Только правильно организованная вентсистема позволит достигнуть требуемого эффекта.

Схема вентиляции в многоэтажном доме. Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

• обеспечивать проникновение чистого воздуха в квартиры;
• вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
• регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

• с естественным притоком и вытяжкой;
• с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к вентиляционным решёткам, расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

• установка глухих стеклопакетов из металлопластика;
• устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
• монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Источник: https://milyj-dom.ru-land.com/novosti/ventkanaly-v-mnogokvartirnom-dome-konstruktivnye-osobennosti

Как работает вентиляция в квартире. Устройство вентиляции в многоэтажных домах

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

• Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
• Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
• Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

• герметичность;
• высокая производительность;
• пожаробезопасность;
• соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Источник: https://dom-na-vodah.ru/stati/obustroystvo-ventilyacii-v-zhilom-pomeshchenii-no1-osnovnye-vidy-ventilyacii-v-kvartire

Вентиляция в многоквартирном доме нормы. Кто должен проверять и чистить вентиляцию в многоквартирном доме?

Сразу скажем, что проверять, следить за исправностью, ремонтировать и чистить внутриквартирную и внутридомовую вентиляцию обязана управляющая организация данного многоквартирного дома (МКД). Неважно, будет это УК, ТСЖ, ЖК или ЖСК.
Обследование и очистку вентиляции (и дымовых каналов) в многоквартирных домах управляющая организация вправе производить своими силами либо с привлечением специализированной компании .

Ниже перечислены нормативные документы регламентирующие нормы правила надлежащего содержания систем вентиляции и дымоудаления в многоквартирных домах.

Постановление Правительства РФ от 13.08.2006 N 491 (ред. от 29.06.2020) «Об утверждении Правил содержания общего имущества в многоквартирном доме»

Пункт 2. В состав общего имущества включаются:
а) помещения в многоквартирном доме, не являющиеся частями квартир и предназначенные для обслуживания более одного жилого и (или) нежилого помещения в этом многоквартирном доме (далее — помещения общего пользования), в том числе межквартирные лестничные площадки, лестницы, лифты, лифтовые и иные шахты , коридоры, колясочные, чердаки, технические этажи (включая построенные за счет средств собственников помещений встроенные гаражи и площадки для автомобильного транспорта, мастерские, технические чердаки) и технические подвалы, в которых имеются инженерные коммуникации, мусороприемные камеры, мусоропроводы, иное обслуживающее более одного жилого и (или) нежилого помещения в многоквартирном доме оборудование (включая котельные, бойлерные, элеваторные узлы и другое инженерное оборудование);

Постановление Госстроя РФ от 27.09.2003 N 170 «Об утверждении Правил и норм технической эксплуатации жилищного фонда»

П. 5.7.2. Персонал, обслуживающий системы вентиляции жилых домов, обязан производить:
плановые осмотры и устранение всех выявленных неисправностей системы;
замену сломанных вытяжных решеток и их крепление;
устранение неплотностей в вентиляционных каналах и шахтах;
устранение засоров в каналах;
устранение неисправностей шиберов и дроссель-клапанов в вытяжных шахтах, зонтов над шахтами и дефлекторов.

1. Приложение №4 ПЕРЕЧЕНЬ РАБОТ ПО СОДЕРЖАНИЮ ЖИЛЫХ ДОМОВ

Пункт Д. Прочие работы
1. Регулировка и наладка систем центрального отопления.
2. То же вентиляции.

2. Приложение № 17 ПЕРЕЧЕНЬ РАБОТ, ОТНОСЯЩИХСЯ К ТЕКУЩЕМУ РЕМОНТУ

П. 14. Вентиляция
Замена и восстановление работоспособности внутридомовой системы вентиляции включая собственно вентиляторы и их электроприводы.

Постановление Правительства РФ от 3 апреля 2013 г. N 290 (редакция от 29 июня 2020 г.) «О минимальном перечне услуг и работ, необходимых для обеспечения надлежащего содержания общего имущества в многоквартирном доме, и порядке их оказания и выполнения».

II. Работы, необходимые для надлежащего содержания оборудования и систем инженерно-технического обеспечения, входящих в состав общего имущества в многоквартирном доме
П. 15. Работы, выполняемые в целях надлежащего содержания систем вентиляции и дымоудаления многоквартирных домов:
— техническое обслуживание и сезонное управление оборудованием систем вентиляции и дымоудаления, определение работоспособности оборудования и элементов систем;
— контроль состояния, выявление и устранение причин недопустимых вибраций и шума при работе вентиляционной установки;
— проверка утепления теплых чердаков, плотности закрытия входов на них;
— устранение неплотностей в вентиляционных каналах и шахтах, устранение засоров в каналах, устранение неисправностей шиберов и дроссель-клапанов в вытяжных шахтах, зонтов над шахтами и дефлекторов, замена дефективных вытяжных решеток и их креплений;
— проверка исправности, техническое обслуживание и ремонт оборудования системы холодоснабжения;
— контроль и обеспечение исправного состояния систем автоматического дымоудаления;
— сезонное открытие и закрытие калорифера со стороны подвода воздуха;
— контроль состояния и восстановление антикоррозионной окраски металлических вытяжных каналов, труб, поддонов и дефлекторов;
— при выявлении повреждений и нарушений — разработка плана восстановительных работ (при необходимости), проведение восстановительных работ.
