Вентканалы в многоквартирном доме. Конструктивные особенности

Вентканалы в многоквартирном доме. Конструктивные особенности

Вентиляционная шахта создается из нескольких бетонных блоков. Места стыков между ними заполняются специальным связующим составом. В новых домах они могут быть выполнены из пластика или металла.

На крыше конец вентшахты оборудуется специализированным зонтом. Он защищает от загрязнения — препятствует проникновению внутрь листвы, осадков, мусора.

Существует несколько разновидностей воздуховодов:

• Встроенные вентканалы. Имеют прямоугольное или квадратное сечение. Закладываются на этапе строительства. Выполняются из кирпича или железобетонных блоков.
• Накладные воздуховоды (подвесные). Монтируются после окончания строительства и проведения отделочных работ. Изготавливаются из листовой стали, прошедшей оцинковку. Нуждаются в качественной шумоизоляции. Без нее движение воздуха по шахте будет создавать сильный шум.
• Наружные вентканалы. Устанавливаются на внешней стороне стен. Могут изготавливаться из вышеназванных материалов.

Создание вентиляционной системы состоит из нескольких этапов:

1. Осуществление расчетов (учитывается метраж помещений).
2. Проектирование вентиляции – создание схемы вентканалов дома. В ней отображен тип вентиляционной системы и другие особенности и характеристики.
3. Разработка чертежа по схеме. Он согласуется с тех. службами. На основании его подготавливаются необходимые разрешительные документы.
4. Монтаж вентканалов.
5. Проверка ее работоспособности и соответствия всем нормам и требованиям.

В домах советской постройки система вентиляции закладывалась по бюджетному принципу. Поэтому она не всегда справляется со своими задачами, требует модификации. В современных зданиях системы вентилирования воздуха разработана с использованием инновационных инженерных технологий, отвечает требованиям мировых стандартов.

Вентиляционная шахта в многоквартирном доме. Устройство вентиляции в многоэтажных домах

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

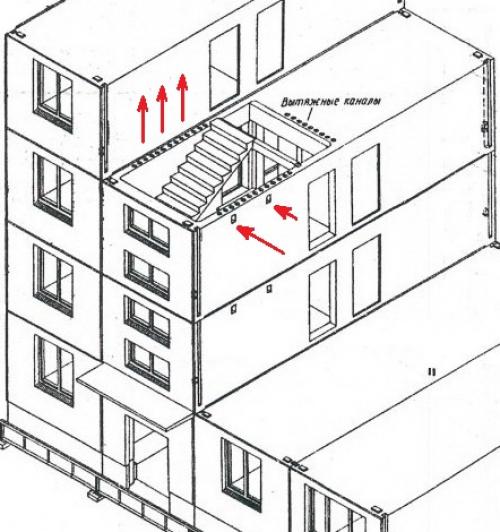

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

• Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
• Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
• Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

• герметичность;
• высокая производительность;
• пожаробезопасность;
• соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Источник: https://milyj-dom.ru-land.com/stati/shemy-sistem-ventilyacii-v-mnogokvartirnom-dome-vybor-sistemy-ventilyacii

Схема вентиляции в многоэтажном доме. Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

• обеспечивать проникновение чистого воздуха в квартиры;
• вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
• регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

• с естественным притоком и вытяжкой;
• с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

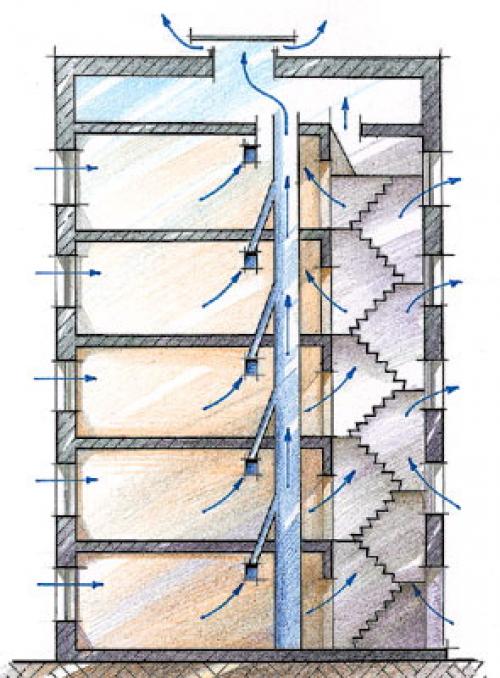

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к вентиляционным решёткам, расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

• установка глухих стеклопакетов из металлопластика;
• устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
• монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

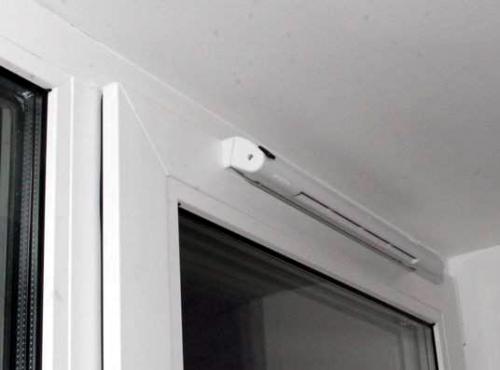

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Вентиляция в многоквартирном доме не работает. Как должна работать исправная вентиляция в квартире?

Если у вас не работает вентиляция в квартире, куда обращаться подскажет конечно интернет. Но как понять, работает система воздухообмена или нет? Рассмотрим стандартную схему вентиляции обычной квартиры многоэтажного дома. Она состоит из двух систем, приточной и вытяжной. Попробуем понять, как осуществляется функционал каждой:

• Основы вытяжной системы МКД определяются расчетами и строительным проектом. В каждом доме имеются вентканалы, устраиваемые рядом с кухней и санузлом. Они подымаются на крышу дома. В домах малой этажности, каждая кухня и ванная имеют собственные каналы. В высотках квартирные вентканалы-спутники подсоединяются к общедомовым вентиляционным шахтам. В исправных каналах образуется естественная тяга за счет подъема теплого воздуха и перепада давлений. На нижних этажах тяга должна быть отличная, на верхних в летнюю жару, с ней возможны проблемы. Проверяют тягу специальным приборчиком - анемометром, но им пользуются только специалисты служб эксплуатации. В быту можно удостовериться в наличии тяги пуская дым сигареты в вытяжку или приложив к вентрешетке листок тонкой бумаги. Если он прилип к решетке - система работает;
• О приточной вентиляции строители часто забывают. Года 3-4 прошло, как самые продвинутые из застройщиков стали устанавливать в квартирах приточные клапаны . В прошлом веке функционал притока осуществлялся через неплотные притворы и дефекты деревянных переплетов оконных заполнений. Свежая приточка втягивалась в квартиру, вытесняя отработанный воздух в туалет и на кухню. Пластиковые окна блокируют этот вариант притока. Хозяевам придется регулярно открывать для проветривания окна, либо установить в квартире приточную установку . Подбирают ее по производительности, рассчитав по нормативам необходимый объем притока для вашей семьи. Исправная система вентиляции предполагает небольшое превышение объема притока над возможностями вытяжной системы.

Вентиляция в многоквартирном доме нормы. Устройство вентиляции

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

• Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
• Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
• Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

• герметичность;
• высокая производительность;
• пожаробезопасность;
• соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Источник: https://milyj-dom.ru-land.com/stati/shemy-sistem-ventilyacii-v-mnogokvartirnom-dome-vybor-sistemy-ventilyacii

Вентшахта в многоэтажном доме. Что такое вентиляционная шахта в квартире, где находится и как выглядит

В квартире вентиляционная шахта может быть обустроена внутри капитальной стены на кухне или в санузле, иногда и в других комнатах – при этом мы не увидим архитектурной части самой шахты, а увидим только вывод в нее. Выводы обустраиваются под потолком в виде отверстий, которые закрывают решетками. Если же вентиляция проложена в накладном коробе внутри помещения, то эту конструкцию мы можем увидеть и безоговорочно узнать для чего она нужна.

Если рассматривать схемы, при которых отработанный воздух собирается под крышей дома, на чердаке, то такие схемы нельзя считать эталонными. Если же рассматривать схемы, при которых отработанный воздух будет собираться на чердаке, то их также нельзя назвать идеальными. Как минимум, для этого потребуется обустроенный чердак.

В многоквартирных домах с современной архитектурой используется альтернативный способ – в подвалах монтируется мощная установка, осуществляющая забор воздуха, он проходит очистку и подается в каждую квартиру принудительно, а после загрязнения он забирается вытяжным вентилятором.

Но, если разбирать элементарную вентиляционную шахту более подробно, то свое начало она берет в подвале (цокольном этаже) и заканчивается на крыше. Необходимо отметить, что типоразмеры вентшахт в многоквартирном доме составляют 30х60 см. Магистрали могут также изготавливаться из негорючего пластика, - он имеет большую долговечность и его легко очищать.

Вентшахта в многоквартирном доме схема

С назначением шахт мы разобрались. Остановимся более подробно на требованиях, которые предъявляются к их конструкциям.

Шахта должна быть герметичной, потому что для них рассчитывается конкретный объем воздуха. Если будут возникать утечки, то рассчитанный объем не будет заполнять и циркулировать через шахту, - ее работа будет неэффективной. Как минимум, это приведет к нарушению циркуляции, а как максимум – к застою и полной неработоспособности вентшахт. Все зависит от уровня утечек.

Конструкция и методы обустройства должны полностью соответствовать санитарным нормам. При строительстве вентиляционных магистралей категорически запрещается применение ветоши или пакли – она может намокнуть и загнить, распространяя неприятный запах по всему дому.

Конструкции шахт в любых домах и сооружениях выполняются из негорючих материалов. Пожар в вентиляционной шахте моментально разнесется воздушными потоками и охватит все здание. Это очень опасно и такие прецеденты раньше возникали.

Система вентиляции 5 этажного дома. Схема вентиляции в панельном доме

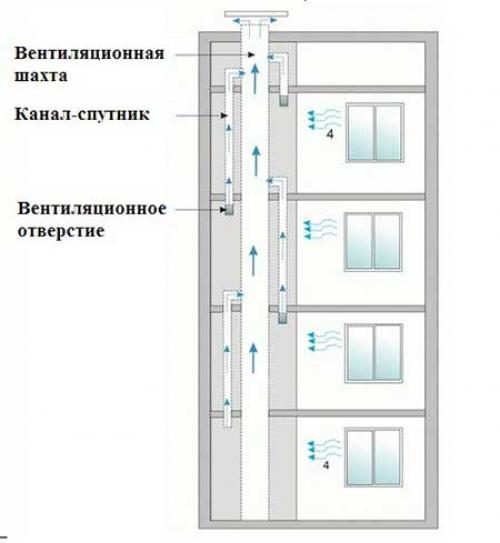

Только зная, как устроена вентиляционная шахта в панельном доме, можно понять принцип ее действия. Создание схем вентиляции панельного дома должно проводиться с обязательным зонированием по чистоте. Т.е. возможности перетекания грязного воздуха в жилые помещения из вспомогательных не должно быть. Идеальный вариант – слияние в блоки вентиляционных шахт отдельных помещений.

Структуры воздухообмена свободного побуждения притока, вывода воздуха оптимально монтировать раздельно. Вентиляционная система панельного дома в состоянии предусматривать соединение каналов вентиляции нескольких этажей к одному общему. Этот способ осуществляется через один либо несколько этажей.

Вытяжные каналы 2-х верхних этажей не нужно подсоединять к единому каналу, поскольку практичнее раздельное их отведение. Сейчас используются 2 варианта схем для создания воздухообмена:

• с перемешиванием воздуха
• с вытеснением воздуха

Воздухообмен посредством смешивания типичен для помещений, где есть воздухонепроницаемая пароизоляция, а также строений из бетона и кирпича с воздухонепроницаемыми стенками. Вытяжная, приточная вытяжки делаются при помощи незначительных вентиляционных окошек, причем щели в дверных, оконных проемах также учитываются.

По причине большой локальной интенсивности потоков воздуха, грязный и свежий кислород перемешиваются очень результативно, а затем выводятся. Однако полностью удалить вредные примеси просто нельзя, поскольку в помещении всегда имеются зоны с около нулевой интенсивностью движения воздушных масс. Только правильно организованная вентсистема позволит достигнуть требуемого эффекта.

Источник: https://milyj-dom.ru-land.com/stati/shemy-sistem-ventilyacii-v-mnogokvartirnom-dome-vybor-sistemy-ventilyacii

Схема вентиляции в 9 этажном доме. Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

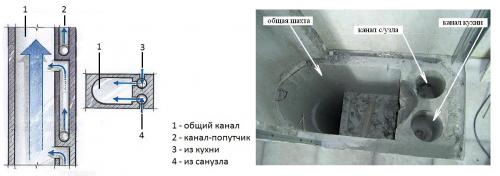

Самая удачная схема вентиляции в панельном доме – индивидуальная, когда каждая квартира имеет отдельный канал с выходом на крышу.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

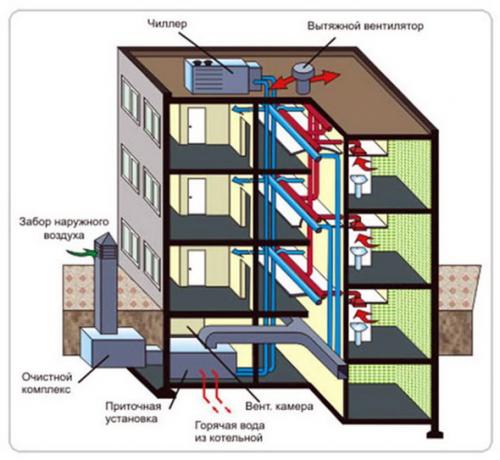

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.
