Конструкция ворот. Консольные ворота

Конструкция ворот. Консольные ворота

Конструкция ворот консольного типа позволяет не ограничивать верхние габариты изделия , а так же исключает контакт с нижним рельсом, проходящим вблизи поверхности земли.

Это одна из самых сложных в выполнении конструкций. Основа таких ворот – консоль или, как ее еще называют, швеллер. Эти устройства удерживает створку конструкции при открывании и закрывании ворот.

В современных воротах с подобным типом передвижения отсутствуют нижние и верхние направляющие, что обеспечивает автомобилю свободное движение на территорию двора . Полотно подвешено на специальной балке, стоящей на роликах, перемещающих поверхность изделия.

Роликовые блоки и балка-направитель, как правило, помещаются в нижнем отрезке ворот. Нередко встречаются подобные откатные механизмы с укреплением роликов и балки в верхней или даже в серединной части.

Подобное размещение оправдывается в случае, когда речь идет о стене с капитальными свойствами или полотна с повышенной прочностью, выдерживающего крупногабаритный вес конструкции.

Для домашнего использования лучше всего делать нижнее передвижение, чтобы не пришлось проводить дополнительные работы по укреплению стены.

Эти ворота служат дольше остальных , потому что сдвижная конструкция полностью заходит в направляющие канавки, которые оберегают изделие от атмосферного воздействия внешней среды.

Консольные ворота часто снабжают приводом на электрической основе. Его крепят между роликовыми каретками. Привод обладает блоком управления и специальными устройствами для обеспечения безопасности перемещения.

Положительные стороны таких ворот очевидны:

• воротный проем не ограничен в нижних и верхних габаритах;
• элементы безопасности и привод проще всего установить именно на такой вид конструкций;
• снегопад и грязь не нарушают работу изделия, потому что полотно находится на высоте около десяти сантиметров от поверхности земли;
• система полотна и мощный фундамент консоли позволяют выдерживать нагрузки, вызванные ветром;
• ворота не имеют створочных элементов, поэтому они экономят пространство во дворе и не могут задеть стоящие рядом транспортные средства.

У консольных систем имеются недостатки , но их немного:

• конструкция таких ворот сложна для изготовления своими руками;
• установка ворот предполагает свободный участок для зазора, который в полтора раза больше, чем сам проем. Это не всегда осуществимо;
• необходимость создания мощного фундамента.

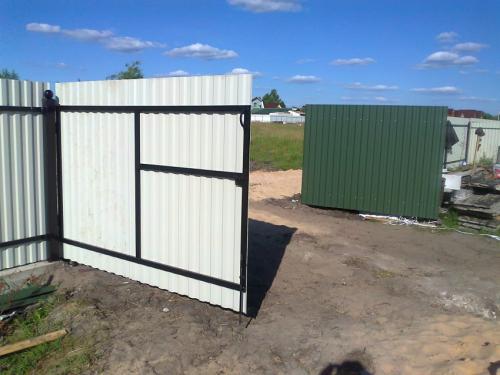

Ворота из профнастила своими руками Чертеж. 2 этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

• с одной большой створкой (одностворчатые) . Недостатком способа можно считать то, что нужно много места для маневра ворот, а также их большую парусность. Уменьшение парусности за счет дополнительных деталей каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к перекосу створки. Этот способ годится только для ворот с небольшой шириной проема или для устройства калитки;

• с двумя створками (двухстворчатые) . Исключаются все описанные выше недостатки, но возрастает стоимость изготовления за счет добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с разными по ширине створками. У двустворчатых распашных ворот есть преимущество, они более устойчивы к ветровой нагрузке.

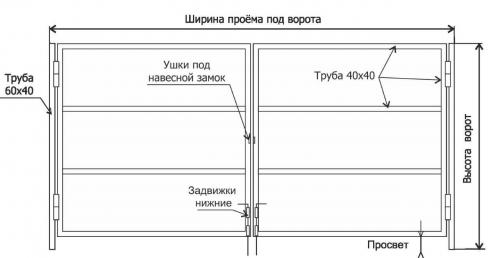

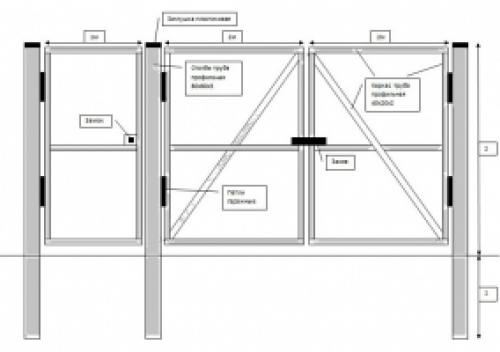

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастила Схема распашных ворот из профнастила с размерами

• общую ширину проема. Понадобится в случае необходимости сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

• ширину каждой створки;

• количество, ширину стоек и глубину укапывания стоек;

• конфигурацию каркаса с указанием ширины составляющих его элементов;

• месторасположение и ширину калитки. Это важный аспект. Изготовление калитки из профнастила одновременно с каркасом для ворот позволит сократить срок реализации проекта. А если калитка расположена внутри каркаса ворот, чертеж позволит учесть место ее расположения при разметке и нарезке заготовок;

• место установки петель;

• место и способ установки замка;

• место расположения внутреннего фиксатора двери (вертикального шпингалета).

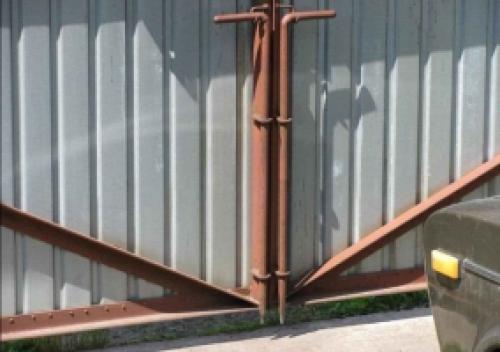

Фиксатор створки ворот (вертикальный шпингалет) Фиксатор распашных ворот из профнастила

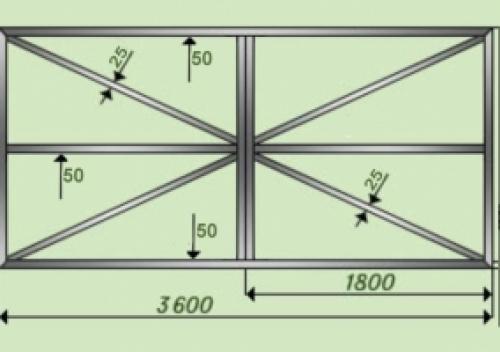

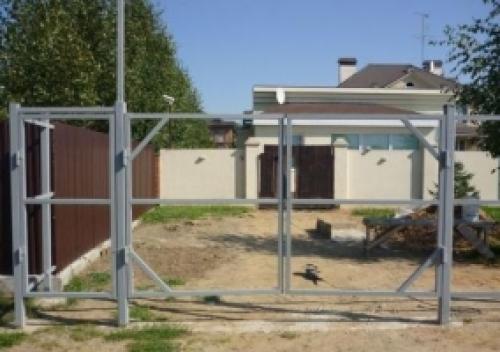

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная (до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

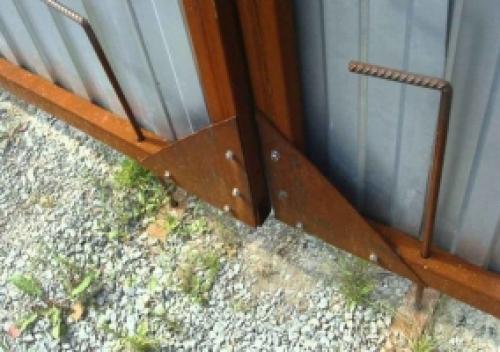

Усиление каркаса распашных ворот из профнастила уголками Усиление каркаса ворот из профнастила косынками

2. сделать раму внутри каркаса или над ним.

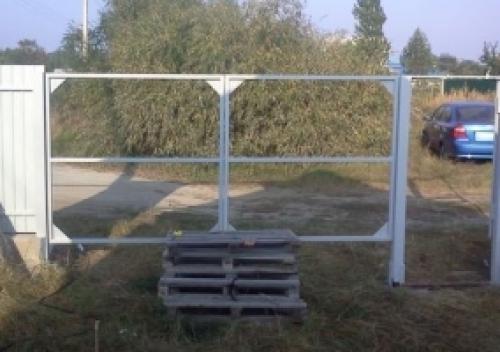

Сварка рамы внутри каркаса ворот В первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

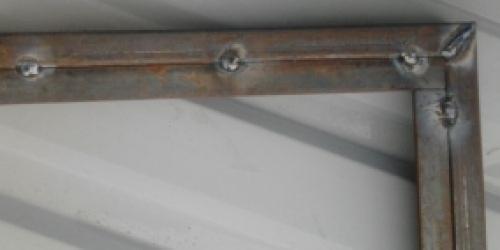

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Сварка рамы снаружи каркаса ворот Во втором, труба меньшего сечения наваривается над основным каркасом. На рисунке показан вид сверху такого усиления.

3. установить поперечные или диагональные перемычки.

Здесь важно правильно устанавливать перемычки. Если калитка из профнастила имеет незначительную парусность и для неё достаточно установить одну поперечную перемычку перпендикулярно длинным элементам каркаса, то с воротами дело обстоит сложнее. В этом случае разумнее использовать диагональную перемычку.

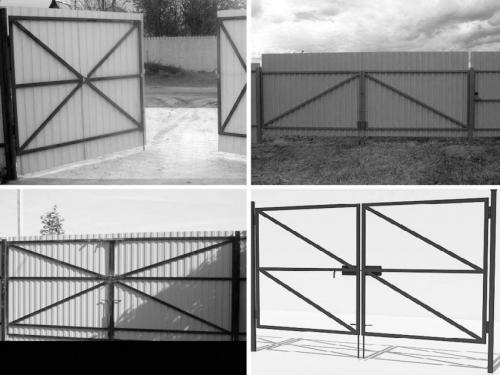

Способы установки перемычки на ворота из профнастила показаны на фото.

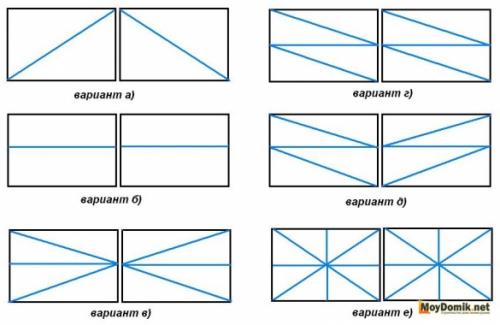

Варианты установки перемычек (ребра жесткости) на ворота из профнастила

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно продуманный, поскольку гарантирует целостность створок ворот. С одной стороны, он будет удерживаться петлями, сверху исключается возможность деформации благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы (шпингалеты);

б) Это самый экономичный из представленных вариантов, но он создает усиление только посредине каркаса. Единственно достоинство, в том, что он дает возможность установить замок на перемычку.

При этом варианты «а» и «б» нельзя считать надежными при ширине створки ворот более 1 500 мм.

в) недостаток этого варианта в слабом усилении верхних внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Совет. Чем шире створка, тем сильнее усиливают каркас.

Источник: https://dom-na-vodah.ru/stati/raspashnye-vorota-iz-profnastila-dlya-garazha-svoimi-rukami-sobiraem-stvorki-raspashnyh-vorot

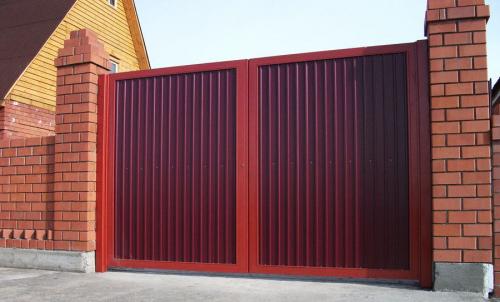

Ворота распашные из профнастила своими руками чертежи. Процесс изготовление распашных ворот своими руками

Некоторые люди считают, что соорудить распашные конструкции под силу любому человеку, даже если он не обладает специальными навыками. Однако это не совсем так. Изучив инструкцию, большинство видов работ действительно можно выполнить самостоятельно, но не все. Например, чтобы сварить качественный каркас, потребуется помощь специалиста, который умеет обращаться с оборудованием, имеет опыт в этом вопросе.

Процесс изготовления конструкции состоит из нескольких этапов. Изначально необходимо определить место расположения въезда, составить чертеж, выполнить расчет требуемых материалов. Затем можно приступить к подготовке основания, установке стоек, сооружению каркаса и его фиксации на опорах, обшивке профлистом. Каждый отдельный шаг рассмотрим подробно, чтобы при создании ворот своими руками избежать случайных ошибок.

Расходные материалы и инструменты

Рассчитать количество необходимых материалов можно только после составления эскиза. Для каждого конкретного случая их число будет индивидуальным. Для выполнения работ потребуются:

• лопата штыковая и совковая;
• лом, отбойник, если необходимо удалять старое бетонное, кирпичное покрытие или основание;
• бетономешалка, старая ванна для замешивания раствора;
• ведра, мастерок;
• уголок, строительный уровень;
• измерительные приборы, карандаш, капроновая нить;
• сварочный аппарат и электроды;

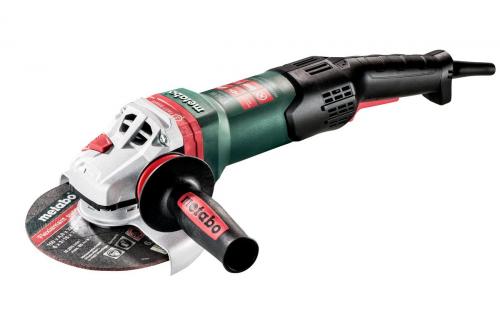

• болгарка с нарезными и шлифовальными дисками;
• дрель с набором сверл;
• малярная кисточка, валик, краскопульт для окрашивания стоек и рамы;
• саморезы.

Следует заготовить следующее виды сырья:

• профнастил для обшивки рамы;

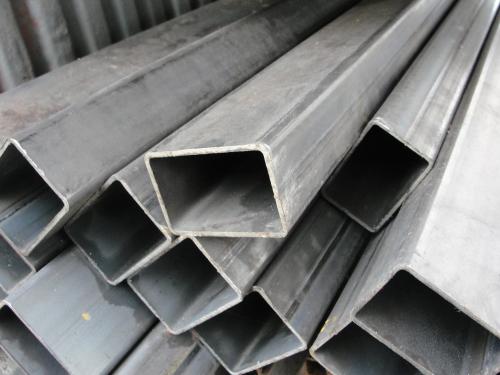

• профильные металлические трубы разного диаметра для стоек и каркаса;
• выдерживающие значительные нагрузки петли для фиксации створок;
• замки, фиксаторы, затворы;
• красящие вещества;
• щебень, песок, цемент.

Размеры ворот и калитки

Исходной точкой во всей работе является место установки. От него во многом зависит вид самой конструкции, а также ее параметры. Например, гаражные и парадные ворота будут иметь абсолютно разные габариты, которые для каждого случая подбираются индивидуально. Проще всего рассчитать значение высоты. Для ее определения необходимо ориентироваться на забор. Ворота должны быть вровень с ограждением, в среднем этот параметр составляет 2-2,5 м.

Высота калитки определяется по тому же принципу. Ее минимальная ширина по существующим нормативным документам должна превышать 80 см. Этого хватает для свободного прохода одного человека, но как показывает практика, недостаточно для комфортного пересечения двери с ручной кладью или ведром. Оптимальный размер ширины калитки составляет 1-1,2 м. Некоторые владельцы устанавливают более широкие двери в 1,5 м.

С выбором ширины для ворот дело обстоит намного сложнее. В этом случае необходимо учитывать много факторов: расстояние от забора до проезжей части, радиус заезда, даже материал, который использовался при строительстве дома. К примеру, деревянный коттедж отличается повышенной пожароопасностью, для заезда пожарной машины потребуется 6 м. Для въезда легкового транспорта достаточно 2,4-2,5 м, грузового – 3,2-4 м.

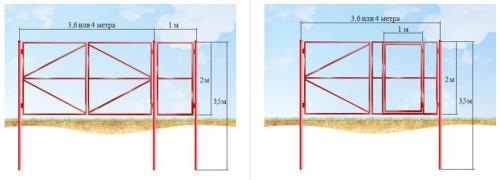

Чертеж ворот

При сооружении конструкции не обойтись без графического изображения, на котором указаны все узлы и их размеры. Оно позволит точно рассчитать количество необходимых для работы материалов, выполнить качественную установку. Составить эскиз можно самостоятельно, даже если нет навыков в черчении, достаточно сделать простой схематический рисунок на тетрадном листе, указать на нем параметры всех элементов. В чертеже должно быть отображено:

• стойки, их количество, глубина бетонирования;
• устройство каркаса, с указанием размеров всех его частей;
• параметры каждой створки;
• положение и габариты калитки;
• общая ширина проема;
• материал для обшивки;
• петли, их конкретное место установки;



Монтируем опоры для ворот

Монтажные работы по установке ворот из профнастила начинаем с расчистки и последующей разметки территории. Изначально определяем местоположение столбов. Далее по уровню натягиваем капроновую нить, которая проходит через центры будущих ям. После чего приступаем к основному этапу:

1. С помощью садового бура делаем углубление в земле. Его глубина в среднем составляет 1,5 м. В некоторых случаях может понадобиться отбойный молоток. Если для работы используется лопата, то ширина лунки становится больше, вместе с тем увеличивается количество необходимой бетонной смеси для заливки.
2. На дно ямы засыпаем подушку из щебня и песка толщиной до 30 см, хорошо утрамбовываем. При сильной усадке подсыпаем еще немного стройматериала.
3. На дно лунки встраиваем опору. Она должна быть подготовлена, покрыта защитной грунтовкой, покрашена. Свободное пространство вокруг нее заполняем камнями, кусками старого бетона. Это позволяет сократить объем раствора.

Источник: https://mebel-doma23.ru/novosti/sdelat-vorota-svoimi-rukami-iz-profnastila-izgotovlenie

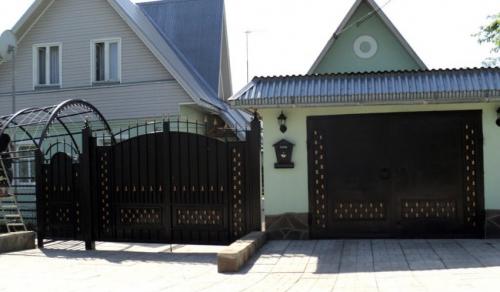

Материал для ворот. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.

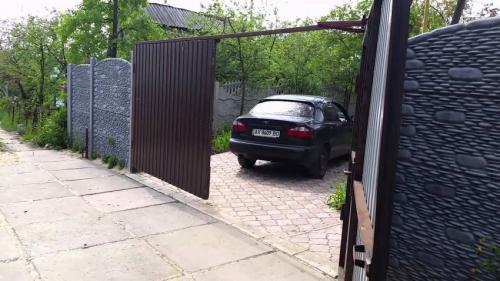

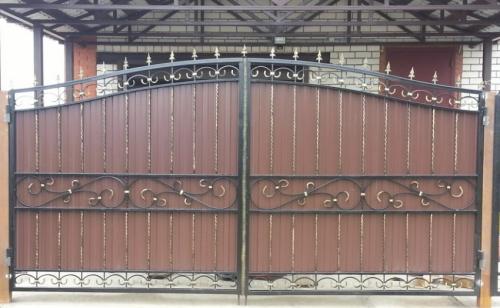

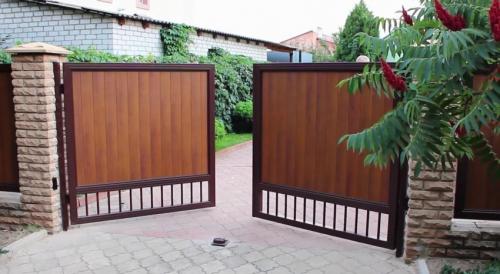

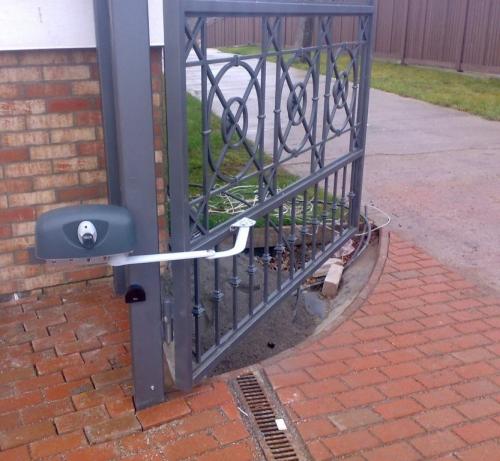

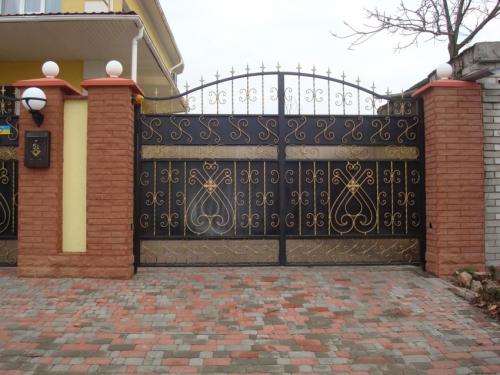

Распашной тип

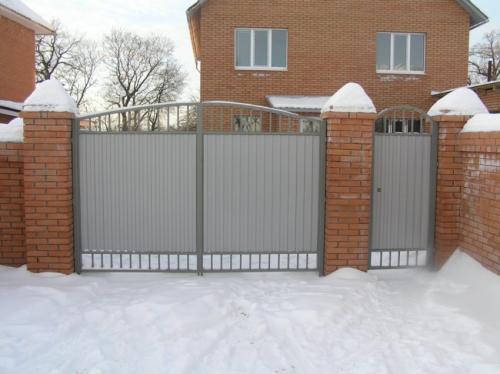

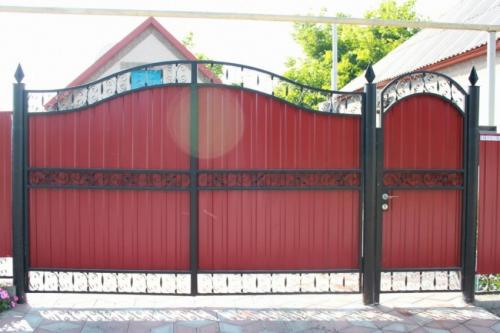

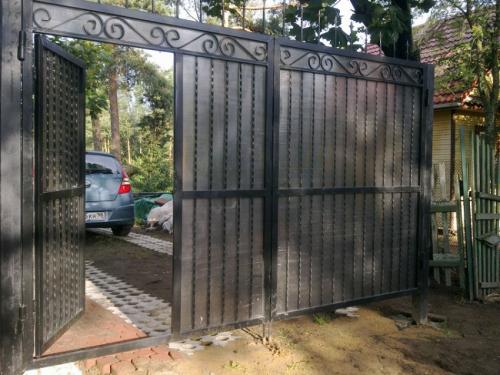

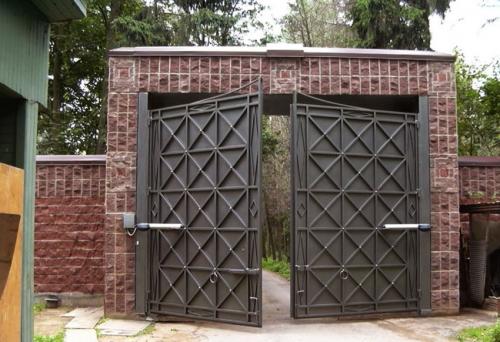

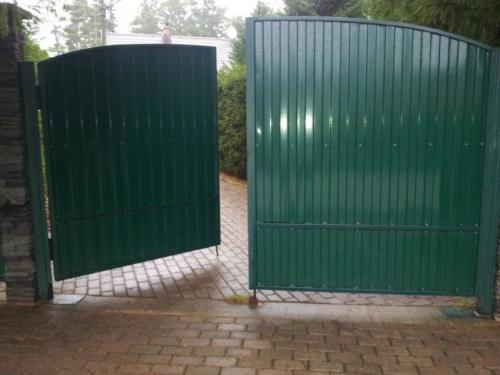

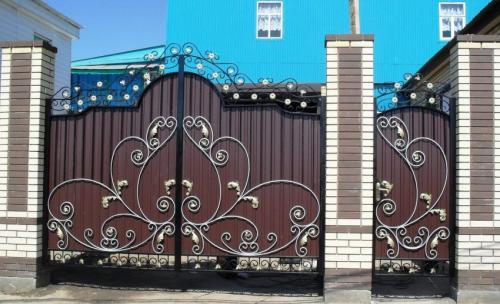

На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.

Монтировка происходит по такой схеме ворот:

Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.

В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.

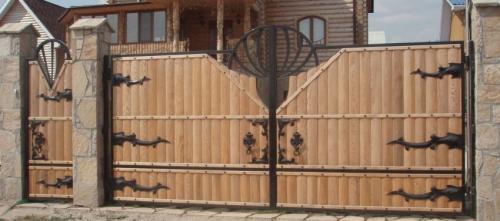

Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.

Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.

Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.

Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок. Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию. Вес петель должен соответствовать материалу.

Преимущества такого выбора состоят в следующем:

• экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
• легкие монтажные работы.

Рабочий процесс

Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.

Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.

Можно выделить такие способы установки:

• забивание;
• бетонирование.

Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.

Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить. При этом обращайте внимание на вертикальность стойки.

Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.

После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.

Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.

Армирование не проводят. Понадобится арматурный стакан. Этапы проведения рабочего процесса для красивых самодельных ворот выглядят так:

• пробуривание. Диаметр составляет около 200 – 250 мм, глубина – около 1,9 мм;
• подготовьте песок и щебень, они понадобятся для засыпания на дно ямы. Следует тщательно утрамбовать компоненты, каждый слой должен составлять около 100 мм;
• на подушку из песка и гравия устанавливается непосредственно столб;
• стоит вокруг его области залить раствор. До того момента, пока он не застынет важно установить столб вертикальным образом. Используйте подпорки в качестве фиксаторов.

Можно применять для установки арматурную конструкцию. В этом случае монтажные работы проходят таким же образом, что и без использования арматуры.
