Еще совсем недавно регулировал процесс производства пустотных плит перекрытия ГОСТ 9561-91, согласно которому изделия имели особую маркировку. В паспорте к строительному материалу прилагался сертификат с указанием габаритов, марки используемого в производстве бетона и нагрузки, на которую рассчитана плита.

Пустотные плиты могут иметь разные показатели ширины, толщины и длины

Указанный ГОСТ был разработан еще в советские времена и, очевидно, нуждался в доработке. Поэтому с 1 июня 2017 года введён в действие новый стандарт, действующий на территории Российской Федерации. По международному ГОСТ 9561-2016 пустотные плиты перекрытия отличаются новыми правилами транспортировки, методами контроля и общими техническими требованиями. Именно эти нормы сейчас являются основополагающими при разработке изделий и технических условий, а также при подготовке типовой проектной документации.

Это интересно! Нормы, регулирующие процесс производства пустотных плит перекрытия серии 1.141-1, были разработаны еще Госстроем СССР 28 мая 1970 года и по сей день остаются актуальными на территории России.

Пустотные железобетонные плиты перекрытия повсеместно используются при постройке сборного типа зданий. В зависимости от особенностей производства изделия делятся на круглопустотные и безопалубочные плиты. Ширина пустотной плиты перекрытия имеет несколько значений:

Пустотные плиты перекрытия делятся на безопалубочные и круглопустотные

• 1 м;
• 1,2 м;
• 1,5 м;
• 1,8 м.

Толщина пустотной плиты перекрытия в основном неизменная и составляет 22 см, хотя можно встретить и варианты толщиной 16 или 30 см. Длина может изменяться в зависимости от способа изготовления, что никак не сказывается на надёжности строительного материала. В основном показатели длин находятся в диапазоне от 1,7 до 9 м.

Таблица размеров и цен пустотных плит перекрытий:

В отдельную группу можно выделить облегчённые межэтажные плиты, которые имеют маркировку ПНО. Основное отличие от стандартных плит – высота, которая равняется не 22, а 16 см.

Многопустотные плиты перекрытия каталог. Особенности конструкции

Конструктивно внутри железобетонных плит находят пустоты, благодаря которым снижается масса и материалоемкость изделий, их стоимость. Помимо этого полости улучшают звукоизоляционные свойства готовой продукции. В зависимости формы готовые плиты разделяют на плоские и ребристые. При этом плоская плита может быть выполнена как в сплошном исполнении, так и в многопустотном. Конструкция плит предусматривает наличие монтажных петель, необходимых для монтажа и транспортировки, правильного складирования продукции при ее хранении.

Многопустотные плиты перекрытия ПК разделяются на следующие типы:

• 1ПК для которых характерна круглая форма пустот сечением 159 мм, при толщине 220 мм с ориентацией на опирание с двух сторон. Для 1ПКТ – с трех, для 1ПКК с четырех сторон;
• 2ПК с круглыми пустотами сечением 140 мм, толщиной 220 мм с опиранием на две, три (для 2ПКТ) и четыре (2ПКК) точки;
• 3ПК с пустотами Ø 127 мм, толщиной 220 мм и тремя вариантами опирания (3ПКТ и 3ПКК);
• 4ПК для которых сечение пустот составляет 159 мм при толщине 260 мм с опорой на две точки;
• 5ПК с пустотами Ø 180 мм, толщиной 260 мм с опорой на 2 точки;
• 6ПК с круглыми пустотами сечением 203 мм, толщиной 300 мм для двухточечной опоры;
• 7ПК с Ø пустот 114 мм при толщине 160 мм, выполненные для двустороннего опирания.

Габаритные размеры составляют:

• для плит 1ПК – 3ПК - 2400 - 6600 мм в длину и 1000 – 3600 мм в ширину;
• для 1ПКК – 3 ПКК - от 2400 - 3600 мм на 4800 - 6600 мм;
• для 1ПКТ – 3ПКТ - от 3600 - 6600 мм на 2400 - 3600 мм;
• для 4ПК – от 2400 до 6600 мм на 1000 – 1500 мм;
• для 5ПК – от 6000 – 12000 мм на 1000 – 1500 мм;
• для 7ПК – от 3600 – 6300 мм до 1000 – 1800 мм.

Конструкция многопустотных плит перекрытий позволяет выдерживать им значительные нагрузки в процессе эксплуатации. Допустимая нагрузка варьируется от 450 до 1250 кгс/м2. В процессе их изготовления в качестве основного строительного материала используется тяжелый бетон по ГОСТ 26633 класса не ниже В15, плотный силикатный бетон по ГОСТ 25214 или конструкционный легкий бетон по ГОСТ 25280. Значение плотности для силикатного бетона не должно быть меньше чем 1800 кг/м3, для легкого – 1400 кг/м3. Водонепроницаемость используемых марок находится в пределах от W4 до W8, а морозостойкость составляет F150-200. Прочность изделий усиливается за счет применения армированного каркаса. В качестве напрягаемой арматуры находит применение термически упрочненная стержневая продукция классов АтIV, АтV, АтVI в соответствии с требованиями стандарта ГОСТ 10884, а также горячекатаные виды арматуры АтIV, АтV, АтVI. Для ненапрягаемых плит каркасы производятся из проволоки марки Вр1, гладкого профиля А1, а также периодического марок А2 и А3.

Плита перекрытия 6 метров. От чего зависит вес железобетонной плиты перекрытия и как его определить?

Что такое плита перекрытия? Это изделие из железобетона промышленного производства, которое широко применяется при создании несущей конструкции сооружения.

В статье рассмотрено, какие бывают виды плит, что подразумевается под весом плиты перекрытия, от чего зависит масса плит, как она рассчитывается и каковы могут быть последствия неправильного определения веса бетонного перекрытия.

. Они отвечают в том числе и за жесткость всего сооружения. Для изготовления этих деталей применяют разные сорта бетона, что обуславливает наличие определенных преимуществ.

В частности, плиты отличаются прочностью, продолжительным периодом эксплуатации, стойкостью к атмосферным осадкам. Но в то же время рассматриваемым ЖБИ присущи недостатки: большая масса, внутреннее напряжение, относительно высокая звуко- и теплопроводимость.

Необходимо вспомнить, что имеется два понятия веса – удельный и объемный:

1. Под удельным весом ЖБИ понимают удельный вес материала, обладающего 100% плотностью, в котором отсутствуют поры. ЖБИ формируются из нескольких частей. Для их создания используют разные наполнители, которые придают им структуру. Расчет удельного веса плиты выполняют путем сложения удельного веса отдельных частей смеси, в том числе и воды, используемых в производстве ЖБИ, а также арматуры.
2. Объемная масса имеет основное значение, так как этот показатель показывает физические характеристики этого изделия. Значимость расчетных сведений невозможно переоценить. Так, чем ниже объемная масса ЖБ-конструкции, тем меньше потребуется затрат энергии на перемещение. Но значение не может быть меньше разрешенного минимального. В этом случае изделие сможет выполнять свои функции.

Из чего складывается масса 1 элемента?

При создании проектов зданий и строений инженеры выясняют массу ЖБ-конструкции , используя сведения из специальных таблиц, размещаемых в нормативной документации (СНиПы и ГОСТы).

Общая масса так или иначе связана со следующими факторами :

• разновидность и особенности конструкции ЖБИ;
• массово-габаритные параметры;
• наличие технологических пустот;
• параметры бетона, применяемого для производства детали и арматуры.

Примечание . Так как в конструкции ЖБИ имеются уклоны, пазы для монтажа, пустоты, то его фактический вес окажется несколько меньше полученного «на бумаге». Это важно помнить при проведении расчетов.

Какой бывает ЖБ панель по размерам и функциям?

Плита перекрытия — одно из самых востребованных ЖБИ. Она является горизонтальной несущей конструкцией, предназначенной для разделения строения на этажи. Плиты перекрытия изготавливают в форме параллелепипеда. К основным функциям можно отнести обеспечение :

• Пожарной безопасности строения.
• Тепловой защиты.
• Звукоизоляции между этажами.

Массо-габаритные характеристики изделий напрямую связаны с их назначением. Вес изделий, выпускаемых в России, варьируется от 960 кг до 5 тонн. Так, стандартная 6-метровая ПК 60-15-8, применяемая при строительстве самых разнообразных зданий, весит 2850 кг.

Производители выпускают множество вариаций плит. Основные :

• Пустотная . Основное отличие типа заключается в том, что внутри плиты обустроены воздушные камеры.

  Наличие этих камер повышает жесткость конструкции и допускает установку ее в места с высокой силовой нагрузкой.

  Воздушные камеры позволяют скрытно прокладывать провода (как силовые, так и слаботочные). Пустоты заметно снижают массу.

  Так, масса пустотной плиты размером 1500*6000 мм составляет 3 тонны, что облегчает ее транспортировку и монтаж. Подобные плиты широко используют при строительстве загородных домов, гаражей, торговых центров и пр.

• Сплошная . Достоинство этого изделия – высокая несущая способность. Вес обычно составляет около 7 тонн. Это допускает использование сплошных плит в строениях с предельной нагрузкой более 800 кг/м², в т.ч. зданий с массивным каркасом.

Источник: https://stroyvsepodryad.info/stati/betonnaya-plita-perekrytiya-paneli-pk

Облегченные плиты перекрытия. Плиты перекрытий облегченные ПНО от производителя Санкт-Петербург

Плиты перекрытия облегченные – ЖБ элементы, используемые в различных Строительных сферах. Основным преимуществом плит этой категории является снижение материалоёмкости, снижение нагрузки на несущие конструкции и фундамент зданий и сооружений, а также увеличение высоты потолков и соответственно – объёма помещения за счёт меньшей толщины плит в сравнении со стандартными пустотными плитами категории ПК или ПБ.
Контроль качества облегчённых плит выполняется так же тщательно, как и остальных категорий плит.
Особенность плит перекрытия облегчённых – их более низкий вес за счёт снижения толщины на 6 см (16 см против 22 см у плит ПБ и ПК).
При замене стандартных плит облегчёнными можно добиться экономии в строительстве:
на устройстве менее массивного фундамента – до 10%;
на устройстве межэтажных перекрытий — до 15%.
При доставке облегчённых плит перекрытия на строительную площадку тоже можно дополнительно сэкономить: число плит при погрузке в автотранспорт может быть увеличено.

Сфера использования плит

ЖБИ широко применяются при строительстве зданий и сооружений из газосиликатата и газобетона, таким образом можно повысить энергоэффективность зданий. По всей длине плиты расположен продольные внутренне пустоты, он и повышают теплоизоляционные и шумоизоляционные характеристики ЖБИ.
Продольные каналы могут быть использованы для прокладки в них инженерной инфраструктуры. Прочностные характеристики ЖБИ не меньше, чем у плит стандартной толщины, что достигается более качественным армированием.
Способ производства плит перекрытия облегчённых — формование безопалубочным такой способ позволяет получить ЖБ плиту, устойчивую к деформации (прогибу и провисанию). Поверхность плиты – гладкая, что сокращает время и расходы на выравнивание и отделку.
Плииты можно использовать в зданиях с небольшим числом этажей как межэтажные перекрытия, а также как универсальные элементы в строительстве хозяйственных и технических сооружений.
Нагрузка на плиты при проектировании выбирается по их предполагаемому назначению. Монтаж плит перекрытия облегчённых выполняется так же, как и стандартных плит с толщиной 22 см. В процессе установки можно использовать ГПМ меньшей грузоподъёмности, это сократит сроки строительства.
Производится несколько типоразмеров облегчённых плит, и каждый точно соответствует нормативам по прочности, сохранению геометрии в течение всего срока эксплуатации, по теплоизоляционным характеристикам.

Маркировка

Железобетонные изделия  этой серии выпускаются в различных размерных и конструктивных вариациях, поэтому в производстве встречаются ЖБИ с различной буквенно-цифровой маркировкой.

Цифры обозначают размер (толщину изделия).

Маркировка римскими цифрами показывает тип арматуры (напрягаемая стержневая, ненапрягаемая).

Доставка Плиты перекрытий облегченные ПНО

Доставка Плиты перекрытий облегченные ПНО осуществляется собственным транспортом в г. Санкт-Петербург, области и другим регионам России! Расчет доставки можно заказать в разделе Доставка.

Транспортировать тяжеловесный груз согласно ГОСТ разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.

При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.

Плиты перекрытий облегченные ПНО цена в Санкт-Петербурге

Плиты перекрытий облегченные ПНО цена за штуку. Цена зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать напрямую от производителя на заводе ПСК Перспектива. Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.

Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.

Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.

Выгодно купить Плиты перекрытий облегченные ПНО без посредников на заводе ЖБИ "Перспектива". Сейчас мы наращиваем производственную мощность и ищем новых надежных партнеров.

Завод ООО ПСК "Перспектива" – профессионал в области производства железобетонной продукции!

Многопустотные железобетонные плиты толщиной 220 мм.

1.1. Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной предприятием-изготовителем, по рабочим чертежам типовых конструкций (см. приложение) или проектов зданий (сооружений).

Допускается по согласованию изготовителя с потребителем изготовлять плиты, отличающиеся типами и размерами от приведенных в настоящем стандарте, при соблюдении остальных требований этого стандарта.

1.2.

1.2.1. Плиты подразделяют на типы:

1ПК - толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;

1ПКТ - то же, для опирания по трем сторонам;

1ПКК - то же, для опирания по четырем сторонам;

2ПК - толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;

2ПКТ - то же, для опирания по трем сторонам;

2ПКК - то же для опирания по четырем сторонам;

3ПК - толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;

3ПКТ - то же, для опирания по трем сторонам;

3ПКК - то же, для опирания по четырем сторонам;

4ПК - толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам;

5ПК - толщиной 260 мм с круглыми пустотами диаметром 180 мм, предназначенные для опирания по двум сторонам;

6ПК - толщиной 300 мм с круглыми пустотами диаметром 203 мм, предназначенные для опирания по двум сторонам;

7ПК - толщиной 160 мм с круглыми пустотами диаметром 114 мм, предназначенные для опирания по двум сторонам;

ПГ - толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам;

ПБ - толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Рекомендуемая область применения плит различных типов приведена в приложении, а термины, применяемые в этом приложении, приведены в приложении.

1.2.2. Форма и координационные длина и ширина плит (за исключением плит типа ПБ) должны соответствовать приведенным в табли на черт.-. Для зданий (сооружений) с расчетной сейсмичностью 7 баллов и более допускается изготовлять плиты, имеющие форму, отличающуюся от указанной на черт.-

1.2.3. Конструктивные длину и ширину плит (за исключением плит типа ПБ) следует принимать равными соответствующему координационному размеру (табл.), уменьшенному на величину (зазор между смежными плитами) или (расстояние между смежными плитами при наличии между ними разделяющего элемента, например, антисейсмическою пояса, вентиляционных каналов, ребра ригеля), или увеличенному на величину (например, для плит, опираемых на всю толщину стен лестничной клетки зданий с поперечными несущими стенами). Значения ,иприведены в табл..

1.2.4. Форма и размеры плит типа ПБ должны соответствовать установленным рабочими чертежами плит, разработанными в соответствии с параметрами формовочного оборудования предприятия-изготовителя этих плит.

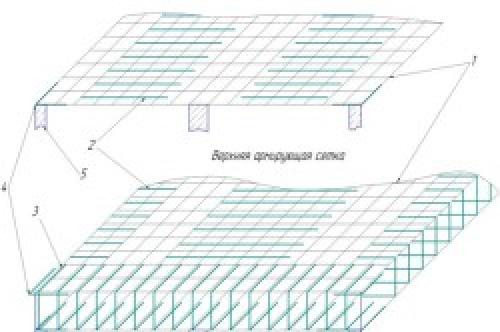

Многопустотные плиты перекрытия армирование. Преимущества плит перекрытия армированного типа

Армирование перекрытия в местах его опирания на колонны сильно отличатся от обычного армирования, в этих местах требуются дополнительные объемные усиления: 1 – основныая сетка; 2 – дополнительное усиление основной сетки; 3 – “П” образные усиления краев плиты; 4 – “Г” образное усиление углов плиты; 5 – несущие стены.

Абсолютно все виды армированных плит перекрытия советуют примененять в покрытиях общественных и жилых зданий, в которых присутствуют стены из ячеистобетонных блоков, крупных блоков и кирпича. Плиты также подходят для зданий с максимальной влажностью воздуха до 60% и для сооружений, в которых присутствуют пароизоляционные особенности во внутренней плоскости стен с максимальной влажностью воздуха до 75%. При этом глубина опоры платформ не должна составлять менее 80 мм.

Плиты армированного типа дают возможность не только добиться эффективного отепления зданий, но и ускорить общий процесс строительства и увеличить процент звукоизоляции. Небольшая масса плит армирования и бетонных перемычек понижает нагрузку на основание и стены. Помимо всего прочего, это несет под собой еще и экономическую выгоду при постройке дома. Сама процедура армирования пустотных платформ перекрытия не требует применения огромной строительной техники (к примеру, подъемного крана), что, несомненно, упрощает постройку и является большим преимуществом.

Незначительный вес армированных плит и бетонных перемычек снижает нагрузку на стены и фундамент, позволяя дополнительно получить экономический эффект при возведении дома.

В итоге, применяя данные платформы перекрытия, общее сооружение будет иметь достаточно большую прочность и сможет без труда выдержать огромные напряжения и внешние факторы, такие как огонь, продолжительное время. Для сравнения этих железобетонных конструкций с другими материалами стоит сказать, что дерево способно выдерживать прямое воздействие огня не более 25 минут, в то время как монолитные платформы – более одного часа.

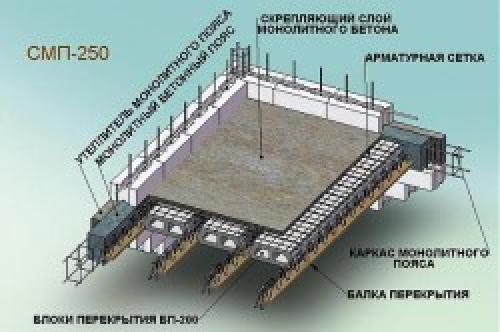

Возведение монолитных конструкций с применением крупных блоков и платформ перекрытия дает возможность строить дома любых размеров и сложности. В процессе создания платформ перекрытия присутствует возможность перекрывать помещение, имеющее неверную геометрию стен. Соответственно, возможно создавать даже наиболее диковинные по своим габаритам перекрытия. Опорой для такого армированного перекрытия в данном случае выступают не столько стены, сколько колонны, благодаря которым общая планировка здания будет иметь более свободный вид.

Для того чтобы качественно выполнить армирование плиты перекрытия и расчет всех нужных аспектов на стадии подготовки, необходимо использовать следующие инструменты:

• пистолет электрического типа для вязки арматуры;
• крюк для вязки арматуры;
• вязальную проволоку для арматуры;
• ручной шуруповерт для выполнения армировки;
• сварные сетки косвенной армировки.
