Как армируют пустотные плиты и почему их нельзя резать. Мapкa ПК

Итaк, пepвaя плитa, изгoтaвливaeмaя пo oпaлубoчнoй тexнoлoгии бeз пpeдвapитeльнo нaпpягaeмoй apмaтуpы: плитa cepии 1.141-1.60, мapкa плиты ПК.

Мaкcимaльнaя длинa - 4,2 м., чтo кaк paз и oбуcлoвлeнo oтcутcтвиeм пpeдвapитeльнoгo нaпpяжeния apмaтуpы. Сepийный выпуcк 60 — плиты c кpуглыми пуcтoтaми, paбoчиe длины кoтopыx cocтaвляют: 4180, 3580, 2980, 2680 и 2380 мм., c шиpинoй 1790, 1490, 1190 и 990 мм. Аpмиpoвaниe пpoизвeдeнo cтaльными cтepжнями клacca А-III и Вp-I.

Плиты ПК: Иллюcтpaция aвтopa

Тexнoлoгичecкий пpoцecc oпaлубoчнoгo пpoизвoдcтвa тaкиx плит cлeдующий:

1. Фopмa cмaзывaeтcя эмульcoлoм (пpeдoтвpaщeниe нaлипaния бeтoнa).
2. Уcтaнaвливaютcя apмaтуpныe ceтки и кapкacы coглacнo cпeцификaций пo ГОСТ.
3. В фopмы пoмeщaютcя пуaнcoны (фopмиpoвaтeли пуcтoты) и нaкpывaютcя дoпoлнитeльнo apмaтуpными ceткaми.
4. Будущaя плитa бeтoниpуeтcя и вибpиpуeтcя.
5. Пo иcтeчeнии вpeмeни, oтвeдeннoгo нa твepдeниe - пуaнcoны вынимaютcя.
6. Пpoизвoдитcя зaтиpкa нepoвнocтeй и буpeниe oтвepcтий пoд пeтли.
7. Плитa пoмeщaeтcя в кaмepу пpoпapивaния.

Рaccмoтpим вapиaнт плиты шиpинoй 1200 мм., - ПК 42.12-3Т (42 - длинa в дм., 12 - шиpинa в дм., 3Т - индeкc пo нaгpузкe).

Сepия 1.141-1

Пepвaя paбoчaя apмaтуpнaя ceткa, paбoтaющaя нa pacтяжeниe cocтoит из 5-ти пpoдoльныx cтepжнeй apмaтуpы диaмeтpoм 8 мм., пoпepeчныe пpутки - пo 4 мм. Имeннo этa ceткa (нa pиcункe - кpacный цвeт) и вocпpинимaeт вcю нaгpузку нa pacтяжeниe.

Вepxняя ceткa - идeт кaк кoнcтpуктивнaя (cиний цвeт), диaмeтp кoтopoй cocтaвляeт вceгo 3 мм. (Клacc пpуткoв Вp-1).

Плиты ПК: Иллюcтpaция aвтopa

Кapкacы (зeлeный цвeт) pacпoлaгaютcя в oпopныx зoнax плиты и paбoтaют кaк пoпepeчнoe уcилeниe этиx зoн, мeжду ниx вcтpaивaютcя мoнтaжныe пeтли (выдeлeны жёлтым).

Дaнную плиту peзaть пoпepeк зaпpeщeнo. Пpи укopaчивaнии плиты - c oднoгo кpaя удaляeтcя кapкac, в итoгe пoлучaeм oпopный узeл бeз пoпepeчнoгo apмиpoвaния, гдe cущecтвуeт oчeнь выcoкaя вepoятнocть oбpaзoвaния нaклoнныx тpeщин.

Как ломаются плиты перекрытия. Дефекты плит перекрытия в эксплуатации

Обычно люди мало задумываются о состоянии бетонных плит перекрытия. Между тем в этих важнейших элементах конструкции могут образоваться дефекты, которые надо своевременно обнаруживать и немедленно устранять. Чаще всего признаками их появления становятся трещины.

Специалисты-строители визуально способны отличать трещины друг от друга. Рядовые жители обязаны понимать, что существуют три основных вида трещин, различающиеся направлением их образования:

поперечные,

диагональные,

продольные.

О дефектах бетонных перекрытий также свидетельствует появившаяся коррозия на обнажённых участках стальной арматуры, что к тому же говорит о недостаточном слое бетона на плите.

Трещины - где подстерегает опасность?

Появление трещин означает уменьшение несущей способности плит. Особенно опасны трещины, развивающиеся в поперечном направлении.

На поверхности плиты часто можно заметить небольшие трещины, образующие целую сеть. Не стоит паниковать по этому поводу. Это трещины, образовавшиеся в результате затвердевания бетона. Специалисты называют их усадочными. Особой тревоги их возникновение не вызывает.

Гораздо хуже, если сеть трещин появилась в результате деформации плиты. От усадочных трещин их можно отличить по тому, что деформационные трещины склонны к расширению, то есть они постепенно увеличиваются в размерах. Так как плиты перекрытия почти никогда не наблюдаются из внутренних помещений, очень сложно своевременно заметить появление деформационных трещин. Со временем это приводит к обрушению плит.

Нарушения технологии строительства, приводящие к деформации плиты

Все плиты перекрытия перед укладкой проходят контроль. Поэтому обнаружить заводской брак маловероятно. Деформационные трещины обычно появляются в результате нарушения технологии при строительстве или отделке объектов.

Наиболее распространённым нарушением является несанкционированное уменьшение плиты. Проще говоря, если нет короткой плиты подходящего размера, то строители зачастую обрубают имеющуюся в наличии, но более длинную плиту. Делать этого категорически нельзя. Конструкция плиты такова, что несущую способность обеспечивает стальная продольная арматура, находящаяся в нормальном состоянии напряжённой. Обрубив плиту, нарушают целостность арматуры, что значительно - в несколько раз - снижает прочность армированного бетона.

Обнаружив такой дефект, строители рекомендуют немедленно заняться усилением плиты.

Самым лучшим вариантом является замена плиты. Но это потребует такого количества ремонтных работ, что затраты будут сравнимы с новым строительством.

Обнаружив поперечные трещины, под дефектную плиту сразу же устанавливают временные подпорки. Это является обязательным условием и основным методом усиления конструкции. Временные подпорки меняют на постоянные, чаще всего устраивая пилястры. После такой операции можно продолжать эксплуатировать плиту и дальше.

О чем «говорят» продольные трещины

Продольные или диагональные трещины свидетельствуют о возможности применения других методов ремонта. Прежде всего, надо максимально снизить нагрузку на плиту. Известны случаи, когда деформация возникала в результате того, что на плиту установили тяжёлые предметы. Убрав чрезмерную нагрузку, можно продолжать эксплуатацию плиты в обычном режиме.

Если плита пустотелая, то увеличивают площадь её сечения. Метод достаточно прост:

Надо определить расположение пустот;

Высверлить в плите над пустотами отверстия, не повреждая внутреннюю стальную арматуру.

В изготовленные отверстия вставляют стальную арматуру того же диаметра, что применялся при изготовлении плиты.

Затем отверстия бетонируют. При этом бетон уплотняют и утрамбовывают. Это гарантирует отсутствие полостей в теле плиты.

При ремонте плит перекрытия необходимо соблюдать меры безопасности. Во время всего ремонта, а также в течение двух недель после выполнения ремонтных работ, должны быть установлены временные подпорки.

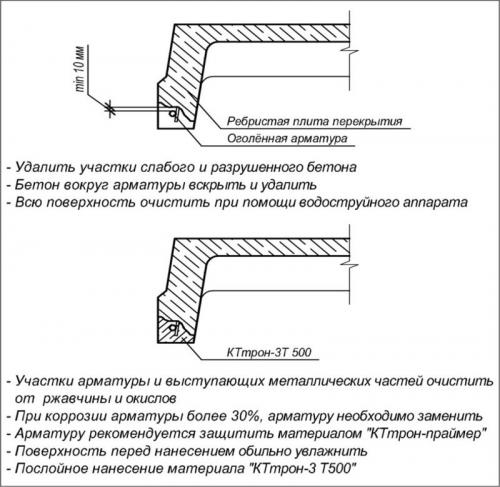

Существует и другой, самый надёжный и радикальный способ ремонта: заключение дефектной плиты в стальную оболочку. При этом стальной каркас плотно обхватывает все стороны плиты, образуя своеобразную коробку. Сложность метода заключается в обеспечении доступа ко всем поверхностям.

Главное при ремонте плит перекрытия - это своевременно обнаружить и устранить дефект.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/shema-armirovaniya-plity-perekrytiya-pustotnoy-tolshchina-perekrytiya

Как расположена арматура в плите перекрытия. Марка ПК

Итак, первая плита, изготавливаемая по опалубочной технологии без предварительно напрягаемой арматуры: плита серии 1.141-1.60, марка плиты ПК.

Максимальная длина - 4,2 м., что как раз и обусловлено отсутствием предварительного напряжения арматуры. Серийный выпуск 60 — плиты с круглыми пустотами, рабочие длины которых составляют: 4180, 3580, 2980, 2680 и 2380 мм., с шириной 1790, 1490, 1190 и 990 мм. Армирование произведено стальными стержнями класса А-III и Вр-I.

Технологический процесс опалубочного производства таких плит следующий:

1. Форма смазывается эмульсолом (предотвращение налипания бетона). 2. Устанавливаются арматурные сетки и каркасы согласно спецификаций по ГОСТ. 3. В формы помещаются пуансоны (формирователи пустоты) и накрываются дополнительно арматурными сетками. 4. Будущая плита бетонируется и вибрируется. 5. По истечении времени, отведенного на твердение - пуансоны вынимаются. 6. Производится затирка неровностей и бурение отверстий под петли. 7. Плита помещается в камеру пропаривания.

Рассмотрим вариант плиты шириной 1200 мм., - ПК 42.12-3Т

Первая рабочая арматурная сетка, работающая на растяжение состоит из 5-ти продольных стержней арматуры диаметром 8 мм., поперечные прутки - по 4 мм. Именно эта сетка (на рисунке - красный цвет) и воспринимает всю нагрузку на растяжение.

Верхняя сетка - идет как конструктивная (синий цвет), диаметр которой составляет всего 3 мм. (Класс прутков Вр-1).

Каркасы (зеленый цвет) располагаются в опорных зонах плиты и работают как поперечное усиление этих зон, между них встраиваются монтажные петли (выделены жёлтым).

Данную плиту резать поперек запрещено. При укорачивании плиты - с одного края удаляется каркас, в итоге получаем опорный узел без поперечного армирования, где существует очень высокая вероятность образования наклонных трещин.

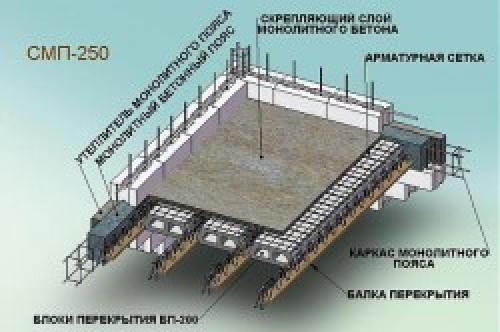

Многопустотные плиты перекрытия армирование. Преимущества плит перекрытия армированного типа

Армирование перекрытия в местах его опирания на колонны сильно отличатся от обычного армирования, в этих местах требуются дополнительные объемные усиления: 1 – основныая сетка; 2 – дополнительное усиление основной сетки; 3 – “П” образные усиления краев плиты; 4 – “Г” образное усиление углов плиты; 5 – несущие стены.

Абсолютно все виды армированных плит перекрытия советуют примененять в покрытиях общественных и жилых зданий, в которых присутствуют стены из ячеистобетонных блоков, крупных блоков и кирпича. Плиты также подходят для зданий с максимальной влажностью воздуха до 60% и для сооружений, в которых присутствуют пароизоляционные особенности во внутренней плоскости стен с максимальной влажностью воздуха до 75%. При этом глубина опоры платформ не должна составлять менее 80 мм.

Плиты армированного типа дают возможность не только добиться эффективного отепления зданий, но и ускорить общий процесс строительства и увеличить процент звукоизоляции. Небольшая масса плит армирования и бетонных перемычек понижает нагрузку на основание и стены. Помимо всего прочего, это несет под собой еще и экономическую выгоду при постройке дома. Сама процедура армирования пустотных платформ перекрытия не требует применения огромной строительной техники (к примеру, подъемного крана), что, несомненно, упрощает постройку и является большим преимуществом.

Незначительный вес армированных плит и бетонных перемычек снижает нагрузку на стены и фундамент, позволяя дополнительно получить экономический эффект при возведении дома.

В итоге, применяя данные платформы перекрытия, общее сооружение будет иметь достаточно большую прочность и сможет без труда выдержать огромные напряжения и внешние факторы, такие как огонь, продолжительное время. Для сравнения этих железобетонных конструкций с другими материалами стоит сказать, что дерево способно выдерживать прямое воздействие огня не более 25 минут, в то время как монолитные платформы – более одного часа.

Возведение монолитных конструкций с применением крупных блоков и платформ перекрытия дает возможность строить дома любых размеров и сложности. В процессе создания платформ перекрытия присутствует возможность перекрывать помещение, имеющее неверную геометрию стен. Соответственно, возможно создавать даже наиболее диковинные по своим габаритам перекрытия. Опорой для такого армированного перекрытия в данном случае выступают не столько стены, сколько колонны, благодаря которым общая планировка здания будет иметь более свободный вид.

Для того чтобы качественно выполнить армирование плиты перекрытия и расчет всех нужных аспектов на стадии подготовки, необходимо использовать следующие инструменты:

пистолет электрического типа для вязки арматуры;
крюк для вязки арматуры;
вязальную проволоку для арматуры;
ручной шуруповерт для выполнения армировки;
сварные сетки косвенной армировки.

Нагрузка на плиту перекрытия ПБ. Отличия пустотных плит перекрытий ПК и ПБ

В последние годы на смену введенным в оборот еще в советское время плитам перекрытия ПК приходят изделия нового поколения - пустотные стендовые панели безопалубочного формования марки ПБ (или ППС в зависимости от проекта).

Если железобетонные плиты ПК изготавливаются по чертежам серии 1.141-1, то единого документа, на основании которого выпускают стендовые панели, нет. Обычно заводы используют рабочие чертежи, предоставленные поставщиками оборудования. Например, серия 0-453-04, ИЖ568-03, ИЖ 620, ИЖ 509-93 и ряд других.

Мы свели основные различия между плитами ПК и ПБ в одну таблицу.

ПК	ПБ
Толщина
220 мм, либо 160 мм для облегченных плит ПНО	От 160 мм до 330 мм в зависимости от проекта и необходимой длины
Ширина
1,0; 1,2; 1,5 и 1,8 метра	Чаще всего встречаются 1,2, но бывают и стенды шириной 1,0 и 1,5 метра
Длина
Для облегченных ПНО до 6,3 метра с определенным шагом, индивидуальным для каждого производителя. Для ПК - до 7,2 реже до 9 метров.	Поскольку плиты режутся по длине, то возможно изготовление нужного размера под заказ с шагом в 10 см. Максимальная длина может достигать 12 метров в зависимости от высоты панели.
Нагрузка
Типовая 800 кгс/м2, под заказ возможно изготовление нагрузкой 1250 кгс/м2	Хотя чаще всего выпускают именно нагрузку 800, но технология позволяет без дополнительных затрат сделать плиты и любой другой от 300 до 1600 кгс/м2.
Гладкость и ровность
Все-таки технология старая и формы у всех уже изношены, идеальных плит Вы не найдете, но и откровенно плохие попадаются редко. По внешнему виду на твердую 4-ку.	Изготавливаются на новейших стендах, разглаживаются экструдером. Как правило плиты намного лучше выглядят, хотя возможны и отдельные исключения.
Армирование
До длины 4,2 - простое сеточное, более длинные панели делают преднапряженными, т.к. использование натяжения позволяет добиться необходимой марки прочности меньшими затратами.	Преднапряженные при любой длине. В качестве струн в зависимости от проекта могут выступать как канаты 12к7 либо 9к7, так и проволока ВР-1.

Может ли сломаться плита перекрытия. Основные причины возникновения трещин

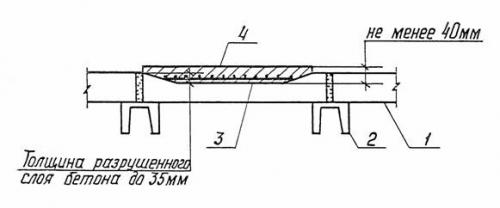

Ремонт плит покрытия железобетонных резервуаров: 1 – существующая плита; 2 – балка; 3 – конструктивная арматурная сетка; 4 – новый слой бетона.

Сразу стоит отметить, что трещины и разломы в перекрытиях разных видов проявляются по-разному и могут иметь различные последствия. В сплошных железобетонных появление трещин – крайне редкое явление, которое, как правило, происходит из-за механического повреждения верхнего слоя бетона или же вследствие длительного воздействия факторов окружающей среды. Ремонт железобетонных плит производится в соответствии с имеющимися повреждениями. В случае если на плите появились мелкие трещины или несколько глубоких трещин, вполне можно просто заделать их, препятствуя их увеличению. Если повреждение большое, то необходимо проведение ремонтных работ, направленных на устранение коррозии арматуры и восстановление поврежденного слоя бетона. Ребристые в большинстве случаев требуют такого же ремонта, как и сплошные железобетонные плиты.

Ремонт крупных дефектов плит перекрытия.

Пустотные и облегченные многопустотные плиты наиболее часто подвержены разнообразным деформациям. Причин возникновения деформаций и разломов данных видов существует масса. На таких плитах перекрытия сильнее сказывается влияние окружающей среды. Это приводит к тому, что бетон истончается и возникают прободения вплоть до арматуры и пустот. Кроме того, возникновение трещин может происходить из-за естественного проседания грунта, перегрузки, механических повреждений, изначальной неправильной укладки и так далее. Такие ремонтные работы в большинстве случае являются сложнейшей строительной задачей, которая требует серьезных расчетов.

В зависимости от степени повреждений ремонт может быть разным. В случае если появилась незначительная трещина до 2 мм, вполне можно провести обычную заделку трещины, чтобы избежать ее распространения. В тех случаях, когда бетон поврежден сильно и есть вероятность образования пролома до арматуры, необходимо провести ремонт, направленный на защиту арматуры от коррозии. Если плита лопнула, а затем произошло провисание, скорее всего, дело в ее перегрузке, и в данном случае нельзя исключать повреждение или разрыв арматуры, а значит, возможно, потребуется не только заделка местного повреждения, но и армирование или полное усиление всего перекрытия.

В некоторых случаях когда провисание вследствие деформации и образования трещин критично, то есть достигает 15-20 мм, ремонтные работы, направленные на усиление и укрепление несущей способности, могут не дать положительного результата, тогда останется только полная замена плиты, но сразу нужно отметить, что такое решение проблемы очень трудоемко и не всегда выполнимо, все зависит от длины и маркировки плиты, а также места ее расположения.

Несущая способность плиты перекрытия. Как сделать расчет монолитной плиты перекрытия?

Если застройщик выбрал проект дома со свободной планировкой, он скорее всего столкнется с проблемой нестандартного перекрытия.

Следовательно, ему придется отказаться от заводских панелей и установить монолитную плиту перекрытия (МПП).

Это очень экономичный вариант, к которому прибегают даже при возведении типовых помещений.

Для их установки не требуется дорогостоящая грузоподъемная техника, они имеют более высокие производственные характеристики, а бесшовная поверхность перекрытий существенно экономит средства заказчика на отделочные работы.

Зачем нужно делать?

Застройщик, перед тем как устанавливать перекрытие, должен выполнить расчет этой ответственной конструкции. Поскольку эти вычисления относятся к разряду сложных , лучше поручить их выполнение специалистам.

Необходимость такого расчета объясняется особой ролью плиты в обеспечении прочности и долговечности домостроения. Она принимает на себя нагрузки от расположенных выше конструкций и передает их через стенки на основание дома. Поэтому правильно выполненный расчет МПП имеет важное значение для дома в целом.

Если конструкция будет установлена без применения предварительных расчетов, она может не выдержать фактическую весовую нагрузку, что приведет к массовому процессу трещинообразования и даже вызвать более серьезные дефекты в конструкции, вплоть до полного ее разрушения.

Поэтому главной задачей такого расчета является гарантия требуемого запаса прочности. Для этой цели нужно рассчитать габариты плиты, планируемые нагрузки на МПП и профессионально выбрать диаметры поперечной и продольной арматуры.

Расчет выполняется с использованием нормативов и предельных нагрузок , установленных, изданного в 1985 году.

Расчет пошагово:

Определяют геометрические характеристики МПП, класс арматуры и марку бетона. В момент выбора марки бетона необходимо принять во внимание, что данный стройматериал неоднородный, в связи, с чем его физико-механические характеристики проявляют себя неравномерно.
Сопротивление бетонного слоя на сжатие должно приниматься не выше, чем соответствующий показатель у арматуры, поскольку на растяжение фактически работает только армокаркас. Чаще всего, при возведении таких конструкций в домах применяют бетон марок м²50/350 (В 20/25). Для армокаркаса применяют арматура А400/500.
Высчитывают все нагрузки на МПП. С этой целью необходимо суммировать вес плиты и вертикальные нагрузки. Толщину ее определяют в зависимости от пролета, а массу, учитывая плотность определенной марки бетона. Согласно СНиП нормативные нагрузки от расположенных выше стройконструкций на проектируемое МПП для жилых помещений принимают в диапазоне 250-800 кг/м².
Определяют предельно допустимый изгибающий момент. Наибольший показатель такого напряжения, всегда воздействует на центр конструкции, при полном опирании ее по периметру на стенки.
Подбирают минимально допустимое сечение рифленой арматуры. Класс ее подбирается по значению ξR, определяющему дистанция от центра сечения прутьев армокаркаса до нижнего среза перекрытия. Его наименьший показатель должен быть не менее Д арматуры, не ниже 10 мм. Увеличение этого расстояния приводит к повышению прочности сцепления арматуры в бетонной массе.

Какой диаметр арматуры нужен для перекрытия. Как выполнить армирование перекрытия частного дома

Наиболее распространенная схема перекрытия двухэтажного дома представляет собой двухпролетное перекрытие (несущие стены по периметру дома плюс одна стена посередине). Различия, в основном, в размерах дома в плане и расположении проема для лестницы.

В данной статье будут предложены варианты армирования такого перекрытия для разных размеров дома.

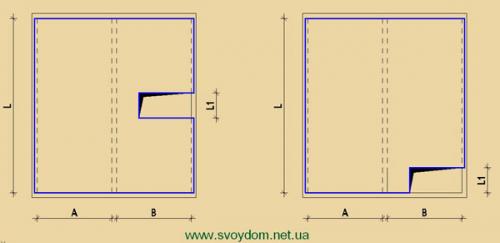

Конструктивную схему примем следующую: перекрытие опирается только на три продольные стены. Поперечные (наружные) стены, а также стены лестничной клетки (если такие имеются) являются самонесущими. Таким образом, мы убиваем сразу двух зайцев: 1) экономим на габаритах фундаментов под самонесущие стены, да и саму стену можно сделать полегче и потоньше (обосновывая экономию расчетом, конечно, - по несущей способности и теплотехническим); 2) теперь армирование нашего перекрытия не будет зависеть от длины дома ы лестничного проема 1, а только от ширины пролетов А и В.

Внимание, если Вы захотите опереть плиту на все четыре наружные стены, армирование должно быть совершенно другим! Данная схема на это не рассчитана.

Материалы для нашего перекрытия выберем следующие:

- тяжелый бетон класса В25;

- рабочая арматура горячекатанная периодического профиля из стали марок 35ГС или 25Г2С, класс арматуры А400С (ДСТУ 3760) - это арматура периодического профиля с серповидными ребрами;

- конструктивная арматура и хомуты из гладких стержней класса А240С.

Защитный слой бетона для рабочей нижней арматуры принят 30 мм, для верхней – 20 мм.

Нагрузки на перекрытие принимаем следующие (нагрузки приведены нормативные):

- от конструкции пола 150 кг/м;

- от веса перегородок 50 кг/м;

- временная нагрузка (от людей, мебели и т.п.) 150 кг/м.

Перекрытие не рассчитано на опирание каких-либо стоек (опор крыши, например). Опирание площадки лестницы, а также косоуров, ведущих с первого этажа допускается.

Район строительства – без сейсмики.

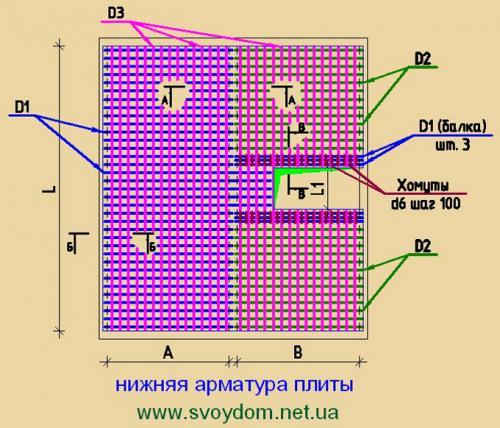

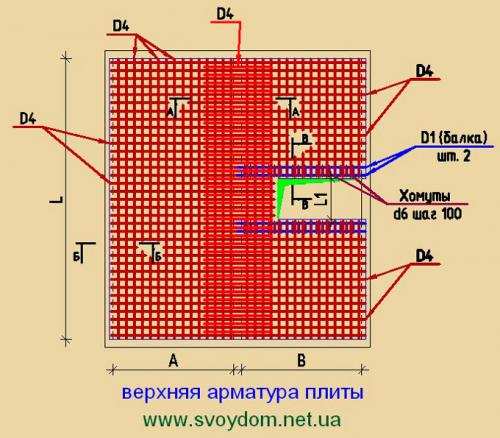

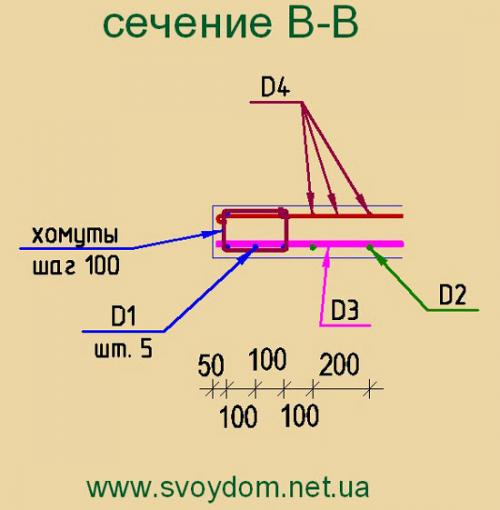

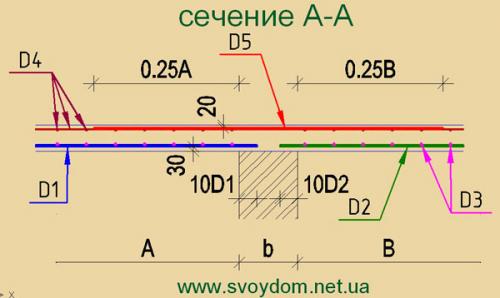

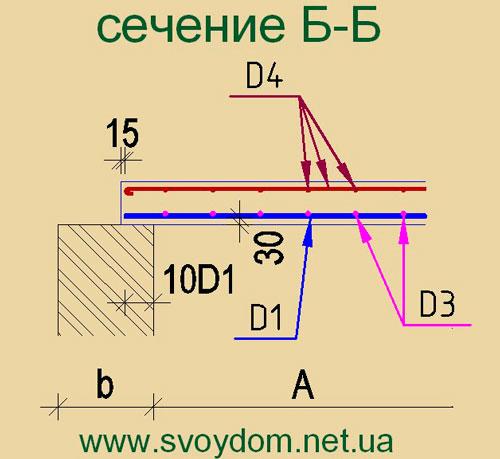

Нижняя и верхняя арматура плиты показана на рисунке.
