Стандарты и размеры пустотных плит перекрытия. Размеры и вес

Стандарты и размеры пустотных плит перекрытия. Размеры и вес

Среди большого разнообразия пустотных плит есть разные изделия. Например, ЖБИ изготавливаются с шагом, который равняется 10 см по длине. По ширине эти изделия бывают четырех размеров, а именно 1 м и 1,2 м, а также 1,5 м и 1,8 м. Чтобы выбрать ту продукцию, которая нужна именно вам, следует обращать внимание на эти параметры. Так вы сможете выполнить перекрытие пролетов почти любых типов.

Стандартная пустотная плита перекрытия ПК либо ПБ имеет толщину, которая равняется 220 мм. Что касается облегченных типов изделий из железобетона марок ПНО, 3,1ПБ и 1,6ПБ, то их размеры составляют 160 мм.

Ширина изделия может равняться и 1,8 м, однако подобные плиты продаются намного реже, чаще всего их делают под заказ. Оптимальный размер составляет 1,2 м. Подобные ЖБИ являются более удобными. Их легче перевозить в кузове автомобиля и затем раскладывать. Благодаря безопалубочной технологии современного типа и в результате того, что поперечное армирование в этих плитах отсутствует, изготовители могут резать плиты ПБ на разные элементы. Благодаря этому исключаются всевозможные сложности, связанные с перекрытиями пролетов, которые имеют необычную конфигурацию.

Плиты могут иметь разный вес, который обычно составляет от 0,3 до 5 т. Этот параметр зависит от габаритов изделия. Заметим, что если сравнивать его с несущими монолитными конструкциями, то в этих видах изделий он гораздо меньший. Также ЖБИ незначительно отличаются от цельных перекрытий из железобетона по своим техническим особенностям. Благодаря этому становится возможным уменьшить нагрузку, которая создается на фундамент, а также не потерять характеристики прочности.

Размеры плиты перекрытия для частного дома. Какие бывают типовые размеры бетонных и ЖБ плит перекрытия?

Перекрытие – это несущий и ограждающий конструктивный элемент малоэтажного или многоэтажного здания.

Основное значение данной детали – разделение общего эксплуатируемого объёма сооружения на уровни, в соответствии с проектом, объединение несущих вертикальных элементов в единую жёсткую конструктивную схему, а также формирование основы под пол и потолок.

Если речь идёт об индивидуальном проекте монолитного частного дома, габариты плит перекрытий не регламентируются, а в типовых панельных домах все размеры привязываются к модульным значениям.

Понятие габаритов

Все плиты перекрытий, которые поставляются на объект строительства в готовом виде, изготавливаются в цехах производственных предприятий, специализирующихся на выпуске элементов для КПД.

Ещё в советское время на территории нашей страны действовал принцип стандартизации, унификации и типизации, в результате чего проектировщики создавали типовые повторно применяемые проекты домов, которые назывались сериями .

Данная тенденция развивается и сегодня, а разработчики создают новые или адаптируют старые серии под современные нормативы.

Большинство домов, возводимых по типовым проектам, выполняются в полносборном варианте. Все горизонтальные и вертикальные конструкции изготавливаются в заводских условиях, а на стройке производится их монтаж.

На плиты перекрытий накладываются ограничения, и заводы выпускают продукцию в соответствии с ГОСТ, в которых прописываются длина, ширина и толщина этих элементов, в зависимости от их типа, сферы применения и конструктивных особенностей.

Стандартные максимальные и минимальные типоразмеры

В зависимости от объёмно-планировочных и конструктивных решений здания, а также ограничений производственных линий, существуют следующие размерные цепочки плит перекрытий:

1. Многопустотные плиты с толщиной 220 мм – имеют маркировку ПК. Являются наиболее популярными конструктивными элементами перекрытий, благодаря простоте монтажа, повышенной прочности при эксплуатации и относительно небольшой массе. Размерный ряд этих плит регламентируется:
   • 1ПК, 2ПК, 3ПК – длина таких изделий составляет от 2,4 до 7,5 м (т.е. сюда же входят размеры 5400 мм) с модульным шагом 0,3 м. Наиболее востребованными считаются плиты длиной 6 метров, так как они привязываются к типовым сериям панельных многоквартирных домов. Индексы 1, 2 или 3 в маркировке означают разные диаметры круглых пустот – 159, 140 или 127 мм. Ширина изделий может составлять 1000, 1200, 1500 или 1800 мм.
   • 1ПКТ – особая серия «пустоток», опираемых по 3 сторонам, имеющих длину 9 метров и ширину 1000, 1200, 1500 мм.
   • 1ПКТ, 2ПКТ, 3ПКТ – длина составляет от 3,6 до 7,5 м с тем же шагом 0,3 м. Ширина варьируется от 2,4 до 3,6 м с тем же модульным интервалом. Опирание происходит также по 3 сторонам, о чём свидетельствует обозначение «Т».
   • 1ПКК, 2ПКК, 3ПКК – опираются по 4 сторонам, перекрывая сразу всю комнату. Длина таких изделий составляет 2,4 – 3,6 м с шагом 0,3 м, а ширина имеет большие габариты – 4,8 – 7,2 м с тем же интервалом. Связано это с особой расчётной схемой – подобные перекрытия работают по короткой стороне, т. е. вдоль расположения пустот.
2. Многопустотные плиты с толщиной 260 мм, предназначенные для восприятия повышенных нагрузок и применяемые как в жилых, так и в общественных зданиях:
   • 4ПК – длина от 2,4 до 9 м, шаг 0,3 м. Ширина – 1000, 1200 и 1500 мм. Диаметр пустот 159 мм.
   • 5ПК – усиленные плиты с большими пустотами – 180 мм. Имеют три типоразмера по длине – 6, 9 и 12 м. Ширина та же, что и у 4ПК.
   • ПГ – особая серия с грушевидными вытянутыми пустотами. Как и 5ПК, выпускаются с длинами 6, 9 и 12 метров, и с идентичной шириной.
   • Многопустотные детали перекрытий с толщиной 300 мм – предназначены для наиболее ответственных большепролётных конструкций. Имеют маркировку 6ПК, длину 12 м, ширину 1000, 1200 или 1500 мм и диаметр пустот 203 мм.
   • Облегчённые многопустотные плиты с толщиной 160 мм и диаметром пустот 114 мм. По длине варьируются от 3,6 до 6,3 м с шагом 0,3 м. Ширина – 1000, 1200, 1500 и 1800 мм.

Типовые серии плит перекрытия. Типовые серии — железобетонные конструкции

При проектировании железобетонных конструкций могут быть полезными следующие типовые серии:

Типовые серии по железобетонным каркасам

Источник: https://milyj-dom.ru-land.com/novosti/razmery-pustotnyh-plit-perekrytiya-kakie-byvayut-razmery-pustotnyh-plit-perekrytiya

Самые распространенные размеры плит перекрытия. Разновидности маркировок в таблице

ПК – это разновидность многопустотных перекрытий, которые производятся с использованием опалубочной технологии. В заводские формы укладывают армокаркас, который заливается бетонной смесью, с последующим уплотнением вибрационным оборудованием.

плит ПК для перекрытий гражданских строений:

Кроме традиционных перекрытий ПК, промышленность выпускает еще :

1. — изделия, которые изготавливаются способом безопалубочного формования на конвейерной линии. Удачная армоконструкция, которая позволяет безопасно уменьшать длину конструкции, при необходимости ее корректировки.
2. ПНО — облегченные тонкие перекрытия 160 мм, аналогично создаваемые без опалубки.

60 (15.8)

Стандартная круглопустотная плита, согласно маркировке имеет габариты :

1. 60 — стандартное значение по длине в дм, фактическая длина — 5980 мм.
2. 15 — стандартное значение по ширине в дм, фактический ширина — 1490 мм.
3. 8 — возможная нагрузка, 8 МПа.
4. Высота изделия — 220 мм.
5. Объем перекрытия — 1.120 м³.
6. Вес — 2.800 тн.
7. Тяжелый бетон: М 250 (В 30).
8. Морозоустойчивость — F50.
9. Водостойкость — W2.
10. Антикоррозийная арматура Вр-II.

63-10-12,5

Стандартная круглопустотная конструкция, согласно маркировке имеет габариты :

1. 63 — ГОСТовская длина в дм, фактическая длина — 6280 мм.
2. 10 — ГОСТовская ширина в дм, фактический ширина — 990 мм.
3. 12,5 — показатель несущей способности конструкции, 12.5 МПа.
4. Армокаркас из коррозийно стойкой проволоки Вр-II.
5. Высота перекрытия — 220 мм.
6. Марка бетона — тяжелый: М 250 (В 30).
7. Объем — 0.730 м³.
8. Водостойкость — W2.
9. Вес — 1.825 тн.
10. Морозоустойчивость — F50.

30

Стандартное круглопустотное перекрытие ПК 30-10.8 имеет производственные показатели, обозначенные маркировкой :

1. 30 — округленный показатель по длине в дм, фактическая длина — 2980 мм.
2. 10 — округленный показатель по ширине в дм, фактическая ширина — 990 мм.
3. 8 – предельная возможность по несущей способности конструкции, 8 МПа.
4. Высота перекрытия — 220 мм.
5. Допустимые циклы замерзания/размерзания — F50.
6. Объем — 0.350 м³.
7. Вес — 0.882 тн.
8. Сопротивление по влажности — W2.
9. Бетон тяжелой модификации: М 200 (В 15).
10. Арматурный каркас из антикоррозийной проволоки Вр-.

42

Стандартная круглопустотная плита ПК 42-10.8 в процессе производства получает такие характеристики :

1. 42 – стандарт по длине в дм, натуральный показатель — 4190 мм.
2. 10 – стандарт по ширине в дм, натуральный показатель — 990 мм.
3. 8 — несущая способность, которую способна вынести конструкции, 8 МПа.
4. Высота/ объем — 220 мм /0.490 м³.
5. Способность выдерживать отрицательные температуры — F50.
6. Вес — 1.230 тн.
7. Защита по водостойкости — W2.
8. Тяжелый бетон: М 200 (В 15).
9. Арматурная проволока с антикоррозионной защитой, Вр-II.

17

Стандартная многопустотная конструкция с круглыми цилиндрическими отверстиями ПК 17-10.8 имеет маркировочные характеристики :

1. 17 — округленная длина в дм, практическая длина — 1680 мм.
2. 10 — приблизительная ширина в дм, подлинная ширина — 990 мм.
3. 8 — допустимая наибольшая несущая способность, МПа.
4. Высота — 220 мм.
5. Циклы по морозоустойчивости — F50.
6. Объем — 0.36 м³.
7. Маркировка по водостойкость — W2.
8. Вес — 0.490 тн.

48

Стандартная круглопустотная плита ПК 48-10-8, согласно маркировке имеет габариты :

1. 48 — длина, округленная в дм, реальная длина — 4790 мм.
2. 10 — ширина, округленная в дм, реальная ширина — 990 мм.
3. 8 — предельно-допустимая несущая способность перекрытия, 8 МПа.
4. Высота конструкции — 220 мм.
5. Объем — 0.558 м³.

ПК-35 и 35.7

Стандартная круглопустотная конструкция ПК 35-10-8, согласно маркировке имеет габариты :

1. 35 — длина округления в дм, реальная длина — 3480 мм.

Источник: https://dom-na-vodah.ru/novosti/pustotnye-plity-perekrytiya-sfery-primeneniya

Размеры плиты перекрытия. Что такое плиты перекрытия?

Перекрытия — это несущая горизонтальная конструкция здания, которая предназначена для разделения этажей. Перекрытия могут быть чердачными и междуэтажными. При строительстве и эксплуатации здания на перекрытия ложится очень большая нагрузка. Перекрытия, кроме собственного веса, несут на себе тяжесть состава, расположения частей строения.

Частями перекрытий называют основную часть, которая состоит из массивных сборных плит, изготовленных из железобетона. Верхняя часть перекрытий сохраняет звукоизоляцию и тепло, а нижняя — это наш потолок.

Схема монтажа плиты перекрытия

Плиты перекрытий в строительном производстве изготавливают из железобетона и бетона. Их используют на строительстве разнообразных объектов.

Железобетонные перекрытия могут быть ребристыми. Их особенность — это то, что промежуток между ребрами составляет примерно 150 см.

Перекрытиями могут быть и железобетонные балки, при условии, что они компактно пригнаны одна к другой. В этом случае между балками в балочных перекрытиях лучше вставлять вкладыши, а промежуток между ними бетонировать. Наряду со всеми, можно выделить и сталекаменные перекрытия. Их приобретают на рынках строительных материалов, но монтаж данных изделий лучше производить в промышленных условиях.

Функцию перекрытий выполняют плиты.

Более подробно на них и остановимся. Плита — это плоский прямоугольный кусок камня, металла или другого материала, часть сооружения, строения, механизма. В строительстве она несет на себе груз других элементов строения.

Какие бывают виды плит перекрытия

Плиты бывают трех основных видов: полнотелые, пустотные и железобетонные.

Схема монтажа сборного перекрытия

Самые мощные из названных — это полнотелые. Они лучше и надежнее защищают строение от возможных прогибов и трещин. Чтобы повысить звукоизоляцию, применяют изделия толщиной не менее 160 мм.

Железобетонные полнотелые плиты в свою очередь делятся на:

• сборно-монолитные;
• грибообразные;
• однопролетные;
• многопролетные.

Многопролетные лучше использовать при строительстве многоэтажных домов.

Типы железобетонных многопустотных ПК

Плиты ПК применяются для перекрытия пролетов различных зданий. Их длина обычно 12 м. Ширина плит ПК — 1 м, 1,2 м, 1,8 м, высота 0,22 — 0,31 м. Наличие в плите армированных ребер и пустот делает ее очень прочной на изгибы при относительно легком весе. Их из-за наличия пустот лучше использовать для прокладки электропроводки и коммуникаций.

Схема устройства цокольного перекрытия

В зависимости от назначения, количества пустот и вариантов опирания, данные плиты делят на типы:

• 1ПК — железобетонная с круглыми пустотами, диаметр которой — 1,59 м, толщина — 2,2 см. Назначение — опора по 2 торцевым сторонам;
• 1ПКТ — железобетонная с круглыми пустотами, диаметр которой — 1,59 см, толщина — 2,20 см. Назначение — опора по 3 сторонам;
• 1ПКК — железобетонная с круглыми пустотами, диаметр которой — 1,59 см, толщина — 2,20 см. Назначение — опора по 4 сторонам: 2-м боковым и 2-м торцевым;
• 2ПК — железобетонная с круглыми пустотами, диаметр которой — 1,4 см, толщина — 2,20 см. Назначение — опора по 2 сторонам;
• 2ПКТ — железобетонная с круглыми пустотами, диаметр которой — 1,4 см, толщина — 2,20 см. Назначение — опора по 3 сторонам;
• . 2ПКК — плита железобетонная с круглыми пустотами, диаметр которой — 1,4 см, толщина — 2,20 см. Назначение — опора по 4 сторонам: 2-м боковым и 2-м торцевым;
• 3ПК — железобетонная с круглыми пустотами, диаметр которой — 1,27 см, толщина — 2,20 см. Назначение — опора по 2 торцевым сторонам;
• 3ПКТ — железобетонная с круглыми пустотами, диаметр которой — 1,27 см, толщина — 2,20 см. Назначение — опора по 3 сторонам;
• 3ПКК — железобетонная с круглыми пустотами, диаметр которой — 1,27 см, толщина — 2,20 см. Назначение — опора по 4 сторонам;
• 4ПК — с круглыми пустотами, диаметр которой — 1,59 см, толщина — 2,60 см. Назначение — опора по 2 сторонам;
• 5ПК — с круглыми пустотами, диаметр которой — 1,80 см, толщина — 2,60 см. Назначение — опора по 2 торцевым сторонам;
• 6ПК — с круглыми пустотами, диаметр которой — 2,03 см, толщина — 3,0 см. Назначение — опора по 2 торцевым сторонам;
• 7ПК — с круглыми пустотами, диаметр которой — 1,14 см, толщина — 1,60 см. Назначение — опора по 2 торцевым сторонам;
• ПГ — железобетонная с грушевидными пустотами, толщина — 2,60 см. Назначение — опора по 2 сторонам;
• ПБ — железобетонная, диаметр которой — 1,59 см. Ее получают путем непрерывного формования на довольно длинных стендах. Назначение — опора по 2 сторонам.

Источник: https://milyj-dom.ru-land.com/novosti/razmery-pustotnyh-plit-perekrytiya-kakie-byvayut-razmery-pustotnyh-plit-perekrytiya

Размеры плит перекрытия пк. Многопустотные

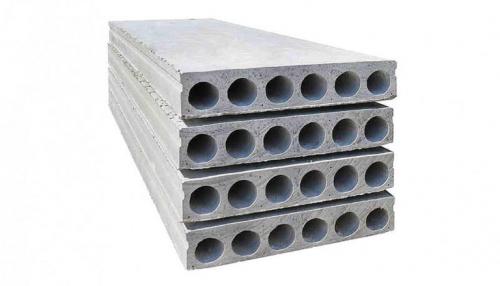

Многопустотные плиты отличаются от сплошных как по технологии производства, так и по рабочим параметрам. Основная особенность железобетонных изделий этого типа заключается в наличии внутри их структуры специально созданных пустот, расположенных вдоль. Такое решение позволяет добиться существенного снижения веса, при сохранении сопоставимых показателей прочности.

Многопустотные плиты могут различаться по диаметру отверстий и их форме

Важно отметить, что благодаря наличию внутри плит некоторого объёма воздуха, они обладают сниженной теплопроводностью и меньше способствуют распространению звука, что востребовано как при строительстве жилых домов, так и при возведении промышленных помещений.

Внутри рассматриваемой категории присутствует условное разделение на две подгруппы изделий, отличающихся по технологии производства.

• ПК – разновидность пустотелых плит перекрытия, производимых с помощью заливки бетонной смеси в специальную опалубку с установленной внутри металлической обрешёткой. Перед заливкой внутрь армирующей конструкции укладываются специальные трубы из специального материала, которые после застывания смеси вынимаются, в результате чего и получаются пустоты нужного диаметра по всей длине.
• ПБ – более современная разновидность пустотных плит перекрытия, которая создаётся с помощью высокотехнологичного оборудования конвейерного типа. В результате производственного процесса получается заготовка с заданной толщиной и шириной, а по длине изделия нарезаются уже на последующих этапах. Процесс производства характеризуется высокой точностью и скоростью выполнения, однако в силу некоторых ограничений в конструкции армирующей части, укладывать плиты можно только с упором на две стороны.

Существуют также и облегчённые версии пустотелых плит перекрытия с маркировкой ПНО, 3,1ПБ и 1,6ПБ, которые обладают ещё более сниженным весом, но сопоставимыми с обычными аналогами показателями прочности. Это делает изделия отличным вариантом для использования в одноэтажном строительстве частных домов. К преимуществам таких изделий можно также отнести и сниженную собственную нагрузку на несущие конструкции.

Кроме того, ЖБИ изделия дают большую пожарную безопасность в отличие от деревянных перекрытий из балок .
