Рисунок: Пустотные плиты перекрытия.

1. Понятие и особенности пустотной плиты перекрытия

Что же такое плита перекрытия и для чего она необходима?

Плита перекрытия – это железобетонная конструкция, которая делит внутреннее пространство здания или сооружения на этажи.

Данные плиты состоят из бетона и предварительно напряженной арматуры. Пустотные плиты достаточно легкие благодаря наличию продольных сквозных отверстий, тем самым снижая общую нагрузку на несущие конструкции. Наличие пустот в конструкции увеличивает тепло- и звукоизоляционные свойства.

Пустотные плиты перекрытия проектируются и изготавливаются методом непрерывного формования в соответствии с планом этажа с обозначенными отверстиями, предоставленные проектировщиком. Торцевая кромка плит может иметь геометрическую форму (косой или ступенчатый распил), предусмотренную проектом.

Фото: круглые пустоты в плитах перекрытия

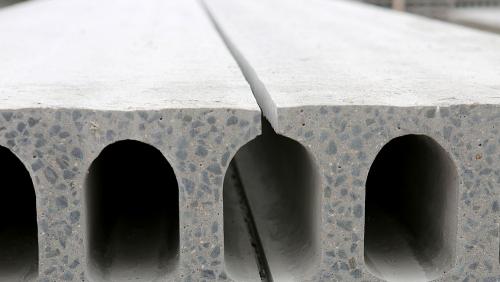

Фото: овальные пустоты в плитах

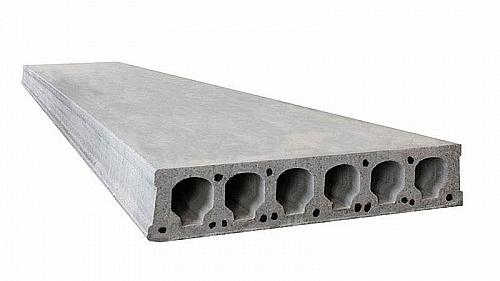

Фото: грушевидные пустоты

По способу опирания пустотные плиты разделяются:?

• по двум торцевым сторонам;
• по трем сторонам - по двум торцевым и одной боковой;
• по четырем сторонам - по двум торцевым и двум боковым.

Чертеж: способ опирания плит по 2-м сторонам

Чертеж: комбинированное опирания по 2-м и 3-м сторонам

2. Методы изготовления пустотных плит

По способу изготовления многопустотные плиты бывают двух типов:

1. предварительно напряженные многопустотные плиты, которые изготавливаются опалубочным способом (ПТМ)

Данные плиты изготавливаются в специальных формах и имеют натянутую арматуру вдоль плиты. Затем вдоль формы вставляются специальные трубы округлой формы (пустотообразователь), после форма перемещается на вибростол, в нее заливается бетон и происходит процесс вибрации. Затем форма подключается к источнику питания, бетон нагревается до 70-80 градусов и выстаивает так 7-8 часов. Далее из готового изделия вынимаются пустотообразователи. Такие плиты имеют монтажных петли для их последующего монтажа.

2. плиты перекрытия многопустотные без опалубочного формирования (ПТМ)

Процесс производства таких плит довольно интересный. На специальные настилы раскладываются канаты и проволока и все это натягивается до определенных усилий. Далее в специальную установку, которая называется экструдер, подается готовая бетонная смесь, после установка передвигается по настилу, а на выходе получается готовая пустотная железобетонная плита длиной 50м, Затем с помощью специальной поворотной пилы происходит резка плит любой длины. Такие плиты можно резать под любым углом от 0 до 180 градусов. Из-за особенностей производства плит 2ПТМ нет необходимости заделывать торцы бетонной пробкой. Плиты не имеют монтажных петель, поэтому монтируются при помощи гибких чалок.

В основном используется опалубочный метод изготовления плиты. Он не требует специального оборудования и широко используется на железобетонных заводах изготовителях. За счет использования преднапряженной арматуры, конструкция получается высокопрочной к восприятию действующих на нее нагрузок.

Плиты перекрытия размеры маркировка. Плиты перекрытия: размеры, маркировка и их расшифровка, типы железобетонных плит

Без плит перекрытия не обходится ни один крупный строительный объект. Плиты представляют собой удобный и надежный материал, с которым строительство занимает минимум времени. Богатый ассортимент дают возможность легко выбрать плиты перекрытия, размеры и маркировка которых идеально подходят для конкретного случая. На стадии проектирования необходимо знать, какими бывают железобетонные плиты перекрытия, чтобы подобрать те, которые позволят быстро и качественно завершить строительство.

Главные преимущества плит перекрытия

Сначала стоит коротко рассказать о достоинствах, которые делают плиты настолько востребованными.

При изготовлении производитель придерживается требований, которые указаны в ГОСТ 9561-91 “Многопустотные железобетонные плиты перекрытий для зданий”. Это обеспечивает строительному материалу ряд важных достоинств:

• Низкая стоимость по сравнению с другими строительными материалами, которые используются в аналогичных ситуациях.
• Скорость монтажа . Нет необходимости ожидать, пока затвердеет раствор или бетон, используемый при устройстве перекрытий.
• Шумоизоляция – круглые пустоты снижают коэффициент проводимости звука.
• Надежность – армирование позволяет плитам противостоять любым типам нагрузок: на сжатие, изгиб, растяжение.
• Богатый выбор изделий , различающихся по размерам, крепости и прочим характеристикам.

Поэтому сегодня почти ни один крупный строительный объект не обходится без использования плит перекрытия.

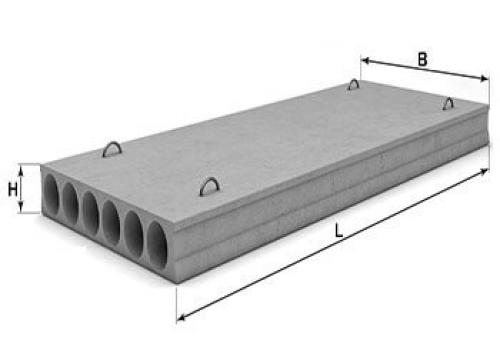

Габариты плит

Сегодня изготавливаются плиты разных габаритов. Благодаря тому, что размеры бетонных плит перекрытия сильно различаются, специалисты могут легко подобрать те, которые подойдут для возведения конкретного здания.

Например, длина плит варьируется в пределах 2400-12000 мм. Ширина может составлять 1000-7200 мм. Для большей информативности стоит разместить таблицу с подробным описанием габаритов плит перекрытия:

Как видите, плиты могут сильно различаться по размеру. Это позволяет специалистам легко подбирать наиболее подходящие материалы для выполнения конкретных работ.

Классификация плит

Разделять их можно по различным параметрам. Например, необходимое количество опор для укладки, толщина и многие другие. Но специалисты разделяют их на три группы по конструкции.

Пустотные

Плиты имеющие воздушные полости, обеспечивающие высокие показатели звукоизоляции и теплоизоляции. Благодаря этому они могут стать прекрасным выбором при необходимости устройства межэтажных перекрытий. От того, какой диаметр имеют пустоты, зависят все характеристики плиты: вес, коэффициент тепло- и звукопроводности, возможность выдерживать нагрузки. Они находят применение при возведении домов из различных строительных материалов.

Ребристые плиты перекрытия маркировка. ГОСТ 27215-87 Плиты перекрытий железобетонные ребристые высотой 400 мм для производственных зданий промышленных предприятий. Технические условия

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПЕРЕКРЫТИЙ

ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ

ВЫСОТОЙ 400 мм

ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 27215-87

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения01.01.88

Настоящий стандарт распространяется на железобетонные ребристые плиты высотой 400 мм, изготовляемые из тяжелого или легкого бетона и предназначенные для перекрытий производственных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м.

Плиты изготовляют по рабочим чертежам серий 1.442.1-1, 1.442.1-2 и применяют:

для отапливаемых зданий и сооружений;

для не отапливаемых зданий и сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40 °С включ.;

в условиях систематического воздействия технологических температур до 50 °С включ.;

при неагрессивной, слабо - и среднеагрессивной степенях воздействия газообразных сред на железобетонные конструкции;

для зданий и сооружений с расчетной сейсмичностью до 9 баллов включ.

Допускается применять плиты в не отапливаемых зданиях и сооружениях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40 °С, а также в условиях систематического воздействия технологических температур выше 50 °С при соблюдении дополнительных требований, установленных проектной документацией конкретного здания или сооружения (согласно СНиП 2.03.01-84, СНиП 2.03.04-84) и указанных в заказе на изготовление плит.

Как определить марку плиты перекрытия. Конструктив и параметры плит

Плитой перекрытия называется плоский (как минимум одна поверхность) элемент, укладываемый горизонтально для разделения этажей, и несущий определённые нагрузки. Номинальные размеры плит соответствуют пролёту между координационными осями здания, но фактически параметры отличаются. Разницу составляют технологические зазоры, необходимые для производства монтажа.

Смотрим, какие виды плит применяются в жилищном строительстве:

Сплошные

Такое изделие представляет собой плоскую плиту с постоянным сечением. Его нижняя поверхность уже готова под покраску, а на верхней очень удобно обустраивать пол. Толщина плиты перекрытия в этом случае имеет всего 2 варианта: 120 мм (марка 1П) и 160 мм (марка 2П). Могут опираться не только по двум сторонам, но и по всему контуру.

Многопустотные

Пустотные плиты придуманы для того, чтобы уменьшить вес конструкций и при этом снизить их звукопроницаемость. Если в старом стандарте был предусмотрен только один вариант толщины (220 мм) и два варианта диаметра отверстий (159 и 140 мм), то в новом документе список типоразмеров сильно расширился.

Плотность многопустотной плиты перекрытия. Что такое пустотная плита

Пустотная плита перекрытия – железобетонная плита толщиной 220 мм с пустотами диаметром 159 мм. Пустоты представляют собой полости цилиндрической формы, которые пронизывают плиту насквозь в продольном направлении.

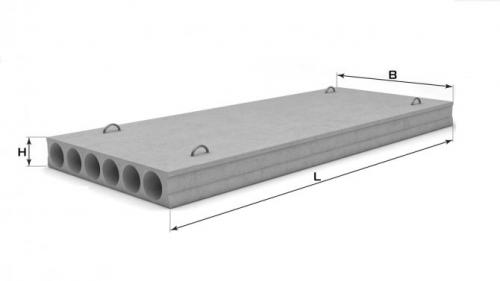

Как выглядит пустотная плита перекрытия

Подобное устройство пустотной плиты перекрытия выбрано не просто так. Назначение пустот – снижение веса конструкции. В свою очередь уменьшение массы пустотной плиты перекрытия позволяет:

• Нагружать перекрытие сразу после монтажа без бетонной стяжки.
• Снизить расход бетона и арматуры, тем самым снизив стоимость строительства.
• Упростить процесс транспортировки и монтажа.
• Уменьшить нагрузку на фундамент и стенки, что позволяет возводить их из менее тяжелых конструкций, которые стоят гораздо дешевле.

Другие функции пустот:

• Обеспечение высокого уровня звуко- и теплоизоляции за счет воздуха внутри отверстий.
• Создание условий для проведения коммуникаций, что сокращает время на отделку.
• Увеличение полезного объема сооружения.
• Возможность строительства в сейсмоопасных зонах.

Советуем изучить подробнее: «Все виды утеплителей: классификация по свойствам и составу».

Вес пустотной плиты перекрытия на 1 м2 достаточно большой даже при условии наличия пустот, поэтому для монтажа задействуют мощную грузоподъемную технику. К примеру, общий вес ПК 24-10.8 составляет 712 кг, а на 1 м2 – 712/2,4 · 1 = 297 кг/м2. Зная, сколько весит пустотная плита перекрытия , можно собрать нагрузки для расчета несущей способности стен и фундамента.
