Необходимость системы вентиляции для частного дома

Обустройство вентиляции в частном доме избавляет его владельцев от таких проблем, как:

• спертый воздух, духота в помещениях;
• сырость весной и осенью;
• появление грибка, гниение конструкций дома;
• неприятные запахи на кухне, чердаке, в подвале, санузле.

Правила и нормы для расчета вентиляции

В России, по СНиП, минимально допустимой нормой вентиляции жилых помещений считается 3 м³на 1 м²метр площади. При проектировании вентиляции следует учитывать также существующие минимальные нормы воздухообмена в час для каждого отдельного помещения:

• кухни с газовой плитой — 80-100 м3;
• жилых комнат — 30 м3;
• кухни с электроплитой — 60 м3ч;
• санузла — 50 м3;

Воздух должен полностью меняться за час:

• на кухне — 5-10 раз;
• в санузле — 3-5 р;
• в жилых помещениях — 1-2 р.

Способы и формулы расчета основных параметров системы вентиляции

Перед обустройством системы вентиляции делают расчет расхода воздуха по кратности воздухообмена. Проводят его по формуле:

• L=Sxhxn.

Здесь параметры поочередно обозначают: искомый объем воздуха, площадь помещения, высоту потолков, число нужных обновлений в час по нормативам. К примеру, кратность для жилой комнаты (замена хотя бы 1-2 раза за час) 20 м²с высотой потолков 3 м будет равна минимум:

• 20х3х1=60 м³/ч.

Для расчета площади сечения воздуховодов применяют формулу:

• S= L/(3600×V).

Здесь L- нужный воздухообмен в комнате, V — скорость потока воздуха. Значение скорости в среднем берут 4 м/с.Дальнейшие расчеты зависят от того, какой тип вентиляции предполагается обустроить в доме. Подбирается или установка с требуемыми параметрами, или проводится сложный расчет протяженности вытяжной трубы, связанный с перепадом высот, аэродинамикой и пр.

Естественная и принудительная вентиляция

В зависимости от площади здания, внутри него может монтироваться естественная вентиляция или принудительная.

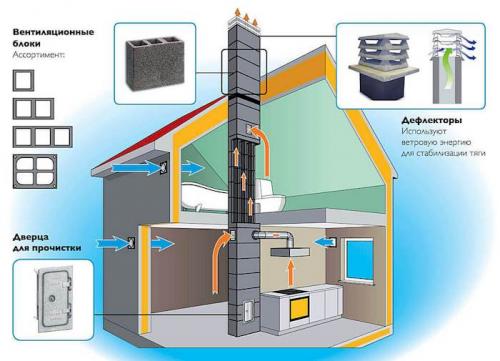

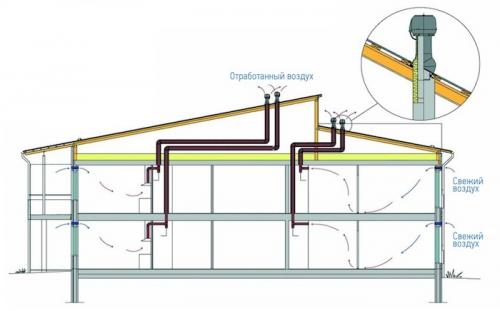

Особенности естественной вентиляции

Основным плюсом такой вентиляции считается дешевизна. Воздух в данном случае движется по дому естественным образом. Минусом систем этого типа считается то, что обустраиваться они могут только в небольших зданиях с малым количеством помещений.

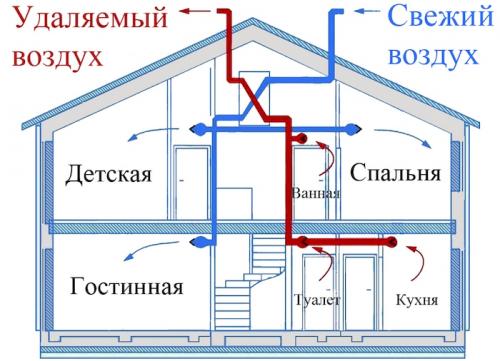

Искусственная вентиляция

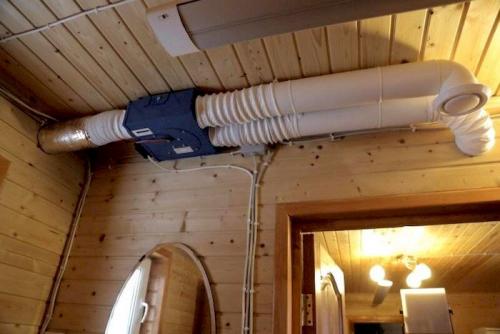

Искусственная вентиляция предполагает использование в схеме разводки оборудования, искусственным образом обеспечивающего подачу свежего воздуха и удаление использованного, а также воздуховодов. Такие системы отличаются конструктивной сложностью, но при этом считаются и наиболее эффективными.

Умная вентиляция xiaomi. Система свежего воздуха SmartMi Air System

Индустриализация Китая дает свои негативные последствия для экологии - уже давно китайские мегаполисы страдают от уровня загрязнения воздуха. Чтобы как то компенсировать вредное воздействие, китайцы используют как индивидуальные фильтры воздуха (маски на лицо), так и домашние очистители воздуха. Компания Xiaomi не стоит в стороне и на днях анонсировала уже 7 очиститель воздуха под брендом SmartMi.

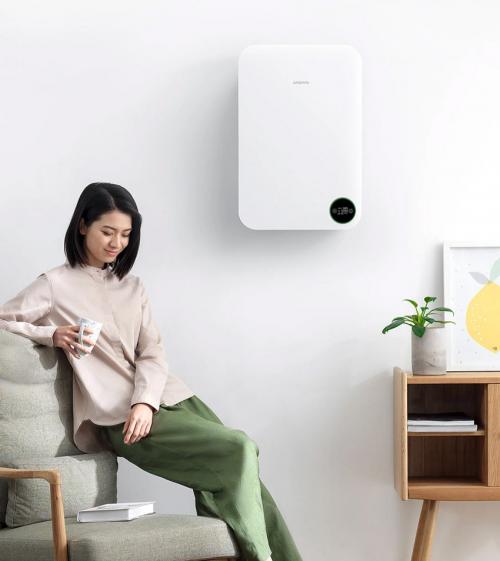

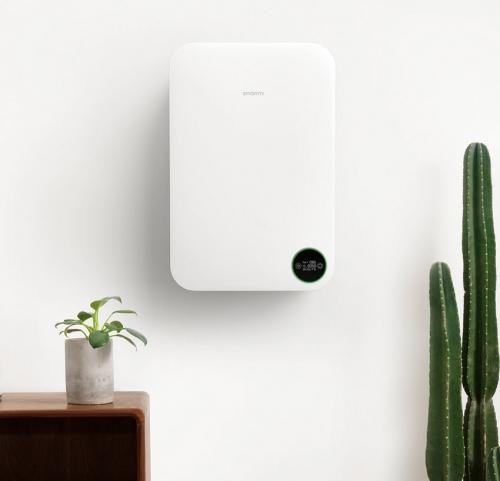

Если предыдущие воздухоочистители устанавливались исключительно на пол и фильтровали воздух внутри помещения, то новое устройство крепится на стене и обеспечивает приток свежего воздуха с улицы.

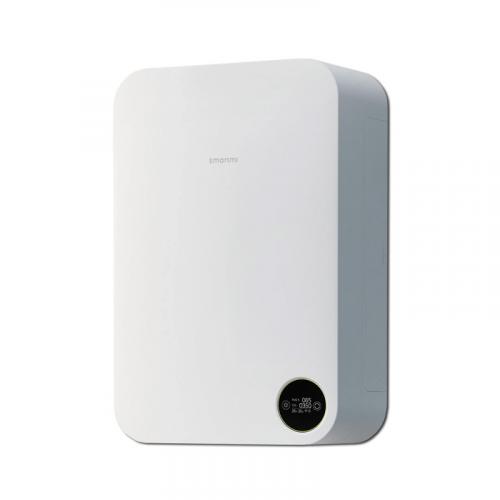

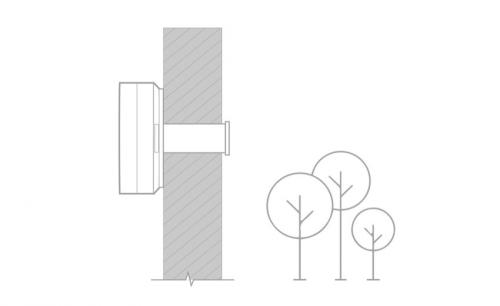

Приточный воздухоочиститель - новый тип устройства в экосистеме умного дома Xiaomi. Он забирает свежий воздух с улицы, прогоняет его через фильтры и подает свежий и чистый воздух в квартиру. Стоит учитывать, что во время установки в стене придется делать отверстие для прокладки пластмассовой гофры.

Несмотря на сложность установки, у таких систем есть много преимуществ, особенно в российских реалиях - не требуется открывать окна для проветривания помещения. А это исключает попадание пыли с улицы в квартиру или дом.

К плюсам системы можно отнести низкое энергопотребление (48 Вт) и низкий уровень шума (41,1 дБ). Полные характеристики устройства приведены в таблице ниже.

Характеристики приточной системы свежего воздуха SmartMi Air System

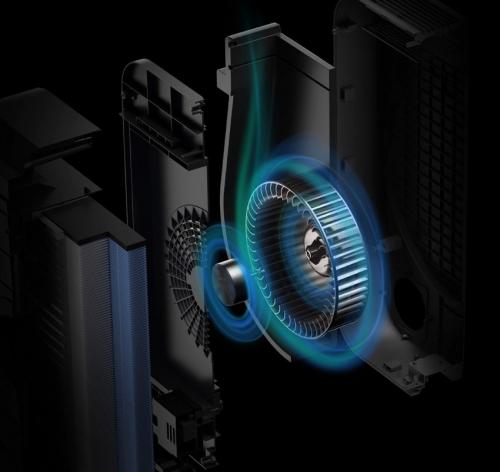

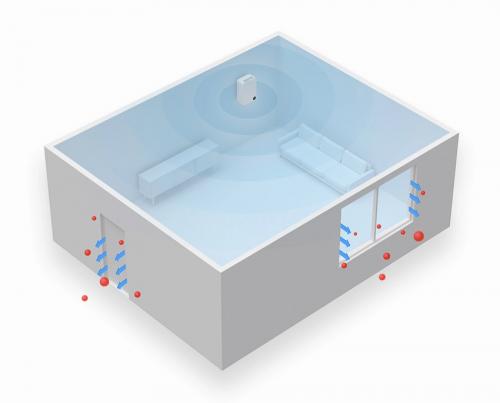

В системе используется 230 миллиметровый вентилятор, что в паре с японским бесщеточным двигателем, обеспечивающим 1030 оборотов в минуту позволяя давать 220 кубических метра свежего воздуха в час. При работе системы создается небольшое положительное давление, что позволяет избавляться от неочищенного воздуха через щели в окнах и дверях.

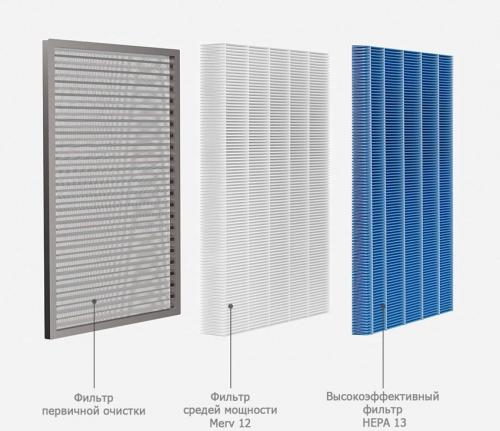

Для фильтрации воздуха используется трехкомпонентный фильтр, который может блокировать PM2.5, PM0.3 и другие вредные вещества, а также может обрабатывать некоторые летучие газы, например, формальдегид и TVOC.

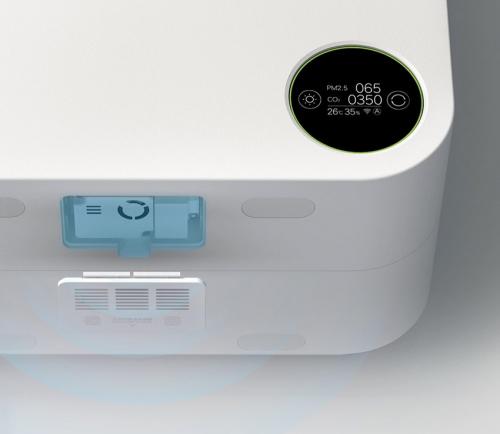

В систему встроена группа высокоточных датчиков, позволяющих анализировать состояние воздуха и выводить всю информацию на встроенный дисплей:

Купить устройство можно за 20200 рублей в Москве в магазине. Средний ценник на аналогичные устройства других производителей около 30000 рублей. Да и в систему умного дома Xiaomi их не интегрировать. Поскольку устройство габаритное, лучше заказывать его в России, да и год гарантии далеко не лишний. Так-же, можно рассмотреть для покупки версию с.

Перед покупкой рекомендуется измерить качество воздуха, например таким, и в случае плохого результата задуматься о покупке очистителя.

Знаете, есть такое выражение, что любовь нужна как воздух? Так вот, воздух, все-таки, важнее.© Доктор Хаус.

Если вы заботитесь о своем здоровье, то надо уделять внимание воздуху, которым мы дышим. И если качество воздуха страдает, то стоит задуматься о приобретении SmartMi Air System.

Вентиляция в квартире виды. Виды вентиляции в квартире

Система вентиляции в жилых многоэтажных домах делится на несколько видов:

• по способу перемещения воздуха: естественная (гравитационная) и искусственная (принудительная) вентиляция;
• по назначению: приточная, вытяжная и приточно-вытяжная;
• по зоне обслуживания: общеобменная и местная;
• по виду конструкции: моноблочная и наборная.

Естественная вентиляция — это циркуляция воздуха, которая происходит за счет перепада температур воздуха и атмосферного давления на улице и в квартире. Данная система вентиляции полностью зависит от погодных условий.

При искусственной вентиляции циркуляция воздуха создается при помощи специального оборудования. Бывает как приточной, так и вытяжной.

Приточная вентиляция подает свежий воздух в комнату, а вытяжная — удаляет отработанный воздух при помощи вентилируемых приборов.

Приточно-вытяжная система вентиляции предусматривает одновременную подачу свежего воздуха и удаление отработанного воздуха из помещения. на сегодня единственный эффективный тип вентиляции в квартире.

Общеобменная (центральная вентиляция) — предусматривает вентиляцию всего помещения. Может быть как приточной, так и вытяжной. Приточную общеобменную вентиляцию организуют с использованием подогрева или фильтрации подаваемого воздуха. Для вытяжной достаточно вентилятора, чтобы ускорить процесс удаления отработанного воздуха.

Местная вентиляция также может быть приточной и вытяжной, но, в отличие от общеобменной, в местной системе подача/удаление воздуха происходит в определенном месте, например в зоне образования и локализации вредных газов (в производственных помещениях). В квартирных условиях яркий пример местной вентиляции — кухонная вытяжка.

Приточная вентиляция в квартире с фильтрацией. Фильтры для систем бытовой вентиляции

Технология обработки воздуха в простом варианте предусматривает использование фильтров. Современные приточные и приточно-вытяжные установки поддерживают ступенчатую фильтрацию. То есть, в конструкциях применяются фильтры разного вида и разной степени очистки. Так, например, в установке «Тион О2» применяются сразу три варианта: фильтр грубой очистки, тонкой очистки и угольный. Первые два фильтруют микрочастицы, пыль, бактерии, последний фильтрует газы, дым, запахи.

Виды фильтров

Фильтры грубой очистки  — сетчатые панельные, для очистки воздушной массы от частиц крупных размеров. Выполняют задачу предварительной фильтрации перед тем, как воздух попадет на следующую ступень обработки.

Фильтры тонкой очистки  — панельные или карманные, выполненные на основе стекловолоконной ткани. Примером такого фильтра для бытовых вентсистем служит конструкция HEPA (High Efficiency Particulate Air). Эффективность фильтра HEPA напрямую зависит от диаметра волокон и толщины фильтрующего материала. HEPA-фильтры действуют достаточно эффективно, но имеют существенный недостаток — по мере загрязнения пропорционально снижается скорость фильтрации. Ещё один недостаток данных фильтров — высокая вероятность образования на поверхности негативной микрофлоры от загрязнений. С целью исключения такого эффекта, некоторые изготовители применяют антисептическую пропитку HEPA фильтров.

Угольные фильтры (адсорбционно-каталитические) — на основе пористого материала (активированного угля), способного поглощать молекулы газов. Предназначаются для очистки воздушной массы от органических соединений, обладающих летучими и полулетучими свойствами. Эффективность угольного фильтра прямо пропорциональна массе активированного угля, заложенного в конструкции. Влияние на скорость очистки оказывают размеры гранул фильтра. Чем больше размер, тем выше скорость. Гофрированное исполнение поверхности фильтра способствует увеличению производительности. Обладая достоинствами, этот вид фильтров имеет и недостатки. Влажная среда резко снижает эффективность. Плюс к этому, фильтруются лишь газы, имеющие большую молекулярную массу.

Естественная вентиляция в квартире. Дороги воздушных масс

Конденсат на окнах — один из признаков недостаточного воздухообмена в помещениях

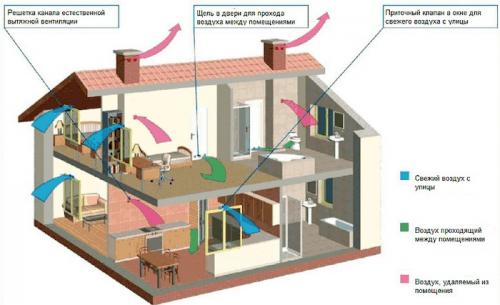

В большинстве жилых многоквартирных зданий современной постройки предусмотрена естественная (гравитационная) вытяжная вентиляция. Свежий воздух поступает в комнаты в основном через неплотности в окнах (между створкой и рамой) и оттуда через подрезы межкомнатных дверей движется в коридор, а затем — к вентиляционным решеткам в санузле и на кухне. По пути воздух впитывает в себя различного рода загрязнения.

Из квартир загрязненный воздух попадает в вытяжные каналы естественной вентиляции, которые в многоэтажных домах (6 и более этажей), как правило, транспортируют его на теплый чердак, с которого воздух удаляется в атмосферу через общедомовые сбросные шахты. В домах высотой до 5 этажей «выхлоп» обычно идет непосредственно в атмосферу (вентканалы в этом случае выведены на крышу, их оголовки закрыты дефлекторами).

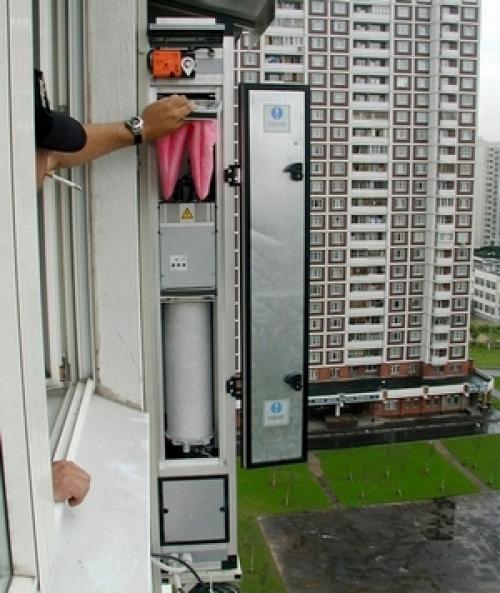

Приточная установка на фасаде многоквартирного дома

Каналы естественной вентиляции монтируются в домах на этапе строительства: делают их из поэтажных унифицированных бетонных блоков. Каждую вертикаль квартир могут обслуживать два вентканала, а если санузел и кухня рядом, то хватит и одного.

Для обеспечения пожарной защиты и оптимальной аэродинамики в большинстве современных домов загрязненный воздух попадает в вентканалы не сразу, а через воздуховоды-спутники. Исток спутника — за настенными вентрешетками на кухне (в туалете, ванной), а выпуск, состыкованный с общедомовым каналом, — этажом выше.

К сожалению, гравитационная вентиляция не всегда работает достаточно эффективно. Кроме того, жильцы, желая втиснуть в свои малометражные кухни и санузлы побольше очень нужного им оборудования, частенько посягают на целостность вентканалов, хотя делать это категорически запрещено. В результате нарушается работоспособность системы естественной вентиляции, восстановление которой становится делом очень трудным и затратным.

Способы организации эффективной вентиляции в масштабах целого дома подробно рассмотрены в современной технической литературе, например, в рекомендациях ТР АВОК-4–2004. Мы ограничимся обзором типовых проблем вентиляции квартиры и простых технических решений , которые несложно реализовать для улучшения воздухообмена.
