Смотровые колодцы. Предназначение смотровых колодцев

04.01.2020 в 13:59

Смотровые колодцы. Предназначение смотровых колодцев

Смотровые колодцы. Предназначение смотровых колодцев

Резервуары, которые монтируются на канализационных системы применяются для возможности выполнения некоторых процедур, способствующих определению состава жидкости, и для других целей, указанных ниже:

  • Контроль за участком, где трубная конструкция поворачивает, присутствует ответвление, либо пересечение. В любой системе есть прямые участки, на которых с двух концов оборудуются колодцы для возможности обеспечения постоянного доступа к трубе при необходимости выполнения плановых мероприятий по очистке. Муфты и фланцы устанавливаются на участках с поворотами и различными ответвлениями, в которых наиболее часто возникают протечки различной степени интенсивности;
  • Обеспечивается доступ к участкам с установленной регулировочной арматурой или разнообразными запорными механизмами;
  • Участки размещения насосных станций. Нередко на участках, где устанавливаются разветвления и пересечения присутствует арматура для возможности регулировки интенсивности потоков воды в системе. Для доступа к такой арматуре необходимо оборудовать колодец;
  • Места расположения насосных станций, установленные приборы учета, разнообразное оборудование. Просто на линии могут быть установлены отдельные разновидности механизмов и приспособлений, для их эксплуатации оборудуются специальные резервуары;
  • Колодцы устанавливаются для возможности обеспечения планового слива стоков на участке водопровода в случае возникновения аварийной ситуации;
  • В автономных системах колодцы нередко служат источником питьевой воды или выполняют функцию кессона, расположенного над устьем пробуренной скважины;
  • Резервуары инспекционного предназначения монтируются на участках введения в здание либо преодоления препятствий, возникших на пути водопроводной системы.

Смотровые колодцы для дренажа. Назначение смотровых колодцев

Смотровой или ревизионный дренажный колодец предназначается для проведения таких работ:

  • выполнение плановых осмотров системы канализации;
  • контролирование состояния трубопровода;
  • периодическая прочистка труб;
  • осуществление ремонта.

Смотровые колодцы. Предназначение смотровых колодцев 01

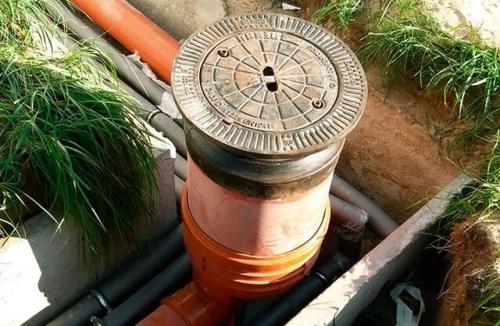

Ревизионный колодец для канализации обустраивают в тех местах, где имеется большая вероятность, что произойдет заиливание или загрязнение труб. Его размеры подбирают с учетом особенностей коммуникаций отвода канализационных стоков. Для небольших трубопроводов создают смотровые колодцы, имеющие диаметр от 34 до 46 сантиметров.

Там, где крупные водосточные системы, их оборудуют ревизионными колодцами для дренажа с внутренним диаметром до 150 сантиметров. Некоторые из таких емкостей для удобства спуска в них оснащают ступенями. В большом колодце может без проблем разместиться взрослый человек, которому необходимо произвести работы, связанные с очисткой или ремонтом труб.

Прочистку выполняют путем промывания водной струей, находящейся под давлением. Одной из разновидностей ревизионных колодцев считаются поворотные устройства – их создают в местах угловых стыковок труб для быстрой прочистки канализации. Нет потребности в их установке на каждом повороте трубопроводов, обычно это делают через один угол.

При обустройстве поворотных смотровых объектов следует принимать во внимание особенность дренажной системы и размещать их так, чтобы к ним можно было подводить все крестовые или угловые участки магистрали.

Смотровой колодец для кабеля. Подбор модели кабельных колодцев из пластика.

Пластиковые кабельные колодцы нашли широкое применение при строительстве герметичной кабельной канализации, с применением гофрированных двустенных труб или гладкостенных труб из полиэтилена низкого давления (ПНД). Налажен серийный выпуск типовых кабельных колодцев разного размера, предназначенных для решения широкого ряда задач при создании подземных кабельных сетей различного назначения и линейка адаптеров герметичного ввода применяемых для быстрого осуществления вводов в колодцы в полевых условиях.

При подборе подходящей модели кабельного колодца необходимо учесть следующее:

  • Габариты оборудования, которое будет размещено в колодце;
  • Глубина заложения защитного трубопровода кабельной канализации;
  • Количество планируемых вводов в колодец и их направление.

Смотровые колодцы. Предназначение смотровых колодцев 02

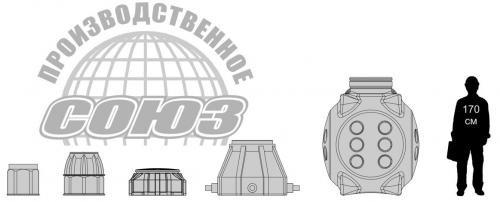

Каждый колодец имеет монтажные площадки для осуществления вводов с различных направлений. Размер каждой монтажной площадки позволяет произвести один и более вводов в зависимости от диаметра трубы применяемой при строительстве кабельной канализации. Количество и размеры монтажных площадок указаны в описании колодцев на странице товара.

    Кабельный колодец ККТМ-1 используется в качестве стандартного смотрового устройства с выводом люка на поверхность, при заложении трубопроводов на глубину до 400мм. Имеет 6 монтажных площадок, размером 350 х 185мм для осуществления вводов труб с различных направлений под углом 180°, 120°, 90° и 60°. Позволяет разместить малогабаритные кабельные муфты и запас кабеля с допустимым радиусом изгиба до 180мм.

    Кабельный колодец ККТМ-2 используется в качестве стандартного смотрового устройства с выводом люка на поверхность, при заложении трубопроводов на глубину до 520мм. Имеет 8 монтажных площадок, размером 230мм х 180мм для осуществления вводов труб с различных направлений под углом 180°, 120°, 90° и 45°. Позволяет разместить малогабаритные кабельные муфты и запас кабеля с допустимым радиусом изгиба до 200мм.

    Кабельный колодец КОД используется в качестве колодца кабельной канализации, к которым предъявляются требования оперативного (быстрого) вскрытия, а также для защиты оптических муфт и запасов кабеля, устанавливаемых в местах стыковки рабочей длины оптико-волоконного кабеля. Люк кабельного колодца КОД не имеет резьбового соединения и может быть быстро открыт с помощью стандартного крюка для колодцев. Применяется при заложении трубопроводов на глубину до 300мм. Имеет 4 монтажных площадки, размером 230мм х 165мм для осуществления вводов труб с различных направлений под углом 180°. Позволяет разместить одну разветвительную или до двух соединительных оптических муфт тупикового типа с размерами до 250х250х600 мм каждая, технологического запаса оптического кабеля длинной до 15 м с каждой соединяемой стороны и наименьшим допустимым радиусом изгиба 450 мм, технологического запаса проводников для КИПа длинной до 15 м каждый.

    Кабельный колодец ККТ-1 используется в качестве стандартного смотрового устройства с выводом люка на поверхность, при заложении трубопроводов на глубину до 700мм. Оснащен 4-мя вводными патрубками с внешним диаметром – 70 мм, внутренним – 50 мм и 4-мя площадками для осуществления вводов труб с различных направлений под углом 180°, 90°. Позволяет разместить пассивное оборудование, кабельные муфты и запас кабеля с допустимым радиусом изгиба до 350мм.

    Кабельный колодец ККТ-2 используется в качестве стандартного смотрового устройства с выводом люка на поверхность, при заложении трубопроводов на глубину до 1200мм. Размер колодца позволяет с каждой из 4х сторон, произвести до 9 вводов труб диаметром 110мм, или большее количество вводов меньшего диаметра. Позволяет разместить пассивное оборудование, кабельные муфты и запас кабеля с допустимым радиусом изгиба до 550мм.

Смотровой колодец для водопровода снип.

1.1. Канализацию объектов надлежит проектировать на основе утвержденных схем развития и размещения отраслей народного хозяйства и промышленности, схем развития и размещения производительных сил по экономическим районам и союзным республикам, генеральных, бассейновых и территориальных схем комплексного использования и охраны вод, схем и проектов районной планировки и застройки городов и других населенных пунктов, генеральных планов промышленных узлов.

При проектировании необходимо рассматривать целесообразность кооперирования систем канализации объектов независимо от их ведомственной принадлежности, а также учитывать техническую, экономическую и санитарную оценки существующих сооружений, предусматривать возможность их использования и интенсификацию их работы.

Проекты канализации объектов необходимо разрабатывать, как правило, одновременно с проектами водоснабжения с обязательным анализом баланса водопотребления и отведения сточных вод. При этом необходимо рассматривать возможность использования очищенных сточных и дождевых вод для производственного водоснабжения и орошения.

1.2. В системе дождевой канализации должна быть обеспечена очистка наиболее загрязненной части поверхностного стока, образующегося в период выпадения дождей, таяния снега и мойки дорожных покрытий, т.е. не менее 70 % годового стока для селитебных территорий и площадок предприятий, близких к ним по загрязненности, и всего объема стока для площадок предприятий, территория которых может быть загрязнена специфическими веществами с токсичными свойствами или значительным количеством органических веществ.

1.3. Основные технические решения, принимаемые в проектах, и очередность их осуществления должны быть обоснованы сравнением возможных вариантов. Технико-экономические расчеты следует выполнять по тем вариантам, достоинства и недостатки которых нельзя установить без расчетов.

Оптимальный вариант должен определяться наименьшей величиной приведенных затрат с учетом сокращения трудовых затрат, расхода материальных ресурсов, электроэнергии и топлива, а также исходя из санитарно-гигиенических и рыбохозяйственных требований.

1.4. При проектировании сетей и сооружений канализации должны быть предусмотрены прогрессивные технические решения, механизация трудоемких работ, автоматизация технологических процессов и максимальная индустриализация строительно-монтажных работ за счет применения сборных конструкций, стандартных и типовых изделий и деталей, изготавливаемых на заводах и в заготовительных мастерских.

1.5. Очистные сооружения производственной и дождевой канализации следует, как правило, размещать на территории промышленных предприятий.

1.6. При присоединении канализационных сетей промышленных предприятий к уличной или внутриквартальной сети населенного пункта следует предусматривать выпуски с контрольными колодцами, размещаемыми за пределами предприятий.

Необходимо предусматривать устройства для замера расхода сбрасываемых сточных вод от каждого предприятия.

Объединение производственных сточных вод нескольких предприятий допускается после контрольного колодца каждого предприятия.

1.7. Условия и места выпуска очищенных сточных вод и поверхностного стока в водные объекты следует согласовывать с органами по регулированию использования и охране вод, исполнительными комитетами местных Советов народных депутатов, органами, осуществляющими государственный санитарный надзор, охрану рыбных запасов, и другими органами в соответствии с законодательством Союза ССР и союзных республик, а места выпуска в судоходные водоемы, водотоки и моря - также с органами управления речным флотом союзных республик и Министерством морского флота.

1.8. При определении надежности действия системы канализации и отдельных ее элементов необходимо учитывать технологические, санитарно-гигиенические и водоохранные требования.

В случае недопустимости перерывов в работе системы канализации или отдельных ее элементов должны быть предусмотрены мероприятия, обеспечивающие бесперебойность их работы.

1.9. При аварии или ремонте одного сооружения перегрузка остальных сооружений данного назначения не должна превышать 8-17 % расчетной их производительности без снижения эффективности очистки сточных вод.

Снип смотровые колодцы. I . ОБЩИЕ ПОЛОЖЕНИЯ ПО ПРОЕКТИРОВАНИЮ СЕТЕЙ ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ НА ПРОСАДОЧНЫХ, НАБУХАЮЩИХ И ЗАСОЛЕННЫХ ГРУНТАХ

1.1. Настоящее «Пособие» рекомендуется использовать при проектировании сетей водоснабжения и канализации в населенных местах и на промышленных территориях, находящихся в сложных инженерно-геологических условиях, в дополнение к указаниям главы СНиП 2.02.01-83 «Основания зданий и сооружений» и Пособия к ней. При проектировании должны быть разработаны мероприятия, исключающие возможность возникновения осадок сетей, либо обеспечивающие эксплуатационную пригодность возведенных сетей независимо от возможных (прогнозируемых) осадок основания.

1.2. Сети водоснабжения и канализации, особенно напорные, при неправильном их проектировании, некачественном исполнении, неудовлетворительной эксплуатации или повреждении при эксплуатации, становятся постоянно действующими источниками замачивания и переувлажнения грунтов, приводящими к просадкам оснований не только под трубопроводом, как источником замачивания, но и под другими сетями, а также под зданиями и сооружениями, близко расположенными к местам утечек.

1.3. Общая особенность оснований, сложенных просадочными, набухающими и засоленными грунтами, заключается в изменении их физико-механических свойств при повышении влажности выше определенного уровня. В связи с этим, основная группа мероприятий по обеспечению эксплуатационных качеств сетей водоснабжения и канализация заключается в недопущении замачивания оснований проектируемых трубопроводов за счет повышения надежности принимаемых проектных решений и соблюдения требований по строительству и эксплуатации.

При проектировании фундаментов и оснований зданий и сооружений необходимо учитывать наличие вблизи от них коллекторов и напорных трубопроводов.

1.5. Проектами сетей должны предусматриваться способы и места сброса воды из трубопроводов в случае промывки, прочистки или ремонта сетей, исключающие замачивание оснований в зоне застройки.

1.6. Для облегчения наблюдения за состоянием трубопроводов и ремонта на участках, где это возможно, следует предусматривать надземную прокладку напорных трубопроводов.

В зданиях и сооружениях прокладка трубопроводов с этой целью должна выполняться выше уровня пола подвала или технического подполья. Ниже уровня пола укладка трубопроводов допускается в водонепроницаемых каналах с отводом из них аварийных вод.

1.7. В комплекс водозащитных мероприятий также входят: компоновка генплана, планировка застраиваемой территории, качественная засыпка пазух котлованов и траншей, устройство вокруг люков, колодцев и камер отмосток, прокладка внешних сетей в случаях, предусмотренных настоящим пособием, на поддонах, в каналах или тоннелях.

1.8. При разработке генеральных планов должно обеспечиваться сохранение естественных условий отведения дождевых и талых вод.

Емкостные сооружения и водонесущие сети следует располагать по возможности на участках с наличием дренирующего слоя и с минимальной величиной толщин просадочных, набухающих и засоленных грунтов. При выполнении этой рекомендации, вода утечек будет отводиться дренирующим слоем, благодаря чему предотвратится ее проникновение в нижележащие слои просадочных,засоленных или набухающих грунтов. Необходимо прослеживать простирание дренирующих слоев с тем, чтобы избежать застаивания и скопления воды на площадке, особенно в зоне сетей, зданий и сооружений. Если такая опасность возможна, необходимо сочетать естественные дренажные слои с искусственными дренажными устройствами.

1.9. Когда условия укладки труб требуют повышенной степени уплотнения грунта обратной засыпки, необходимо обеспечивать уплотнение засыпаемого грунта до коэффициента уплотнения Купл. ³ 0,93.

Назначение технологических параметров уплотняемых грунтов (толщина слоев грунта, влажность, рекомендуемые механизмы и количество проходов при трамбовании) следует осуществлять согласно СНиП 3.02.01-87 «Земляные сооружения. Основания и фундаменты» с учетом рекомендуемого приложенияк настоящему «Пособию».

1.10. Проекты сетей водоснабжения и канализации, кроме технологических, планировочных (генплан и вертикальная планировка) и конструктивных мероприятий, разработанных в соответствии с СНиП 2.02.01-83 , 2.04.02-84 и 2.04.03-85 и настоящим Пособием, должны содержать требования к производству строительных работ (п.п.,) и эксплуатации. Последнее положение реализуется в примечании, помещаемом на листе «Общие данные» следующего содержания: «Эксплуатацию сетей (водопровода, коллектора) и сооружений на них осуществлять, руководствуясь «Рекомендациями по эксплуатации зданий, сооружений и инженерных сетей, возведенных на просадочных грунтах», разработанных ЦНИИпромзданий, НИИОСП им. Герсеванова и Ростовским НИИ АКХ им. Памфилова в 1984 г.

Как сделать смотровой колодец для водопровода. grewolf › Блог ›, чтобы не замерзло решил делать колодец смотровой

копаем водопровод, глубина 2 метра и там не замезнет, но вот на подступах к дому когда труба проходит через зону промерзания есть шанс заморозить трубу до самого июня.
чтобы не замерзло решил делать колодец смотровой.
рядом с домом вырою яму 2 метра, диаметр 1 метр думаю хватит. на дне будет труба с краном и тройником как для стиральной машины — принцип если буду морозить дом эту зиму: перекрываю общую воду и открываю "стиральную машину", вся вода из дома под уклоном стекает и вытикает — труба которая поднимается в дом — сухая. весной открываю кран и пользуюсь водой.
дополнительно в доме делаю яму 2 метра для подъема трубы, яму утепляю пенастерлом по периметру и саму трубу в утеплительную оплетку. использовать греющий кабель не буду.

а вот и сам вопрос по смотровому колодцу на улице:
вопрос надо ли делать дно у смотрового колодца? глубина 2 метра. я так полагаю что если просто опустить 2 кольца жб и сверху накрыть крышкой, то снизу будет вода постоянно и надо будет её откачивать? так же есть вероятность что кольца со временем продавят грунт и сам шланг с водой?!
надо ли утеплять сам смотровой колодец или ниже 2 метров так и так мороз не опустится даже в колодце?

другие варианты бюджетного исполнения смотрового колодца?
1. сделать опалубку и залить раствором
2. построить из кирпичей
3. из покрышек от камаза
4. где нить найти трубу диаметром 1метр и закопать, гофрированая тоже подойдет. искать только ПНД не металл.

Смотровой колодец для водопровода из кирпича. Как сделать смотровой колодец для водопровода

Смотровой колодец для водопровода из кирпича. Как сделать смотровой колодец для водопровода

Много частных домов, расположенных в сельской местности, подключены к системе центрального водоснабжения. Обычно на границе участка делается врезка в магистраль, труба от которой подходит к жилому зданию. Так как водопровод закопан в землю, то для врезки делается углубление в виде колодца, где монтируется кран и, по требованию водоснабжающей организации, счётчик на воду.

Часто такие смотровые колодцы установлены недалеко от входа в калитку и, если их как-то не обозначить или не огородить, то подъезжающие к дому машины могут случайно наехать на крышку. От этого земля осыпается, колодец засоряется и его обслуживание затрудняется. Чтобы такие случаи не происходили, лучше один раз полностью отремонтировать смотровой колодец и укрепить его, чтобы даже случайный наезд автомобиля не причинил ему никакого вреда.

В нашем случае врезка в центральный водопровод проходит как раз около главного входа на участок. Сделана она была давно, вместо колодца имелся небольшой лючок, накрытый куском железного листа. Так как водопровод летний, на зиму его приходилось отключать, откручивая соединение, чтобы компрессором выгнать воду из труб во избежание их размораживания. Стенки лючка были земляные, они всё время осыпались. Весной сначала надо было очистить вентиль и трубы от грязи, а затем провести подключение водопровода.

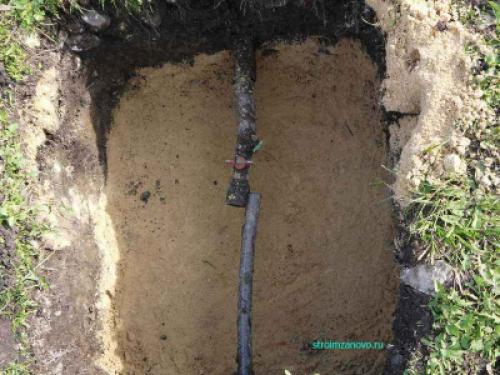

Однажды это надоело, и мы решили отремонтировать смотровой колодец. Первым делом вынули всю землю из люка и увеличили его размеры, чтобы было удобнее проводить работы по техническому обслуживанию. Стенки выровняли вертикально, немного углубились вниз, чтобы во время присоединения вентиля к трубе ничего не мешало его прикручиванию. На дно колодца насыпали песка и разровняли его.

Смотровой колодец для водопровода из кирпича. Как сделать смотровой колодец для водопровода

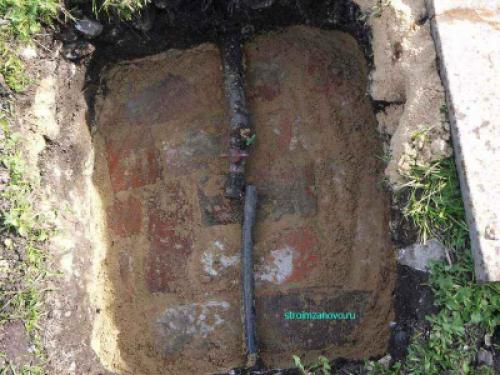

На песок уложили красный старый кирпич, чтобы основание колодца было с твёрдым полом . Щели между кирпичом заполнили песком, смахнув его веником.

Смотровой колодец для водопровода из кирпича. Как сделать смотровой колодец для водопровода

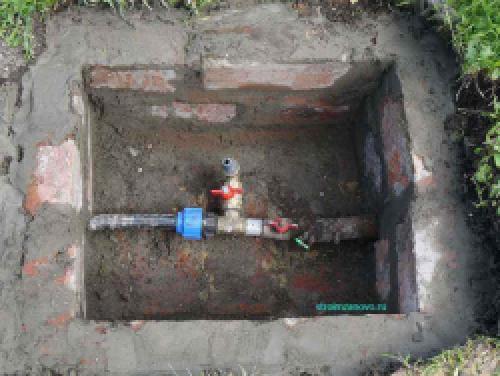

Теперь начнём соединение водопровода. Между дачной трубой и вентилем центральной магистрали установим тройник. В него вкрутим ещё один шаровой кран. Он понадобится для подключения гибкого шланга, из которого можно будет поливать газон , и для слива воды из труб перед консервацией водопровода на зиму. По договору с обслуживающей дома организацией учёт воды происходит по поливаемой площади, поэтому установка счётчика не требуется.

Следующим шагом ремонта смотрового колодца будет укрепление его стенок. Для этих целей нам тоже понадобится красный кирпич. Поставим его на ребро, приготовим цементный раствор и выложим до уровня поверхности земли.

Смотровой колодец для водопровода из кирпича. Как сделать смотровой колодец для водопровода

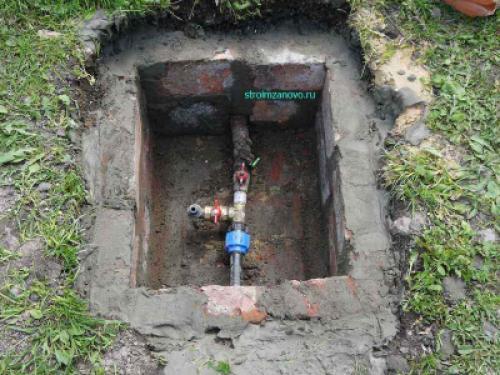

В завершении разведём раствор пожиже и заполним им промежутки между стенками, добавив им прочности.

Смотровой колодец для водопровода из кирпича. Как сделать смотровой колодец для водопровода

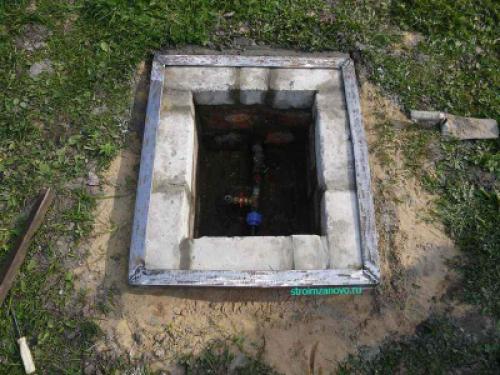

Верхний ряд кирпича положим плашмя. Красный у нас кончился, поэтому использовали белый. Смотровой колодец для водопровода практически готов.

Смотровой колодец для водопровода из кирпича. Как сделать смотровой колодец для водопровода

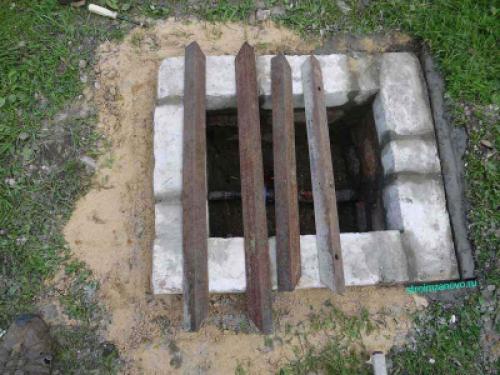

Осталось сделать для него люк. Для этих целей возьмем 4 металлических уголка и отрежем их болгаркой по размеру внешнего периметра смотрового колодца.

Смотровой колодец для водопровода из кирпича. Как сделать смотровой колодец для водопровода

Зачистим их от ржавчины и приварим друг к другу, используя электросварку.

Смотровой колодец для водопровода из кирпича. Как сделать смотровой колодец для водопровода

На поиски люка мы отправились на ближайшую свалку металлолома, где за небольшую цену нашли лист старого железа толщиной 3 мм. Болгаркой отрезали его по размерам смотрового колодца.

Смотровой колодец для водопровода из кирпича. Как сделать смотровой колодец для водопровода

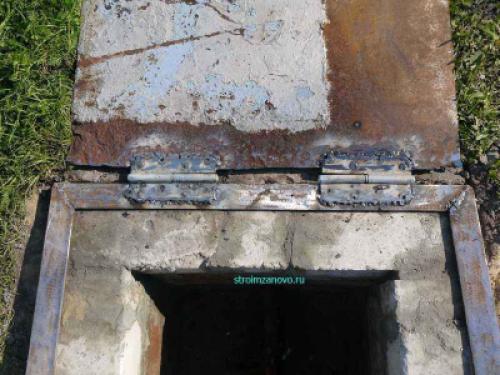

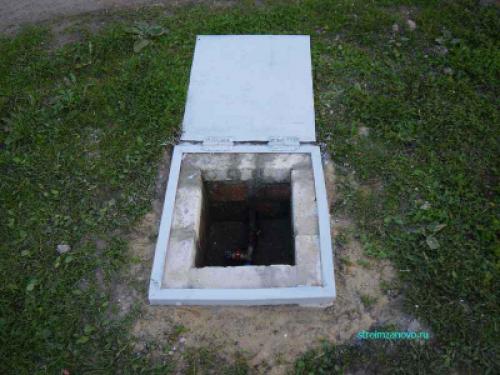

Опять используя электросварку, приварили петли к люку и уголкам. Чтобы защитить крышку от кражи, установили разные петли, одну правую, другую левую. Теперь снять люк с них невозможно.

Смотровой колодец для водопровода из кирпича. Как сделать смотровой колодец для водопровода

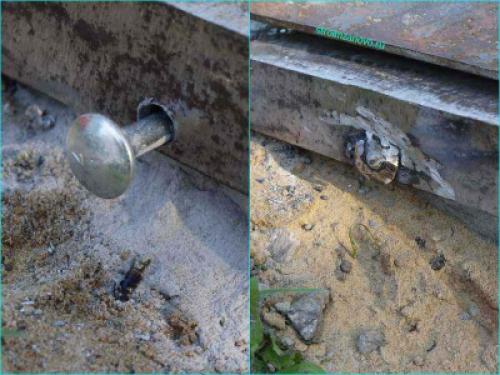

Зато можно снять крышку вместе с уголками. Для исправления этого недочёта дрелью просверлим отверстие в уголке сбоку и в кирпиче на глубину 10 см, вставим в него какой-нибудь болт и приварим его головку к уголку. Сделаем такие крепления с 4-х сторон, теперь железо можно украсть, только разрушив кирпичную кладку. Но от мелких воришек такая система защитит надёжно.

Смотровой колодец для водопровода из кирпича. Как сделать смотровой колодец для водопровода

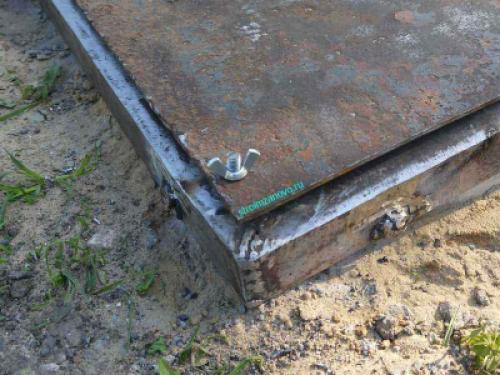

Чтобы люк не болтался, мы в нём просверлили небольшое отверстие, а к уголку сверху приварили шпильку с резьбой. Теперь можно закрыть крышку, шпилька проходит в отверстие, и мы притягиваем люк гайкой в виде барашка.

Смотровой колодец для водопровода из кирпича. Как сделать смотровой колодец для водопровода

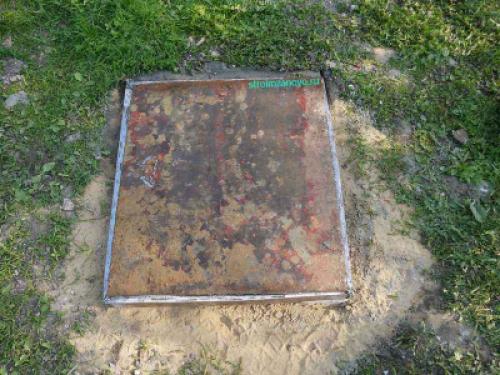

Покрасим металлические части краской для защиты от ржавчины и всё, смотровой колодец для водопровода готов.

Смотровой колодец для водопровода из кирпича. Как сделать смотровой колодец для водопровода

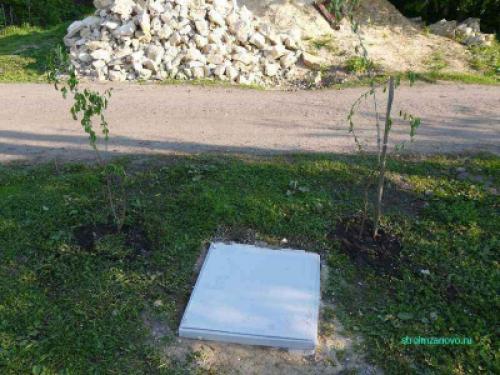

А чтобы машины на него не наезжали, между колодцем и дорогой посадим пару кустарников, к тому же немного защитив участок от дорожной пыли. Если статья понравилась, поделитесь ей в соцсетях.
