Вентиляция гаража с подвалом + схема. Организация принудительной вентиляции
Лучший способ, как просушить погреб в гараже, – установить принудительную вентиляцию. В таком случае воздух будет нагнетаться внутрь помещения, проходить фильтрацию, а также подогреваться или охлаждаться в зависимости от температуры снаружи.
Такая система лучше всего поможет высушить конденсат или влагу после затопления погреба. Организуют принудительную вентиляцию с помощью встроенных в трубу вентиляторов. В остальном схема вентиляции погреба в гараже практически не отличается от предыдущего варианта.
Но этот способ имеет и свои недостатки:
- Нужно провести проводку в трубы, а это – дополнительные затраты и работа.
- Система содержит много деталей, которые периодически будут выходить из строя и требовать замены.
- Будет постоянный расход электроэнергии.
Вентиляция гаража с погребом с ямой, выполненная таким способом, будет быстрой и качественной.
Данная вентиляция имеет ряд недостатков
Перед тем как приступать к работе, нужно обдумать все нюансы. Сначала определитесь с местом, где будет расположен вентилятор. Его нельзя ставить на концах трубы, поскольку прибор выйдет из строя при попадании влаги. К тому же вентилятор довольно шумный, что может доставлять дополнительный дискомфорт.
Получается, что можно сделать монтаж в трубе, в месте, где происходит забор воздуха, или выбрать канальный вентилятор. На начальном этапе установка ничем не отличается от естественной: устанавливаются две вентиляционные трубы в противоположных углах на разной высоте.

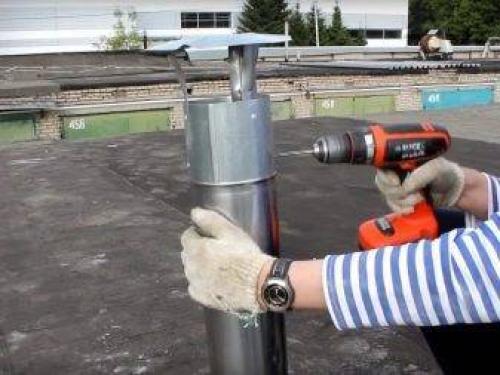

Далее в трубу встраивается вентилятор. В это же время укладывается кабель, чтобы запитать устройство. Остается только монтировать выключатель, и система готова к использованию.

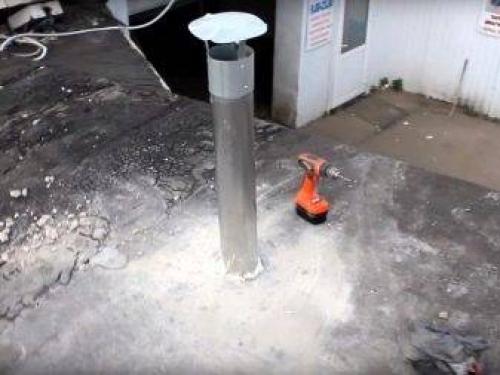

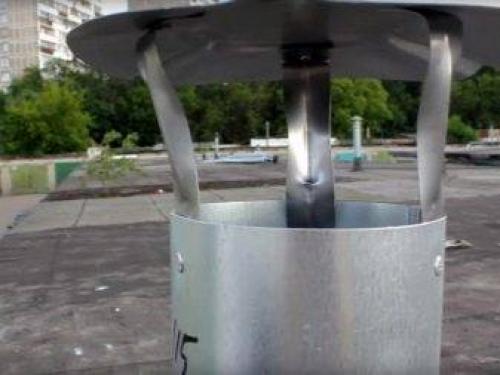

Часть трубы, которая находится на поверхности, нужно закрыть мелкой сеткой, и оборудовать козырек.
Естественная вентиляция подвала. Принцип работы вентиляции
Микроклимат в любом помещении основывается на трех составляющих: температуре, влажности и подвижности воздуха. Если комната плохо проветривается, значит, нет правильной вентиляции погреба, что неминуемо приведет к застойным явлениям со всеми неприятными последствиями. Чрезмерный воздухообмен также не несет ничего хорошего. Так, тепло активно поступает в атмосферу, вследствие чего произойдет промерзание комнаты и всего того, что в нем находится.
Под вентиляцией принято понимать процесс замены отработанного кислорода чистым. В подвале нет зазоров, через которые бы происходил естественный воздухообмен. Именно поэтому важно организовать систему вентиляции в погребе. Реализуется это путем установки приточных и вытяжных каналов, которые способны создать нужную тягу для циркуляции кислорода.
Различают несколько видов вентиляции:
- принудительная вентиляция – предполагает, что для движения воздуха в погребе нужны специальные вентиляторы, которые монтируют в трубы (как правило, вытяжные);
- естественная вентиляция – предполагает, что воздух в погребе циркулирует благодаря разнице давлений между двумя каналами (приточном и вытяжном), при этом трубы размещены на разной высоте;
- комбинированная – ее можно сделать, когда недостаточно одного естественного воздухообмена; когда нужно оперативно просушить комнату, включается принудительная вентиляция.
Внимание! Для построек, как правило, вполне достаточно естественного или комбинированного способа проветривания.
Вытяжка из подвала внутри или снаружи гаража. Естественный воздухообмен
Прежде чем приступить к работе, необходимо рассчитать диаметр отверстия канала, о чём уже говорилось ранее, однако в данном случае мы будем использовать иной метод. В этой ситуации на один квадратный метр площади помещения приходится полтора сантиметра сечения воздушного канала. Рассмотрим наглядный пример, где используем гараж, площадь которого 20 квадратных метров. Данное значение необходимо умножить на 1,5 сантиметров, где мы получим значение в 30 см. Именно таким должно получиться сечение отверстия канала.

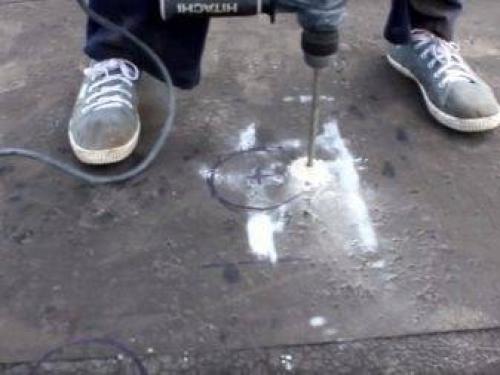

Затем необходимо проделать в стенах специальные отверстия, учитывая, чтобы трубы могли спокойно в них заходить. Таким образом постепенно осуществляется монтаж естественной вентиляционной системы. Для создания отверстий используют перфоратор, с помощью которого пробиваются дыры в потолке. Отступ должен составлять не более 20 см. Если стены изготовлены из пеноблоков, то в процессе данной работы у вас не возникнет никаких трудностей.
В полученное отверстие необходимо вставить пластиковые либо другие трубы. Если для создания вентиляции используется железо, то отверстия в данном случае просто высверливаются.
Чтобы создать приток воздушных масс, отверстия проделывают и в стенах помещения. Их диаметр должен быть оптимальным для того, чтобы установить в проеме трубы. Это будет нашей приточной системой, через которую свежий воздух будет попадать в помещение. Таким же образом потом должна выполняться вытяжная канальная система. Необходимо будет пробить отверстие в противоположной стене, однако расположить его нужно максимально близко к крыше.
Для этого используются одинаковые инструменты. Трубы должны быть выведены на крышу. В результате у вас обустраивается естественная вентиляционная система в гараже.
Обратите внимание, что чем выше будет расположена вытяжная система, тем лучше, однако лучше всего придерживаться оптимальных вариантов. Считается, что отвод, который возводится над крышей, должен иметь длину в полметра

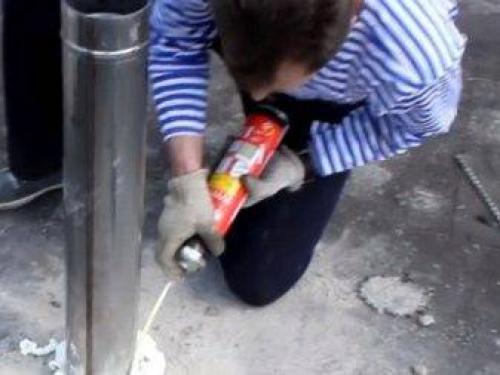

Только в этом случае вытяжная система будет считаться правильной. Образовавшиеся щели между трубами и камеры необходимо заделать с помощью герметика.
Вытяжка в погребе. Принудительная вентиляция
Если вам надо решить, как правильно сделать вытяжку в подвале гаража, чтобы не было сырости, то уже описанную систему следует снабдить приточным и вытяжным вентилятором. Они бывают разных видов:
- Канальные – устанавливаются на вентиляционных каналах.
- Центробежные и осевые – монтируются в проёмах в стене.
Эти механизмы можно подобрать по мощности и объёму воздухообмена, многие из них оснащаются таймером и регулятором скорости.
Совет! Выбирайте вентиляторы во влагозащищённом корпусе и обязательно изолируйте электропроводку от влияния влаги.
Такая система обойдётся намного дороже за счёт стоимости оборудования и его монтажа, а также за счёт постоянных затрат на оплату электроэнергии. Кроме того, выключенные вентиляторы, особенно оснащённые обратным клапаном, создают преграду для естественного потока воздуха.
Но она имеет и множество преимуществ, особенно если требуется решить такую сложную задачу, как правильно сделать вентиляцию в подвале большого размера со сложными условиями эксплуатации:
- Система будет выводить влажный и загрязнённый химическими веществами воздух наружу независимо от температуры на улице.
- Кратность воздухообмена можно задать, установив вентиляторы с нужными параметрами в зависимости от потребностей конкретного помещения.
- В погребе нормализуется микроклимат, благодаря чему в нем не появляется грибок, а продукты долго сохраняют свежесть.
Принудительную систему вентиляции можно полностью автоматизировать, оснастив датчиками влажности и температуры. Как это сделать, рассказано в видеоролике:
Смешанный тип вентилирования
Оптимальным вариантом, как правильно сделать вытяжку в гараже, чтобы не было сырости, подходящим для большинства таких строений, станет комбинированный способ вентиляции. Когда приток воздуха происходит естественным путём, а вытягивается он принудительно.
Для этого вентилятор устанавливают только в вытяжную трубу. За счёт создаваемой им тяги свежий воздух через приточную трубу поступает внутрь овощехранилища гораздо активнее.
Смонтировать такую систему не намного сложнее, чем с естественным воздухообменом, а при наличии таймера и другой автоматики можно успешно регулировать циркуляцию и удаление застоявшихся воздушных масс. Но потратиться на оборудование и электроэнергию все же придётся.
Нюансы монтажа
Обеспечить приток воздуха с улицы не всегда возможно, например, в боксе кооперативного гаража или встроенного в дом. В таких случаях верхний конец приточной трубы выводят прямо в гараж недалеко от ворот, а в них устанавливают вентиляционные решётки.
Совет! Решётки следует размещать на удалении от внутренних замков и задвижек ворот, чтобы избежать взлома гаража через них.
Как сделать вытяжку в смотровой яме. Погреб и смотровая яма
Выше был рассмотрен вариант вентилирования обычного гаража. Если же внутри имеется подвал и/или смотровая яма, об этих объектах следует позаботиться отдельно. В случае с подвалом в обязательном порядке придется устроить отдельный вентиляционный канал. Это необходимо, поскольку внизу влаги скапливается гораздо больше, чем в верхней части помещения.

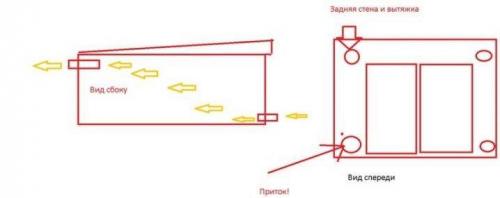

Схема вентилирования подвала, расположенного в гараже: приточную трубу следует опустить как можно ниже, а вытяжную трубу выводят высоко вверх
Если вентилирование отсутствует, эта влага будет проникать в гараж и нанесет вред хранящемуся в нем транспортному средству. Вентиляция, которая устроена в гараже, даже при использовании принудительных методов притока и удаления воздуха, обычно не может обеспечить достаточно интенсивный обмен воздушных масс.
Для эффективного вентилирования подвала следует сделать два отверстия: приточное и вытяжное. Рекомендуется обеспечить поступление воздуха в южной части погреба, а вывод воздушных потоков — с севера.
Приточную трубу обычно вводят в погреб через пол гаража и опускают как можно ниже. Вытяжку устраивают в противоположном углу, эту трубу через пол гаража выводят вверх и наружу. Как и при устройстве вентиляции в гараже, сечение отверстий для притока должно быть в два-три раза больше, чем размеры вытяжки.
Здесь представлен вариант организации естественного вентилирования гаража, в котором имеется подвал и смотровая яма, для которой сделаны отдельные вентиляционные каналы
Чем больше перепад высоты между краем подачи и вытяжки, тем более эффективным будет вентилирование погреба. Оптимальной считается разница в три метра или больше. Чтобы увеличить перепад, вертикальную часть вытяжной трубы, которая выведена на улицу, нужно просто сделать повыше. Здесь также можно установить дефлектор или защитный колпак.
Иногда установка приточной трубы по каким-то причинам не возможна. В таком случае рекомендуется оставлять люк немного приоткрытым, чтобы свежий воздух, поступающий в гараж, перемещался в подвал. Отсутствие притока свежего воздуха сделает бесполезными все усилия по организации эффективной вытяжки из погреба в гараже.

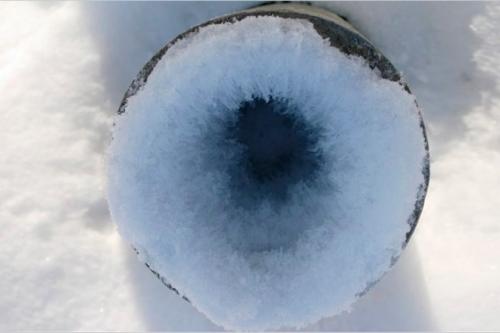

Если гараж отапливается, зимой на вытяжной трубе может появляться конденсированная влага. Чтобы предотвратить обледенение трубы устанавливают специальный стакан для конденсата.
Для неотапливаемого гаража эта мера не требуется. Продукты и предметы, которые хранятся в погребе, в зимнее время следует размещать не ближе, чем полуметре от приточного отверстия, иначе они могут промерзнуть.
Схема естественного вентилирования гаража со смотровой ямой: стрелками «а» обозначено движение потоков воздуха, «б» — расположение вентиляционных щелей для смотровой ямы
Смотровая яма — небольшой по объему объект, поэтому отдельное вентилирование для нее обычно не предусматривают. И все же стоит позаботиться о хорошем притоке воздуха. Для этого на той стороне смотровой ямы, которая обращена к приточному отверстию вентиляции гаража, нужно сделать щели примерно в 10-15 см. Можно приоткрыть подобным образом и две стороны ямы.
Со стороны вытяжки также нужно сделать такую щель, но она должна быть в два раза уже. Ради безопасности можно в некоторых местах прикрыть эти щели досками. Устанавливая автомобиль, нужно проследить, чтобы он не перекрывал вытяжную щель, поскольку это опасно для транспортного средства.
Правила и варианты устройства вентиляции в гараже для самостоятельных мастеров изложены в следующей статье .
Вентиляция погреба в гараже зимой. Особенности зимней вентиляции в погребе
Чтобы сохранить в хорошем состоянии продукты в подвале, необходимо учитывать такие параметры как температура и влажность. Если для обеспечения первого из них, необходимо утепление стен, потолка и дверей, то для избавления от сырости, должна быть сделана качественная вентиляция погреба зимой. Налаженная циркуляция воздуха, будет положительно влиять на микроклимат не только подвального помещения, но и того, которое размещено над ним, например гаража.
Вентилирование погреба выполняет две основные функции:
- Положительно влияет на сохранность продуктов.
- Избавляет помещение от сырости, потому что наличие конденсата провоцирует возникновение коррозии металлических конструкций, и грибка на стенах.
Какое вентилирование подходит для погреба в зимний период?
Если подвал небольшого размера(обычно 5-7 м²), то эффекта от работы естественного вентилирования для хорошей сохранности овощей и консервирований в холодную пору года, будет вполне достаточно.
Особенности воздухообмена зимой характеризуются повышенной тягой, которая уменьшается с наступлением потепления на улице.
Суть естественной: вытяжной и приточной. Край первой устанавливается под потолком, и через нее выходит наружу легкий теплый воздух, а вторая должна заканчиваться внизу, недалеко от пола, и при помощи данного канала осуществляется приток.
Естественная вентиляция может быть упрощена до сооружения с одной трубой — вытяжной. Также может быть еще более экономичный вариант, когда оборудуют в наружной стене отверстие, и заслоняют его решеткой-жалюзи.
Если погреб расположен в большом помещении, то произвольная вытяжка может не дать желаемого результата. Тогда на помощь придетдля нормализации влажности воздуха. Отличается она от естественного проветривания в применении вентиляторов. Безотказно действует данная циркуляция и в безветренную погоду.

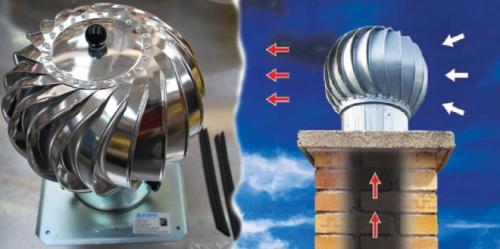

Существует еще один метод принудительной вентиляции. В верхней части вытяжки, располагают турбину(), которая создает дополнительную тягу.
Потоки воздуха приводят ее в движение, и вращают вентилятор, усиливающий вытяжной эффект.
Вращающийся дефлектор
Перед установкой вентиляции у владельцев погреба может возникнуть вопрос, на каком виде остановиться. Дело в том, что если площадь относительно небольшая, то установка принудительной вытяжки может принести вред хранящимся продуктам: слишком активное проветривание может пересушить овощи и они потеряют свои свойства.
Правила монтажа естественной вентиляции
Идеально, когда монтируется вытяжка при постройке погреба, но если устройство своевременно установлено не было, то это не критично. Каждому хозяину будет под силу оборудовать это нехитрое сооружение в своем подвале.
Перед тем, как начать сооружать естественную вытяжку, стоит ознакомиться с некоторыми рекомендациями:
- Перед приготовлением к установке вытяжной и приточной труб, следует позаботиться об утеплителе для них. Это делается с целью избежания образования инея, а затем — конденсата. Особое внимание следует уделить именно вытяжной трубе. Чтобы она не закупоривалась наледью ее следует хорошенько утеплить снаружи. Можно использовать специальный пенополистирол для труб.
- Для приточной трубы лучше использовать конструкцию без изгибов или с минимальным их количеством, еще она должна быть без сужений и расширений.
- Необходимо, чтобы выведенная наружу приточка, имела защиту от попадания в нее снега. Также стоит побеспокоиться о сеточке на верхней кромке трубы, которая предотвратит проникновения грызунов.
- Чтобы равномерно в погреб поступали и уходили воздушные массы, диаметр приточной и вытяжной труб, должен быть одинаковым.
- Для защиты от переохлаждения подвала зимой, в трубах следует расположить раздвижные заслонки. В это время года необходимо дозировано вентилировать помещение, чтобы не переохладить содержимое погреба, и таким образом не принести продуктам вред вместо пользы.
Как сделать вытяжку в погребе гаража. Как правильно сделать вентиляцию в погребе
Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.
Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.
Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:
- Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
- Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.
Читайте еще: Как грамотно организовать систему вентиляции в подвале частного дома .
Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов , которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.
Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.
Есть еще один метод – установка в вытяжную трубу нагревательной лампочки, которая будет прогревать воздух.
Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

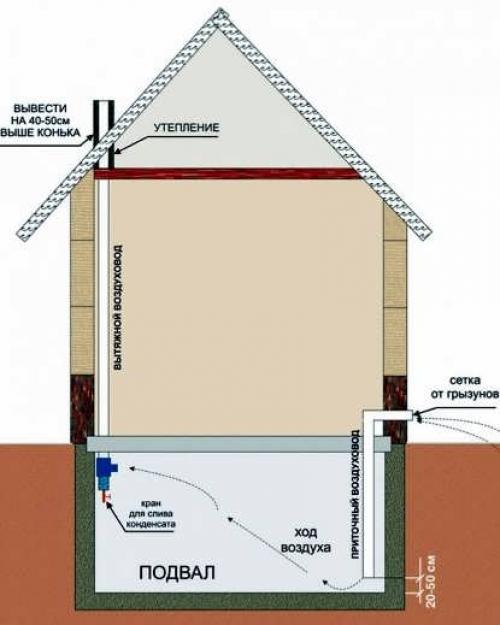

Схема правильной вентиляции погреба в гараже
Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:
- вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
- нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
- закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
- вся длина трубы должна иметь равный диаметр.
Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража. Важно, чтобы трубы находились в противоположных углах помещения.
Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.
Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.
