Арочная крыша из профнастила своими руками. Конструкция и достоинства арочных крыш

Арочная крыша из профнастила своими руками. Конструкция и достоинства арочных крыш

Арочная крыша представляет собой изогнутую конструкцию, имеющую форму дуги. Такие крыши используются в жилых домах, на промышленных объектах и административных постройках для защиты от внешних факторов. До недавнего времени сфера использования арочных крыш ограничивалась специализированными постройками – бассейнами, оранжереями и пр.

Сейчас же арочные конструкции с успехом используются в самых разных ситуациях, что в немалой степени обуславливается рядом присущих им достоинств, среди которых:

1. Оригинальные визуальные характеристики. Крыши арочного типа встречаются нечасто, поэтому жилой дом с такой конструкцией автоматически становится оригинальным и выделяющимся на фоне более традиционных скатных кровель.
2. Хорошая сопротивляемость ветру. Изогнутая форма обеспечивает арочным крышам хорошую аэродинамику, благодаря которой конструкция в итоге оказывается защищенной от срывов покрытия.
3. Небольшая снеговая нагрузка. На выгнутой арочной крыше снег попросту не задерживается, поэтому все опорные элементы испытывают значительно меньшую нагрузку, чем в других типах конструкций.
4. Расширение свободного пространства под кровлей. Арочная конструкция кровли делает внутренний объем помещений более просторным с визуальной точки зрения.

Кроме того, стоит отметить и универсальность арочных конструкций – при необходимости их можно использовать в любых архитектурных стилях, от довольно архаичных до вполне себе современных.

Круглая крыша своими руками. Как сделать круглую крышу

Идеально круглой крыши быть не может. Данные конструкции бывают коническими или купольными. Круглой её можно назвать только потому, что она покрывает здание такой формы. Кровлей в таких видах крыш часто выступает мягкая черепица. Бывает она встречается из металла или натуральной черепицы. Данную крышу практичной назвать нельзя, особенно, если это касается частных домов. Такая невысокая популярность возникла из-за сложностей с реализацией. Чтобы ее спроектировать, нужны серьезные знания, как математики, так и черчения.

Если вы не обладаете такими познаниями, то возведение конструкции лучше доверить специалистам. Если уверены в том, что сможете разобраться, как сделать круглую крышу, то ниже мы приведем пошаговое руководство по её строительству. А разберем мы два наиболее популярных типа: купольную и коническую.

Коническая крыша

Сразу сообщаем, что расчеты по проектированию её и следующей крыши вы не найдете. Такую работу лучше заказать у профессионалов. Мы лишь расскажем, как правильным образом её сделать.

• Укладка гидроизоляции. В самом начале нужно уложить рубероид под мауэрлат. Можно также использовать другой тип гидроизоляции.
• Монтаж мауэрлата. Его делают из деревянных брусков, размером 150*150мм. Крепеж происходит с помощью анкерных болтов.
• Установка несущего столба. После вышесказанного проводится монтаж данного элемента, выступающий опорой всей системы стропил. Столб крепится к основанию с помощью откосов из бруса толщиной от 40мм. Помните, что в верхней части нужно прикрепить второе опорное кольцо из брусков дерева . Это нужно сделать перед монтажом центрального столба  (в статье «» вы можете найти немало полезной информации).
• Стропильная система . Для её создания потребуется клееный деревянный брус, способный выдержать большую нагрузку. Далее осуществляем сборку стропил. Ширина между опорными элементами не должна быть более 50-70см (в зависимости от диаметра крыши). Подробнее об этом можно прочитать в материале «».

Если высота крыши более 2-х метров, то следует сделать дополнительное опорное кольцо, которое крепится к стропилам. После этого нужно уложить гидроизоляцию при помощи степлера. Затем можно класть кровлю.

После того, как все работы выполнены, можно приступить к утеплению крыши. У нас есть полезная статья на этот счет — «». Хоть там речь идет про конструкцию с двумя скатами, приводящиеся там рекомендации будут уместны и для круглого типа.

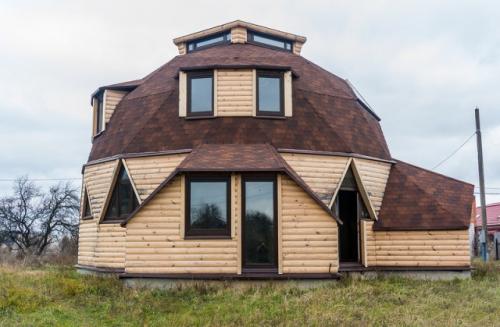

Как сделать круглую крышу дома (купольная)

Создание данной крыши ничем практически не отличается от предыдущего варианта. Это только касается стропильной системы. Для её создания берут арочные деревянные элементы, которые состоят из нескольких секций. Один конец арки соединяется с мауэрлатом, а другой со 2-м опорным кольцом центрального столба. Данная система еще называется висячей. Стропила устанавливаются вокруг столба с расстоянием 70-90см. По внешней стороне следует сделать обрешетку из досок, а затем прикрепить гидроизоляцию и кровлю.

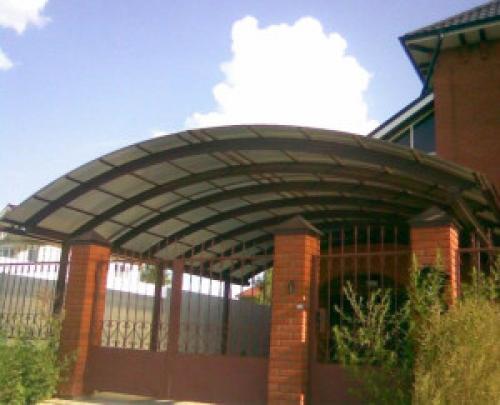

Дугообразная крыша. Возведение арочной крыши своими руками

Арочные крыши применяют на зимних садах общественных бассейнах, выставочных галереях и стадионах. Однако в настоящее время имеется тенденция к установке арочных кровель и в строительстве частных домов.

Арочная крыша на частном жилище может сооружаться над холлом, лестничной клеткой, мансардным помещением и зимним садом.

При строительстве арочных кровель применяют несущих конструкции из металла, дерева бетона. кровельное покрытие изготавливается из стекла,, сотового либо листового поликарбоната. А при возведении не прозрачной крыши применяют медь, оцинкованную сталь, титановые материалы или деревянный гонт.

Достоинства арочных крыш

Крыши данного типа по сравнению со скатными кровлями обладают следующими преимуществами:

• воздушный поток не тормозится крышей и не оказывает ветровую нагрузку или существенное давление на ее конструкцию;

• снег беспрепятственно скатывается с крыши благодаря ее обтекаемой форме;

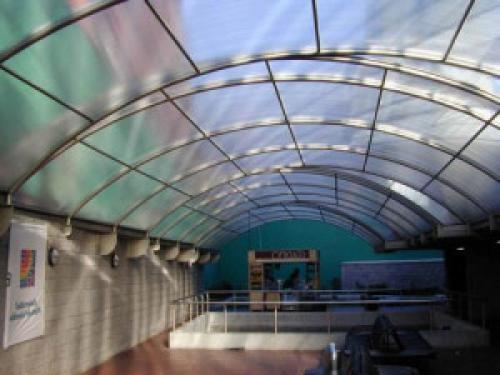

• прозрачная кровля создает достаточно хорошее естественное освещение внутреннего пространства;

• постройка с такой крышей выглядит как старинное изнутри и снаружи;

Несущая конструкция

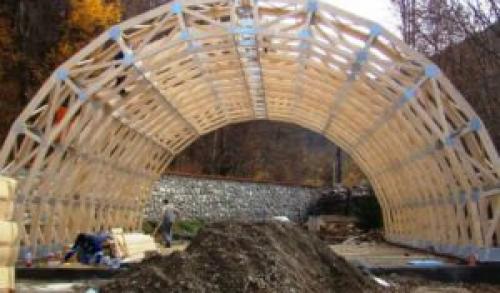

Конструкция арочной крыши создается из арок, дуг или ферм, изогнутых надлежащим образом.

Они могут быть сделаны:

• из квадратных профильных стальных труб ;

• из алюминиевых профилей : U-, H-, F-образных и др. Алюминий не подвергается коррозии, достаточно легко устанавливается и не требует обслуживания.профиль выглядит эстетично и имеет относительно небольшой вес, что является наиболее важным для арочной конструкции кровли. Высокая стоимость является единственным недостатком;

• из железобетонных конструкций . Данный каркас редко используется в частном строительстве из- за высокой стоимости, достаточно большого веса и трудностей, возникающих при транспортировке. Для того, чтобы стены дома выдержали такой бетонный каркас, они должны иметь повышенную прочность, а также опираться на достаточно мощный фундамент. В ходе монтажа железобетонного каркаса не обойтись без подъемной специальной техника;

• из дерева . Этот экологичный строительный материал достаточно успешно используется и сегодня. При этом его необходимо пропитывать специальными огнезащитными составами и гидрофобизаторами;

• также существует вариант бескаркасной арочной крыши . В таком случае оцинкованные стальные листы, обладающие жесткостью одновременно выполняют рольи кровельного покрытия;

Покрытие арочных крыш

Для крыш данного типа применяются следующие кровельные материалы:

Оцинкованная сталь

Стальные оцинкованные листы обладают необходимой жесткостью и могут служить не только покрытием кровли, но и несущей конструкцией.

При использовании этого материала получают достаточно жесткий и прочный каркас и герметичное покрытие арочной крыши.

Арочный профнастил

Его, в отличие от стенового, выпускают согнутым по дуге установленного радиуса. Его монтируют на деревянный либо алюминиевый каркас целыми пролетами.

Другие виды покрытия

• Фанера;

• Клееный брус;

• OSB плиты;

• Гипсокартон;

• Прозрачные материалы, такие, как листовой или сотовый поликарбонат, пластик, закаленное стекло.

Кровля из поликарбоната

Листовой иявляется востребованным материалом и достаточно часто сегодня применяется в конструкциях круглых кровель современных построек.

Важно отметить, что поликарбонат легко гнется в холодном состоянии. За счет этого свойства его можно применять для крыш самых различных форм.

Этот материал обладает следующими минусами:

• Поликарбонат может быть повреждён крупными градинами, если не имеет спецпленки, обеспечивающей противоградовую защиту;

• Легко теряет свою внешнюю привлекательность из-за сколов и царапин;

• Обладает большим коэффициентом теплового расширения. Это свойство необходимо учитывать при укладке материала;

• Если под прозрачной арочной крышей располагается достаточно большое помещение, то в летние месяцы в нем может быть очень жарко и душно. По этой причине в подобных помещениях следует устанавливать принудительную вентиляцию или систему кондиционирования воздуха.

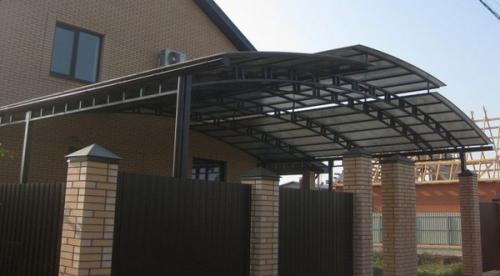

Арочные навесы из профнастила. Устройство навеса из профнастила: какой построить

По большому счету, конструкция любого навеса является одинаковой – разница, которая обуславливает разделение этих построек на типы, заключается только в их форме. В этом отношении можно выделить навесы арочной и скатной конструкции.

1. Односкатный навес из профнастила. В большинстве случаев данный тип конструкции навеса используется тогда, когда постройка пристраивается к дому или чему-либо другому – такой навес отличается простотой конструкции и в большинстве случаев имеет опоры только с одной стороны. Другая часть навеса попросту пристегивается к стенам дома с помощью анкерных винтов . Вместе с простотой конструкции появляется и один неприятный момент – это все та же пристыковка навеса к стенам, которая требует особого подхода к герметизации данного соединения.
2. Двухскатный навес из профнастила. Это уже полноценный домик, а вернее установленная на опоры крыша – как правило, такие навесы изготавливают редко. Эта форма крыши применяется только тогда, когда речь идет о больших навесах – например, о просторной летней кухне открытого типа, в которой кроме оборудования, планируется размещать и порядочных размеров обеденную зону.
3. Арочный навес из профнастила. Он просто красивый и ничего более. Как вариант, в качестве его преимуществ можно выделить универсальность – он отлично подходит как для изготовления пристраиваемых к дому навесов, так и для монтажа отдельно стоящих построек этого типа. Единственное «но» в арочной конструкции навеса заключается в том, что она не подходит для изделий большой площади – в большинстве случаев такой формы навес имеет вытянутые очертания.

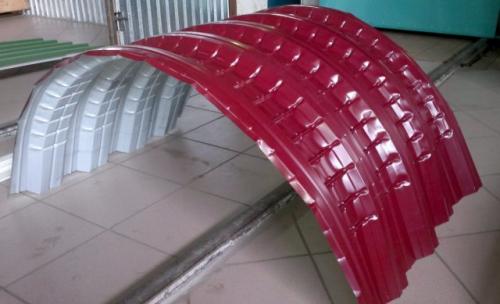

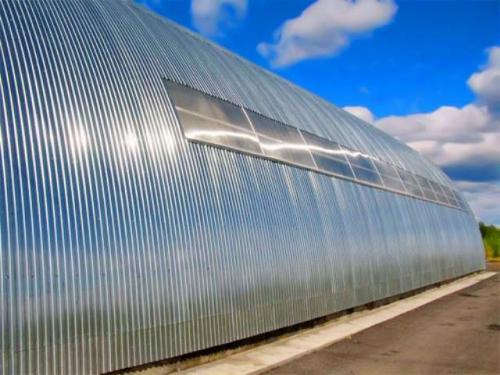

Арочный профнастил. Что такое арочный профлист

Арочный гнутый профнастил представляет собой профиль со стандартными гофрами трапециевидной формы, которые согнуты в дугу продольно. Важно понимать, что радиус дуги полностью зависит от предпочтений потенциального потребителя. Таким образом, изгиб может быть небольшим, едва заметным, а может иметь арку с радиусом изгиба в 300 мм. Арочный профнастил гнут на специальных станках, в результате чего несущая способность практически не изменяется, а если и подвергается изменениям, то заметить их невозможно.

Данный вид материала можно гнуть не только наружу, но и внутрь – выбор полностью зависит от будущего назначения строительного материала и требований заказчика. Для того чтобы предотвратить процесс появления коррозии, гнутый арочный профнастил предварительно обрабатывают специальными составами:

Самым бюджетным вариантом и в то же время недолговечным считается оцинкованный продольно гнутый профнастил. Данный вариант используют в тех случаях, когда планируется строительство временной конструкции, в результате чего срок службы особого значения не имеет.

Строительный материал, покрытый при помощи пурала либо PVDF, стоит в несколько раз дороже предыдущего варианта, срок службы такого арочного гнутого профнастила составляет порядка 50 лет. Для многих объектов используют профлист с нанесенным на него полиэстером. Как показывает практика, стоимость немного выше, чем у оцинкованного материала, но при этом эксплуатационный срок больше в несколько раз.

Важно учитывать тот факт, что арочный гнутый профнастил, покрытый полимером, может иметь порядка 15 стандартных оттенков, но существуют производители, которые по индивидуальному заказу могут придать готовой продукции любой оттенок.

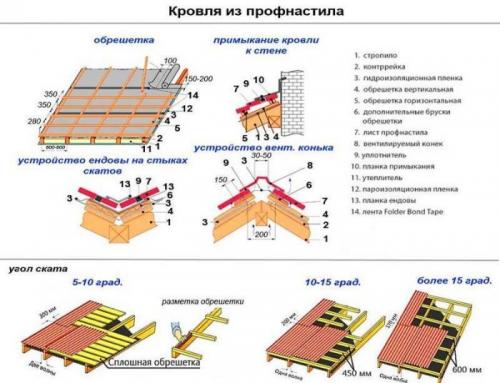

Крыша из профнастила на гараж. Процесс укладки профнастила

Перед тем как покрыть крышу гаража профнастилом делают несущую обрешетку для профлиста. Она будет сплошной или разряженной, величина шага между досками, зависит от выбранного кровельного материала. Рекомендуется использовать профнастил с маркировака Н — несущий, или НС — универсальный. Чем больше высота волны на листе, тем более разряженная обрешетка допускается.

Некоторые разновидности профнастила имеют особые капиллярные канавки. Они помогают отводить влагу и надежно скрепляют листы между собой.

При монтаже приходится поднимать листы на крышу. Для этого можно использовать доску, и опираясь на нее подавать материал. Некоторые мастера делают отверстие на краю листа по центру. Затем, при помощи загнутого гвоздя, привязанного к бечевке, поднимают профлист. В таком положении работу без труда можно выполнить вдвоем.

На крыше гаража профнастил укладывают с нахлестом в две волны. Далее, кровельный материал прикручивают при помощи специальных саморезов. Важно подобрать крепление одного цвета с кровлей, а также чтобы была полимерная шайба. Так, вы получите герметичное соединение, которое не изогнет профлист.

Нахлест для профлиста марки НС-8 и НС-10 всегда должен быть в две волны. Другие разновидности, с большей высотой волны, можно соединять на одну волну. Величина наезда одного ряда на другой зависит от уклона кровли. Если угол больше 30° достаточно 150 мм, а при уклоне в 15—30° потребуется не меньше 200 мм. Наибольшее количество материала потребуется на крышах с уклоном до 15°, так как тут минимальный нахлест рядов равен 250 мм.

Иногда обстоятельства вынуждают проектировать односкатную крышу из профнастила на гараж с углом ската меньше 12°. Для того чтобы влага не проникла в гараж потребуется обрабатывать стыки герметиком.

Самый ответственный момент — крепление первого листа. Важно чтобы он лежал ровно, так как небольшое отклонение приведет к проблемам. Не забудьте оставить свес в 100—200 мм, он защитит стены от попадания влаги.

Первый лист профнастила закрепите в нижнем углу крыши, при помощи одного самореза. Затем положите второй лист и подкорректируйте положение так, чтобы свес был одной величины на всей длине. Теперь можно прикрутить материал окончательно.

После того как было смонтировано кровельное покрытие на гараже из профнастила остается прибить ветровые доски. На всю работу, от устройства каркаса до последнего самореза, уйдет не больше двух—трех дней. Во время работы следите за техникой безопасности, передвигайтесь по крыше с осторожностью. Тогда вы сохраните свое здоровье и сделаете кровлю из профнастила своими руками.
