Автоматические ворота для гаража, как выбрать. Инструкция по монтажу на примере подъемно-поворотной модели:

19.02.2020 в 13:19
Содержание
  1. Автоматические ворота для гаража, как выбрать. Инструкция по монтажу на примере подъемно-поворотной модели:
  2. Автоматические ворота дорхан. Гаражные ворота DoorHan
  3. Автоматические ворота распашные. Ворота автоматические распашные, преимущества и недостатки
  4. Как выбрать роллетные ворота. Рулонные (роллетные)
  5. Автоматические ворота в гараж своими руками. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками
  6. Гаражные ворота своими руками: пошаговая инструкция изготовления + монтаж
  7. Видео видео: как выбрать гаражные автоматические ворота.

Автоматические ворота для гаража, как выбрать. Инструкция по монтажу на примере подъемно-поворотной модели:

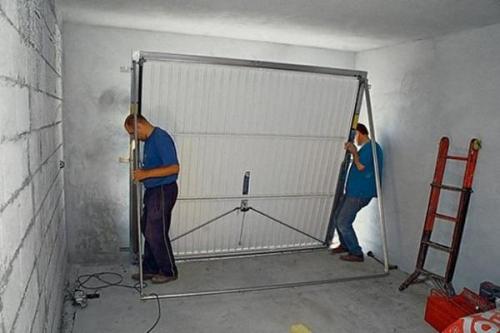

  1. Прикрепив предварительно болтом кронштейн крепления в середине левой стойки, установите створку с рамой в проеме на нужном расстоянии на уровне отметки чистого пола. Для безопасности работ подоприте их снаружи досками.
  2.  Просверлите в стене отверстие диаметром 12 мм и глубиной 120 мм под дюбель, по месту через отверстие в анкере.
  3. Проверив еще раз положение каркаса, зафиксируйте средний анкер дюбелем (диаметр 8 мм, длина 80 мм).
  4. Закрепите верхний левый анкер на раме, выставьте ее вертикально и прикрепите этот анкер к стене дюбелем окончательно.
  5. Выставьте каркас горизонтально по уровню, затем установите правую стойку на таком же расстоянии от лицевой плоскости проема, как у левой стойки и закрепите его в правом верхнем углу аналогичным образом.
  6. Слегка опрокинув створку, проверьте плотность его прилегания к основанию по величине световой щели между ней и порогом. При необходимости, двигая каркас внизу, добейтесь равномерного прилегания, прикрепите его к полу по нижним углам.
  7. Закрепив основу на анкерах, расположенных по серединам ее стоек, полностью откройте створку и отрегулируйте натяжение пружин, зацепляя их за разные отверстия подвеса.
  8. С помощью карандашных «засечек» от углов конструкции на потолке проведите перпендикуляр к ее середине.
  9. Расположите вдоль построенной линии стрелу привода и прикрепите ее сначала к стене, а затем к потолку с помощью подвесок и дюбелей.
  10. Закрепив тяги на верхней части полотна болтами, соедините их тросиками с механизмами автоматического открывания замков и аварийного открывания.
  11.  Отрегулируйте положение концевых выключателей привода в положениях «открыто» и «закрыто» с помощью регулировочных винтов на корпусе электропривода.
  12. Проверьте работу системы вначале в ручном режиме, затем проделайте те же самые операции при помощи пульта дистанционного управления.
  13. Подлейте бетонный раствор под порог. После его затвердевания строители могут приступить к чистовой отделке откосов, порога, пола и зазора над створкой.

Автоматические ворота дорхан. Гаражные ворота DoorHan

Преимущества:

Устройства защиты от обрыва троса и пружины

Устойчивые к коррозии элементы

Холод не проникает в помощение

Эксклюзивные аксессуары

Экономия места в гараже

Наша компания предлагает выбрать из нескольких серий гаражных ворот DoorHan. Например, есть линейки RSD-01, RSD-02, Yett-01, Premium. Есть обширная цветовая палитра, поэтому каждый может подобрать тот цвет, который идеально подойдет для его эстетического вкуса. Создайте идеальный облик гаража, который сможет радовать вас долгие годы своей красотой и надежностью. Гаражные ворота способны выдерживать большие перепады температур и самые разные климатические условия, будь то снег, град, дождь или ветер. Благодаря им можно максимально сохранить микроклимат в помещении.

Секционные ворота для гаража от производителя Doorhan (Дорхан) способны обеспечить высокий уровень безопасности. Кроме того, они отличаются долгим сроком эксплуатации и высоким уровнем надёжности.

Ворота из секций на сегодняшний день являются одной из самых популярных конструкций, и они практически незаменимы для владельцев загородных домов, который заботятся о своём удобстве и высоком качестве своей жизни. Даже при интенсивной эксплуатации, данный тип ворот сохраняет свою надёжность на долгое время.

Компания производитель секционных гаражных ворот Doorhan (Дорхан) вот уже на протяжении 18 лет не перестаёт радовать своих клиентов отличным качеством секционных дверей, созданных для Условий капризного российского климата.

Преимущества гаражных ворот "ДорХан":

  1. Прежде всего стоит отметить их способность к обеспечению хорошего уровня теплоизоляции внутреннего помещения. Будучи идеально герметизированы по всему своему периметру, эти двери идеально подойдут для использования в любых климатических зонах нашей широкой страны. Использование высокого уплотнителя предотвращает потерю тепла, а односторонний профиль не даёт скапливаться конденсату, предотвращая тем самым образование наледи при минусовых температурах. Толщина панелей соответствует стандартам ГОСТ и составляет 40мм, что также служит гарантом устойчивой теплоизоляции.
  2. Благодаря использованию пенополиуретана с углеводородным вспенивателем, достигается высокий уровень адгезии внутренних и внешних металлических пластов, что, в свою очередь, позволяет длительное сохранение целостности панельных листов.
  3. Стальные усилители петель помогает предотвратить разбалтывание конструкции и повышает влагоустойчивость изделия.
  4. Производитель представляет большой выбор возможных дизайнерских исполнений секционных гаражных ворот. В каталоге вы найдёте более ста вариантов оформлений ворот.
  5. Всё производство находится в России, что позволяет вам сэкономить на стоимости секционных ворот, не экономя при этом на их качестве. Ведь все мы знаем, что зачастую, дороговизна импортных изделий объясняется большими расходами на их перевозку и доставку. Кроме того, ворота, изготовленные в России, учитывают все особенности отечественного климата и не боятся негативного воздействия факторов внешней среды.
  6. Секционные ворота для гаража от компании Doorhan на практике доказали надёжность конструкции, отработанной годами.

Автоматические ворота распашные. Ворота автоматические распашные, преимущества и недостатки

Разумеется, что сфера применения автоматических распашных ворот касается, прежде всего, автомобилистов. Стремление человека в автомобиле использовать автоматические системы и приводы, открывающие- закрывающие воротные створки по команде блока дистанционного управления, хорошо понятно тем, кто хоть раз открывал гараж под проливным дождем и ураганным ветром.

Но автоматические распашные ворота — это не только возможность с комфортом управлять процессом открытия, по сути, это комплекс устройств, обеспечивающий:

  • Увеличенный ресурс опорной системы подвесов;
  • Стабильную и постоянную нагрузку на несущий каркас;
  • Наличие защиты и компенсаторов, предупреждающих от резкого захлопывания створок с ударом.

Ранее традиционно автоматические приводы использовались для больших и очень тяжелых ворот как для гаражей, так и для въездов на территорию. Чем выше забор и мощнее стальные ворота, тем тяжелее было управиться с махиной створок.

Сегодня все намного проще. Можно купить готовый комплект или дооборудовать обычные распашные ворота с калиткой  механическими приводами и автоматическими датчиками. Понятно, что навесы и каркасы створок должны быть абсолютно исправными и отрегулированными по «нейтрали». Это значит, что в отсутствие ветра створки находятся в том положении, в котором вы их оставили, и не стремятся закрыться или открыться под собственным весом.

Важно! Скоростные потоки воздуха являются основной проблемой работы распашных ворот, поэтому при выборе конкретной модели привода, кроме таких параметров, как масса и габариты створок, потребуется уточнить ограничение по скорости ветра.

Как выбрать роллетные ворота. Рулонные (роллетные)

Этот вид ворот имеет такое название благодаря способу размещения в момент открытия и закрытия. Состоят они из нескольких основных элементов:

  1. Отдельные профильные полосы (ламели), соединённые в цельное полотно.
  2. Механизм, приводящий в движение закрывающую поверхность.
  3. Два направляющих профиля, удерживающих полотно.
  4. Специальный рычаг, который разблокирует конструкцию в случае отключения электричества.
  5. Вал, на который накручивается полотно.

Вся конструкция имеет гибкую поверхность, что позволяет ей уместиться в небольшой короб. Его монтаж может осуществляться несколькими способами:

  • с размещением внутри помещения;
  • снаружи;
  • накладным способом внутри гаража;
  • накладным — наружу.

Варианты конструктивных решений роллетных ворот придутся по вкусу многим автовладельцам

Рулонные и роллетные конструкции изготавливают из алюминия и стали. Обе категории ворот оборудуют специальной системой с механическим подъёмником на случай аварийной ситуации.

Для стальных конструкций предусмотрены максимальные размеры ворот: ширина — до 7 метров, площадь не более 49 м2. Полотно собирается из стальных оцинкованных профилей толщиной до 0,8 мм. Короб для скручивания полотна устанавливается, если его площадь не более 11 м2.

Для алюминиевых конструкций максимально допустимые размеры имеют пределы: ширина до 6 метров при площади до 14 м2. Такие ворота изготавливают из алюминиевого профиля: экструдированного либо заполненного специальной пеной.

Этот вид ворот удобно применять для закрытия больших проёмов, где нужна экономия свободного места. Широкое применение они нашли при установке в гаражах, складах, торговых точках и в качестве перегородок в банках и служебных помещениях.

Рулонные конструкции имеют ряд преимуществ, которые выражены в следующем:

  1. Компактность конструкции при использовании. Во время закрытия и открытия полотно не выступает за пределы стены, а двигается вверх и вниз параллельно ней.
  2. Простота монтажа конструкции.
  3. Возможность оборудования ворот автоматическим управлением.
  4. Невысокая стоимость.
  5. Красивый внешний вид.
  6. Надёжно защищают от пыли и посторонних звуков.
  7. Долговечность использования конструкции.

Рулонные конструкции лёгкие и компактные, но антивандальными функциями обладают вряд ли

К недостаткам рулонных ворот относятся:

  1. Эти ворота не защитят имущество от взлома, поэтому их лучше устанавливать, если есть дополнительная охрана.
  2. Они не подойдут в том случае, если возникла необходимость сохранять в помещении тепло. В конструкции много зазоров и щелей.
  3. При продолжительных низких температурах элементы ворот могут покрыться льдом, что сказывается на нормальной работе устройства.

Автоматические ворота в гараж своими руками. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками

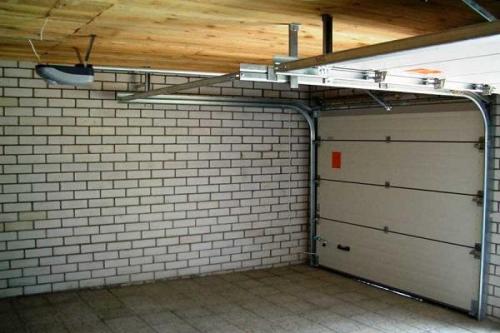

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

Автоматические ворота в гараж своими руками. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками

  • подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
  • конструкция применяется для одинарных и двойных типов гаражей;
  • возможность установки автоматической системы открытия;
  • сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
  • могут использоваться разные виды внешней отделки и декора;
  • автоматической калиткой гараж надежно защищен от взломщиков;
  • при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Автоматические ворота в гараж своими руками. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками

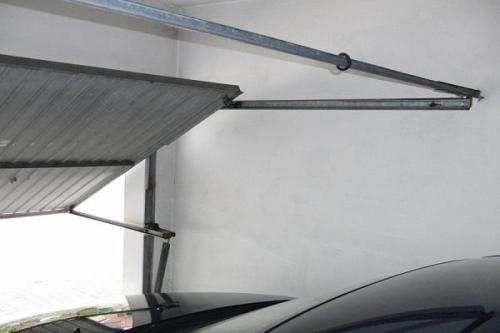

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

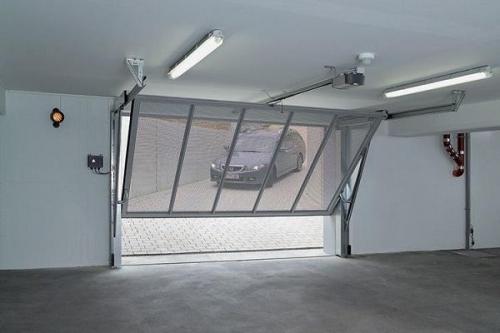

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Автоматические ворота в гараж своими руками. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

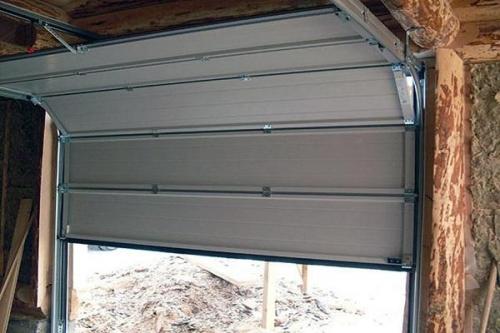

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Автоматические ворота в гараж своими руками. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками

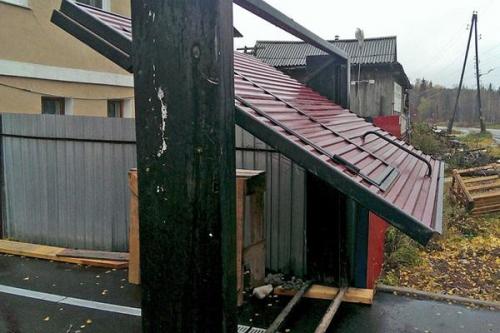

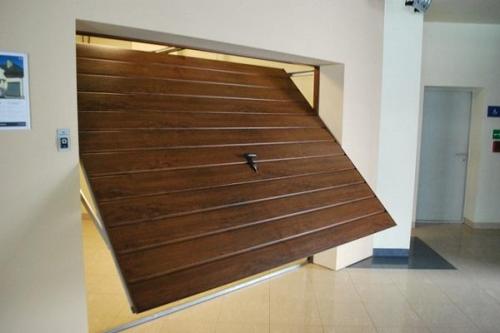

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Автоматические ворота в гараж своими руками. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

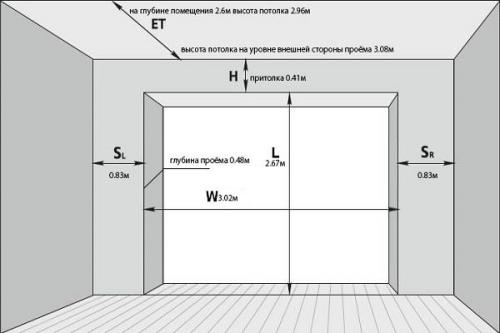

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

  • ширину проема;
  • высоту проема;
  • притолоку;
  • боковину левую;
  • боковину правую;
  • глубину помещения.

Автоматические ворота в гараж своими руками. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Автоматические ворота в гараж своими руками. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

  • размером проема;
  • высотой ворот;
  • фундаментом;
  • зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

Автоматические ворота в гараж своими руками. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками

  1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
  2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
  3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Автоматические ворота в гараж своими руками. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками

Гаражные ворота своими руками: пошаговая инструкция изготовления + монтаж

Гараж – строение, которому уделяется особое внимание, особенно в плане взломостойкости. А такой элемент, как ворота, должен обладать удвоенной прочностью и надежностью, и конечно, привлекательным внешним видом. Традиционно гаражные ворота – это распашная конструкция из двух створок, навешенные на коробку. Изготовить их своими руками – не проблема, если владеть навыками работы с несложным слесарным инструментом и сварочным аппаратом. Об этом и пойдет речь в статье: о вариантах распашных ворот, о технологии изготовления и нюансах монтажного процесса.

Виды гаражных ворот

Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.

  1. Стоимость конструкции дешевле, чем у всех других моделей.
  2. Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
  3. Можно установить в ограниченном пространстве.
  4. Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
  5. Возможность установки электродвигателя для автоматического открывания.

Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.

Минус распашных ворот – перед ними приходиться очищать от снега площадку

Кроме распашных ворот в гаражах устанавливают и другие разновидности.

Складные

Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.

Плюсы конструкции:

  • необычный внешний вид,
  • удобство открытия и закрытия,
  • не занимают в открытом состоянии много места,
  • секции по отдельности можно менять, ремонтировать,
  • невысокая цена.

Минусы: быстрый износ и низкие защитные функции.

Складные ворота

Подъемно-поворотные

Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.

Плюсы модели:

  • высокая надежность,
  • в открытом виде ворота не занимают никакого места,
  • поддаются утеплению,
  • поддаются автоматизации.

Минусы:

  • требуется высокая точность установки,
  • ворота остаются в проеме, уменьшая его высоту на 20-30 см,
  • не рекомендуется использовать их интенсивно.

Подъемно-поворотные ворота

Подъемно-секционные

Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.

Плюсы модели:

  • универсальность в плане размеров проема,
  • экономия свободного места при открытии,
  • неплохая устойчивость к деформациям и механическим нагрузкам,
  • полная автоматизация,
  • презентабельный внешний вид,
  • высокие тепло- и звукоизоляционные качества,
  • долгосрочная эксплуатация.

Минусы:

  • высокая цена,
  • требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
  • низкая взломоустойчивость.

Подъемно-секционные ворота

Рулонные

Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.

Преимущества:

  • компактность,
  • приемлемая цена,
  • простота монтажа,
  • долгосрочная служба,
  • презентабельный внешний вид,
  • возможность автоматизации.

Минусы:

  • практически нулевая взломостойкость,
  • нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
  • плохо работают при низких температурах.

Рулонные ворота

Откатные

В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.

К плюсам можно отнести:

  • функциональность е зависит от сугробов,
  • не занимает места при открытии,
  • высокая взломостойкость,
  • возможность провести автоматизацию.

Минусы:

  • быстрый износ роликов,
  • ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.
