Правильная вытяжка в подвале гаража собственными руками. Принудительная вентиляция

27.04.2022 в 15:49

Правильная вытяжка в подвале гаража собственными руками. Принудительная вентиляция

Если вам надо решить, как правильно сделать вытяжку в подвале гаража, чтобы не было сырости, то уже описанную систему следует снабдить приточным и вытяжным вентилятором. Они бывают разных видов:

  • Канальные – устанавливаются на вентиляционных каналах.
  • Центробежные и осевые – монтируются в проёмах в стене.
Канальные вентиляторы легко монтируются в систему за счёт совпадения установочного диаметра с диаметром трубы Источник cdn.fotosklad.ru

Эти механизмы можно подобрать по мощности и объёму воздухообмена, многие из них оснащаются таймером и регулятором скорости.

Совет! Выбирайте вентиляторы во влагозащищённом корпусе и обязательно изолируйте электропроводку от влияния влаги.

Такая система обойдётся намного дороже за счёт стоимости оборудования и его монтажа, а также за счёт постоянных затрат на оплату электроэнергии. Кроме того, выключенные вентиляторы, особенно оснащённые обратным клапаном, создают преграду для естественного потока воздуха.

Но она имеет и множество преимуществ, особенно если требуется решить такую сложную задачу, как правильно сделать вентиляцию в подвале большого размера со сложными условиями эксплуатации:

  • Система будет выводить влажный и загрязнённый химическими веществами воздух наружу независимо от температуры на улице.
  • Кратность воздухообмена можно задать, установив вентиляторы с нужными параметрами в зависимости от потребностей конкретного помещения.
  • В погребе нормализуется микроклимат, благодаря чему в нем не появляется грибок, а продукты долго сохраняют свежесть.

Принудительную систему вентиляции можно полностью автоматизировать, оснастив датчиками влажности и температуры. Как это сделать, рассказано в видеоролике:

Смешанный тип вентилирования

Оптимальным вариантом, как правильно сделать вытяжку в гараже, чтобы не было сырости, подходящим для большинства таких строений, станет комбинированный способ вентиляции. Когда приток воздуха происходит естественным путём, а вытягивается он принудительно.

Для этого вентилятор устанавливают только в вытяжную трубу. За счёт создаваемой им тяги свежий воздух через приточную трубу поступает внутрь овощехранилища гораздо активнее.

Смонтировать такую систему не намного сложнее, чем с естественным воздухообменом, а при наличии таймера и другой автоматики можно успешно регулировать циркуляцию и удаление застоявшихся воздушных масс. Но потратиться на оборудование и электроэнергию все же придётся.

Установленный на вытяжку канальный вентилятор Источник tvoygarazh.ru

Нюансы монтажа

Обеспечить приток воздуха с улицы не всегда возможно, например, в боксе кооперативного гаража или встроенного в дом. В таких случаях верхний конец приточной трубы выводят прямо в гараж недалеко от ворот, а в них устанавливают вентиляционные решётки.

Совет! Решётки следует размещать на удалении от внутренних замков и задвижек ворот, чтобы избежать взлома гаража через них.

Вентиляция погреба в гараже зимой. Особенности зимней вентиляции в погребе

Вентиляция погреба в гараже зимой. Особенности зимней вентиляции в погребе

Чтобы сохранить в хорошем состоянии продукты в подвале, необходимо учитывать такие параметры как температура и влажность. Если для обеспечения первого из них, необходимо утепление стен, потолка и дверей, то для избавления от сырости, должна быть сделана качественная вентиляция погреба зимой. Налаженная циркуляция воздуха, будет положительно влиять на микроклимат не только подвального помещения, но и того, которое размещено над ним, например гаража.

Вентилирование погреба выполняет две основные функции:

  1. Положительно влияет на сохранность продуктов.
  2. Избавляет помещение от сырости, потому что наличие конденсата провоцирует возникновение коррозии металлических конструкций, и грибка на стенах.

Какое вентилирование подходит для погреба в зимний период?

Если подвал небольшого размера(обычно 5-7 м²), то эффекта от работы естественного вентилирования для хорошей сохранности овощей и консервирований в холодную пору года, будет вполне достаточно.

Особенности воздухообмена зимой характеризуются повышенной тягой, которая уменьшается с наступлением потепления на улице.

Суть естественной: вытяжной и приточной. Край первой устанавливается под потолком, и через нее выходит наружу легкий теплый воздух, а вторая должна заканчиваться внизу, недалеко от пола, и при помощи данного канала осуществляется приток.

Естественная вентиляция может быть упрощена до сооружения с одной трубой — вытяжной. Также может быть еще более экономичный вариант, когда оборудуют в наружной стене отверстие, и заслоняют его решеткой-жалюзи.

Если погреб расположен в большом помещении, то произвольная вытяжка может не дать желаемого результата. Тогда на помощь придетдля нормализации влажности воздуха. Отличается она от естественного проветривания в применении вентиляторов. Безотказно действует данная циркуляция и в безветренную погоду.

Существует еще один метод принудительной вентиляции. В верхней части вытяжки, располагают турбину(), которая создает дополнительную тягу.

Потоки воздуха приводят ее в движение, и вращают вентилятор, усиливающий вытяжной эффект.

Вентиляция погреба в гараже зимой. Особенности зимней вентиляции в погребе

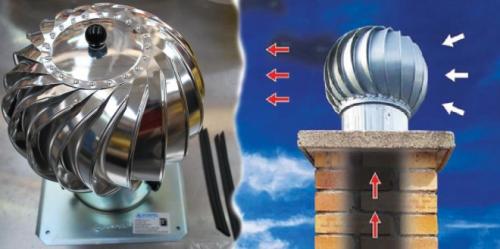

Вращающийся дефлектор

Перед установкой вентиляции у владельцев погреба может возникнуть вопрос, на каком виде остановиться. Дело в том, что если площадь относительно небольшая, то установка принудительной вытяжки может принести вред хранящимся продуктам: слишком активное проветривание может пересушить овощи и они потеряют свои свойства.

Правила монтажа естественной вентиляции

Идеально, когда монтируется вытяжка при постройке погреба, но если устройство своевременно установлено не было, то это не критично. Каждому хозяину будет под силу оборудовать это нехитрое сооружение в своем подвале.

Перед тем, как начать сооружать естественную вытяжку, стоит ознакомиться с некоторыми рекомендациями:

  1. Перед приготовлением к установке вытяжной и приточной труб, следует позаботиться об утеплителе для них. Это делается с целью избежания образования инея, а затем — конденсата. Особое внимание следует уделить именно вытяжной трубе. Чтобы она не закупоривалась наледью ее следует хорошенько утеплить снаружи. Можно использовать специальный пенополистирол для труб.
  2. Для приточной трубы лучше использовать конструкцию без изгибов или с минимальным их количеством, еще она должна быть без сужений и расширений.
  3. Необходимо, чтобы выведенная наружу приточка, имела защиту от попадания в нее снега. Также стоит побеспокоиться о сеточке на верхней кромке трубы, которая предотвратит проникновения грызунов.
  4. Чтобы равномерно в погреб поступали и уходили воздушные массы, диаметр приточной и вытяжной труб, должен быть одинаковым.
  5. Для защиты от переохлаждения подвала зимой, в трубах следует расположить раздвижные заслонки. В это время года необходимо дозировано вентилировать помещение, чтобы не переохладить содержимое погреба, и таким образом не принести продуктам вред вместо пользы.

Правильный вентиляция в гараже. Установка естественного воздухообмена

Такая вентиляция ввиду простоты установки и дешевизны подходит многим. Ее принято использовать также для погребов.

Установка вентиляции в гараже обязательно начинается с расчета.

Согласно СНиП, на каждые 10 квадратных метров площади должно приходиться 15 сантиметров диаметра воздуховода.

Например, размер гаражного помещения равен 5 на 4 метра. Площадь гаража будет равна двадцати квадратным метрам. Рассчитываем согласно формуле: 20*1,5=30 сантиметров.

В результате получаем диаметр каналов в 30 сантиметров. Если планируется установить две вытяжки и два приточных канала, следует уменьшить эту величину вдвое.

На рисунке показана вентиляция в гараже своими руками, схема показывает расположение вентиляционных проемов.

Схема вентиляции гаража

Следующий этап – подготовка проема для поступления воздуха. Делают его при помощи перфоратора на высоте около десяти сантиметров от пола. Правильная вентиляция гаража будет происходить при установке вытяжки в противоположной приточной стене, причем желательно, чтобы отверстие было сделано по диагонали.

При помощи перфоратора проделываем то же самое, только под потолком. Это необходимо, потому что труба вентиляции будет выведена над крышей помещения на высоту примерно пятьдесят сантиметров.

Правильный вентиляция в гараже. Установка естественного воздухообмена

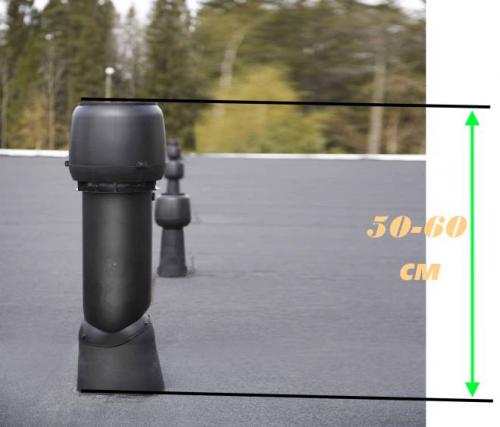

Высота трубы над крышей

Далее – обработка пустот между стеной и трубой герметиком. Для более качественного скрепления нужно выбирать герметик, позволяющий соединять разные материалы.
В самом конце установки необходимо позаботиться об оборудовании защитных приспособлений. Для предотвращения попадания грызунов и насекомых в свой гараж устанавливаются защитные решетки. От осадков поможет небольшая крышка или купол.

Таким образом, монтаж вентиляции обойдется примерно в 300 рублей. Стоит учесть, что естественный воздухообмен наиболее эффективен при температуре снаружи менее 10-12 градусов Цельсия.

Соответственно, в летнее время обмен воздуха будет малоэффективен. К тому же часто зимой происходит замерзание труб, что приводит к переохлаждению помещения.

Источник: https://milyj-dom.ru-land.com/stati/shema-ventilyacii-pogreba-garazha-raspolozhenie-vytyazhnoy-truby

Вентиляция в гараже из канализационных труб. Типовая схема естественного вентилирования

Первым делом рассмотрим устройство вентиляции в гараже самого распространенного типа:

  • гараж – металлический либо каменный без погреба и смотровой ямы;
  • режим пользования – периодический (в среднем владелец пребывает в помещении не более 1—2 часов за сутки);
  • сооружение используется для стоянки транспортного средства, хранения некоторого запаса автомобильных жидкостей и выполнения мелкого ремонта.

Сразу разберем вопрос, нужна ли в подобном помещении принудительная вытяжная и приточная система. Ответ звучит так: если гараж не превращен в мастерскую, то для удаления влаги и газов вполне достаточно естественной вытяжки с притоком.

Вентиляция в гараже из канализационных труб. Типовая схема естественного вентилирования

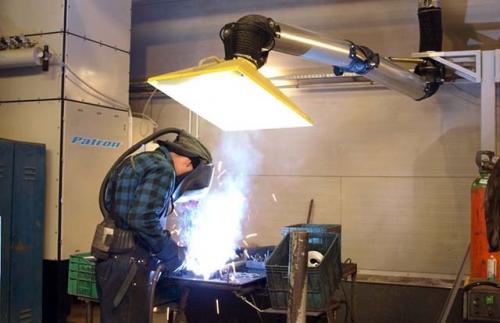

Местный отсос с вентилятором поможет уловить дым от сварки

Когда необходима принудительная вентиляция:

  1. Зимой в закрытом помещении хозяин работает сваркой.
  2. Владелец постоянно занимается ремонтом либо покраской автомобилей.
  3. В гараже часто применяются жидкости с вредными летучими парами, например, мебельный и резиновый клей, ацетон, уайт-спирит и так далее.

Важный нюанс. Вытяжка неспособна функционировать без притока, причем независимо от силы тяги в вертикальном выходном канале. Если не предусмотреть воздушный поток с улицы, то даже механический вентилятор не сможет выбрасывать водяные пары – крыльчатка станет перемешивать воздух в одном месте.

Вентиляция в гараже из канализационных труб. Типовая схема естественного вентилирования

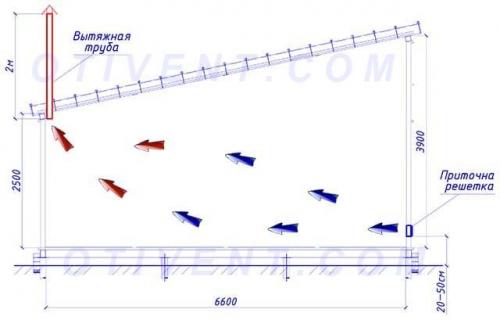

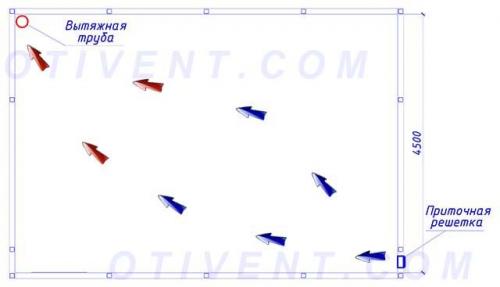

Простейшая схема воздухообмена с естественным побуждением

Теперь поясним, как своими руками сделать вентиляцию в гараже без подвала:

  1. На фронтальной стене гаража по бокам от ворот пробейте приточные отверстия расчетного размера. Оптимальный вариант – заложить гильзы, когда строите здание. Высота проемов над землей — 20–50 см (чтобы ветром задувало поменьше пыли).
  2. Чтобы правильно подобрать сечение труб и стеновых отверстий, произведите расчет количества воздуха. Методика представлена в последнем разделе данного руководства.
  3. Установите в отверстия наружные решетки, а изнутри придумайте шиберы либо дверцы. Цель – ограничение и регулировка воздушного потока в холодный период.
  4. Максимально уплотните все дверные притворы, откуда бесконтрольно может просачиваться воздух, зимой повесьте изнутри штору. Исключение – секционные ворота, подогнанные вплотную к проему.
  5. В перекрытии у противоположной стены просверлите отверстие и выведите наружу вертикальный канал из асбестоцементной или канализационной трубы высотой 2 метра. Оголовок прикройте от осадков зонтом .

Вентиляция в гараже из канализационных труб. Типовая схема естественного вентилирования

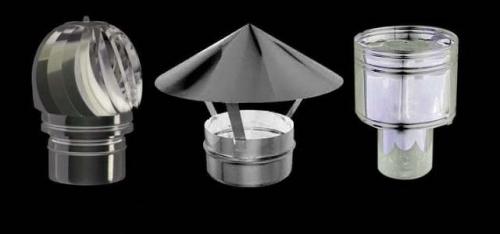

Разновидности применяемых зонтов (посередине) и дефлекторов

Совет. Если в силу объективных причин поднять срез трубы на 2 м не удается, поставьте вместо колпака дефлектор, усиливающий тягу за счет ветра (показан на фото).

Схема функционирует просто: из-за разницы внешней и внутренней температуры, а также перепада высот между торцами вытяжной трубы возникает естественная тяга, увлекающая гаражный воздух. Давление внутри помещения падает, разрежение провоцирует всасывание воздушной массы через решетки приточной системы.

Вентиляция в гараже из канализационных труб. Типовая схема естественного вентилирования

Источник: https://detali-interera.ru-land.com/novosti/shema-ventilyacii-v-garazhe-shemy-ventilyacii-dlya-garazha

Как сделать вентиляцию в гараже с подвалом?

Установка вентиляции погреба в гараже своими руками вполне возможна, главное – определиться с типом системы и правильно рассчитать длину, диаметр трубопровода и максимальную мощность оборудования.

Принудительная конструкция может дополняться датчиками, служащими для контроля над температурой. Всего выделяют две разновидности такой системы:

  • Механическая. Такая конструкция обходится дешевле, однако проверять показания приборов, отслеживающих влажность и температурный режим, придется самостоятельно, что не очень удобно.
  • Автоматическая. Этот вид принудительной вентиляции в погребе гаража функционирует автономно, наличие датчиков, следящих за колебаниями температурного режима и уровня влажности, позволяет вентилятору включаться или выключаться автоматически.

Месторасположение труб, служащих для притока воздуха и его вытяжки, определяется размерами и формой погреба. Вытяжной элемент может быть установлен не только вертикаьно, но и горизонтально, поскольку степень эффективности от этого не изменится.

Совет! Для повышения продуктивности конструкции вытяжную трубу стоит оснастить диффузором, который позволит сэкономить на электричестве.

Необходимые материалы

Сразу надо будет подготовить все материалы, которые потребуется. Их не сложно приобрести в розничной торговле и цена его не высокая.
В первую очередь надо составить схему выполнения работ и ее надо нанести на бумаге. Сразу просчитайте и количество материала.

Совет: Обратите внимание на количество труб. Вам могут понадобится и переходники и повороты, которые значительно упростят установку. Прикиньте и отходы, которые обязательно будут.

Итак:

  • Понадобится и грибок защитный;
  • Трубы в необходимом количестве;
  • Защитная сетка;
  • Провод с нужным сечением;
  • Защитная сетка;
  • Для изоляции понадобится герметик;
  • Для приготовления отверстий потребуется перфоратор;
  • Так же надо будет и дрель.

Естественная вентиляция подвала в гараже

Естественное устройство вентиляции в подвале гаража – самый простой, наименее затратный из всех возможных способов. Данный вариант проветривания отличается преимущественно недостатками, нежели достоинствами. Но при определенных условиях может стать довольно хорошим решением организации воздухообменных процессов подземного хранилища.

Плюсы:

  • Легкость монтажа, простой принцип действия, основанный на законах физики.
  • Доступная стоимость.
  • Минимум усилий по установке.

Минусы:

  • Силы естественного воздушного потока может не хватить для хорошего проветривания подвального пространства. Особенно, если оно постоянно набирает влагу из земли.
  • Летом, когда температура воздуха высокая, тяга слабеет, иногда совсем прекращается, циркуляция воздуха останавливается.
  • Большая зависимость от атмосферных условий среды.
  • Сбой воздухообмена из-за сильного ветра с неподходящей стороны.

Естественная вентиляция может быть эффективной, когда:

  1. подвал устроен с хорошей тепло-, гидроизоляцией;
  2. конденсат не скапливается большими объемами;
  3. почва вокруг сооружения не насыщена грунтовыми водами, а значит, избыточная влажность внутри него отсутствует;
  4. вход приточного канала устроен внутри наружной стены гаража, а не в потолочном перекрытии.

Как сделать естественную вентиляцию своими руками

Простой способ – сделать в кирпичной кладке вентканал сечением в 1 кирпич или сложить его из блоков и пустотелых кирпичей, установленных на боковую грань. Такая простая схема обеспечит вентиляцию помещения, хотя по своей эффективности она уступает остальным системам. Чтобы грызуны и птицы не проникали через вентиляционный канал в помещение, нужно перекрыть проходные сечения металлическими решетками и сетками.

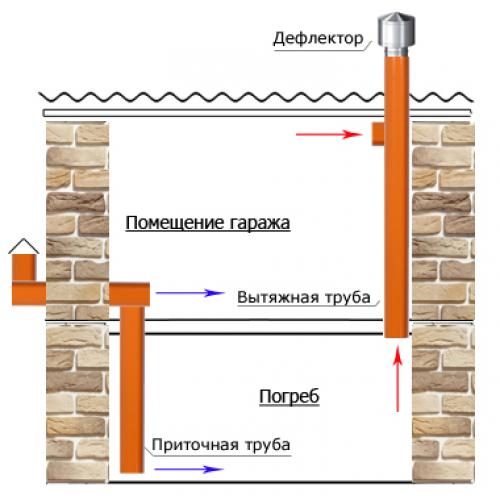

Как сделать вентиляцию в гараже с подвалом?

Для функционирования естественной вентиляции необходима разница по высоте между выходным и всасывающим отверстиями в трубах. Минимальная величина разницы, которая обеспечивает перепад давления, должна быть 3 м.

Вентиляция в гараже из пластиковых труб. Как грамотно выполнить монтаж?

Толстые стены жилых помещений сверлят с помощью специального оборудования, но для гаражей такие сложности не нужны. Чаще всего сверление отверстия подходящего диаметра выполняют с помощью перфоратора.

После этого в отверстие вставляют трубу или трубы для притока и фиксируют их положение. Для герметизации щелей между трубой и материалом стены используют монтажную пену. Наружную сторону отверстия следует защитить с помощью специальной решетки или диффузора.

Снаружи место ввода приточных труб, проведенных через стену гаража, следует закрыть декоративными решетками, чтобы защитить помещение от проникновения мелких грызунов, насекомых и т.п.

Сечение вентиляционного канала можно сделать не только круглым, но и квадратным или прямоугольным. Для монтажа понадобятся трубы соответствующей конфигурации. Обычно для гаражной вентиляции используют вентиляционные трубы с круглым сечением.

Это самый дешевый и удобный вариант, кроме того, они создают минимальное сопротивление потокам воздуха. Для вентиляции подходят и металлические трубы, и конструкции из пластика.

Трубу вытяжного канала вентиляции гаража нужно вывести вверх, примерно на 50 см выше уровня крыши, чтобы обеспечить хорошую тягу

Отверстие для вытяжки делают под самым потолком. Трубу выводят через стену горизонтально и затем монтируют вертикальный отрезок. Он должен быть достаточно длинным.

Оптимальной считается вытяжка, которая возвышается над уровнем крыши не менее чем на 50 см. Сверху нередко устанавливают колпак-дефлектор. Внутреннюю сторону и приточного, и вытяжного отверстия следует закрыть декоративной решеткой.
