Схема вентиляции погреба гаража. Расположение вытяжной трубы

Важный момент: чтобы обеспечить оптимальный воздухообмен, недостаточно только обеспечить приток свежего воздуха извне. Постепенный нагрев и неизбежные испарения от хранимых овощей приведут к образованию конденсата на потолке и стенах подвала. Это приводит к постепенному разрушению кирпича и бетона, а также фундаментных блоков гаража, а это прямая угроза для жизни. Именно поэтому вентиляция в подвале гаража должна обеспечить вытяжку воздуха из погреба наружу. Забор теплого воздуха происходит непосредственно под потолком, ведь именно туда он направляется при нагреве. Для того чтобы вытяжная труба максимально успешно решала эту задачу, необходимо учитывать несколько важных нюансов.

Полезные советы для монтажа вытяжной трубы:

Конец трубы необходимо установить непосредственно под потолком погреба. Высота расположение не менее 150 сантиметров, желательно сделать ее до двух метров, чтобы конец трубы не мешал находящемуся в погребе человеку.
Снизу необходимо сделать съемный контейнер для сбора конденсата. Его необходимо периодически проверять и очищать. Можно обойтись поставленным ведром или другой емкостью, но такая эксплуатация будет неэффективной и проблемной. В продаже есть специальные варианты для таких целей, но большинство домашних мастеров делают такие приспособления своими руками.
Монтаж вытяжной трубы также не должен происходить в непосредственной близости от стен подвала. Необходимый зазор обеспечит целостность бетона фундаментных блоков. Для этого используют кронштейны и распорки. На этом этапе очень помогут пластиковые системы водослива, по аналогии с монтируемым водостоком с крыши. Пластик не отличается прочностью, в отличие от металлических труб, но он не подвержен гниению и коррозии, а также характеризуется легким весом и значительным сроком службы.
Верхний конец трубы должен возвышаться под крышей гаража примерно на 40 – 50 сантиметров, чтобы обеспечить правильный отток воздуха. Нельзя выводить трубу в гаражное помещение или надстройку над погребом. Эффективность вентиляции в этом случае будет сведена к нулю, ведь воздух и конденсат все равно попадут в используемые помещения.
На конце трубы необходимо продумать колпак от попадания осадков. Можно также установить мелкую сетку, чтобы исключить попадание насекомых и мелких птиц. Эта проблема особенно часто стоит для использования в частном секторе, где в погреб могут попасть самые неожиданные гости, как вариант — летучая мышь или крупное насекомое.
Вытяжная вентиляция в обязательном порядке должна монтироваться вместе с приточной, иначе должного эффекта воздухообмена не будет. Все вместе это называется естественной вентиляцией и представляет собой простую схему для воздухообмена. Улучшать ее эффективность для небольших помещений, как правило, нет необходимости. Если же речь идет о крупных и промышленных зданиях, вентиляцию погреба можно сделать с принудительной циркуляцией воздуха.
Наружный конец трубы, которых находится вне стен помещения, нуждается в утеплении. Слишком стараться, как в случае в приточной трубой нет необходимости, достаточно позаботиться, чтобы внутрь не попали осадки даже при сильном ветре. Это может привести к обледенению трубы и снижению ее проходной способности.

Как сделать вентиляцию в гараже с подвалом. Вентиляция погреба в гараже: правильное выполнение работ

Вентиляция в погребе в гараже

Вентиляция в погребе в гараже крайне важна и имеет довольно практическое значение. Сегодня мы и коснемся вопроса, как правильно сделать вентиляцию в погребе гаража.
По видео будет показана полностью работа и на фото можно будет увидеть все этапы выполнения работы. Так же будет предложена полная инструкция и вы ничего не забудете.

Функции вентиляции

Чтобы работу выполнить правильно и причем своими руками, сначала надо знать, для чего нужна вентиляция и каковы ее функции. Ведь цена вопроса заключается не только в правильном хранении овощей в подвале , но и в сохранности машины.
А это уже крайне важно.

Принципиальная схема работы вентиляции

Итак:

Если есть погреб в гараже, вентиляция выполнит функцию вывода излишков влаги. Ведь она не навредит овощам, но пагубно влияет на автомобиль;
Так же вентиляция отведет и выхлопные газы автомобиля, которые крайне опасны для здоровья человека ;
Вентиляция буде способствовать и сохранности автомобиля, особенно это заметно в зимнее время. Когда вы поставите машину в гараж, тогда растаявший снег навредит кузову. Тогда как вентиляция отведет излишки влаги;

Система вентиляции гаража своими руками

Теперь вы понимаете, зачем нужна вентиляция, и можно ее сделать полностью своими руками. Здесь важным моментом является выбор системы вентиляции.

Внимание: Сразу надо учитывать и объем влаги. Если у вам местность в низине и сильное скопление влаги, тогда сделать полностью естественную вентиляцию довольно сложно. Здесь надо будет ставить и дополнительный вентилятор.

Есть естественная вентиляция и принудительная. Но второй вариант более затратен в финансовом плане, поэтому надо эффективно использовать простые физические свойства.

Виды вентиляции

Перед началом ведения работ надо сразу определиться в способе вентиляции.
Основных существует три:

Вентиляция приточная – это довольно хороший вариант, который еще и позволит очищать поступающий воздух. Она прекрасно подойдет для закрытого помещения, ноля гаража лучше применять комбинированную, а это приточно-вытяжная, такая система делается в двух вариантах;
Первый, это простая естественная вентиляция. Такая конструкция будет самой дешевой и здесь применяются просто физические свойства.
Делается установка двух труб, одна из которых будет приточной, вторая вытяжной. Работает на разнице температур на улице м внутри помещения

Внимание: Здесь будет один существенный минус. Такая вентиляция можно сказать не работает в летнее время, когда температура внутри помещения и на улице практически одинаковая.

Такой способ прекрасно подойдет для гаража, который имеет не большую величину. Только при этом надо качественно утеплять трубы при наступлении холодов.
Так же понадобится в зимнее время делать и чистку труб о снега, для облегчения этой работы делаются съемные трубы, тогда такую работу сделать гораздо проще;
Вентиляция принудительная, которая довольно быстро приблизит климат в закрытом помещении к естественному. В данном варианте движение воздуха делается принудительно. Здесь только надо подобрать нужную мощность комплектующих, что позволит обеспечить качественным воздухом практически любую площадь.

Необходимые материалы

Сразу надо будет подготовить все материалы, которые потребуется. Их не сложно приобрести в розничной торговле и цена его не высокая.
В первую очередь надо составить схему выполнения работ и ее надо нанести на бумаге. Сразу просчитайте и количество материала.

Совет: Обратите внимание на количество труб. Вам могут понадобится и переходники и повороты, которые значительно упростят установку. Прикиньте и отходы, которые обязательно будут.

Итак:

Понадобится и грибок защитный;
Трубы в необходимом количестве;
Защитная сетка;
Провод с нужным сечением;
Защитная сетка;
Для изоляции понадобится герметик;

Делаем естественную вентиляцию своими силами

Это будет самым простым и дешевым вариантом:

Делаем в кладке стены один канал вентиляционный, его сечение должно быть примерно в один кирпич. Также можно применить и другие материалы, к примеру блоки, их просто надо положить на бок;
После этого крепим сетку, которая защитит от проникновения грызунов в помещение;
После этого делаем отверстие и в потолке. Туда крепится труба. Движение воздуха достигается и путем разного уровня расположения отверстий.

Схема естественной вентиляции

Внимание: Для эффективной работы вентиляции такого типа, надо сделать перепад между отверстиями не менее 3-х метров.

Естественная вентиляция подвала. Принцип работы вентиляции

Микроклимат в любом помещении основывается на трех составляющих: температуре, влажности и подвижности воздуха. Если комната плохо проветривается, значит, нет правильной вентиляции погреба, что неминуемо приведет к застойным явлениям со всеми неприятными последствиями. Чрезмерный воздухообмен также не несет ничего хорошего. Так, тепло активно поступает в атмосферу, вследствие чего произойдет промерзание комнаты и всего того, что в нем находится.

Под вентиляцией принято понимать процесс замены отработанного кислорода чистым. В подвале нет зазоров, через которые бы происходил естественный воздухообмен. Именно поэтому важно организовать систему вентиляции в погребе. Реализуется это путем установки приточных и вытяжных каналов, которые способны создать нужную тягу для циркуляции кислорода.

Различают несколько видов вентиляции:

принудительная вентиляция – предполагает, что для движения воздуха в погребе нужны специальные вентиляторы, которые монтируют в трубы (как правило, вытяжные);
естественная вентиляция – предполагает, что воздух в погребе циркулирует благодаря разнице давлений между двумя каналами (приточном и вытяжном), при этом трубы размещены на разной высоте;
комбинированная – ее можно сделать, когда недостаточно одного естественного воздухообмена; когда нужно оперативно просушить комнату, включается принудительная вентиляция.

Внимание! Для построек, как правило, вполне достаточно естественного или комбинированного способа проветривания.

Правильный вентиляция в гараже. Естественная система

Естественная вентиляция в гараже должна планироваться ещё в процессе постройки сооружения. Если помещение уже выстроено и длительное время находится в использовании, его также возможно оборудовать вытяжкой. Перед тем как сделать вентиляцию в гараже, мастеру придётся сделать отверстия в стенах. Создать идеальную дыру не получится, потребуется цементный раствор и герметик.

Правильная вентиляция в гараже всегда учитывает качественный воздухообмен в подвале. Потребуется две пары труб, одна будет проветривать подвальное помещение, а другая – помещение для хранения автомобиля. Отверстия на входе устанавливают с одной стороны подвала на высоте 10 см и выше, а выходные каналы пробивают возле потолка на расстоянии 10 см, желательно на высоте 2 м от уровня пола.

Схема естественной вентиляции гаража

Окончание выходной трубы, которая будет находиться поблизости с полом, следует приподнять, обычно устанавливают на 50 см выше крыши. Конец входной трубы размещают на улице на высоте около 20 см над уровнем подвального помещения или в гараже несколько выше пола (10-15 см).

Согласно утверждениям специалистов, правильная вентиляция гаража своими руками обязательно оборудуется защитными элементами:

решётка из алюминия предназначенная для защиты от попадания больших насекомых, мышей и крыс;
насадки типа «зонтик» для ограждения трубы от дождя и снега;
задвижки для регулировки уровня тока воздуха зимой, позволяющие открывать и закрывать воздуховод.

При монтаже вентиляционной системы своими руками рекомендуется соблюдать основные правила:

правильно подбирать место. Важно создать выход труб с минимальным количеством изгибов;
труба на выходе должна утепляться для избегания замерзания конденсата зимой;
диаметр труб должен быть равномерный на протяжении всей вытяжной системы.

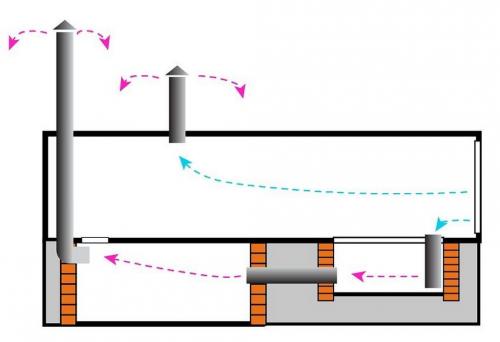

Схема естественной вентиляции гаража с погребом и смотровой ямой

Как улучшить работу естественной вытяжки гаража?

Если исключить из вентиляции вентилятор для ускорения обмена воздуха, для достижения стабильного и полноценного обновления воздушных масс следует придерживаться одного из двух способов: монтаж дефлектора, нагрев трубы на выходе.

После прогревания уменьшается вес тёплых масс в сравнении с воздухом, проступающим через приток. Он поднимается и выходит через канал вытяжки, а на смену приходит свежий воздух. Указанный принцип приводит к выравниванию давления внутри помещения и снаружи.

Чтобы прогревание воздуха сделать более эффективным, актуально для холодных гаражей, рекомендуется обработать вытяжку краской чёрного цвета. Благодаря максимальному нагреву стенок воздухопровода от солнца, воздушные массы подогреются и наступит более интенсивный воздухообмен. Если планируете окрашивание вентиляции, важно не выполнять теплоизоляцию, она нужна для прогревания воздуха лампой накаливания.

С приходом осени температура сильно уменьшается, автомобиль не испытывает трудностей от этого, а на функционировании вытяжной системы данный фактор сказывается крайне негативно. Двигатель в процессе остывания отдаст тепло за 1 час, уже через 2-3 часа температура стабилизируется, уровнявшись с уличной. Естественный метод вентиляции станет бездейственным.

Для сохранения достаточного уровня воздухообмена и предотвращения обледенения канала внутрь устанавливается лампа накаливания на 40 Вт. Процедура простая: соединить патрон под отверстием вертикальной вытяжки, вкрутить лампочку и подключить к сети. Благодаря создаваемому теплу, воздушные массы будут двигаться со скоростью от 0,2 до 0,4 м/с.

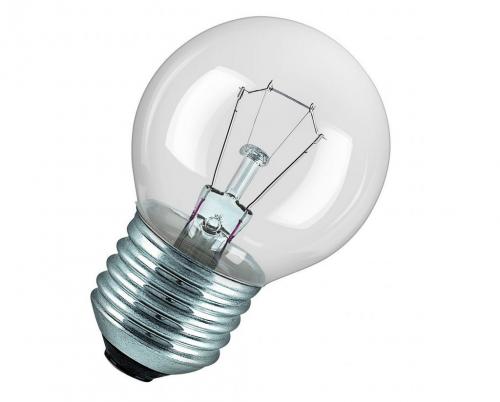

Лампа накаливания OSRAM 40 Вт E14

Поверх канала воздуховода укладывается теплоизоляция, по необходимости сверху наносится изоляция от влаги, при намокании теплоизоляционный материал потеряет часть технических характеристик. Если гараж большой, поставить одну лампочку может оказаться недостаточной мерой, воздух остывает быстрее, чем вытесняет другой.

Отметим LED-освещение и люминесцентные лампы не влияют на скорость воздухообмена, так как практически не выделяют тепло. Подходят исключительно лампы накаливания.

Как проверить вентиляцию в гараже. Установка естественного воздухообмена

Такая вентиляция ввиду простоты установки и дешевизны подходит многим. Ее принято использовать также для погребов.

Установка вентиляции в гараже обязательно начинается с расчета.

Согласно СНиП, на каждые 10 квадратных метров площади должно приходиться 15 сантиметров диаметра воздуховода.

Например, размер гаражного помещения равен 5 на 4 метра. Площадь гаража будет равна двадцати квадратным метрам. Рассчитываем согласно формуле: 20*1,5=30 сантиметров.

В результате получаем диаметр каналов в 30 сантиметров. Если планируется установить две вытяжки и два приточных канала, следует уменьшить эту величину вдвое.

На рисунке показана вентиляция в гараже своими руками, схема показывает расположение вентиляционных проемов.

Схема вентиляции гаража

Следующий этап – подготовка проема для поступления воздуха. Делают его при помощи перфоратора на высоте около десяти сантиметров от пола. Правильная вентиляция гаража будет происходить при установке вытяжки в противоположной приточной стене, причем желательно, чтобы отверстие было сделано по диагонали.

При помощи перфоратора проделываем то же самое, только под потолком. Это необходимо, потому что труба вентиляции будет выведена над крышей помещения на высоту примерно пятьдесят сантиметров.

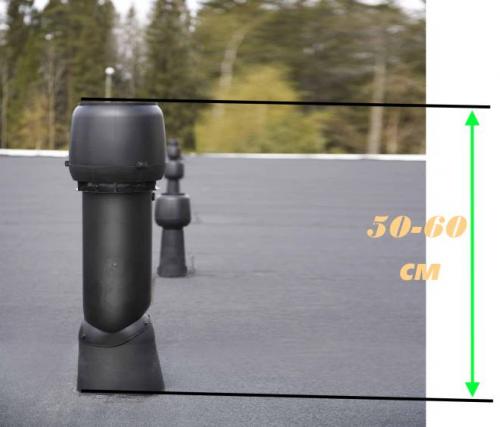

Высота трубы над крышей

Далее – обработка пустот между стеной и трубой герметиком. Для более качественного скрепления нужно выбирать герметик, позволяющий соединять разные материалы.
В самом конце установки необходимо позаботиться об оборудовании защитных приспособлений. Для предотвращения попадания грызунов и насекомых в свой гараж устанавливаются защитные решетки. От осадков поможет небольшая крышка или купол.

Таким образом, монтаж вентиляции обойдется примерно в 300 рублей. Стоит учесть, что естественный воздухообмен наиболее эффективен при температуре снаружи менее 10-12 градусов Цельсия.

Соответственно, в летнее время обмен воздуха будет малоэффективен. К тому же часто зимой происходит замерзание труб, что приводит к переохлаждению помещения.

Вентиляция погреба в гараже зимой. Особенности зимней вентиляции в погребе

Чтобы сохранить в хорошем состоянии продукты в подвале, необходимо учитывать такие параметры как температура и влажность. Если для обеспечения первого из них, необходимо утепление стен, потолка и дверей, то для избавления от сырости, должна быть сделана качественная вентиляция погреба зимой. Налаженная циркуляция воздуха, будет положительно влиять на микроклимат не только подвального помещения, но и того, которое размещено над ним, например гаража.

Вентилирование погреба выполняет две основные функции:

Положительно влияет на сохранность продуктов.
Избавляет помещение от сырости, потому что наличие конденсата провоцирует возникновение коррозии металлических конструкций, и грибка на стенах.

Какое вентилирование подходит для погреба в зимний период?

Если подвал небольшого размера(обычно 5-7 м²), то эффекта от работы естественного вентилирования для хорошей сохранности овощей и консервирований в холодную пору года, будет вполне достаточно.

Особенности воздухообмена зимой характеризуются повышенной тягой, которая уменьшается с наступлением потепления на улице.

Суть естественной: вытяжной и приточной. Край первой устанавливается под потолком, и через нее выходит наружу легкий теплый воздух, а вторая должна заканчиваться внизу, недалеко от пола, и при помощи данного канала осуществляется приток.

Естественная вентиляция может быть упрощена до сооружения с одной трубой — вытяжной. Также может быть еще более экономичный вариант, когда оборудуют в наружной стене отверстие, и заслоняют его решеткой-жалюзи.

Если погреб расположен в большом помещении, то произвольная вытяжка может не дать желаемого результата. Тогда на помощь придетдля нормализации влажности воздуха. Отличается она от естественного проветривания в применении вентиляторов. Безотказно действует данная циркуляция и в безветренную погоду.

Существует еще один метод принудительной вентиляции. В верхней части вытяжки, располагают турбину(), которая создает дополнительную тягу.

Потоки воздуха приводят ее в движение, и вращают вентилятор, усиливающий вытяжной эффект.

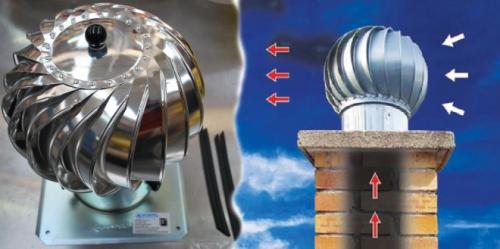

Вращающийся дефлектор

Перед установкой вентиляции у владельцев погреба может возникнуть вопрос, на каком виде остановиться. Дело в том, что если площадь относительно небольшая, то установка принудительной вытяжки может принести вред хранящимся продуктам: слишком активное проветривание может пересушить овощи и они потеряют свои свойства.

Правила монтажа естественной вентиляции

Идеально, когда монтируется вытяжка при постройке погреба, но если устройство своевременно установлено не было, то это не критично. Каждому хозяину будет под силу оборудовать это нехитрое сооружение в своем подвале.

Перед тем, как начать сооружать естественную вытяжку, стоит ознакомиться с некоторыми рекомендациями:

Перед приготовлением к установке вытяжной и приточной труб, следует позаботиться об утеплителе для них. Это делается с целью избежания образования инея, а затем — конденсата. Особое внимание следует уделить именно вытяжной трубе. Чтобы она не закупоривалась наледью ее следует хорошенько утеплить снаружи. Можно использовать специальный пенополистирол для труб.
Для приточной трубы лучше использовать конструкцию без изгибов или с минимальным их количеством, еще она должна быть без сужений и расширений.
Необходимо, чтобы выведенная наружу приточка, имела защиту от попадания в нее снега. Также стоит побеспокоиться о сеточке на верхней кромке трубы, которая предотвратит проникновения грызунов.
Чтобы равномерно в погреб поступали и уходили воздушные массы, диаметр приточной и вытяжной труб, должен быть одинаковым.
Для защиты от переохлаждения подвала зимой, в трубах следует расположить раздвижные заслонки. В это время года необходимо дозировано вентилировать помещение, чтобы не переохладить содержимое погреба, и таким образом не принести продуктам вред вместо пользы.

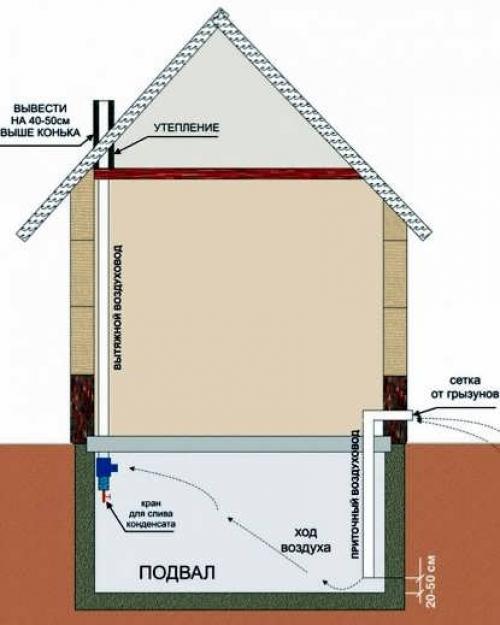

Вытяжка из подвала внутри или снаружи гаража. Как правильно сделать вентиляцию в погребе

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Читайте еще: Как грамотно организовать систему вентиляции в подвале частного дома .

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов , которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Есть еще один метод – установка в вытяжную трубу нагревательной лампочки, которая будет прогревать воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:

вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража. Важно, чтобы трубы находились в противоположных углах помещения.

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

Дефлектор для погреба в гараже. Шаг № 3 Схема последовательности монтажа

Монтаж вытяжной и приточной труб. Приточная труба заводится из помещения гаража в один из углов погреба. Ее входное отверстие (со стороны улицы) закрывают решеткой или сеткой во избежание попадания грызунов, птиц, мусора. Вытяжка устанавливается в противоположном углу (по диагонали) и выходит наружу через крышу. В том месте, где труба проходит через чердак, ее обязательно утепляют. Для регулировки движением воздушных масс, на трубах устанавливают заслонки.

Вентиляция в погребе гаража одной трубой предусматривает такие варианты:

монтируют только вытяжную трубу, а приток воздуха происходит из гаража. Так как воздушная среда гаражного помещения содержит токсичные вещества, есть вероятность их попадания на пищевые продукты.
монтаж одной трубы с двумя створками.

Для постоянной подачи свежего воздуха в подвал, на приточной трубе устанавливают вентилятор, подсоединяют его к электрической сети. Такая принудительная система, позволит в любое время года, независимо от температурных перепадов, поддерживать правильную работу вентиляционной системы.

Как сделать, чтобы попадающий из гаража воздух сразу «покидал» погреб? Решение такой проблемы – вытяжной вентилятор. Рынок электроприборов предлагает множество моделей. Можно подобрать осевой вентилятор с датчиком влажности, что актуально в данном помещении.

Еще одно приспособление, улучшающее вентиляцию, дефлектор, устанавливаемый на конец вытяжной трубы. Его задача – всасывать отработанный воздух через специальные каналы и улучшать работы вентсистемы на 15-20%.

Важно! В зимнее время обязательно периодически обследовать «вход» притока, при необходимости очищать от снега или льда. А также, по возможности, проверять вытяжку, на предмет обмерзания или засорения.
